压铸模具用液压提升单元结构设计

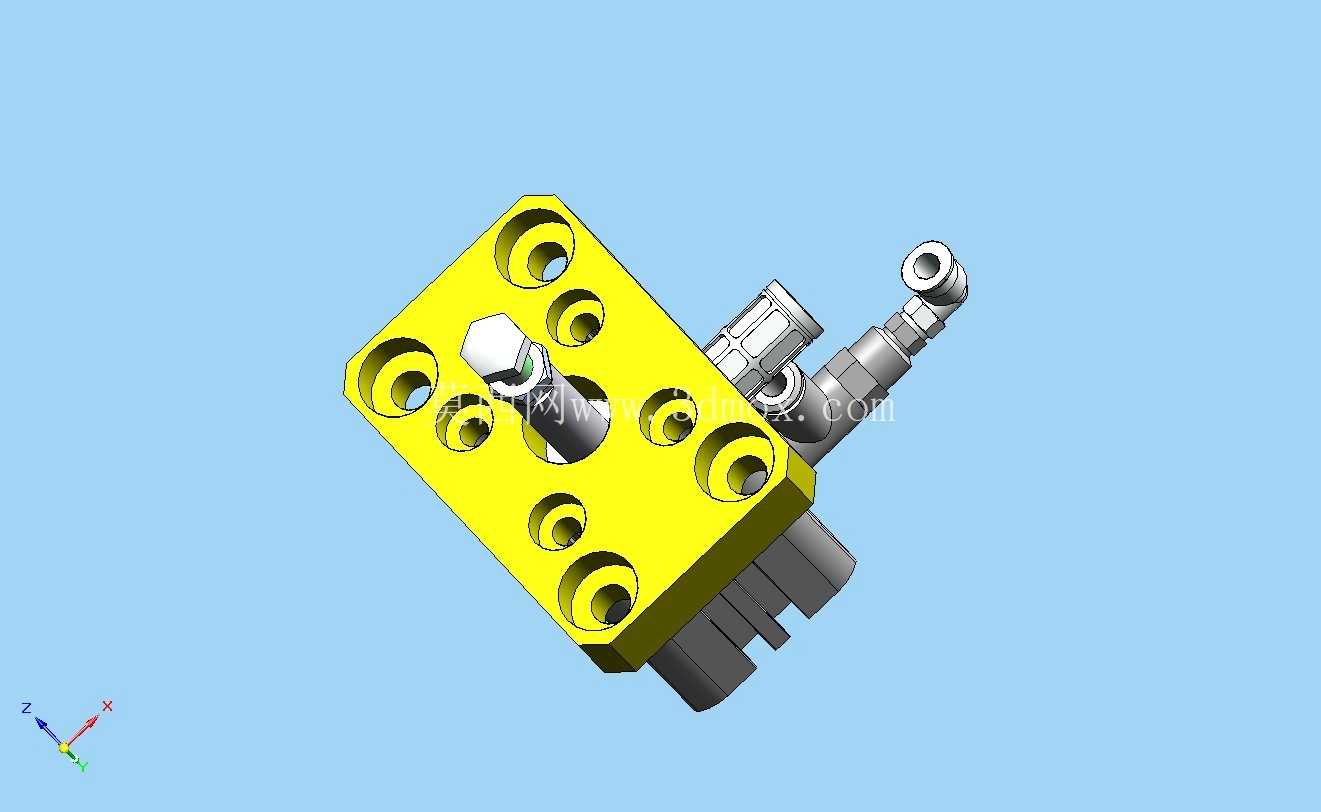

这套提升单元主要应用于立式冷室压铸机的模具顶出前置辅助工位，针对铝合金压铸件局部深腔结构脱模阻力大、常规顶杆顶出易造成铸件变形的痛点设计，在模具开模行程前半段完成局部型芯的预抽拉动作，避免铸件包紧力集中导致的顶穿、变形缺陷。从结构布局来看，单元采用集成式安装法兰作为承载基体，法兰面均匀分布6个沉头安装孔，孔位公差控制在H7级，安装时可直接通过内六角螺栓固定在模具动模套板的加工基准面上，无需额外增设调整垫板，法兰厚度经过受力校核，在12MPa系统压力下不会出现挠曲变形，安装面平面度要求0.02mm，保证与模具贴合无间隙，避免液压油渗漏风险。

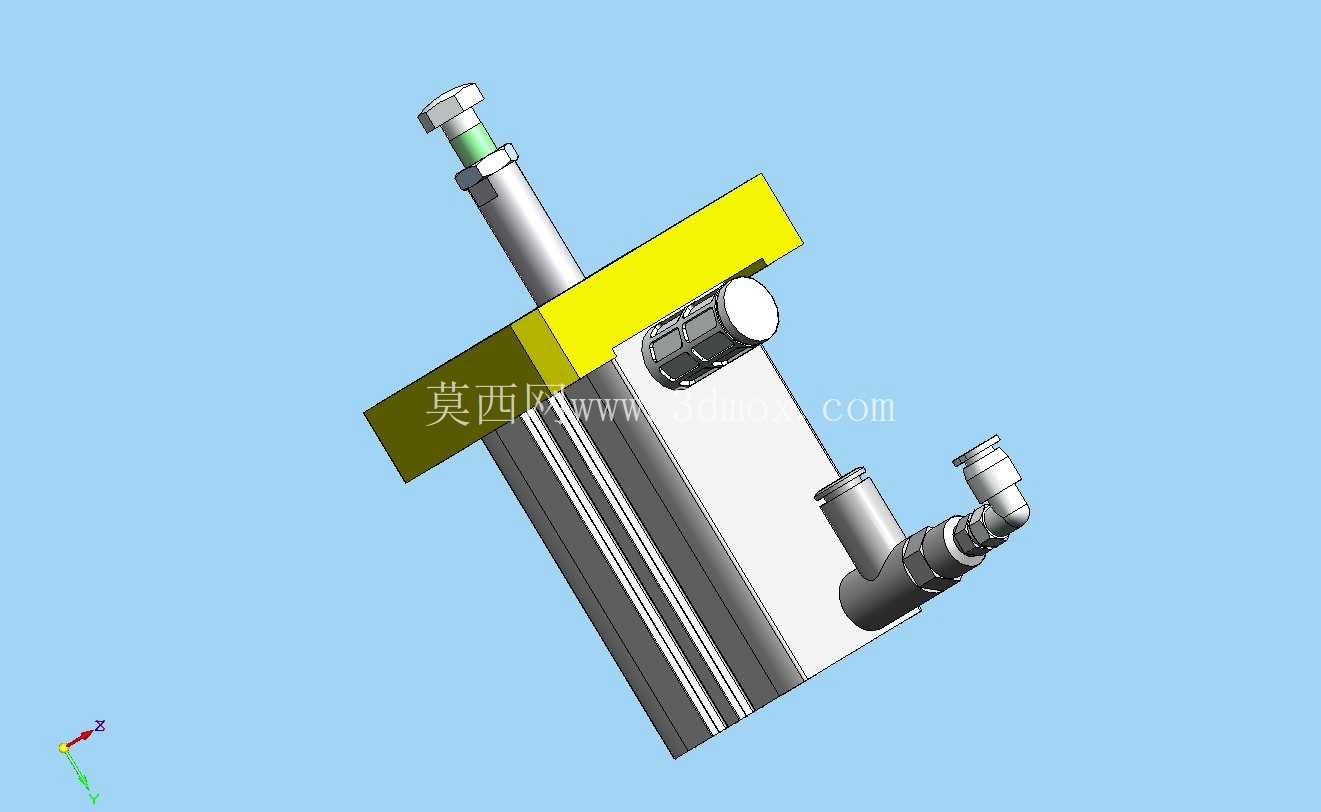

单元的执行端采用单活塞杆式液压驱动结构，活塞杆端部做了平槽定位设计，可直接连接小型型芯或者抽芯滑块，活塞杆表面做了镀硬铬处理，镀层厚度0.03-0.05mm，表面粗糙度Ra0.8，配合内部聚氨酯密封圈，可在连续20万次开合模循环中保持密封性能稳定，不会出现漏油泄压问题。侧置的油路接口采用标准铰接式接头连接方式，接口角度可根据模具内部油路走向灵活调整，避免与模具冷却水管、顶杆孔发生干涉，油路通径匹配常规压铸机液压系统流量，在10MPa工作压力下，活塞杆伸出速度可达到0.15m/s，满足压铸节拍下的抽芯时序要求，不会因为动作滞后影响整体生产效率。

设计过程中重点考虑了安装边界的兼容性，单元整体外轮廓尺寸控制在紧凑范围内，法兰面的安装孔位采用对称布局，既可以正装在动模套板上方，也可以侧装在滑块座侧面，适配不同结构的压铸模具抽芯需求。单元的行程限位集成在缸体内部，无需额外外置行程开关碰块，活塞杆伸出到位后通过内部台阶硬限位，重复定位精度可控制在±0.02mm，保证型芯抽拉位置的一致性，避免因为抽芯不到位导致的铸件撞模风险。回油路上内置了小型节流缓冲结构，在活塞杆行程末端10mm位置自动降低移动速度，减少硬限位带来的冲击噪音，同时延长密封件的使用寿命，适配压铸车间连续三班倒的生产工况。

从实际应用场景来看，这类提升单元尤其适合带深腔盲孔、内侧倒扣的压铸件生产，比如汽车发动机支架、通讯腔体压铸件的局部抽芯工序，相比传统的斜导柱抽芯结构，液压驱动的提升单元抽拔力更大，抽芯行程更长，而且可以通过压铸机的控制系统单独调整动作时序，在开模前完成预抽芯，从根源上解决倒扣位置拉裂铸件的问题。在模具维护层面，单元采用模块化设计，整体拆卸仅需松开6个安装螺栓和两个油路接头，更换密封件或者检修活塞杆时不需要拆解模具主体结构，可大幅缩短模具停机维护时间。安装时需要注意，法兰面与模具安装面之间必须清理干净，不能残留铝屑、油污等杂质，避免安装后单元出现倾斜，导致活塞杆运动卡滞；首次接入油路时需要进行排气操作，将缸体内的空气完全排出，避免活塞杆运动出现爬行抖动，影响抽芯位置精度。另外，单元的侧向油路接头在安装时要预留足够的扳手操作空间，周边15mm范围内不要布置其他模具零件，避免后期拆装油管时操作不便。
