带导向限位结构的工业气动升降执行机构

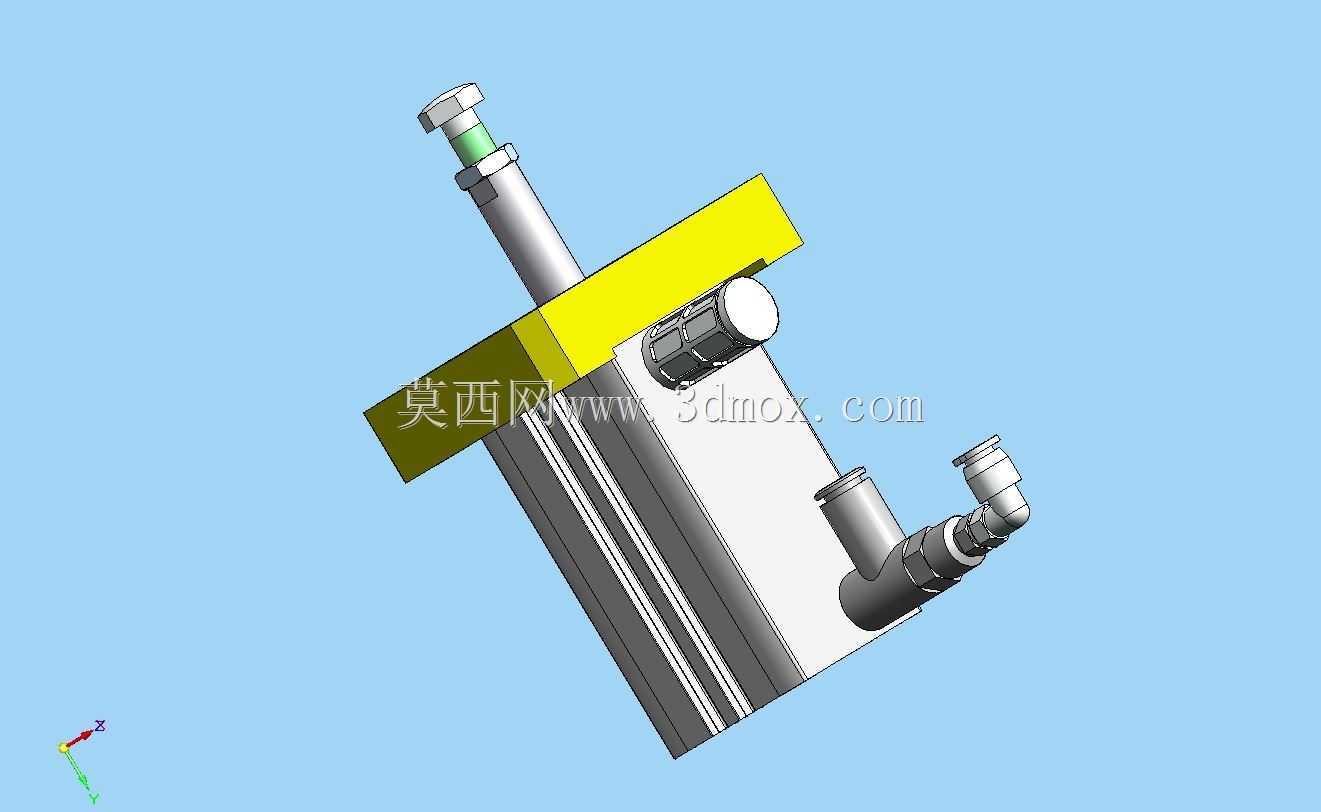

　　这款升降执行机构的设计初衷，是解决自动化产线中工位高度差调整、工件顶升移栽、工装夹具位姿切换的高频直线往复驱动需求，在3C电子装配线、小型零部件检测工位、包装线进料顶升、工装板换层机构中都有极高的适配性，区别于大负载重载升降台，这款机构主打中小负载下的高频响应、紧凑安装、低维护成本的应用场景。从结构设计逻辑来看，主体驱动单元采用气动缸作为动力源，相比电动丝杆驱动，气动方案在短行程高频往复工况下响应速度更快，气源接入工厂现有压缩空气管路即可使用，无需额外配置驱动控制器与伺服放大器，对于节拍要求在1秒以内完成单次升降动作的工位，这套结构的动作延迟可以控制在0.2秒以内，完全满足快节拍产线的需求。缸体侧面集成的安装块是整个机构的安装基准，

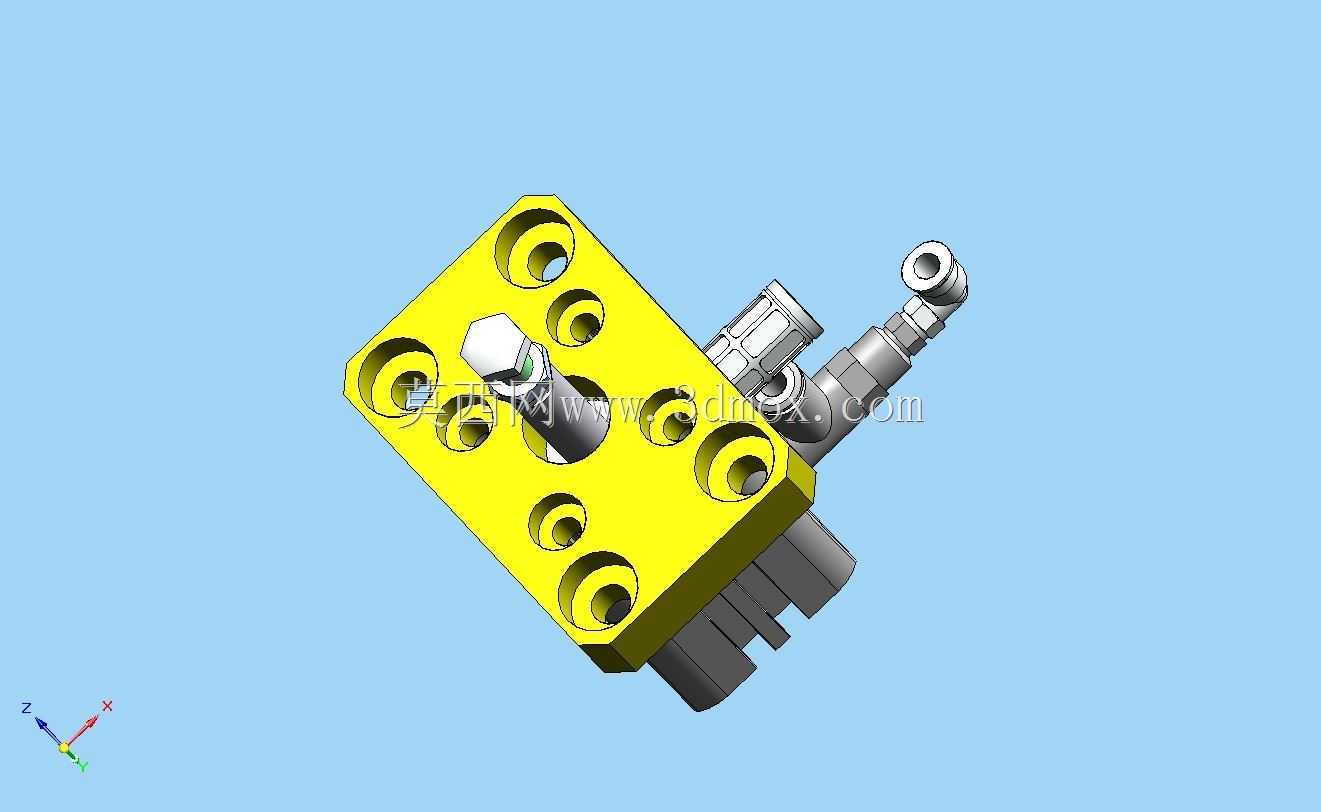

　　黄色标识的安装板上预留了标准螺栓孔位，既可以直接通过螺栓锁紧在设备铝型材框架上，也可以搭配转接板固定在焊接机架的安装面上，安装板与缸体的连接采用了嵌入式定位销加螺栓锁紧的结构，避免长期往复动作中连接位置出现松动偏移，保证升降动作的同轴度。机构顶部的输出杆端做了外螺纹加工，搭配锁紧螺母可以直接连接顶升托盘、夹具安装板、压装头这类末端执行件，输出杆表面做了硬氧化处理，耐磨性能相比普通光杆提升40%以上，长期往复运行不会因为粉尘、微小金属碎屑进入导致杆面划伤，降低密封件磨损漏气的概率。导向结构的设计上没有额外增加外置直线导轨，而是在缸体内部集成了高精度导向套，既压缩了整体安装空间，也避免外置导向结构需要额外调整平行度的安装工作量，

　　对于安装空间局促的小型设备内部，这种集成导向的设计可以将整体径向尺寸控制在极小范围内，不会和周边的管线、其他执行机构产生干涉。气路接口采用了侧置直角快插接头设计，相比尾部轴向进气的结构，侧置接头可以减少轴向方向的安装长度预留，气管弯折半径可以控制在接头允许的最小范围内，不会因为气管弯折导致气路通径变小影响升降速度，接头位置还预留了节流阀安装空间，现场调试时可以直接在进气端调整节流阀开度，控制升降动作的运行速度，避免顶升到位时产生刚性冲击，损伤工件或者机构本身。安装边界方面，这款机构的整体外形采用方型缸体设计，相比圆形气缸，方型结构在安装时不需要额外做防转定位，缸体本身的平面就可以作为安装定位基准，安装时只需要保证安装面的平面度在0.

　　1mm以内，就可以保证输出杆的运行垂直度，不会出现卡滞、别劲的问题。行程范围覆盖常用的50mm到200mm短行程区间，完全满足大部分工位顶升、高度调整的行程需求，侧向安装的阀组可以直接固定在缸体侧面的预留安装位上，缩短气路长度，进一步提升动作响应速度。在实际工况适配中，这款机构可以承受一定的侧向偏载，因为内部导向套的长度做了加长设计，相比普通标准气缸的导向套长度增加了60%，当末端负载存在小幅偏心时，导向套可以承受额外的倾覆力矩，不会出现输出杆弯曲、密封件偏磨的问题，对于很多无法保证负载完全同轴的现场应用场景，这种设计可以大幅降低机构的故障概率。日常维护方面，只需要定期在杆面涂抹少量润滑脂，检查密封件是否有漏气情况即可，不需要拆解整体结构做复杂保养，适合工厂产线长期连续运行的使用需求。在三维建模过程中，所有安装孔位、接口尺寸、外形轮廓都按照实际加工装配公差做了还原，安装板上的螺栓孔位、气路接头的螺纹规格、输出杆端的螺纹尺寸都和实际量产零件保持一致，设计人员在做设备整体布局时，可以直接调用这个模型做干涉检查、安装空间预留，不需要反复核对零件样本尺寸，减少设计阶段的尺寸核对工作量，也能避免因为尺寸偏差导致后期装配时出现干涉、无法安装的问题。
