工业方形漫反射光电检测传感结构

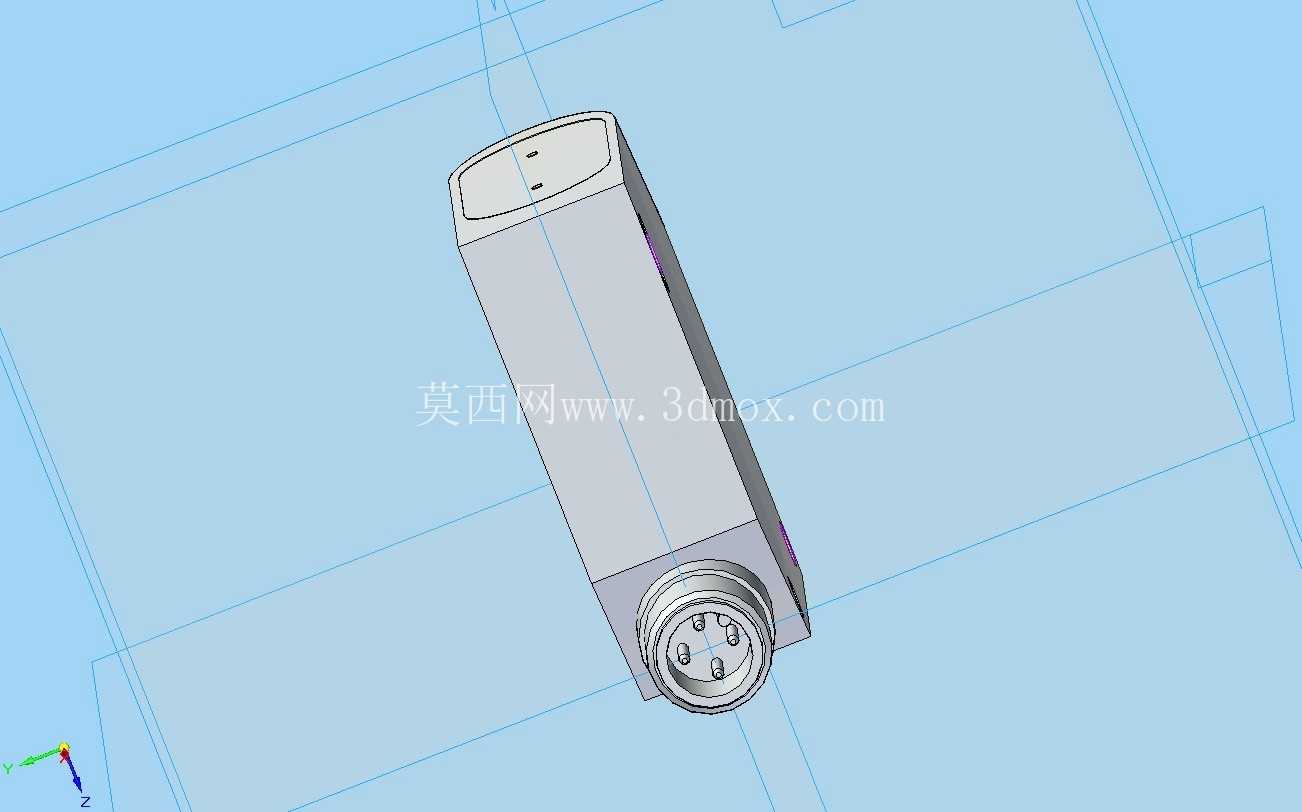

　　这款方形结构的光电检测元件，目前在离散制造产线的物料到位检测、工位工件有无判断、输送线堵料预警场景中应用极广，相比圆柱形光电传感器，其方形壳体的安装基准面更规整，在设备侧板、型材支架上固定时无需额外加工适配圆弧面的安装座，直接通过壳体两端的沉头孔即可完成锁附，能大幅减少现场安装的调试工时。从结构设计来看，壳体采用一体化铣削成型的金属基座，前端检测面做了内凹防护设计，能避免产线飞溅的金属切屑、硬质颗粒直接刮擦光学透镜，日常维护时仅需用无尘布擦拭外露的透镜区域即可，无需拆解壳体调整内部光路。

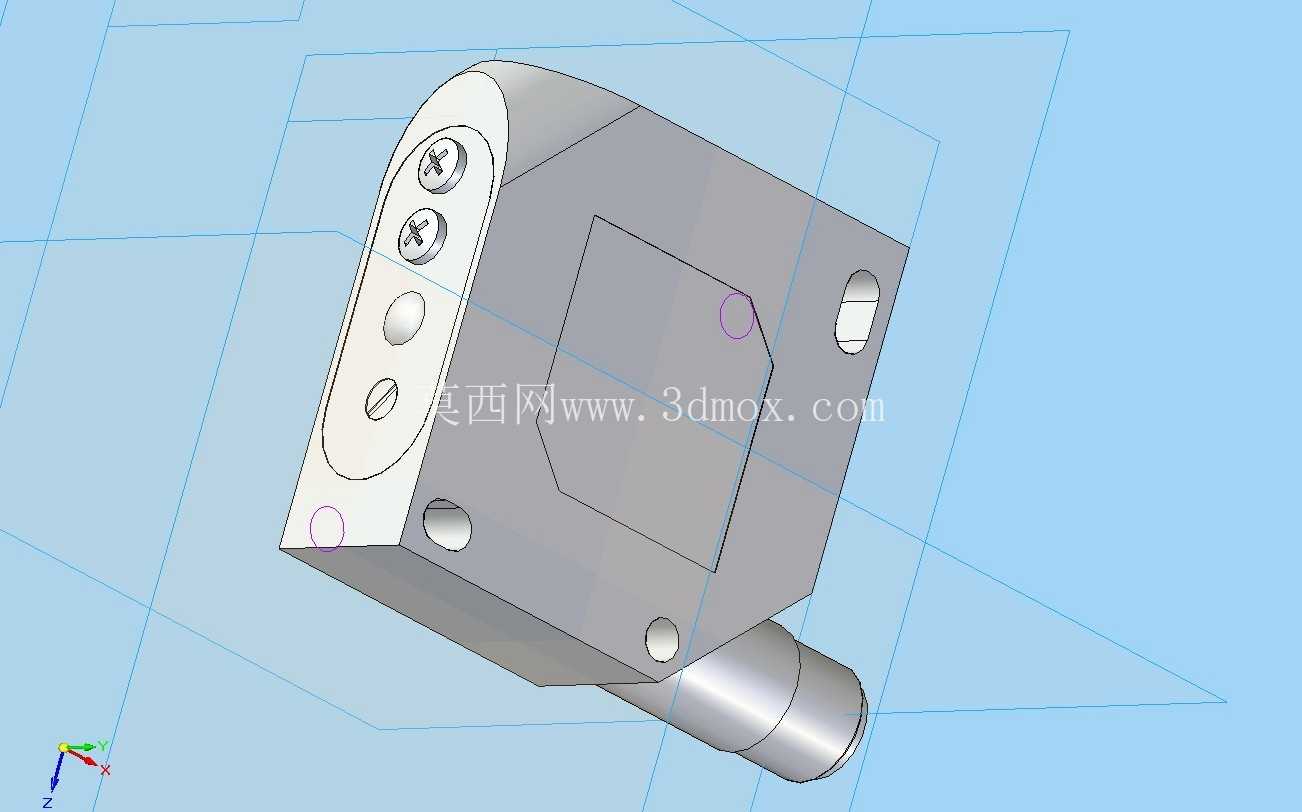

　　侧面预留的两个调节旋钮，分别对应检测距离微调与输出模式切换，旋钮外圈做了防滑滚花处理，戴劳保手套操作时也能精准转动调节，不会出现打滑拧不动的情况，旋钮下方的状态指示灯采用半透光的内嵌设计，光线不会直射操作人员眼部，同时在设备周边光线复杂的车间环境下，也能清晰分辨传感器的输出状态。尾部出线端采用金属螺纹接头加固，相比普通塑料出线接头，能承受更大的线缆拉扯力，在设备拖链往复运动的布线场景中，接头处的线缆弯折疲劳寿命能提升三倍以上，不会出现线缆根部断裂导致的信号中断问题。

　　从安装边界来看，这款传感器的整体厚度控制在20mm以内，在狭窄的设备工装间隙中也能完成布置，壳体背面的两个安装孔中心距符合通用工业传感器的安装孔位标准，替换同规格旧传感器时无需重新打孔，直接锁附即可完成更换，调试时仅需微调检测距离就能适配新的工位检测需求。在实际功能层面，这款漫反射型光电传感器无需额外搭配反射板，检测距离覆盖10mm到300mm的常用区间，能检测黑色橡胶、金属工件、塑料壳体等不同材质的被测物，不会因为被测物表面颜色差异出现检测失效的情况，在3C电子组装线的小零件到位检测、汽车零部件焊装线的工件位置确认、包装线的包装盒计数场景中都能稳定运行。

　　设计过程中特意将光学发射与接收模块做了同轴度校准，检测盲区控制在5mm以内，近距离检测小尺寸零件时也不会出现信号跳变的问题，壳体内部的电路板做了灌封处理，能抵御车间内的切削液雾气、粉尘侵入，在相对潮湿的加工车间环境中也能长期稳定工作，不会因为内部电路受潮出现误触发信号。安装时需要注意，传感器前端检测面与被测物的相对角度尽量保持垂直，倾斜角度超过15度时会因为光线反射角度偏移导致检测距离缩短，在高反光金属表面检测场景中，可以适当调低检测灵敏度，避免周围环境的反光干扰导致误信号。整体结构没有多余的冗余设计，所有结构特征都围绕现场安装便捷性、长期运行稳定性、调试操作便利性展开，没有为了外观造型牺牲实际使用的可靠性，是工业自动化检测场景中通用性极强的一款检测元件结构。
