100mm量程多规格半径与孔径检测规

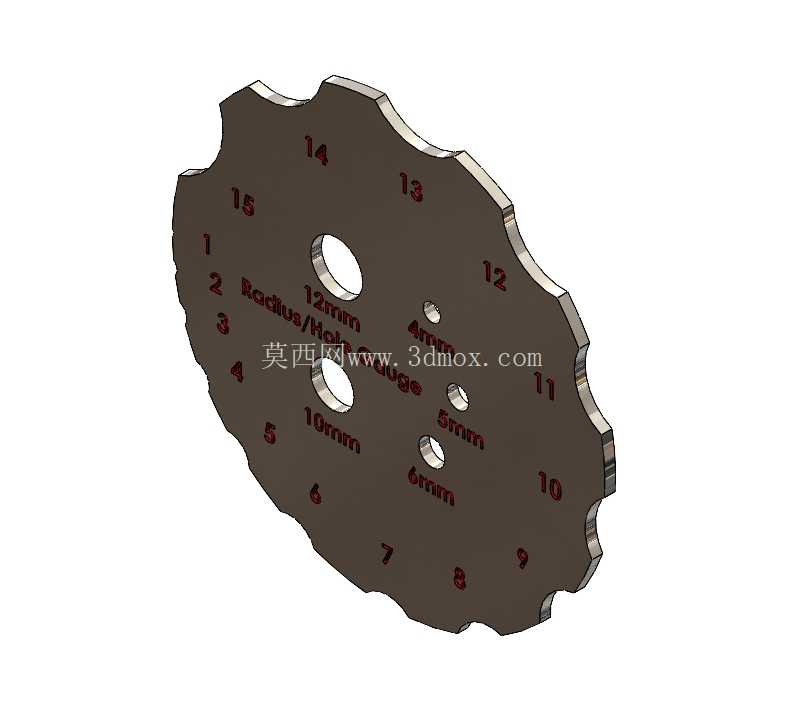

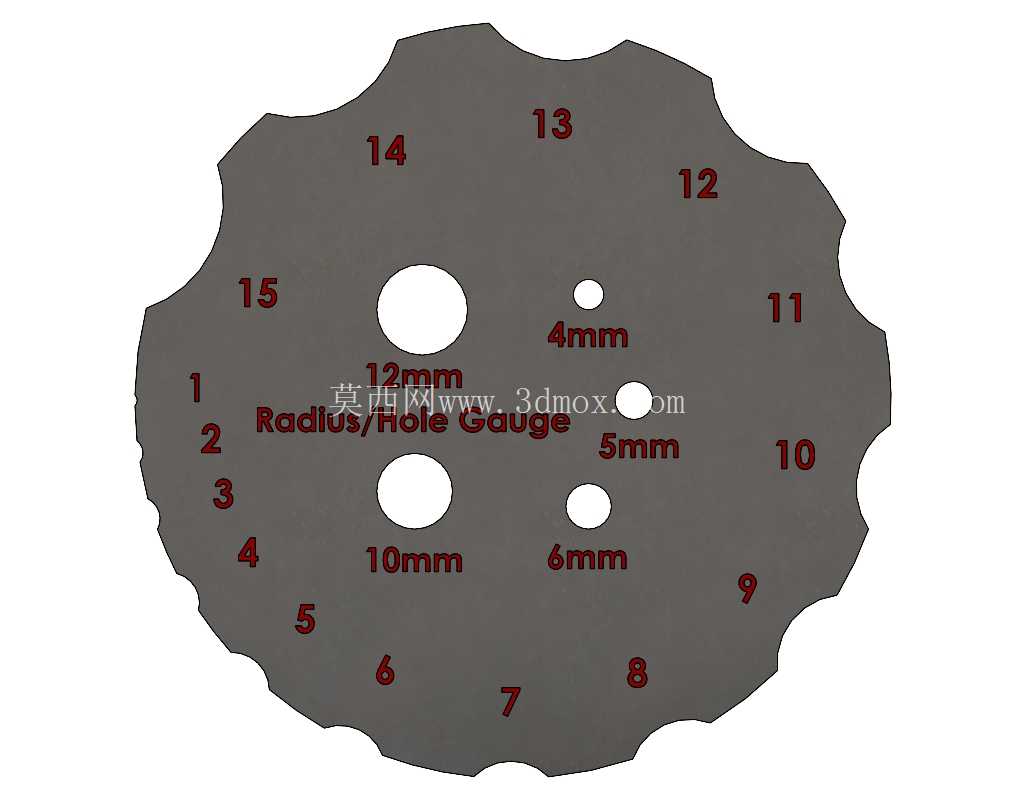

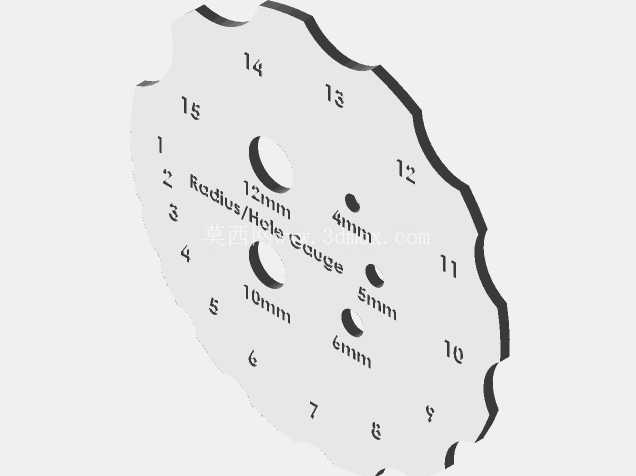

　　在机加工现场的日常尺寸核验环节，这类集成式半径与孔规的使用频率远高于单一功能量具，尤其适合中小批量零件加工过程中的快速抽检，不用反复更换不同量程的塞规、半径样板，单块规具就能覆盖常见的小尺寸孔径与圆角半径检测需求，能有效减少工位上的量具摆放数量，降低检具混用、遗失的概率。从结构设计来看，这款量规采用整体圆盘式布局，外轮廓沿周向加工出对应1-15mm不同半径的标准圆弧卡口，每个卡口旁直接蚀刻对应数值标识，检测时直接将卡口贴合待测圆角，观察透光情况就能快速判断圆角尺寸是否符合公差要求，比传统叠片式半径规的刚性更好，长期使用不容易出现边缘变形导致的检测误差。

　　圆盘中部开设的四个不同直径的标准通孔，分别对应4mm、5mm、6mm、10mm、12mm等常见的小孔径快速检测，检测时可以直接将量规的孔位对准待测轴类零件的端头，或者将待测小零件的柱端尝试插入对应孔位，快速判断孔径或轴径是否在合格范围内，适合装配前的快速尺寸核验，不用频繁切换塞规或者卡尺，在流水线旁的工序间检测场景下，能大幅缩短单件检测的辅助时间。设计时特意将不同检测功能集成在同一块圆盘基体上，整体外径控制在100mm左右，边缘做了倒角处理，握持时不会割手，整体厚度控制在5mm左右，既保证了足够的结构刚性，不会因为受力产生弯折变形，又不会过于厚重导致携带不便，可以直接放在工具兜或者工位的量具盒内，不会占用过多存储空间。

　　周向的半径检测卡口采用等角度分布设计，每个卡口之间预留了足够的握持空间，检测时手指不会遮挡刻度标识，也不会碰到待测零件的其他加工面，避免刮伤已加工表面。中部的检测孔采用高精度线切割加工成型，孔壁的粗糙度控制在Ra0.8以下，保证检测时的贴合精度，孔位之间的间距经过计算，不会出现相邻孔位距离过近导致的基体强度不足问题，即使日常使用中偶尔磕碰，也不容易出现孔边崩缺的情况。在实际应用场景中，这类量规特别适合钣金加工车间的折弯圆角检测、注塑件的浇口圆角快速核验、小型五金零件的安装孔位尺寸抽检，以及3D打印零件的后处理尺寸核验，不需要复杂的读数操作，一线操作人员经过简单培训就能快速上手，不用掌握千分尺、卡尺的读数技巧，降低了工序检测的门槛。和传统的分体式量具相比，这种集成设计的量规不存在零散部件丢失的问题，所有检测功能都集成在单一基体上，日常维护只需要定期检查检测边缘是否有磕碰变形、孔位是否有毛刺堵塞即可，不需要像叠片半径规那样经常检查连接铆钉是否松动、片体是否错位。从安装边界和使用适配性来看，这款量规不需要额外的固定安装座，完全是手持式操作，检测时不受零件摆放位置的限制，不管是在机床上直接对装夹的零件进行检测，还是在检验台对完工零件进行抽检，都能灵活使用，对于空间狭小的装配工位，也能伸到部件间隙中完成圆角和孔位的快速检测，不会因为量具体积过大无法靠近待测位置。

　　量规表面采用发黑处理，蚀刻的标识填充红色油漆，即使在车间光线不足的环境下，也能快速识别对应的尺寸数值，不会因为反光或者油污覆盖导致看不清刻度，日常使用后只需要擦干净表面的油污和切屑，涂抹少量防锈油存放即可，维护成本极低。在结构强度设计上，基体选用高碳钢材质，整体淬火处理后硬度达到HRC55-60，检测边缘的耐磨性很好，正常使用情况下，检测上万次也不会出现明显的磨损，能长期保持检测精度，不需要频繁校准更换，对于加工批次稳定、常见检测尺寸固定的生产场景，这类集成量规的实用性远高于通用型的高精度量具，既能满足工序间的检测精度要求，又能提升检测效率，减少高精度量具的使用损耗，降低车间的量具采购和维护成本。
