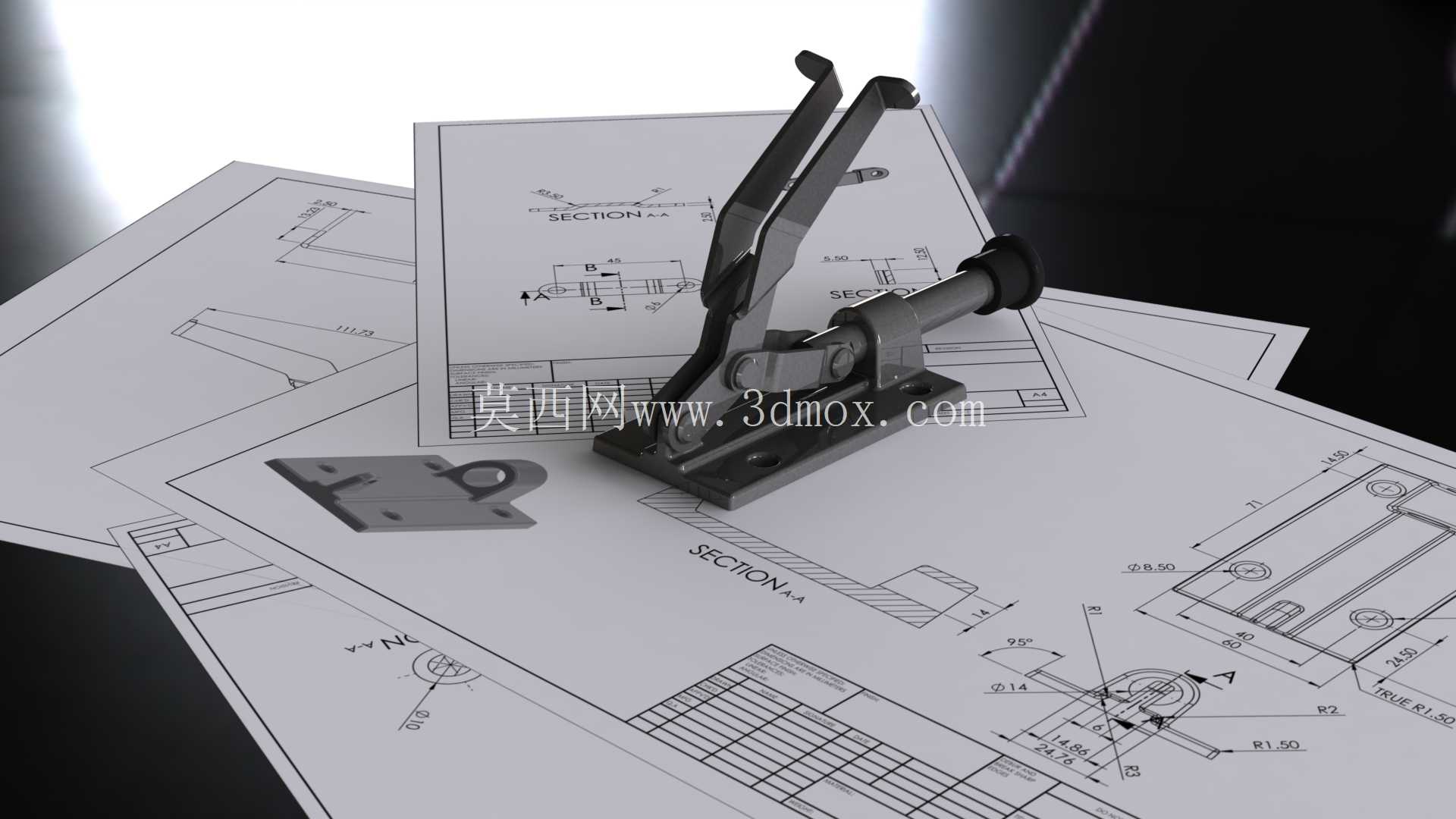

水平式快速压紧夹具结构设计

在工装夹具的实际应用场景里，这类水平式快速压紧结构的使用频率远高于普通螺栓压紧结构，不管是小型焊接工装的工件定位、木质板材加工时的临时固定，还是电子装配流水线里的PCB板夹持工位，都能看到这类结构的身影。它的核心作用是在需要频繁拆装工件的工位上，替代传统的螺栓旋紧、压板压紧方式，大幅缩短工件装夹的辅助时间，普通螺栓压紧单工位装夹可能需要十几秒甚至更久，而这类快速夹钳的开合只需要扳动一次手柄，全程耗时不超过两秒，对于批量加工的工位来说，累计节省的工时十分可观。

从功能特性来看，这款夹钳采用了肘节过死点的锁止原理，当手柄扳动到压紧位置时，连杆机构会越过力学死点，此时哪怕压紧端受到工件的反向弹力，机构也不会自行松脱，不需要额外增加锁止结构就能保持稳定的压紧力，这也是它能在振动加工场景下可靠使用的核心原因。压紧端搭配了可调式的橡胶压头，一方面可以通过旋转压头调整压紧行程，适配不同厚度的被夹持工件，另一方面橡胶材质的接触面可以避免压伤工件表面，对于表面质量要求较高的钣金件、喷塑件、木质板材都很友好，不会留下硬压痕。底座部分设计了两个沉头安装孔，可以直接通过内六角螺栓固定在工装平台或者设备机架上，安装时不需要额外做避让槽，沉头孔的设计可以让螺栓头完全埋入底座内部，不会突出平面干涉工件放置。

设计这款结构的时候，首先要核算的是压紧力的传递效率，整个连杆机构的杠杆比需要匹配实际使用场景的压紧需求，手柄端的力臂做了加长处理，操作人员只需要施加很小的扳动力，就能在压头端获得足够的压紧力，长期操作也不容易产生手部疲劳。其次要考虑运动部件的间隙控制，各个铰接点的销轴和孔位配合公差不能过大，否则长期使用后会出现旷量，导致压紧位置偏移、锁止失效，同时铰接位置需要预留润滑空间，方便定期加注润滑脂，减少铰接部位的磨损，延长整体使用寿命。手柄的握持部分做了折弯处理，扳动时的施力角度符合人体工程学，操作人员站在工位前不需要刻意调整手腕角度就能完成开合操作，不会出现硌手、打滑的问题。

从安装边界来看，这款夹钳的底座轮廓尺寸紧凑，整体安装占用的平台面积很小，不会过多占用工装台的有效操作空间，对于需要密集布置多个压紧点的工装来说，小尺寸底座的优势十分明显，可以在有限的平台面积上布置更多的夹点，保证异形工件的夹持稳定性。压头的伸出长度经过优化，在保证足够压紧行程的前提下，不会因为伸出过长导致刚性不足，压紧时不会出现压头偏摆的问题。整个机构的运动行程做了限位设计，手柄扳动到最大开启位置时，压头会抬升到足够的高度，方便工件取放，不会因为抬升高度不足导致工件取出时刮蹭压头。

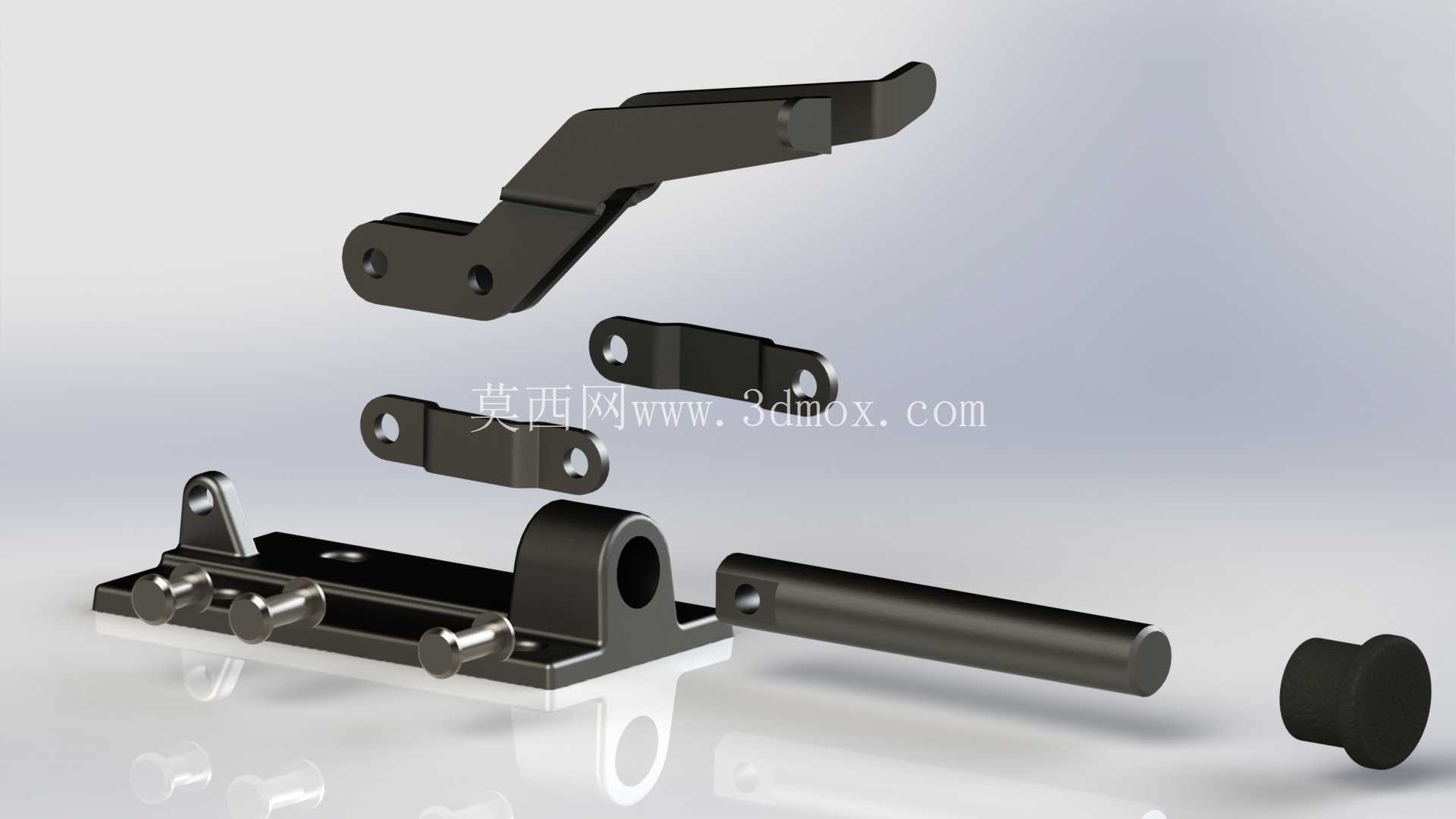

在实际选型应用时，需要根据被夹持工件的厚度范围调整压头的初始位置，调整时只需要旋转压头的螺杆，调整到合适位置后锁紧背母即可，不需要拆解整个机构，维护调整十分便捷。如果应用在焊接场景下，可以将橡胶压头更换为金属压头，避免焊接飞溅烫坏橡胶接触面；如果应用在有腐蚀的场景，可以选择表面做了镀锌或者不锈钢材质的版本，适应不同的工况环境。这类夹钳的结构没有复杂的异形零件，所有部件都是常规的钣金冲压件、销轴、标准紧固件，加工制造成本低，后期更换配件也十分方便，哪怕某个铰接销轴出现磨损，只需要更换对应销轴就能继续使用，不需要整体报废，对于生产制造类企业来说，能有效降低工装的维护成本。
