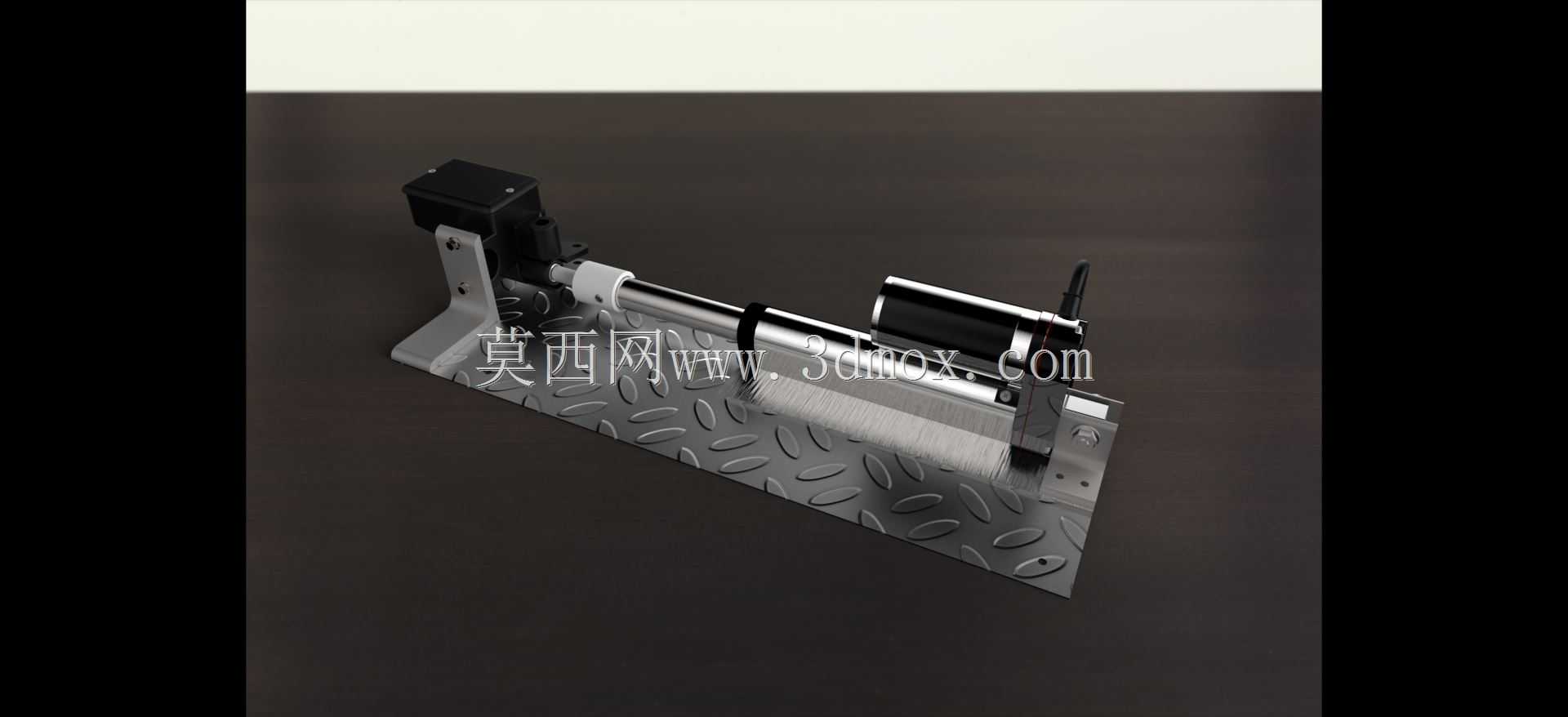

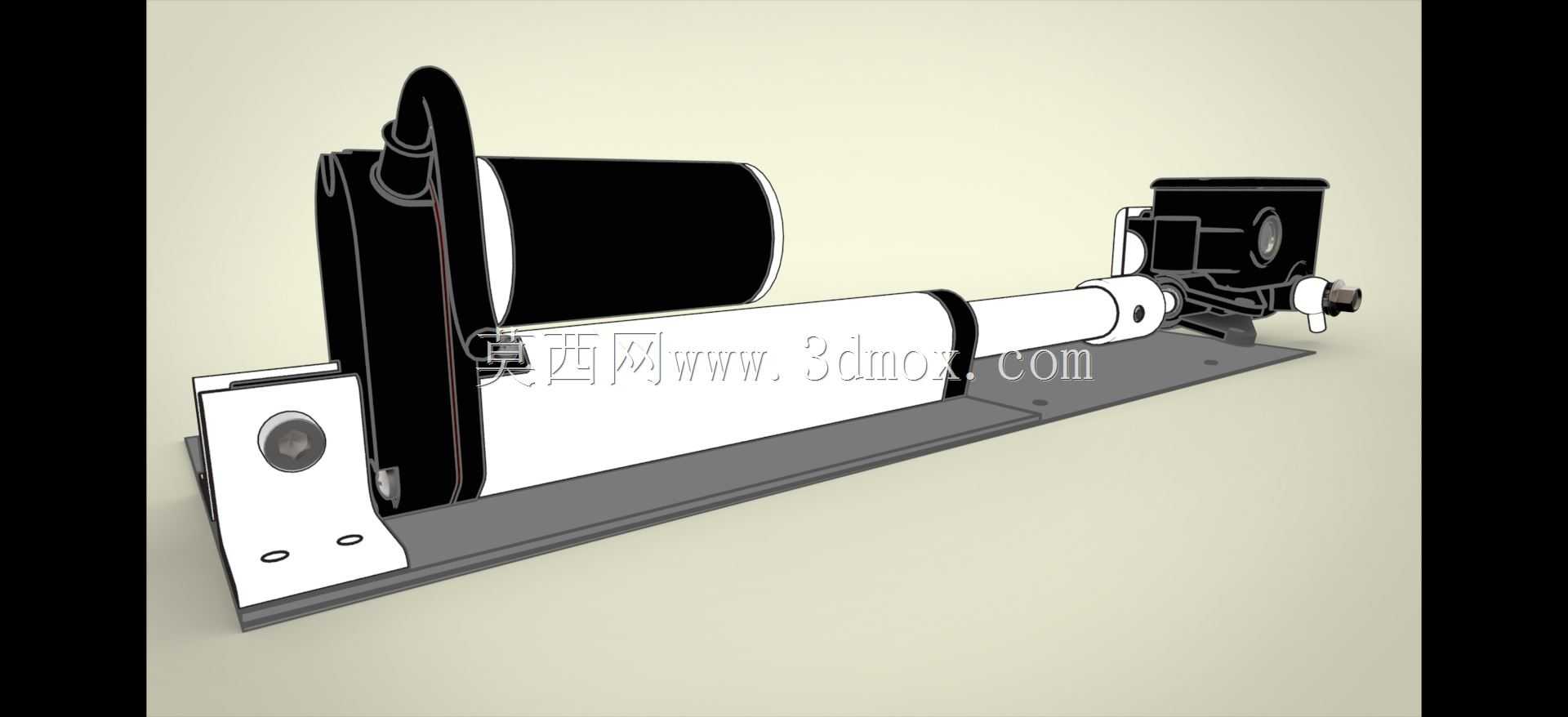

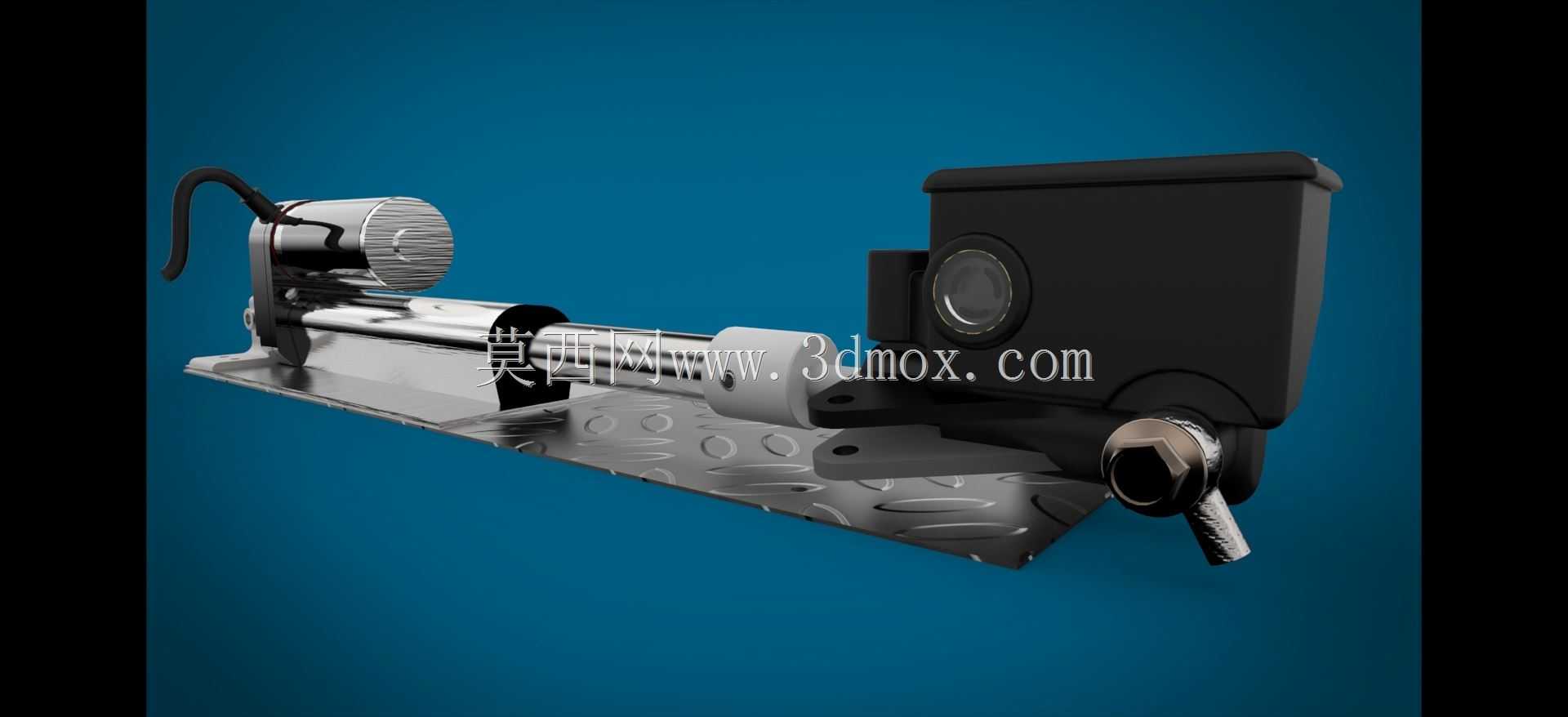

摩托车制动系统电动执行器断开连接结构

　　在两轮摩托车制动系统改装与特种作业摩托的功能升级场景中，这套电动执行器断开连接结构主要用于替代原车手控制动的人力输入环节，实现制动动作的电控触发，适配需要远程制动、定速巡航联动制动或者自动驾驶试验摩托的制动需求。整套结构的核心功能是在不破坏原车制动主缸受力逻辑的前提下，把电动执行器的直线推力平稳传递到制动拉杆，同时保留快速断开的能力，方便用户在不需要电控制动的时候快速恢复原车纯手动制动的状态，避免执行器长期卡滞影响原车制动安全。

　　从设计思路上看，整套结构没有采用复杂的集成式设计，而是选用模块化拼接的思路，执行器主体采用直线推拉式电动驱动单元，行程设定为100mm，额定输出速度10mm/s，这个参数匹配摩托车制动拉杆的有效工作行程——常规跨骑摩托的前制动手柄自由行程加上工作行程总长度普遍在80-95mm区间，100mm的行程预留了5mm左右的调整余量，避免执行器推到死点顶坏制动主缸的活塞。执行器和原车制动拉杆之间没有采用刚性硬连接，而是特意设置了聚乙烯材质的联轴器，这个联轴器一方面可以补偿执行器输出轴和制动拉杆之间的少量同轴度误差，毕竟摩托改装件的安装定位很难做到机加工级别的同轴精度，聚乙烯材料的微量形变可以抵消安装偏差带来的卡滞阻力；另一方面联轴器通过弹簧销和执行器输出轴固定，拆卸的时候只需要拔出弹簧销就能快速断开执行器和制动系统的连接，不需要拆解整个安装支架，大幅提升了状态切换的效率。

　　安装边界方面，整套结构的承载底座采用折弯钢板制作，底座上开有两组长条形安装孔，一组用于固定电动执行器的尾部铰接座，另一组用于固定制动端的连接支架，长孔的调节范围覆盖了市面上绝大多数跨骑摩托、弯梁摩托的车把下方安装空间，安装时不需要对原车车架或者车把进行打孔焊接，只需要利用原车后视镜安装座或者车把线束固定点的空位就能完成固定，不会对原车结构造成不可逆的破坏。执行器的输出端和制动拉杆的连接点做了腰型孔设计，可以适配不同车型制动摇臂的不同初始角度，安装时只需要调整腰型孔的固定位置，就能保证执行器推出方向和制动拉杆的受力方向夹角控制在5度以内，避免分力过大导致执行器负载超标或者制动行程不足。

　　实际使用过程中，这套结构的受力逻辑经过了多轮验证：执行器尾部采用铰接固定，当执行器输出推力时，铰接结构可以自动微调执行器的俯仰角度，始终让输出轴的受力方向和制动拉杆的运动方向保持一致，避免输出轴承受径向力导致密封件过早磨损。聚乙烯联轴器除了补偿同轴度之外，还具备一定的缓冲能力，当执行器快速推出触发制动时，联轴器的微量形变可以吸收初始冲击，避免制动力突然抱死导致车轮侧滑，匹配摩托车制动需要的线性出力特性。断开机构的设计没有采用快拆插销之外的复杂锁止结构，弹簧销自带锁止弹簧，车辆行驶过程中不会因为振动松脱，需要断开的时候只需要用手指按压弹簧销的端头就能拔出，整个断开操作不需要额外工具，10秒内就能完成电控制动到手动制动的状态切换，满足应急场景下的快速操作需求。

　　从外形尺寸来看，整套结构安装完成后的总长度在320mm左右，最大宽度85mm，最大高度110mm，安装后不会突出车把的原有轮廓范围，不会影响车辆的转向角度，也不会和车把上的离合手柄、油门转把、控制开关产生运动干涉。执行器的电控部分预留了标准的接插件接口，可以直接对接车辆的12V供电系统，不需要额外加装升压或者降压模块，适配摩托原车的电气系统电压。整套结构的所有外露金属件都做了镀锌防锈处理，适配摩托车户外使用的多雨、多尘环境，聚乙烯联轴器采用耐老化的高密度聚乙烯材质，长期暴露在紫外线环境下也不会快速脆裂，满足车辆长期户外使用的寿命要求。
