园林割草设备行走支撑轮结构设计

　　在园林养护作业场景中，手推式或自走式割草设备的行走轮是直接影响作业平顺性与设备通过性的核心部件，本次建模的割草机轮主要适配中小型家用及商用割草设备，承担整机重量承载、地面滚动行走、作业过程中越障缓冲的核心功能。从实际作业工况来看，这类轮体长期在草坪、凹凸泥地、带碎石的硬质边缘路面滚动，既要避免轮面压损草皮，也要具备足够的结构强度抵抗碎石磕碰、杂草缠绕带来的载荷冲击，同时还要兼顾滚动阻力控制，降低操作人员推行或设备自走时的动力损耗。

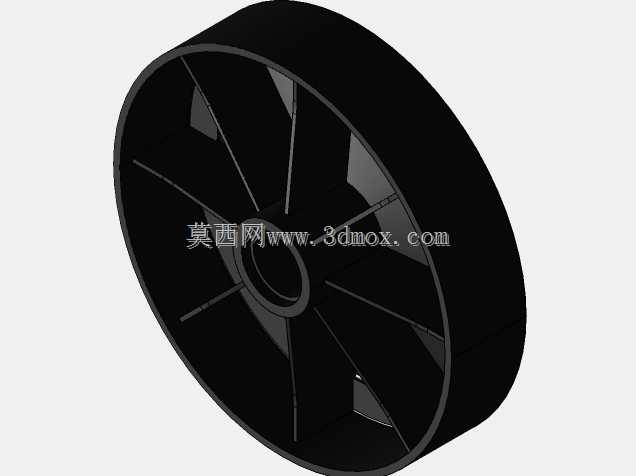

　　从结构设计思路来看，该轮体采用一体式辐条式中空结构，轮缘为宽幅圆弧过渡设计，相比窄边轮体，宽幅轮面可以增大与草坪的接触面积，降低单位面积压强，避免轮体在松软草坪上下陷留下深辙，同时圆弧过渡的轮缘在转向时可以减少草皮的拉扯损伤，适配割草设备频繁小半径转向的作业需求。轮体内部采用径向均匀分布的加强辐条，辐条从中心轮毂位置向外延伸至轮缘内壁，辐条数量经过载荷校核确定，既可以保证轮体承受径向载荷时的结构刚度，避免长期承重出现轮体椭圆变形，又能减少不必要的材料堆积，降低轮体自重，减少滚动过程中的惯量。中心轮毂位置设计有与轮轴配合的安装孔位，孔位周边做了加厚处理，用于分散轮轴传递的集中载荷，避免安装位置出现应力开裂，轮毂与辐条的连接位置全部采用圆角过渡，消除注塑成型过程中的应力集中点，同时也能降低长期交变载荷下的疲劳断裂风险。

　　从安装边界与尺寸适配角度来看，该轮体的外径尺寸适配中小型割草机的底盘离地高度要求，保证割草刀盘与地面保持合理的作业间隙，避免刀盘磕碰地面凸起损伤刀片；轮体的轴向宽度匹配割草机底盘轮架的安装间距，轮毂内孔直径适配常规割草机通用轮轴尺寸，安装时仅需配合标准轴用卡簧即可完成轴向固定，无需额外定制连接配件，具备较好的通用互换性。轮体背面为内凹式结构，安装后可以将轮毂及轮轴连接部位藏于轮体内部，减少作业过程中杂草、泥屑缠绕到轮轴位置的概率，降低日常维护清理的频次。

　　从实际使用特性来看，该轮体采用硬质耐磨塑胶材质成型，轮面无需额外包覆橡胶层，依靠塑胶本身的自润滑特性与适度弹性，既可以在硬质路面滚动时降低噪音，也能在草坪作业时避免带起草皮，相比金属轮体，塑胶材质不会出现锈蚀问题，适配园林作业中频繁接触露水、泥水的潮湿工况，长期使用无需做防锈维护。轮体的辐条结构在遇到小幅度路面冲击时可以产生微量弹性变形，吸收部分振动，减少振动传递到割草机底盘上，降低整机紧固件松动的概率，提升设备整体的使用寿命。在建模过程中，所有结构的壁厚都保持均匀一致，符合注塑成型的工艺要求，避免出现壁厚差异过大导致的缩痕、气泡等成型缺陷，辐条与轮缘、轮毂的连接位置都做了拔模斜度处理，满足开模生产的工艺需求，不需要后续额外做结构调整即可直接对接模具开发环节。
