Calvin Klein腕表精细结构三维设计

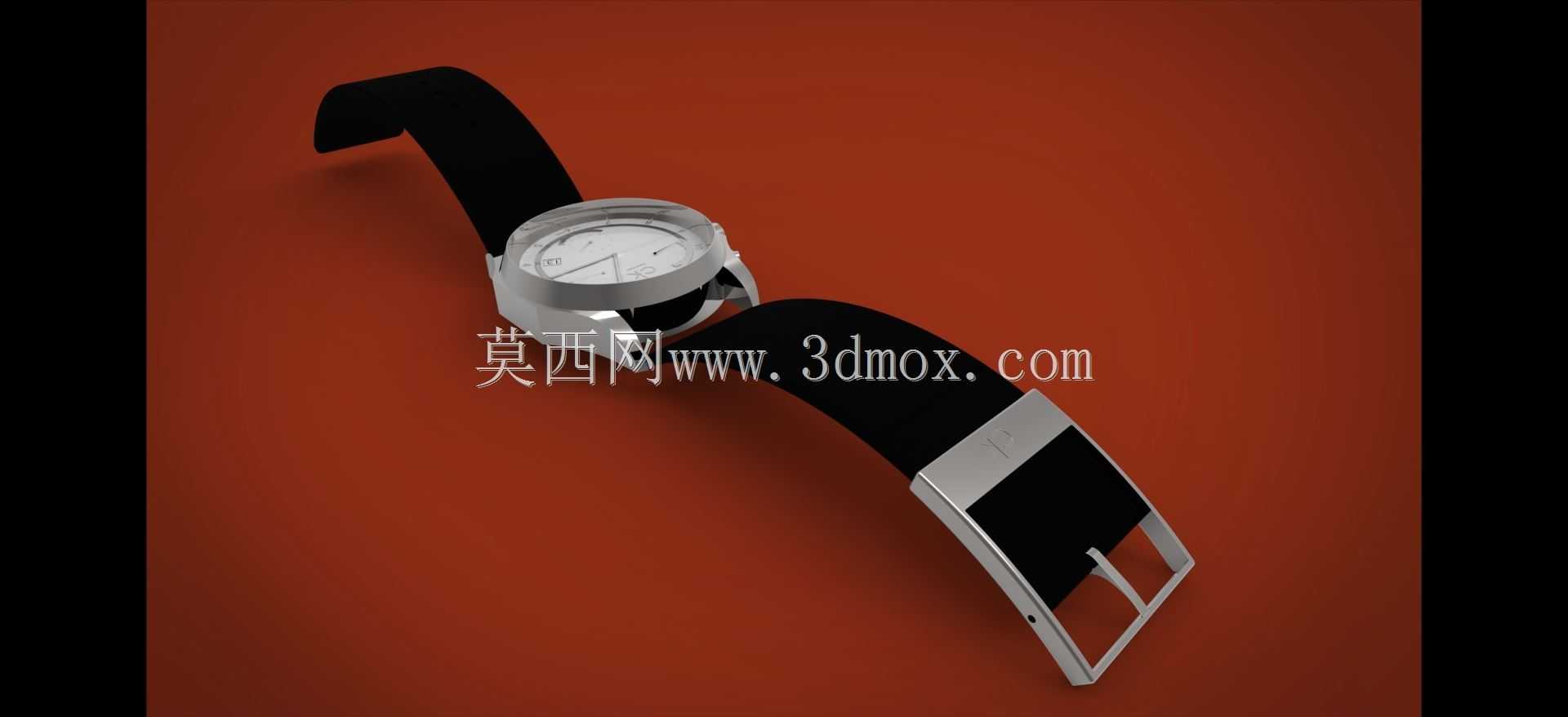

　　日常佩戴的腕表属于随身精密计时器具，这款CK腕表的三维建模过程，首先要兼顾佩戴贴合度与内部结构排布的合理性，从表壳的曲面弧度来看，建模时需要先确定表耳的弯折角度，确保佩戴时表背能贴合手腕弧度，不会出现硌手的情况，表壳整体采用金属抛光质感的曲面过渡，每一处倒角的R角都需要控制在0.2-0.5mm之间，既避免锐边划伤皮肤，也能保证金属外观的光影过渡自然。

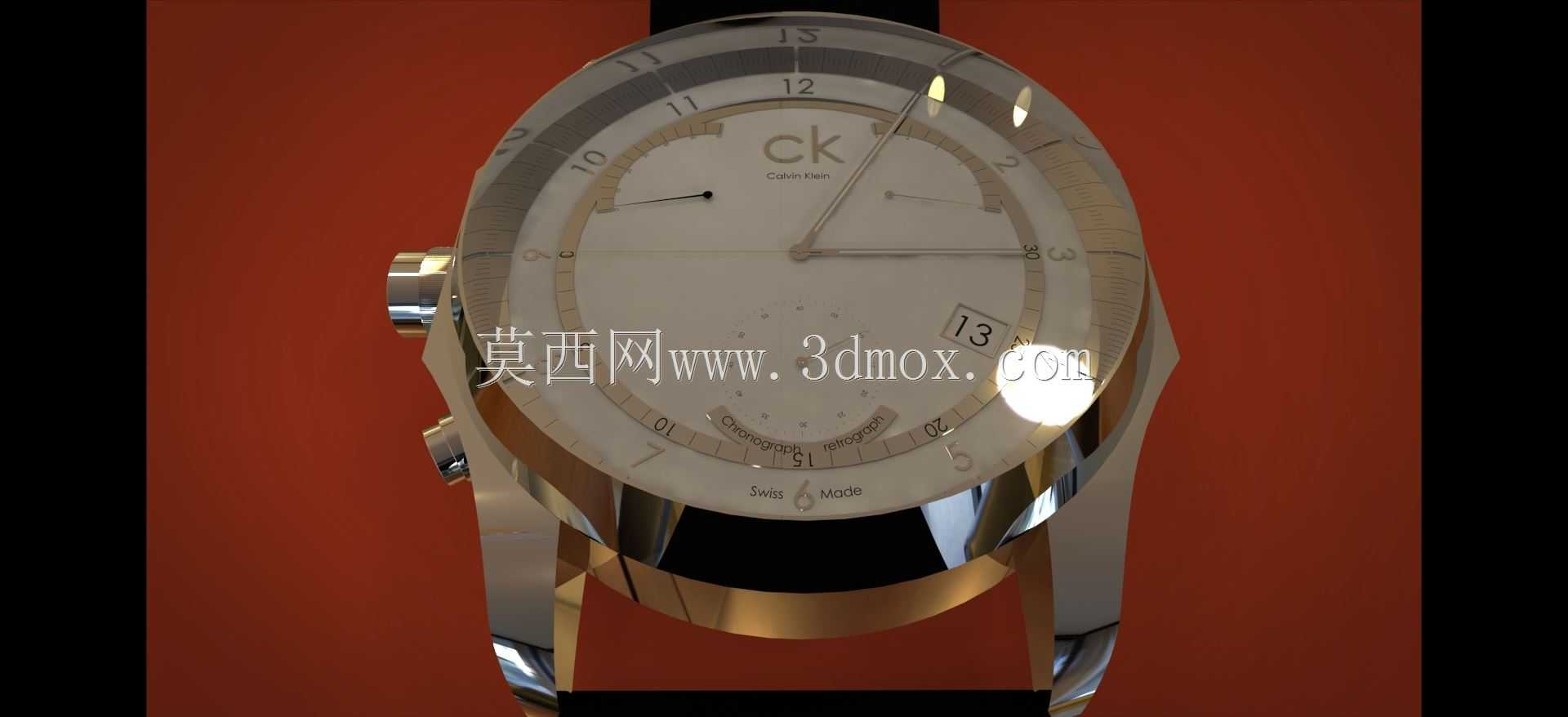

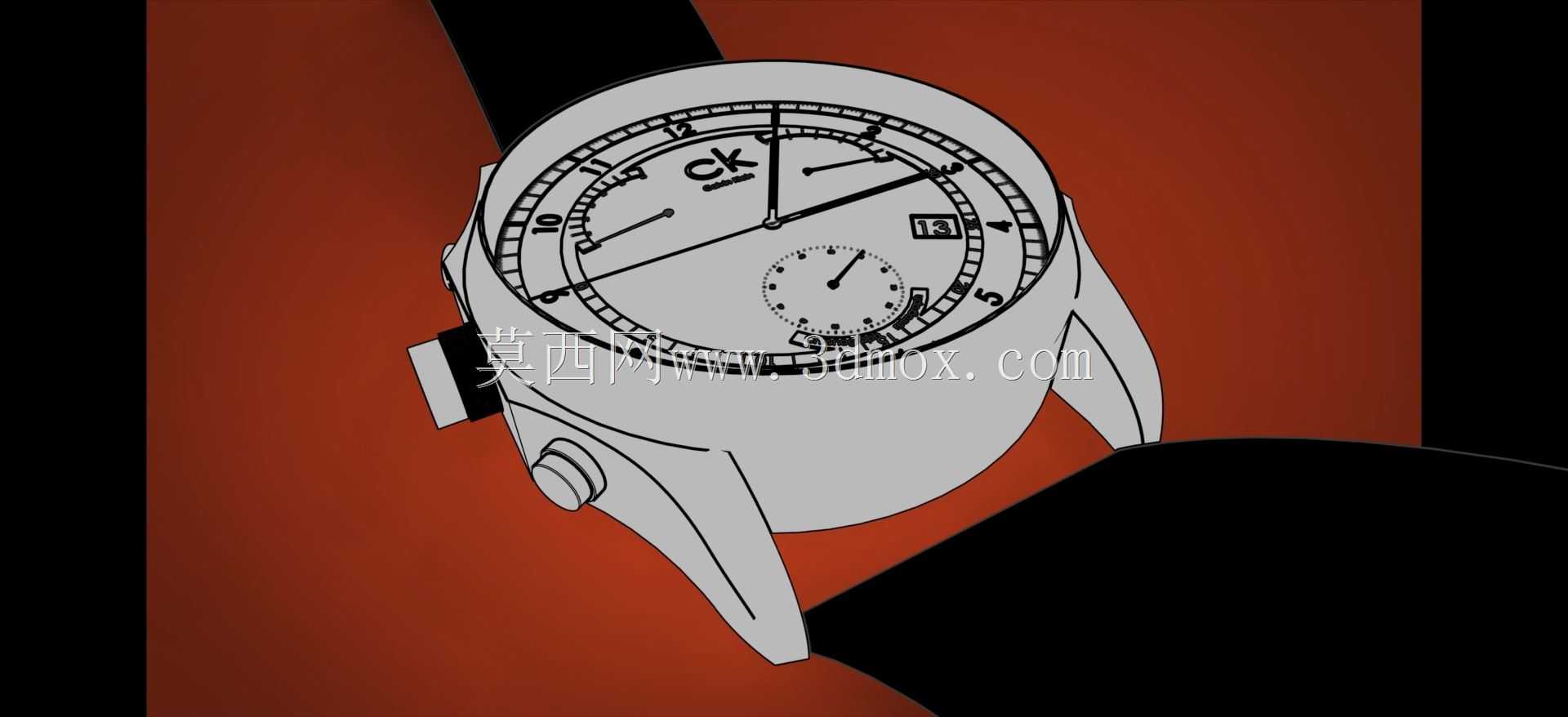

　　从结构分层来看，表圈的刻度环是首先需要定位的基准件，刻度环上的时标、分钟刻度采用凹刻填油的工艺对应结构，建模时需要在环形曲面上精准排布12个时标位置，对应12点位的品牌标识区域要预留平整的曲面位置，避免标识变形。表镜采用蓝宝石玻璃对应的平面加侧边倒角结构，厚度控制在1.2mm左右，与表圈的配合间隙预留0.05mm的装配公差，保证防水胶圈的安装空间。表盘部分的分层结构是建模的重点，最上层的时标层、中间的计时小表盘层、底层的纹理层需要分别做厚度区分，小表盘的指针轴位置要预留0.3mm的轴孔，对应指针的安装定位，3点位的日历窗口需要做台阶结构，保证日历字盘的安装间隙，窗口边缘的倒角要控制均匀，避免出现光影断层。

　　表冠与计时按钮的结构排布在表壳右侧，表冠的防滑齿纹理建模时要保证齿距均匀，齿深0.3mm，既满足手动上链时的防滑需求，也不会因为齿形过锐勾扯衣物。两个计时按钮的按压行程预留0.8mm的空间，按钮与表壳的配合间隙控制在0.03mm，避免进灰同时保证按压手感顺畅。表壳侧面的抛光与拉丝区域分界要清晰，建模时需要做明确的曲面分割线，对应后续工艺处理的分界位置。

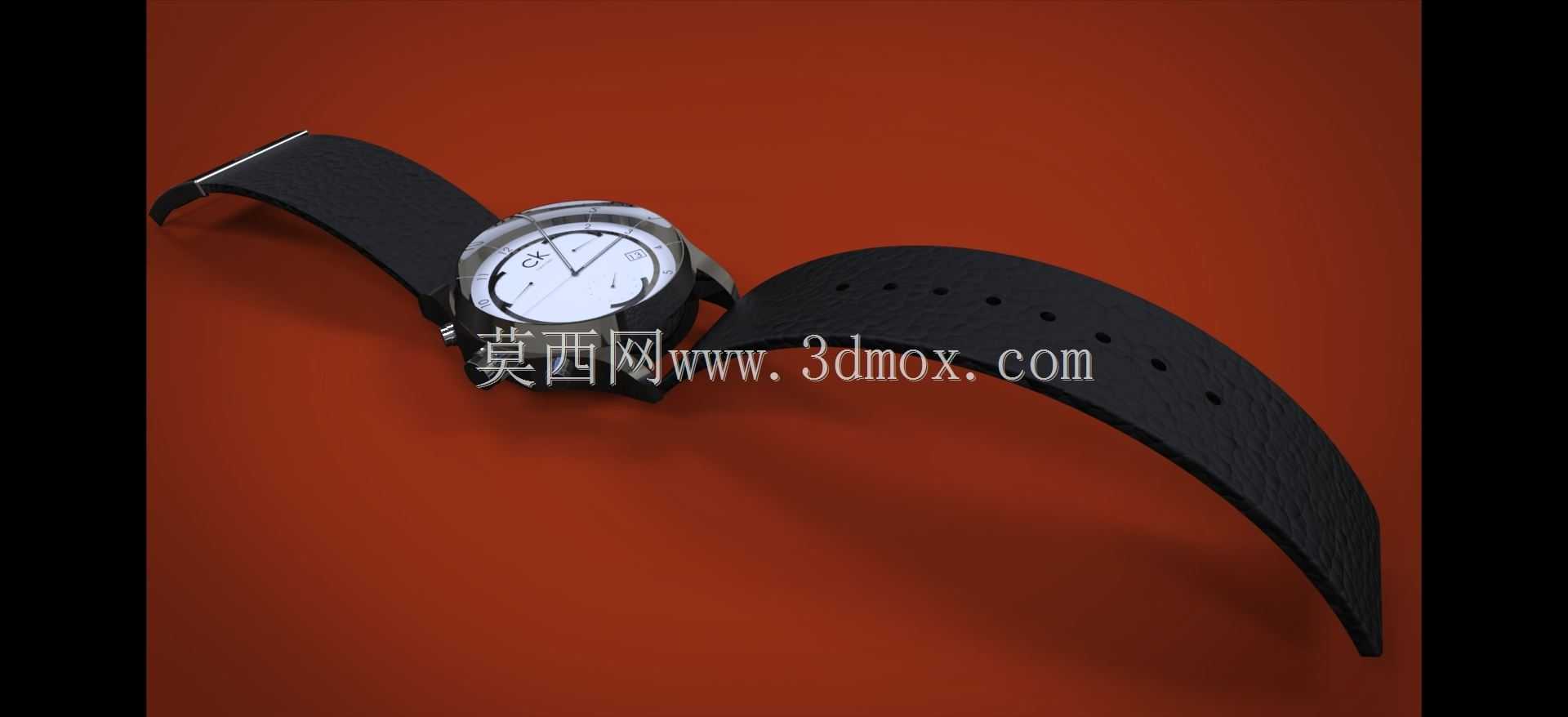

　　表背采用密底设计，后盖与表壳的螺纹配合需要做标准的细牙螺纹结构，螺纹公差选用6H级，保证旋合后的密封性，后盖边缘的防滑齿同样要做均匀排布，方便后期开盖维护。表带连接的表耳位置，生耳孔的直径控制在2.0mm，孔位与表耳端面的距离预留1.5mm，保证生耳安装后有足够的伸缩空间，方便表带的拆卸更换，表耳的内侧弧度要与表带端部的弧度完全匹配，避免表带安装后出现缝隙夹汗毛的问题。

　　指针部分的建模需要做轻量化的薄壁结构，时针、分针、秒针的厚度分别控制在0.2mm、0.18mm、0.12mm，指针尾部的配重块要做重心平衡设计，避免佩戴过程中因为重心偏移出现走时误差，指针表面的夜光涂层区域要做凹槽结构，预留0.05mm的涂层填充厚度，保证夜光层不会因为摩擦脱落。

　　内部结构的建模除了电机驱动部分省略之外，其余的夹板固定位、齿轮避让空间都按照实际装配尺寸预留，表壳内部的机芯安装位做环形定位台阶，台阶高度0.8mm，保证机芯放入后不会出现晃动，固定螺丝的孔位对应机芯的固定孔位置，孔深控制在2.5mm，避免螺丝打穿表壳。防水胶圈的安装槽在表镜下方、后盖位置、表冠位置都做了对应的矩形槽结构，槽宽0.6mm，槽深0.4mm，保证胶圈安装后有30%的压缩量，满足日常30米生活防水的结构需求。

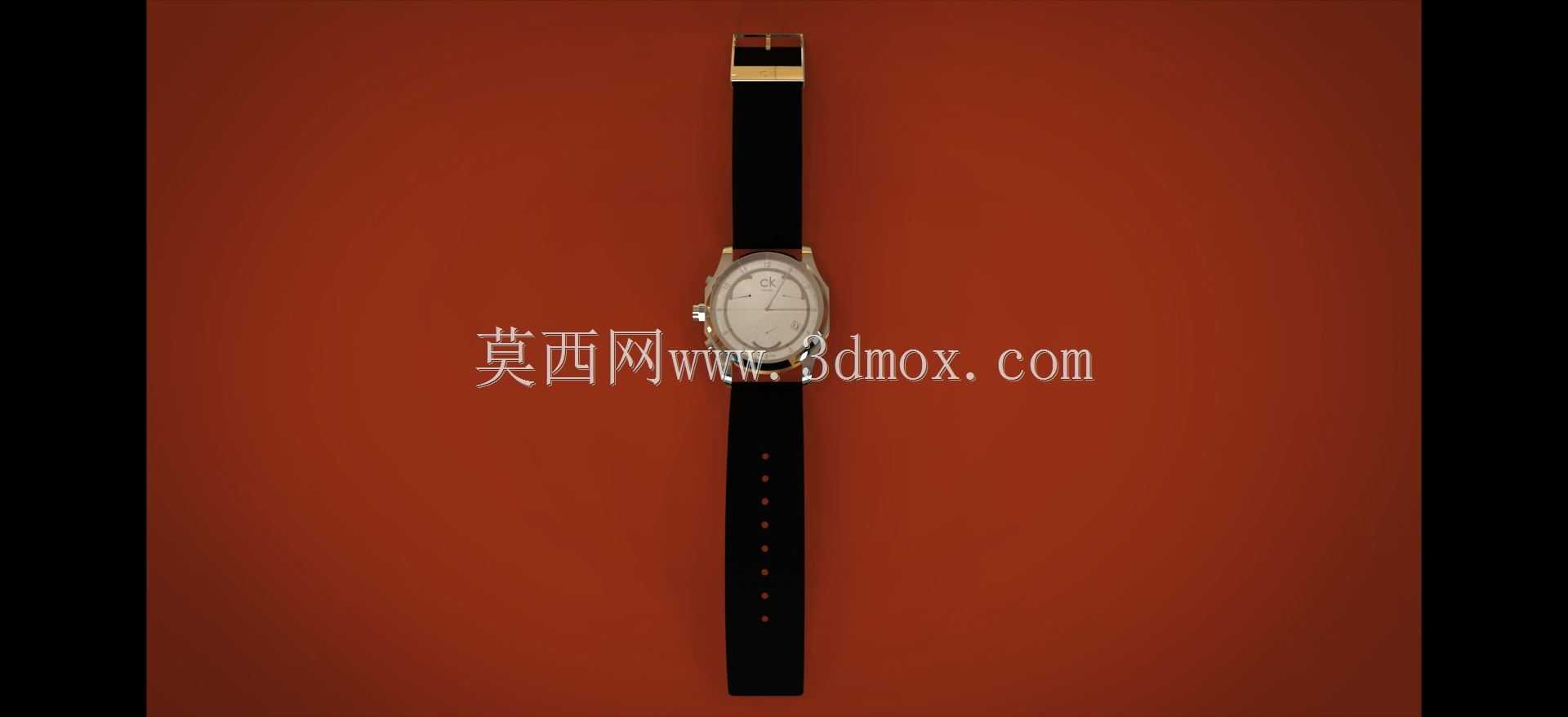

　　从整体尺寸边界来看，表壳直径控制在42mm，厚度10.8mm，表耳间距20mm，适配常规宽度的皮质或金属表带，整体重量按照不锈钢材质估算约120g，佩戴时不会有过重的坠手感。建模过程中所有的曲面都做了G2连续处理，保证渲染时的光影过渡顺滑，没有折痕或者曲面扭曲的问题，所有的装配间隙都按照实际量产的公差要求预留，既可以作为外观设计的验证模型，也可以作为结构手板制作的参考依据，对于腕表类产品的结构设计、外观改款都有实际的参考价值，建模时的曲面处理技巧、公差预留方式也可以给同类精密饰品的建模提供参考。
