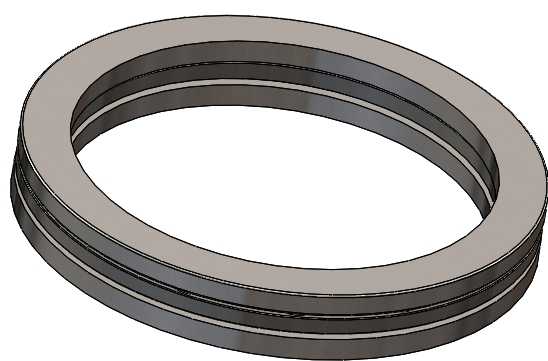

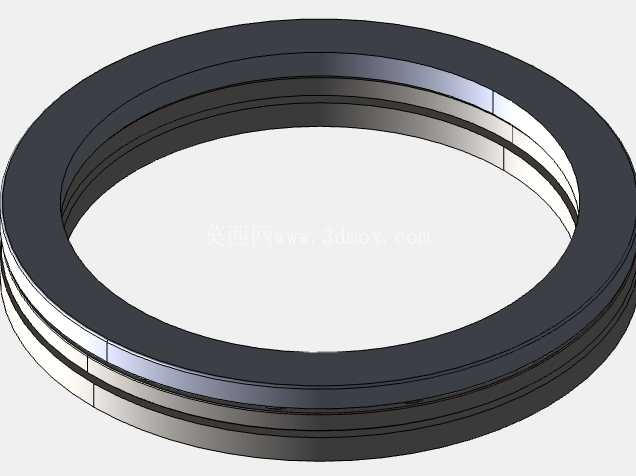

推力滚子轴承精密三维结构设计

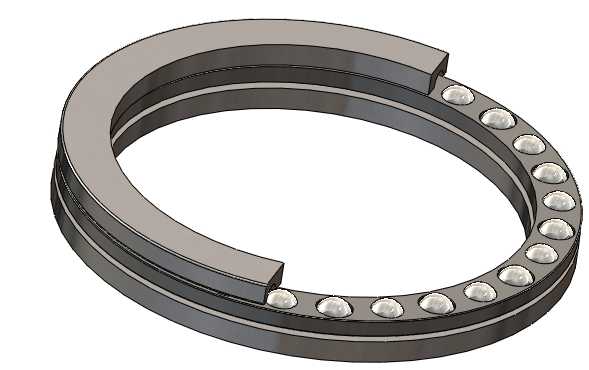

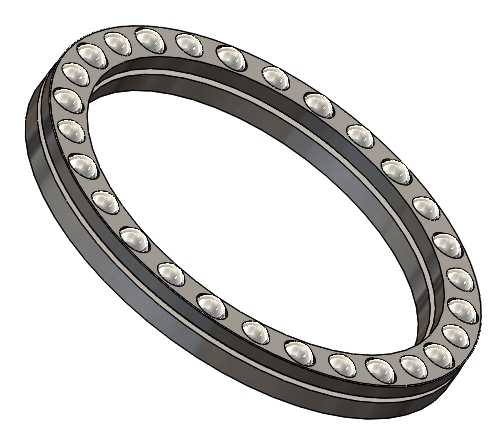

　　从三维建模的结构逻辑来看，建模时首先需要确定轴承的公称接触角，由于是推力滚子结构，接触角为90度，所有滚动体的受力方向完全平行于轴线，因此在排布滚动体时，需要严格计算滚动体直径与节圆直径的匹配关系，保证相邻滚动体之间的保持架隔条有足够的结构强度，同时避免滚动体在运转过程中发生相互摩擦剐蹭。很多新手建模时容易忽略座圈与轴圈的安装倒角设计，实际工程应用中，轴承安装时需要沿轴向压装到位，如果安装端面没有设计符合标准的引导倒角，压装过程中很容易划伤配合面的金属表面，造成安装后轴承端面跳动超差，甚至出现滚动体卡滞的问题。在重型机床主轴轴向承载、立式水泵推力端、工程机械回转机构、大型减速机低速重载轴系这类需要承受纯轴向载荷的工况场景中，推力滚子轴承是核心的支撑承载部件，其结构设计合理性直接决定整套轴系的运行寿命与轴向定位精度。不同于深沟球轴承可同时承受径向与少量轴向载荷的特性，这类推力类轴承的承载接触面为垂直于轴线的环形平面，滚动体沿圆周均匀排布在保持架的兜孔内，整套组件由轴圈、座圈、滚动体、保持架四个核心部分组成，其中轴圈与旋转轴过盈配合随轴同步转动，座圈与设备基座的安装止口间隙配合起到静态承载作用。

　　从安装边界尺寸来看，这类轴承的轴向安装空间需要预留足够的压紧余量，轴圈与轴的配合公差一般选用k6过渡配合，座圈与基座孔的配合选用H7间隙配合，安装时需要保证轴肩与基座孔端面的垂直度误差不超过0.02mm，否则会造成滚动体受力不均，局部载荷过载提前出现点蚀失效。在功能特性层面，推力滚子轴承相比同尺寸的推力球轴承，滚动体为线接触形式，额定动载荷可以提升1.5倍以上，更适合低速重载、有一定冲击载荷的应用场景，比如立式水轮发电机的推力支撑、重型锻压设备的滑块轴向定位、港口起重机械的回转支撑端面，这类场景下轴向载荷往往达到数十吨甚至上百吨，球轴承的点接触形式很容易出现接触应力超过材料屈服极限的问题，而滚子的线接触可以有效分散接触应力，提升整体承载能力。

　　建模过程中需要特别注意滚道的曲率设计，轴圈与座圈的滚道平面并非完全的绝对平面，而是带有极微小的卸荷槽结构，在滚道的内外径边缘处设计有深度0.1-0.3mm的卸荷凹槽，避免滚道边缘出现应力集中，同时可以储存少量润滑脂，在轴承运转初期形成稳定的油膜。保持架的设计一般采用铜合金实体保持架或者冲压钢保持架，实体铜保持架多用于重载高温工况，冲压钢保持架则用于转速稍高、载荷平稳的普通工况，建模时保持架的兜孔需要比滚动体直径大0.2-0.5mm，预留出滚动体运转时的热膨胀间隙，避免高温下滚动体膨胀卡在兜孔内造成抱死故障。

　　在实际设备选型匹配时，还需要考虑轴承的极限转速，由于推力轴承的滚动体在运转时会受到离心力作用，转速过高时滚动体会向外圈滑移，造成滚道磨损加剧，因此这类轴承一般应用在转速低于1500r/min的轴系中，如果需要更高转速的轴向承载场景，往往会选用角接触球轴承成对安装的形式替代。从装配逻辑来看，整套轴承的安装顺序为先将座圈放入基座止口内，确认座圈端面与基座贴合无间隙后，再装入带保持架的滚动体组件，最后压装轴圈与旋转轴配合，安装完成后需要手动旋转轴系，检查转动是否顺畅无卡滞，同时测量轴系的轴向窜动量，保证窜动值在设计允许的公差范围内。很多现场安装故障都来源于安装时的敲击损伤，比如直接用铁锤敲击轴承端面，会造成滚道局部出现凹坑，运转时就会出现周期性的振动与噪音，严重时短短几小时就会出现轴承失效。三维模型在构建时，也还原了实际产品的装配间隙，轴圈与座圈之间预留了0.1mm左右的轴向间隙，避免工作温度升高后零件热膨胀造成轴承预紧力过大，同时也为润滑脂的存留留出了空间。对于需要经常拆装维护的设备场景，轴承的安装位置还需要设计对应的拆卸螺纹孔，方便后期维护时用拉马将轴承从轴上或者基座内拔出，避免拆卸时硬撬造成轴承或者配合零件的损伤。
