工业级5P32A明装翻盖防护墙壁插座结构

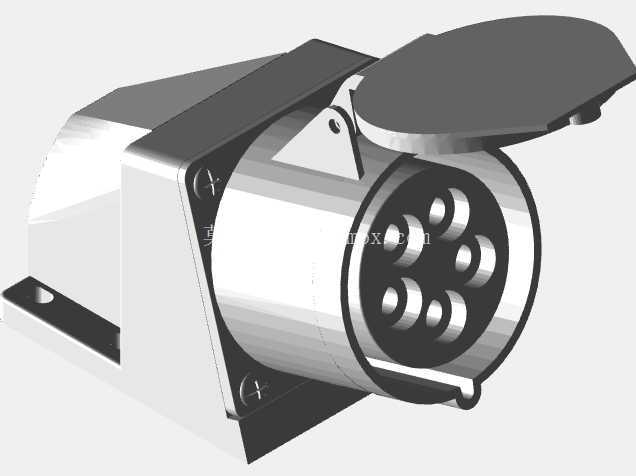

　　这款明装工业插座主要面向厂区临时供电、户外设备接驳、生产车间工位配电这类场景设计，区别于民用暗装插座，它不需要在墙体预埋底盒，直接通过基座四角的固定孔锁附在墙面、设备机架外侧或者预制配电箱的安装面板上，适配32A额定电流下的三相五线制供电回路，能给工业生产里的移动焊机、小型加工设备、户外作业电动工具提供稳定的电源接驳接口。从结构设计来看，插座主体分为前后两个功能段，前段红色部分是插套承载与防护翻盖的集成模块，后段白色部分是进线腔与安装基座，两个部分通过侧边的铜制紧固螺丝锁合，接缝处做了止口搭接结构，能避免日常使用中飞溅的切削液、粉尘从拼接缝隙进入内部造成绝缘失效。

　　前端的翻盖通过转轴结构和插座本体连接，转轴处设置了阻尼限位结构，翻盖翻开后可以保持在最大开启角度，不会因为自身重力回落影响插头插拔操作，翻盖内侧贴有弹性密封胶圈，当插头拔出后翻盖扣合，胶圈会完全贴合插座前端的插接面，实现IP44级别的防溅防护，适配车间多尘、偶尔有液体飞溅的使用环境。插套组件嵌装在红色基座的内部，五个插套按照工业连接器的标准相位位置排布，相序位置做了防呆设计，非对应规格的工业插头无法插入，能避免现场施工人员误插造成的设备相序接反问题。

　　安装边界方面，这款插座的基座背部做了平整的贴合面，不需要额外的找平垫片就能和常见的水泥墙面、金属柜面、PVC配电板面紧密贴合，四个安装孔的孔位间距符合工业明装插座的通用安装尺寸，现场替换同规格旧插座时不需要重新在安装面打孔，直接对齐原有孔位就能完成固定。进线腔设置在白色基座的侧下方，预留了标准的电缆锁头安装螺纹，现场布线时可以根据进线方向选择从下方或者侧方引入电缆，锁紧电缆锁头后能固定电缆位置，避免现场拖拽电缆时把接线端子从插套上扯松。内部接线端子采用压线螺钉结构，不需要压接冷压端子就能直接锁紧多股铜芯电缆，接线时每个端子旁都压制了清晰的相位标识，施工人员不需要对照说明书就能快速完成相序接线。

　　从实际使用的角度看，这种带翻盖的明装工业插座比普通民用插座的抗冲击性能更好，红色的前端外壳采用增韧尼龙材质，现场偶尔有工具磕碰也不会出现开裂破损，白色的基座部分采用阻燃PC材质，即使内部接线出现接触不良打火的情况，也不会引燃外壳造成火情蔓延。在做三维建模的时候，需要重点关注翻盖转轴的配合间隙，间隙过大会导致翻盖晃动，密封胶圈无法均匀贴合插接面，间隙过小则会导致翻盖开合卡涩，长期使用后转轴部位出现磨损松旷；另外插套的安装定位尺寸需要严格匹配对应插头的插销尺寸，否则会出现插头插入过松接触不良，或者插入过紧插拔困难的问题。安装基座的背部贴合面需要做平面度校验，如果贴合面翘曲，锁附安装螺丝的时候会导致基座变形，内部插套位置偏移，最终造成插头无法正常插入。进线腔的内部空间需要预留足够的电缆弯曲半径，避免电缆引入后被基座压伤绝缘层，造成漏电隐患。这款插座的整体外形没有多余的突出结构，安装完成后翻盖扣合时整体外表面平整，不会在车间通道位置形成突出的磕碰点，适合安装在车间立柱、设备旁墙面、户外临时配电箱这些人员和设备经常经过的位置。
