数控铣床桁架式导轨防护结构设计

　　这套结构针对中小型龙门移动数控铣床的X向长行程导轨防护需求设计，适配加工行程4米至8米区间的通用型数控铣削设备，主要解决长行程加工场景下传统伸缩护罩运行卡顿、高速移动下形变、切屑堆积卡滞的常见工程问题。从实际加工场景来看，数控铣床在进行钢件粗加工、铝合金高速铣削时，会产生大量带状切屑、高温碎渣以及切削液飞溅，若导轨副直接暴露在加工区域，切屑嵌入导轨滚道会造成直线导轨磨损加速、滑块精度保持性下降，严重时会直接导致伺服进给负载骤增触发设备报警，传统的钢制伸缩护罩在超过6米的长行程应用中，多节护罩伸出后自身重量会造成下垂变形，高速移动时还会产生明显的风阻与异响，部分采用风琴护罩的方案则存在抗切屑烫损能力差、长期使用后褶皱处开裂的缺陷。

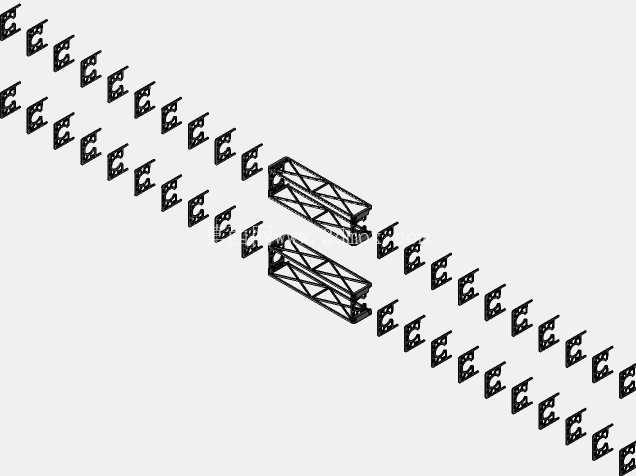

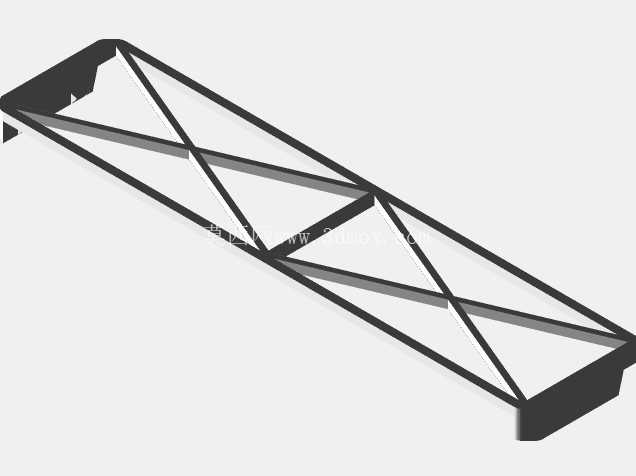

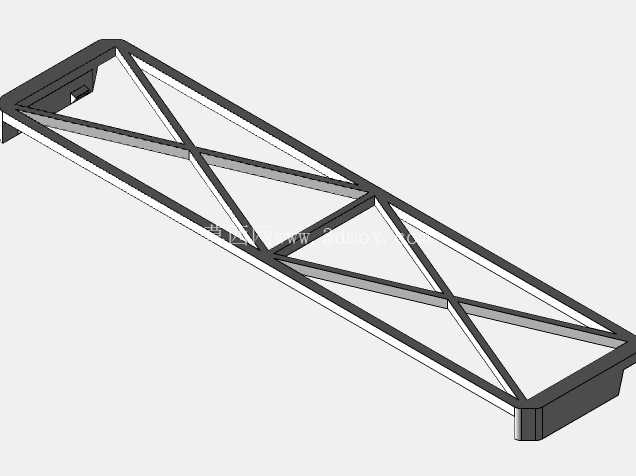

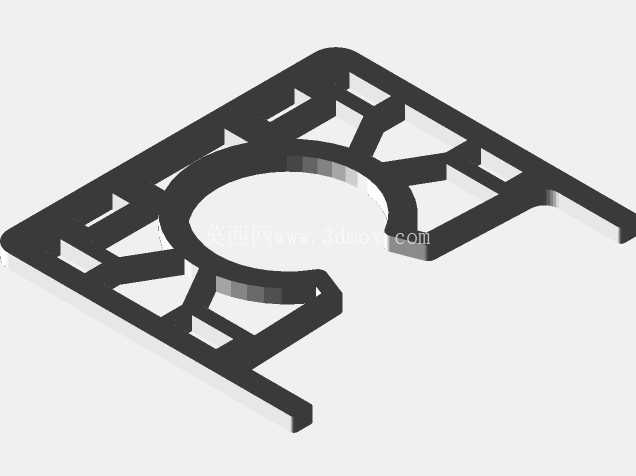

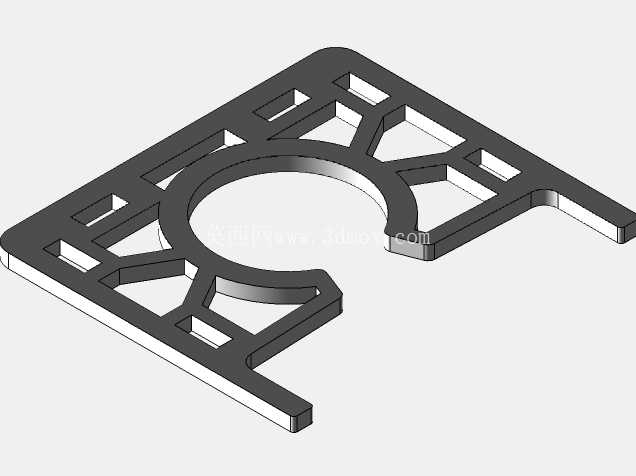

　　这套防护结构采用分段式桁架支撑配合单元式防护板的组合思路，将长行程防护拆解为多个独立的支撑单元，每个单元通过桁架式的方管焊接框架作为承载基体，框架采用40403mm的Q235方管拼焊，整体做发黑防锈处理，单段支撑单元的长度控制在800mm，相邻单元之间通过嵌入式的导向卡槽连接，避免护罩伸出后出现横向窜动。防护板采用1.5mm厚的冷轧钢板折弯成型，折弯边做15度的斜角导向，相邻防护板搭接处预留3mm的滑动间隙，表面喷涂耐磨防粘涂层，减少切屑附着的同时降低滑动摩擦阻力。

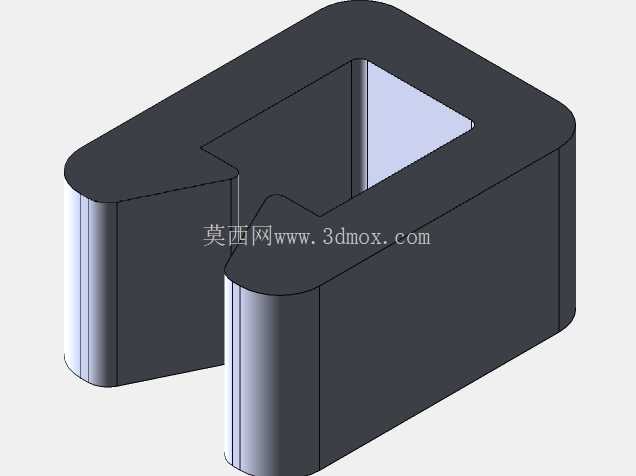

　　从安装边界来看，整套结构的安装基面与机床X向导轨的安装基面共面，支撑框架的底部设置可调式的安装压块，可适配不同导轨安装面的高度差，整体安装完成后，防护结构的顶面比导轨滑块的顶面低12mm，不会与机床滑枕的下部结构产生运动干涉，防护结构的总宽度比导轨安装基座宽出60mm，两侧预留的导屑斜面可将落到护罩上的切屑导向机床两侧的排屑螺旋槽，避免切屑在护罩表面堆积。在功能设计上，每个支撑单元的两端都设置了聚氨酯缓冲块，当机床X轴快速移动时，相邻单元接触时不会产生刚性碰撞，缓冲块的压缩行程为10mm，可吸收快速移动时的冲击载荷，同时在每个防护板的搭接缝隙处设置了耐油橡胶刮屑条，刮屑条采用斜口设计，可在护罩伸缩过程中自动刮除附着在相邻护罩表面的切屑与切削液，避免杂质进入护罩内部卡滞滑动机构。

　　不同于传统护罩仅做被动防护的思路，这套结构的桁架框架内部预留了走线槽空间，可将X轴的行程开关线缆、润滑管路集成在防护结构内部，避免线缆外露被切屑烫损，同时框架的侧面预留了透明观察窗位置，可在不拆解护罩的情况下观察内部导轨的润滑与磨损状态，降低日常维护的工作量。从实际运行适配性来看，这套结构可适配X轴最高移动速度40m/min的进给工况，单段单元的自重控制在12kg以内，多段连接后整体下垂量不超过2mm，不会对伺服电机的进给负载造成明显影响，在粗加工工况下，可阻挡95%以上的飞溅切屑与切削液进入导轨区域，大幅延长导轨副的维护周期，在铝合金高速加工场景中，防粘涂层的表面可避免铝屑粘附堆积，减少人工清理护罩的频次。结构设计时还考虑了现场改造的适配性，所有单元模块均采用标准化的连接接口，可根据不同机床的实际行程长度增减单元数量，不需要对机床原有床身结构做二次加工，仅需通过压块固定即可完成安装，适配市面上多数主流的龙门数控铣床、立式加工中心的长行程轴防护改造需求。
