双钩同步式工件夹持拆卸工装结构

该结构属于机械装拆作业场景下的专用夹持拆卸工装，主要用于轴类、套类零部件的无损拆卸作业，在设备维保、产线工装更换、零部件返修环节应用广泛，尤其适配过盈配合连接件的拔出作业，可避免传统敲击拆卸带来的零件变形、配合面损伤问题。

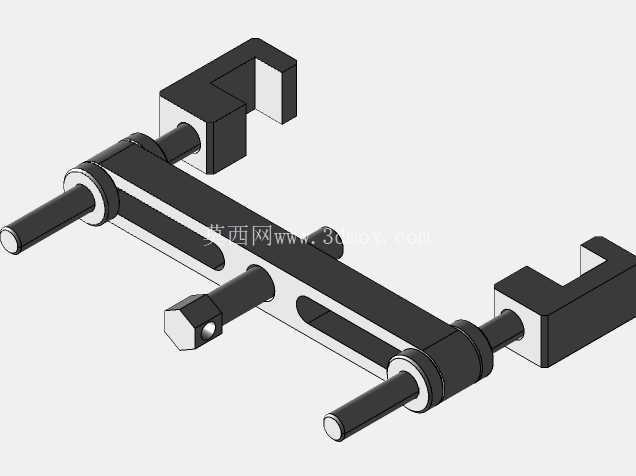

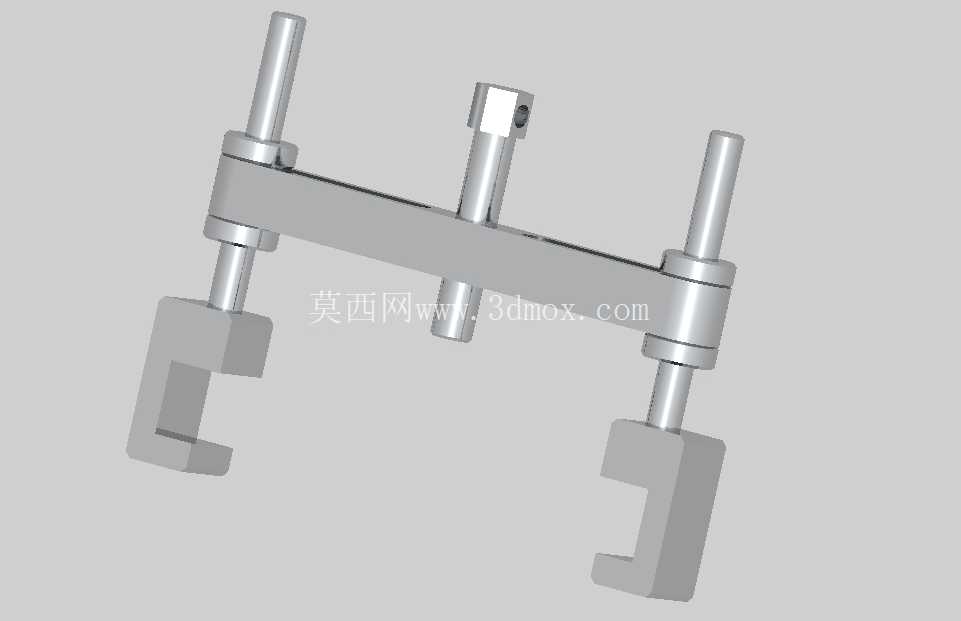

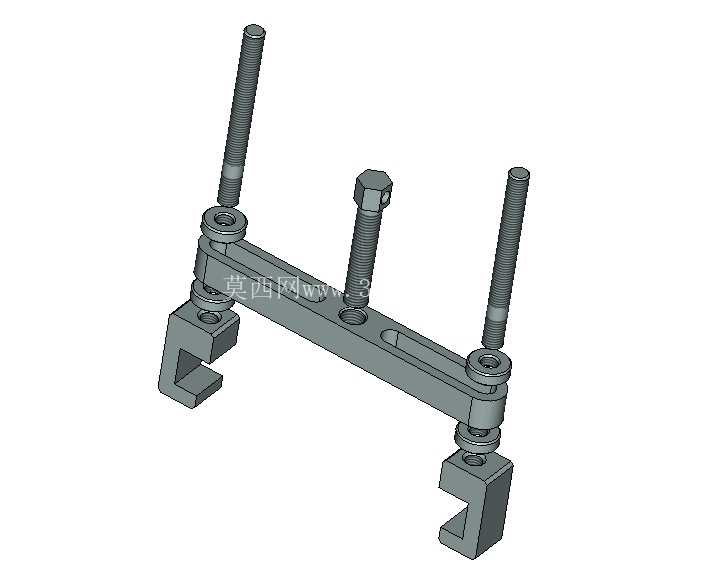

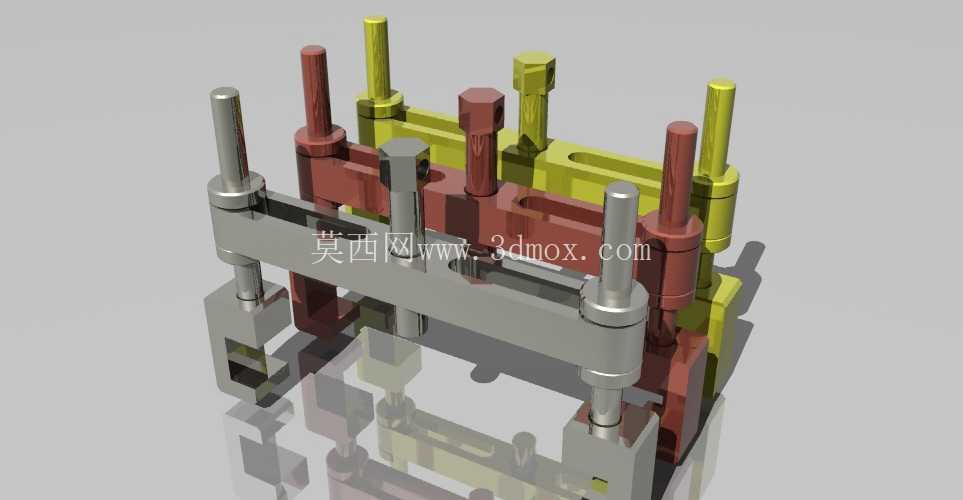

从功能实现逻辑来看，该工装采用双钩对称布局设计，两侧的C型钩头可卡接在待拆卸零件的受力端面，中间的顶杆可抵接在固定轴的端面，通过旋动中间顶杆的施力结构，带动横梁沿两侧导杆轴向平移，将顶杆的旋转力矩转化为双钩的轴向拉拔力，实现待拆零件与固定轴的平稳分离。两侧导杆与横梁之间采用间隙配合的滑动连接结构，可保证横梁平移过程中始终保持与顶杆轴线垂直，避免单侧受力导致的卡滞、零件偏斜问题，双钩的对称受力设计可让待拆零件的受力均匀分布在两个卡接点，防止拆卸过程中零件出现翘曲变形。

设计过程中优先考虑了作业的通用性与操作便捷性，两侧导杆的有效行程覆盖常规中小型过盈配合零件的拆卸距离，C型钩头的开口尺寸适配常见的轴承、齿轮、皮带轮等零件的端面卡接需求，中间顶杆采用方头施力端，可配合标准扳手进行加力操作，无需定制专用施力工具。横梁上的导杆安装孔与顶杆螺纹孔采用一次装夹加工的工艺方案，保证三个孔位的轴线平行度与位置度公差，避免装配后出现运动卡滞。导杆与钩头采用分体式连接结构，可根据待拆卸零件的尺寸更换不同开口规格的钩头，拓展工装的适用范围，无需整体更换工装即可适配多种规格零件的拆卸需求。

从安装与使用边界来看，该工装的整体宽度由两侧导杆的中心距决定，使用时需保证待拆卸零件周边有足够的操作空间容纳钩头卡接，顶杆的轴线需与待拆零件的轴线保持重合，避免偏载导致的零件损伤或工装变形。导杆的表面粗糙度控制在Ra1.6以内，配合面做淬火处理提升耐磨性能，可承受反复滑动摩擦带来的磨损，延长工装使用寿命。钩头的受力端面做圆角过渡处理，避免卡接时应力集中导致的零件端面压痕，同时钩头的厚度经过强度校核，可承受额定拉拔力下的弯曲载荷，不会出现断裂或塑性变形问题。

实际作业过程中，该工装相比传统的三爪拉马，在狭窄空间内的适配性更强，双钩结构可在零件周边空间受限的场景下完成卡接，同时对称受力的特性更适合薄壁类零件的拆卸，不会因为单点受力过大导致零件破裂。顶杆的端部采用球面设计，可在与轴端接触时自动找正，避免顶杆端部划伤轴端中心孔，同时球面接触可减少顶杆旋转时的摩擦阻力，降低操作时的施力强度。整个工装的所有零部件均采用标准机械加工工艺即可生产，无复杂异形曲面结构，加工成本低，维护方便，日常使用仅需定期在导杆配合面涂抹润滑脂即可保证动作顺畅，适合车间维保班组、设备装配工位作为常备工装配置。
