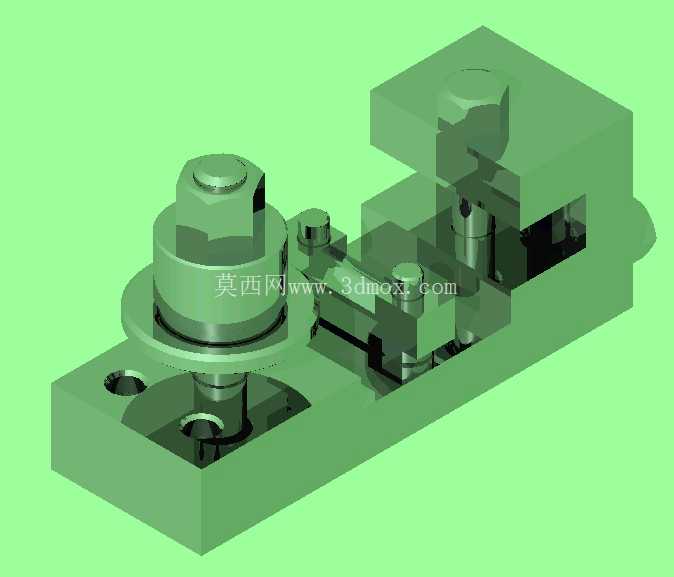

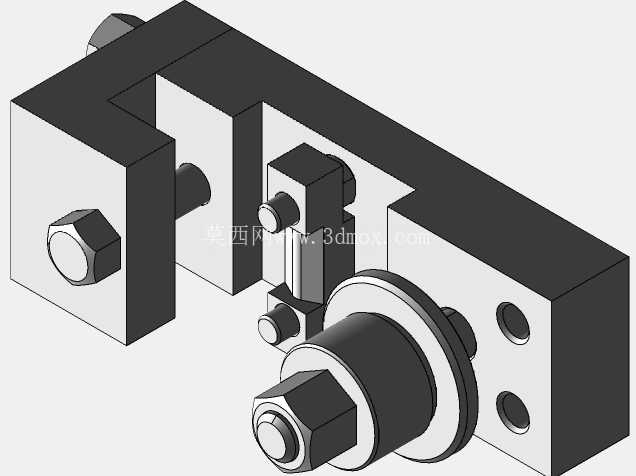

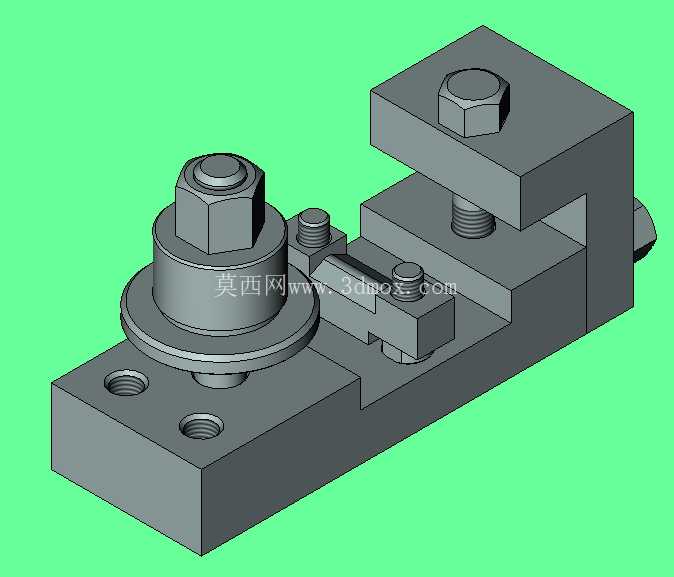

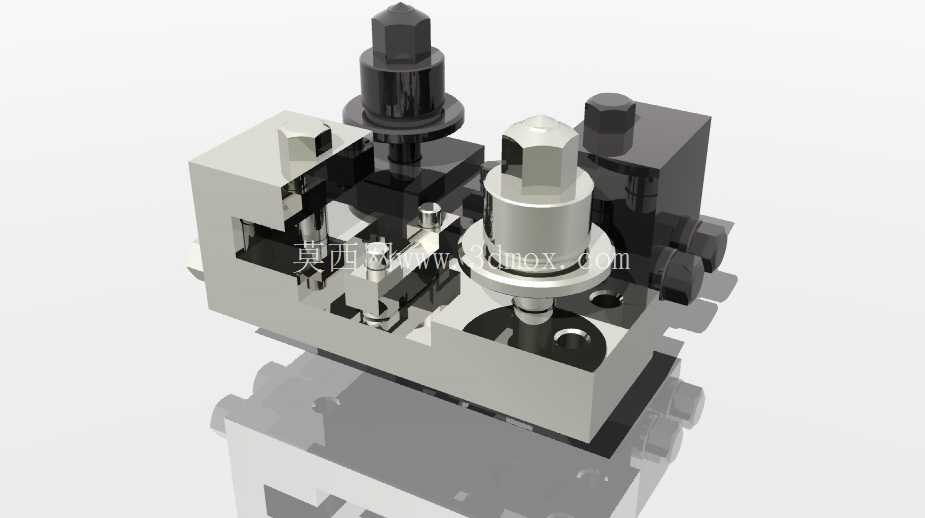

在金属棒材、轴类零件的精整加工工序里,来料的形位公差波动一直是影响矫直效率的核心痛点——热轧、冷拔后的坯料往往存在局部弯曲、直径公差带浮动的问题,传统刚性压紧工装在夹持这类坯料时,很容易出现局部压空、过压损伤坯料表面,或是压紧力不足导致矫直过程中坯料窜动的问题,这套自适应矫直压紧结构,正是针对这类现场痛点做的定向结构优化。从结构布局来看,整套装置采用分体式基座设计,底部安装板预留了两个沉头安装孔,可直接通过内六角螺栓固定在矫直设备的进料机架上,安装边界的孔位间距适配市面主流辊式矫直机的进料端安装位,不需要对原有设备机架做二次加工即可完成换装,降低产线改造的适配成本。核心的压紧执行单元采用带浮动间隙的导柱结构,顶部的压紧螺母可根据待矫直坯料的直径区间预设初始压紧行程,下方的压头与导柱之间预留了0.8-1.2mm的径向浮动量,当坯料存在局部弯曲、直径小幅波动时,压头可顺着坯料的外圆轮廓自适应调整压紧角度,保证压头端面与坯料表面始终保持面接触,避免线接触、点接触造成的坯料表面压痕,同时也能保证压紧力均匀分布在接触区域,不会出现局部应力集中的问题。
侧边的定位挡块采用嵌入式安装结构,与基座之间通过两个内六角圆柱头螺钉锁紧,挡块的工作面做了淬火处理,硬度达到HRC48-52,可承受矫直过程中坯料传递的轴向冲击力,长期使用不会出现工作面塌陷、磨损超差的问题;挡块与压头之间的过料通道宽度可通过更换不同厚度的调整垫片进行微调,适配直径12-30mm区间的圆钢、铜棒、铝棒等不同材质的棒料矫直进料定位。在实际生产场景中,这套结构通常安装在矫直辊的进料侧,作用是在坯料进入矫直辊之前完成预压紧与导向,避免弯曲的坯料在进入矫直辊时发生翘头、卡料的问题,相比传统的固定导向套结构,这种自适应压紧结构不需要根据每一种直径的坯料更换对应的导向套,只需要调整顶部压紧螺母的预紧量即可快速完成规格切换,小批量多规格的生产场景下,换型时间可缩短60%以上。
设计过程中特意将所有运动副的配合间隙做了针对性控制,导柱与基座导向孔之间采用H7/g6的间隙配合,既保证导柱上下滑动顺畅无卡滞,又避免间隙过大导致压头偏摆;压头与坯料接触的端面做了圆弧过渡处理,圆弧半径比待加工坯料的最大半径大2mm,保证不同直径的坯料进入时都能顺利导入压紧区域,不会出现端头卡滞的问题。基座的整体结构采用一体化铸造成型后再做机加工,铸造过程中预留了足够的加工余量,安装面、导向孔、挡块安装面的平面度与平行度公差控制在0.02mm以内,保证整套机构安装后的位置精度,不会因为基座变形导致压头与矫直辊的进料中心出现偏移。
从受力角度分析,矫直过程中坯料受到矫直辊的碾压会产生向上的反作用力,这套结构的压紧力通过顶部的螺母预紧提供,可根据坯料的材质调整预紧力大小:矫直硬度较高的合金钢棒料时,可适当加大预紧力,避免坯料跳动;矫直软质的铜、铝棒料时,可适当减小预紧力,防止压伤坯料表面。浮动结构的设计也能抵消一部分矫直过程中的振动,减少振动传递到设备机架上,降低整机的运行噪音。在日常维护层面,所有的连接螺钉都采用标准内六角圆柱头螺钉,属于通用标准件,现场出现磨损可直接更换,不需要定制特殊配件;导柱表面做了镀硬铬处理,耐磨性能优异,长期使用后如果出现磨损超差,也可直接拆下导柱更换,维护成本极低。整套结构没有复杂的传动部件,纯机械结构的可靠性极高,可在多粉尘、有少量切削液的车间环境下长期稳定运行,不需要频繁的保养维护,非常适合五金加工、紧固件生产、轴类零件加工等行业的矫直工序配套使用。
