陶瓷成型用铸造工装组件结构设计

这套结构组件主要面向陶瓷制品精密铸造成型工序的工装配套需求，在日用陶瓷、工业结构陶瓷的批量生产场景中，这类工装承担着陶瓷坯体成型过程中的型腔定位、合模导向、坯体承托的核心作用，区别于常规金属铸造模具，陶瓷铸造成型对工装的配合间隙、表面贴合度有更严苛的要求，因为陶瓷浆料在固化过程中存在微量收缩，一旦定位结构出现偏移，很容易导致坯体出现缺角、壁厚不均、分型面错位等缺陷，直接提升后续修坯工序的工作量，甚至造成坯体直接报废。

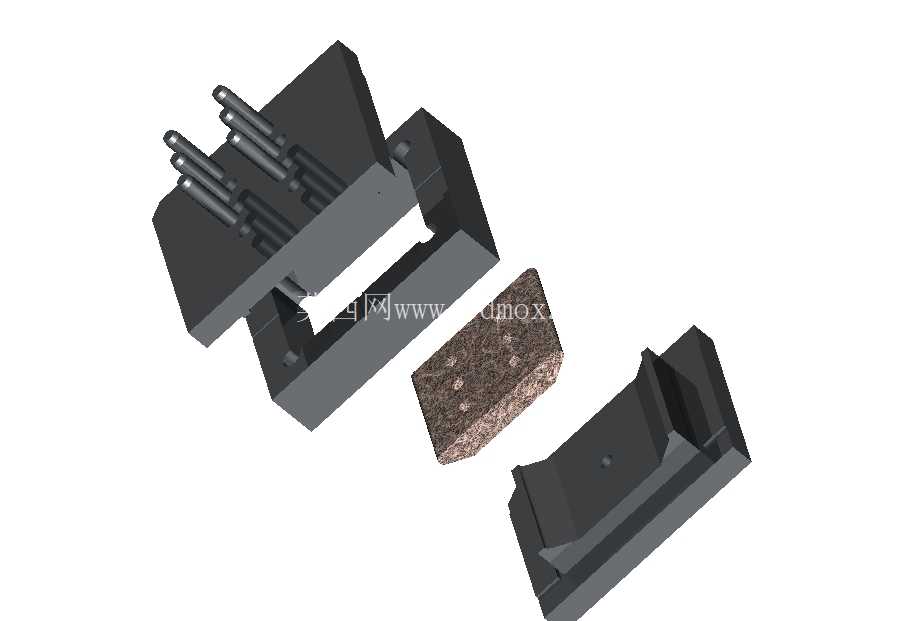

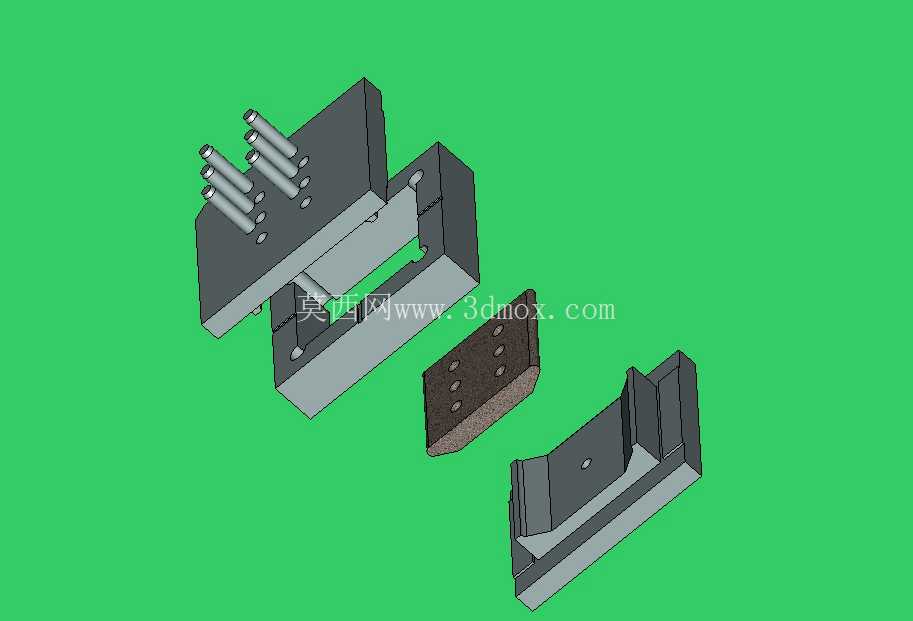

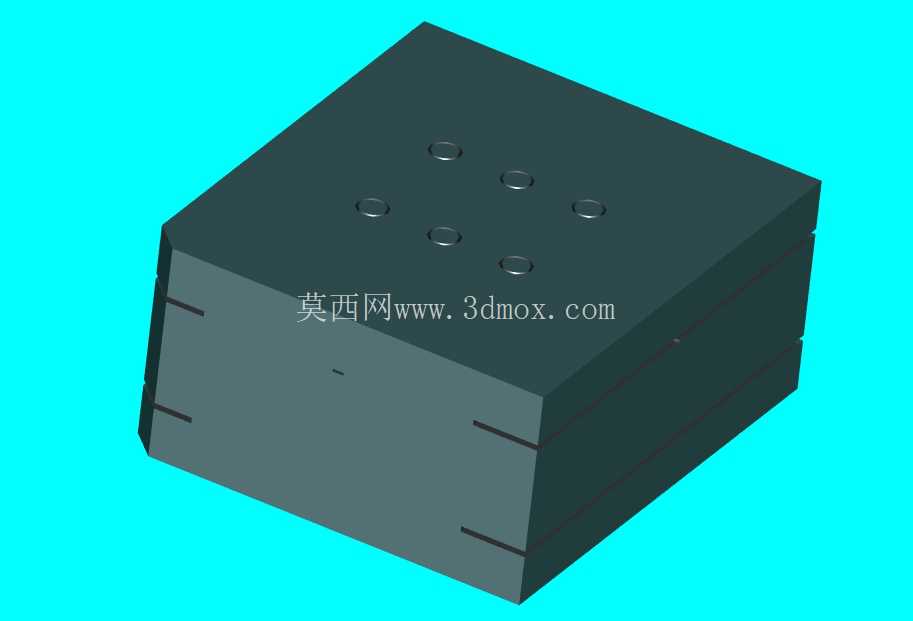

从结构组成来看，整套组件拆分后包含多组导向柱、双侧定位侧板、中部承托板、带密集定位孔的耐磨垫片以及端部挡料结构，导向柱采用等径圆柱设计，沿上模安装板呈矩阵排布，合模过程中可以通过与下模对应导向孔的滑动配合，保证上下模合模过程中无偏斜，不会出现型腔错位的问题；双侧定位侧板采用L型折弯结构，既可以作为浆料灌注过程中的侧部挡边，防止浆料从分型面侧部溢出，同时侧板上预留的安装孔位，可以直接通过紧固件与成型设备的工作台面连接，不需要额外设计转接工装，大幅缩短工装换型的调整时间。中部承托板的厚度经过针对性设计，刚好匹配陶瓷坯体的底部成型厚度，板件边缘做了小尺寸倒角处理，避免合模过程中锐角刮擦模腔内壁造成模腔损伤，同时也能减少坯体脱模时的卡滞问题。带密集孔位的耐磨垫片安装在承托板与挡料结构的贴合面之间，这些孔位一方面可以作为排气通道，在浆料灌注过程中快速排出型腔内的残留空气，避免坯体内部出现气孔缺陷，另一方面垫片采用耐磨材质制作，可以承受反复合模过程中的挤压磨损，延长整套工装的使用寿命，当垫片出现磨损超差时，只需要单独更换垫片即可，不需要更换整套工装结构，有效降低生产维护成本。

在设计思路上，这套结构充分考虑了陶瓷铸造工序的操作便利性，所有组件都采用拆分式设计，没有采用一体化焊接结构，日常清理模腔残留浆料时，可以将各组件完全拆分，清理各个贴合面的残留结块，避免残留结块累积导致合模间隙变大；同时各组件的安装定位都做了防呆设计，侧板与承托板的连接位置设置了定位止口，安装时不需要反复测量调整位置，只需要将止口对齐即可完成快速装配，即使是新入职的操作人员，也能在短时间内完成工装的拆装更换。

从安装边界来看，整套工装的整体外廓尺寸适配常规小型陶瓷成型机的工作台安装范围，导向柱的伸出长度经过匹配计算，合模到最终位置时，导向柱仍有足够的配合长度留在导向孔内，不会出现导向脱开的问题；各连接孔位的间距符合通用工装的安装孔距标准，可以直接适配多数现有成型设备的安装接口，不需要对现有设备进行改造即可直接投入使用。端部挡料结构的型面完全匹配陶瓷坯体的端部外形，成型后坯体的端面轮廓度可以控制在工艺要求范围内，不需要额外进行端面铣削加工，减少后续机加工序的工作量。在实际生产应用中，这类工装结构除了用于陶瓷浆料铸造成型，也可以通过更换对应型面的承托板与挡料件，适配不同外形陶瓷制品的成型需求，具备一定的通用性，不需要针对每一款产品重新制作整套工装，只需要更换与产品外形直接接触的成型零件即可，能够帮助生产车间压缩工装制作成本，缩短新产品的投产准备周期。
