机械装配用固定环拆卸专用工装结构

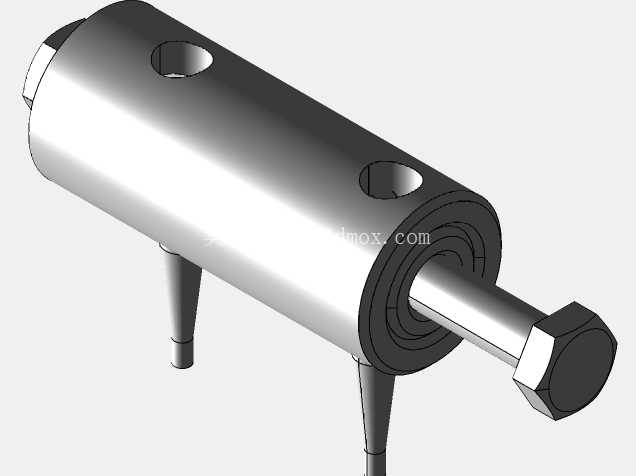

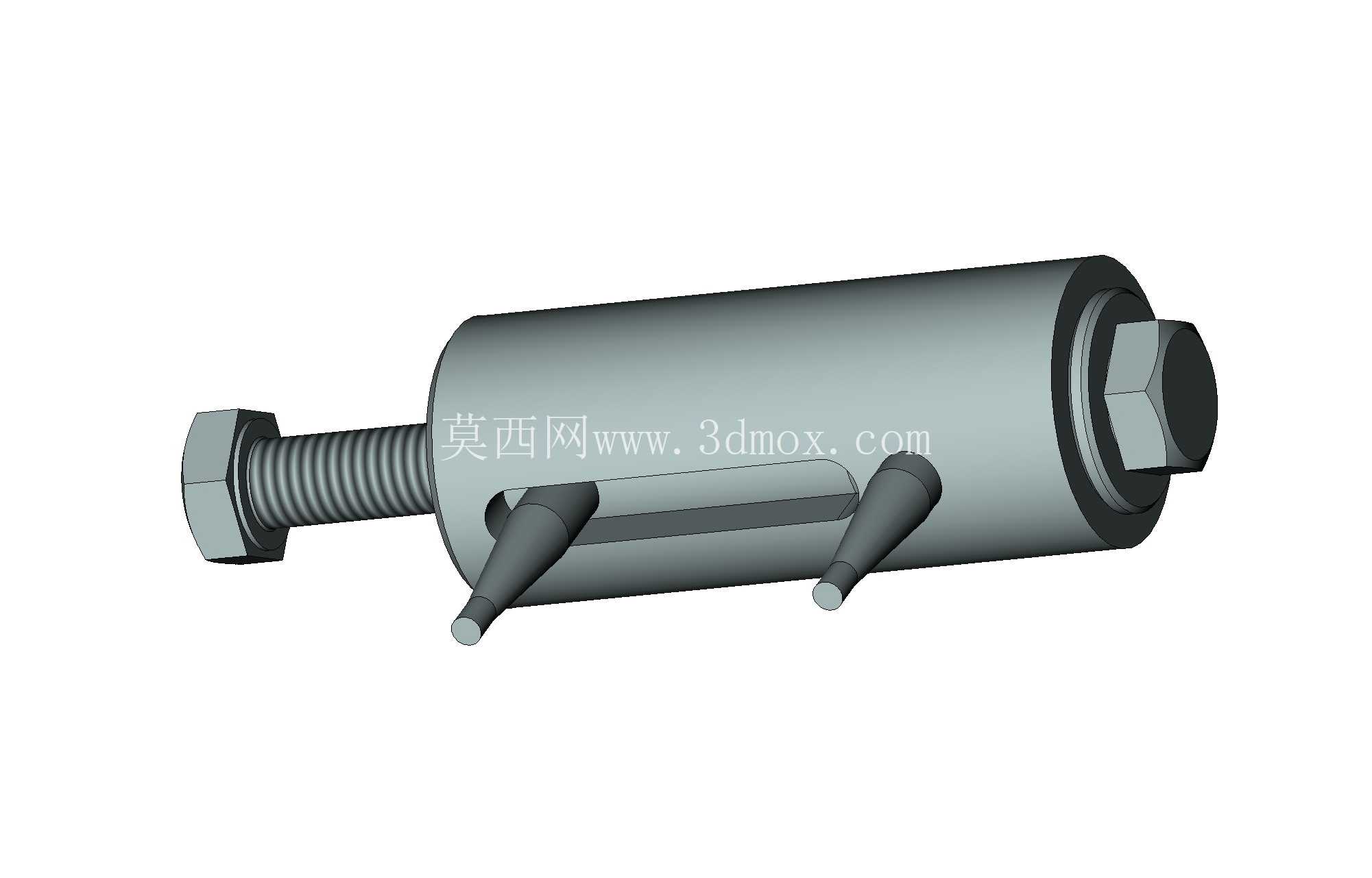

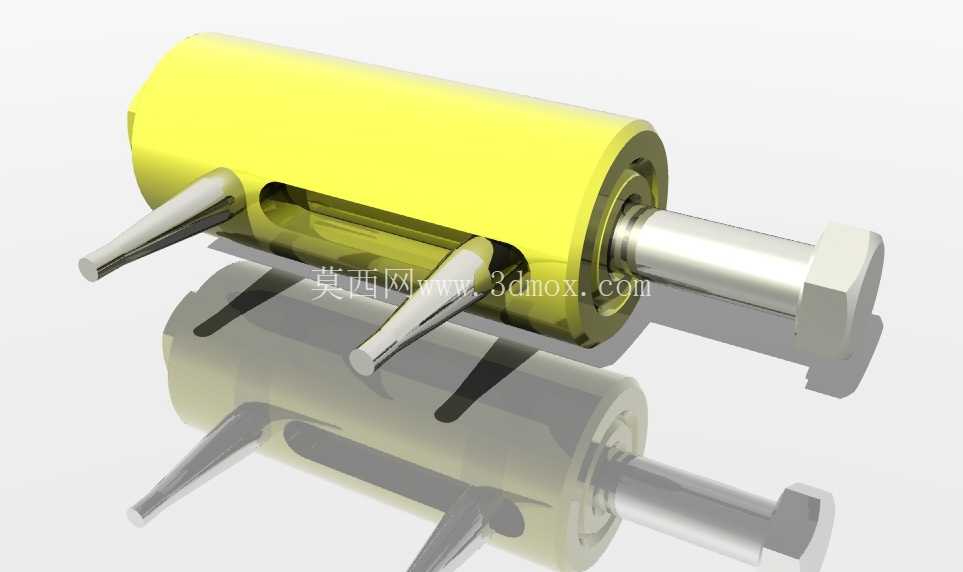

　　在机械装配与设备维保场景中，过盈配合固定环的拆卸一直是一线作业的常见痛点，这类固定环多应用于轴系定位、轴承内圈限位、衬套轴向固定等工位，常规的拉马结构往往受限于安装空间、卡接点位不足，容易在拆卸过程中划伤轴面、造成固定环变形甚至连带损伤相邻的精密配合部件，这款拆卸工装正是针对这类工况开发的专用作业器具。从结构逻辑来看，整套工具采用同轴施力的设计思路，核心受力部件为中心的传动螺杆，螺杆一端加工有标准外六角头，适配常规的开口扳手、套筒扳手施加扭矩，另一端通过螺纹与主体套筒形成螺旋传动副，转动螺杆时即可将扭矩转化为沿轴向的平稳顶推力，避免敲击作业带来的冲击载荷损伤工件。

　　主体套筒作为整套工具的承载基体，内腔做了阶梯式避让设计，作业时套筒端面可平稳抵靠在固定环周边的安装基准面上，不会对轴端的螺纹、中心孔等结构造成压伤，套筒侧壁对称布置的两个卡爪是直接与固定环接触的施力部件，卡爪前端做了楔形收口设计，可卡入固定环与安装基体之间的微小间隙，无需额外加工拆卸槽即可实现稳定勾连，两个卡爪沿套筒轴线对称分布，保证施力时固定环受力均匀，不会出现偏载卡滞、局部变形的问题。从实际作业的适配性来看，这套工具的外形尺寸充分考虑了常见中小型机械的轴端安装空间，套筒外径控制在紧凑范围内，可深入部分带沉台的装配工位完成作业，中心螺杆的行程覆盖了常规规格固定环的拆卸脱出距离，作业时无需中途调整工装位置即可一次性完成拆卸动作。

　　设计过程中针对受力薄弱点做了针对性强化，卡爪与套筒的连接部位做了圆弧过渡处理，避免应力集中导致的断裂失效，螺杆采用梯形螺纹传动，相比普通三角螺纹具备更好的承重能力与耐磨性能，长期反复使用也不会出现螺纹滑牙的问题。在设备维保车间、装配生产线的线下返修工位、小型机械加工门店的维修作业中，这类专用拆卸工具可大幅提升固定环类零件的拆卸效率，相比通用拉马，它不需要根据固定环尺寸频繁更换卡爪，针对对应规格的轴系固定环可直接对位操作，作业过程中施力方向始终与轴系轴线保持同轴，不会出现侧向力掰弯轴件、刮伤配合面的问题。

　　不同于敲击类拆卸方式会产生的冲击振动，螺旋施力的方式可平稳控制顶推速度，对于带密封件、精密轴承的装配工位，能有效避免冲击传导导致的密封失效、轴承滚道损伤等次生问题。工装的整体结构没有多余的复杂部件，日常维护仅需定期在螺纹传动部位涂抹润滑脂即可，卡爪的楔形工作面做了淬火硬化处理，长期卡接接触也不会出现卷边、磨损变形的情况，可满足高频次的作业使用需求。在实际选型适配时，只需确认待拆卸固定环的外径尺寸、轴端的可抵靠基准面直径与该工装的套筒内径、卡爪张开范围匹配，即可直接投入使用，无需额外制作过渡辅具，对于批量装配同规格轴系组件的生产线，还可将该工装与电动扭矩扳手配合，进一步提升拆卸作业的效率，降低一线操作人员的劳动强度。
