槽轮间歇传动机构三维结构设计

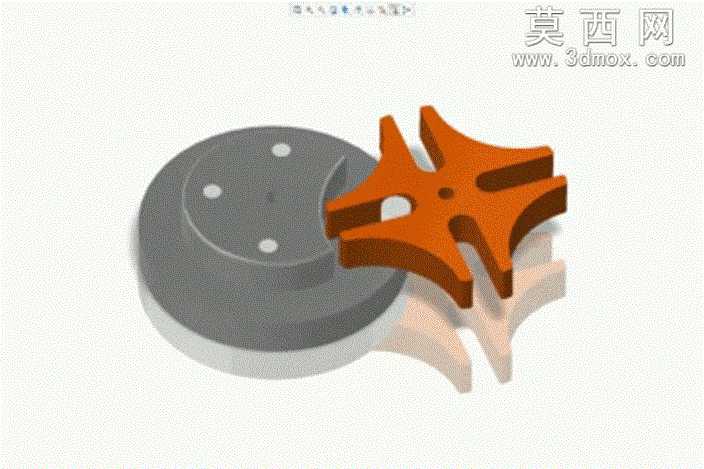

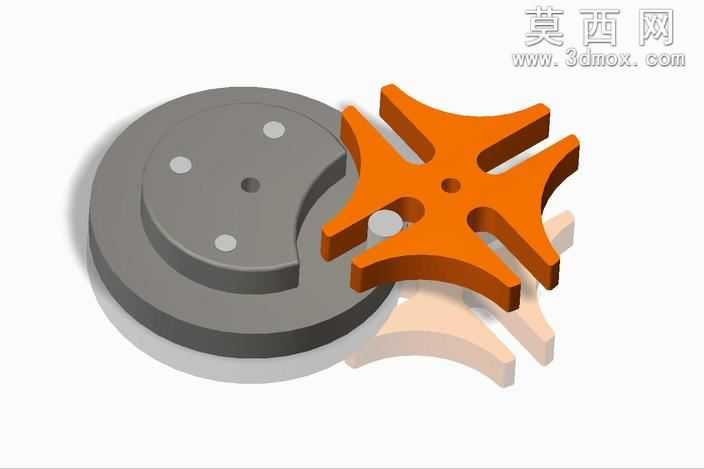

本作品为典型的日内瓦轮也就是槽轮间歇传动机构，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计手册中槽轮机构的设计规范，对主动拨盘与从动槽轮的配合尺寸进行精准约束，确保机构运动过程中无卡滞、无干涉。建模阶段首先完成主动拨盘的基体绘制，通过旋转特征生成拨盘的圆柱基体，在对应位置切除出圆柱销的安装孔，同时对拨盘的锁止弧面进行曲率连续处理，保证锁止阶段从动槽轮能够被稳定定位，不会出现多余的转动偏移。随后进行从动槽轮的建模，根据槽数设计要求绘制星形的槽轮外轮廓，通过拉伸特征生成槽轮的实体基体，在对应径向位置切除出与圆柱销适配的径向槽，槽的侧壁做了微小的拔模斜度处理，既可以降低运动过程中的摩擦磨损，也能避免装配时出现过定位问题，槽轮中心的安装轴孔与键槽特征也按照标准传动件的尺寸规范完成设计，方便后续与输出轴进行装配连接。材质与渲染阶段，主动拨盘采用深灰色哑光金属材质，模拟铸铁构件的表面质感，添加了细微的磨砂纹理与均匀的金属反光效果，还原普通机械传动件的真实外观；从动槽轮采用橙红色工程塑料材质，添加了轻微的光泽度与表面颗粒感，区分两个核心构件的同时，也清晰展现出槽轮的轮廓结构与槽口细节；底部的安装基座采用浅米色哑光材质，模拟工程塑料底座的质感，衬托出核心传动部件的结构特征。渲染时采用柔和的顶侧光源，在构件下方投射出自然的软阴影，增强模型的立体感与空间层次，同时对锁止弧面、槽口边缘等关键配合位置进行了光影强化，方便观察两个构件的配合关系。结构设计上，该机构为单圆柱销外槽轮结构，主动拨盘连续回转时，圆柱销进入从动槽轮的径向槽时会带动槽轮做间歇转动，当圆柱销脱离径向槽后，拨盘的锁止弧面与槽轮的凹弧面贴合，将槽轮锁止在固定位置，实现将连续回转运动转换为单向间歇转动的功能，这类结构常被应用在自动化转台、电影放映机输片机构、多工位自动化设备的分度结构中，具备结构简单、工作可靠、转位迅速的机械特性。建模过程中对所有运动配合面都进行了圆角过渡处理，消除应力集中的尖角特征，既提升了构件的结构强度，也让模型的外观更符合实际工业产品的加工工艺要求，整体装配完成后经过运动仿真验证，机构的运动行程、锁止定位精度都符合设计预期，能够直观展现槽轮机构的工作原理与结构特点。
