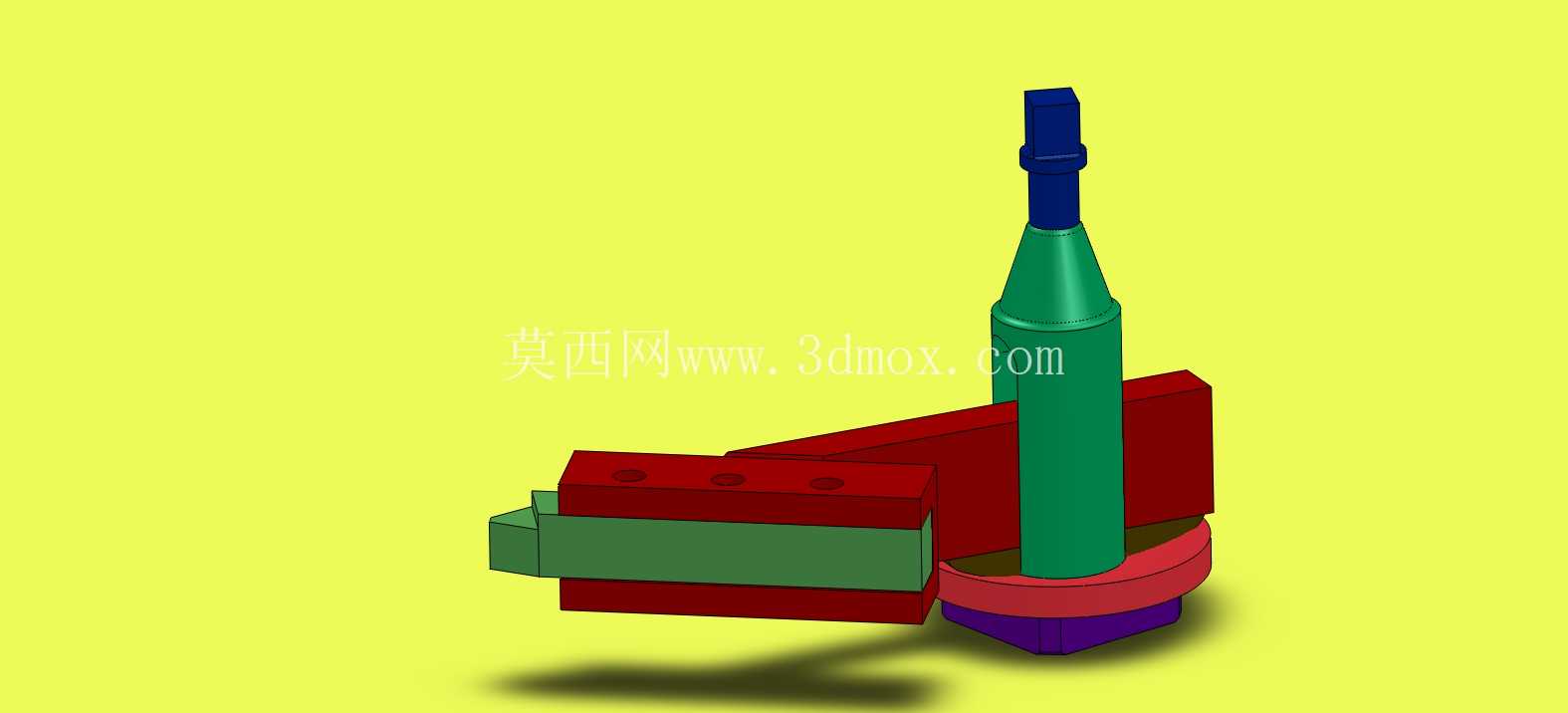

Logan200车床配套刀架结构设计

　　在普通卧式车床的金属切削作业场景里，刀架是直接决定加工精度、换刀效率与切削稳定性的核心功能部件，这款适配Logan 200型车床的刀架结构，完全围绕小型车床的加工工况做针对性设计，没有冗余的复杂结构，所有尺寸边界都严格匹配原厂车床的中拖板安装位，不需要额外做安装面的二次加工就能直接替换原有刀架部件。从实际加工场景来看，小型卧式车床常承担小批量零件车削、修配加工、教学实训类作业，刀架需要频繁切换外圆车刀、切断刀、螺纹车刀、内孔刀等不同刀具，这款刀架的装夹基面做了等高处理，每一个刀位的定位面都经过平面度校验，装夹刀具时不需要反复垫垫片调整刀尖高度，能大幅减少换刀时的辅助对刀时间。

　　刀架的核心锁紧结构采用了斜面增力锁紧设计，当锁紧手柄扳动到位时，内部的楔形块会推动各刀位的压块同步压紧刀具侧基面，相比传统的单螺栓顶紧结构，锁紧力分布更均匀，即便在大进给量切削、断续切削的工况下，也不会出现刀具移位、让刀的问题，能有效保证加工面的粗糙度与尺寸一致性。从安装边界来看，这款刀架的底部连接法兰完全匹配Logan 200车床中拖板的T型槽间距，连接螺栓的孔位公差控制在0.02mm以内，安装后刀架的回转中心与车床主轴中心的同轴度偏差不超过0.01mm，不会出现换刀后刀尖高度漂移的问题。刀架的回转分度结构采用了端面齿盘定位，每一个刀位的分度精度都能控制在±0.005mm以内，重复定位精度稳定，即便多次换刀加工同一批次零件，也能保证尺寸的一致性，不需要每次换刀都重新试切对刀。在结构设计思路上，这款刀架没有采用电动、液压等复杂的自动换刀结构，完全适配小型车床的手动操作习惯，所有操作手柄的位置都符合车床操作人员的常规操作动线，站在车床操作位不需要大幅侧身就能完成刀架的松开、转位、锁紧全套动作，操作行程短，发力顺畅。

　　刀架的外露部件都做了倒角处理，没有尖锐的凸起棱角，避免操作过程中剐蹭操作人员，同时各运动副之间都预留了润滑脂加注通道，日常维护时只需要定期在注油点加注润滑脂，就能保证回转动作顺畅，不会出现卡滞、锁紧不到位的问题。从刀具装夹的适配性来看，这款刀架的刀槽尺寸兼容常规的20mm见方车刀刀柄，同时可以通过加装过渡套适配更小规格的刀柄，也能装夹镗刀杆、钻夹头等辅助切削工具，覆盖小型车床90%以上的常规加工需求。刀架的上部导向结构做了防尘处理，配合密封胶条能阻挡切削过程中产生的铁屑、切削液进入刀架内部的分度与锁紧结构，避免铁屑卡滞造成的分度不准、锁紧失效问题，延长部件的使用寿命。

　　在实际切削测试中，这款刀架在承担0.3mm/r进给量、2mm背吃刀量的外圆车削作业时，刀架本体的振动幅值控制在0.003mm以内，不会因为刚性不足产生振纹，加工出的工件表面粗糙度能稳定达到Ra1.6的水平，完全满足常规机械加工的精度要求。针对小型车床常遇到的狭小空间加工场景，这款刀架的外形轮廓做了收窄设计，刀架最大回转半径比同规格通用刀架小8mm，在加工小直径内孔、端面台阶靠近中心位置时，刀架不会和卡盘、工件发生干涉，能拓展车床的加工范围。刀架的各零部件都采用了模块化设计，锁紧块、定位齿盘、压刀块这些易损件都可以单独拆卸更换，不需要整体更换刀架总成，能降低后期的维护成本。
