TEVO3D打印机耗材线轴固定支撑座

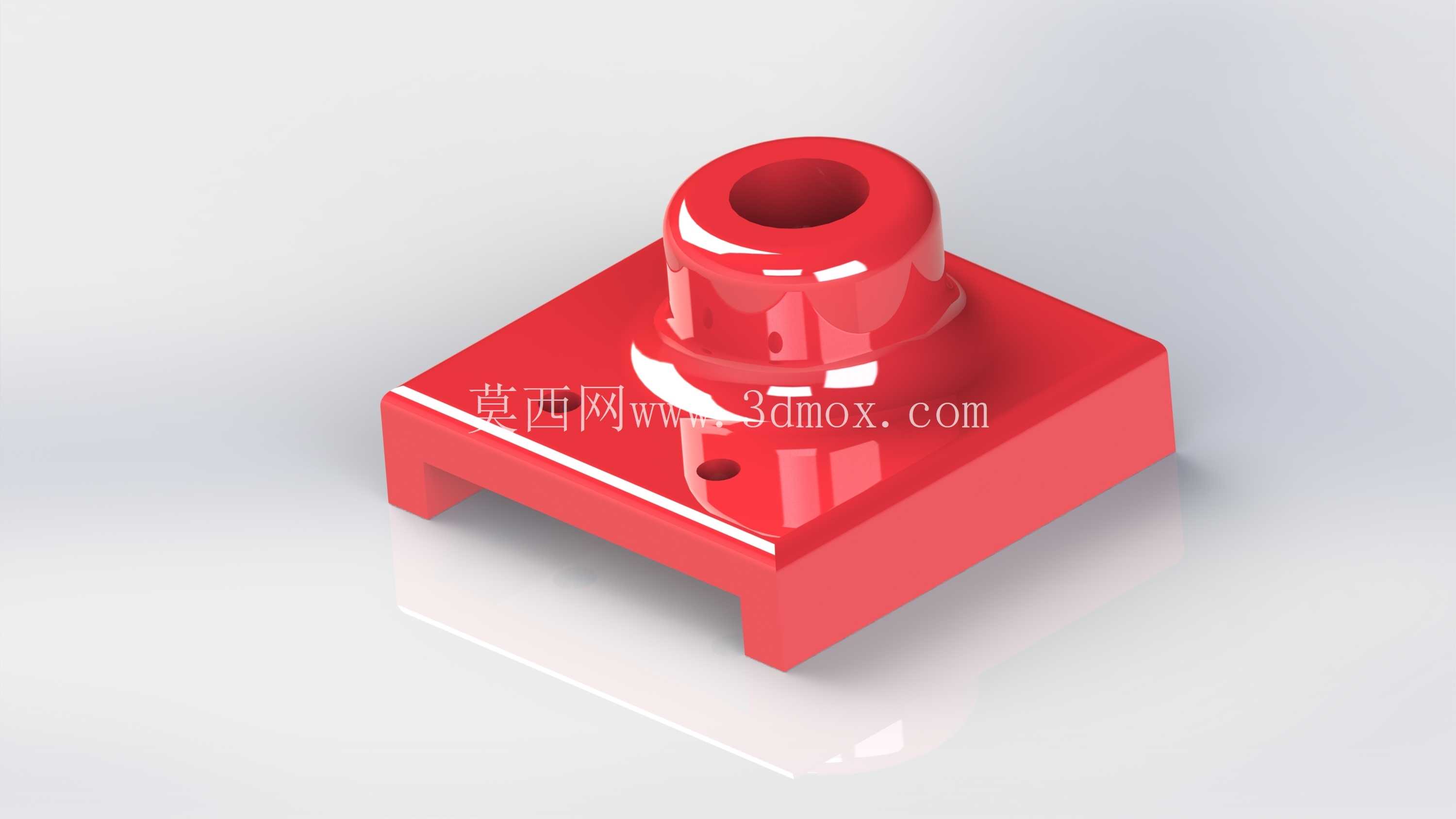

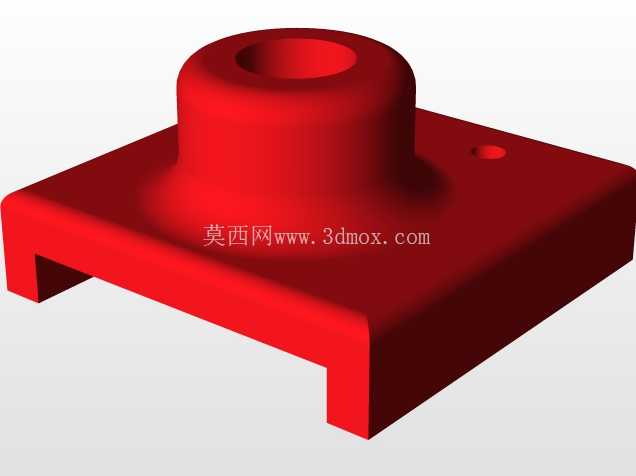

　　从结构设计逻辑来看，整个零件采用一体化注塑/3D打印成型的结构方案，底部为带双侧卡槽的方形安装基座，卡槽的宽度与设备型材框架的安装边尺寸做了公差匹配，安装时无需额外打孔或者加装复杂连接件，直接卡入设备框架对应位置的型材槽内即可完成初步固定，基座上预留的小孔可穿入锁紧螺丝完成二次紧固，避免设备运行过程中振动导致支撑座移位。上部的凸台结构为线轴的承载转轴位，凸台的外径尺寸匹配常规1kg装3D打印耗材线轴的中心孔内径，凸台顶端做了圆角过渡处理，安装线轴时可以顺畅导入，无需刻意对准孔位，凸台的高度经过测算，刚好能覆盖常规线轴的中心孔深度，同时预留0.2mm的转动间隙，保证线轴在送丝拉扯过程中可以灵活转动，不会出现卡滞。在桌面级FDM3D打印设备的日常运行场景中，耗材线轴的放置稳定性直接决定了送丝过程的顺畅度，一旦线轴出现卡滞、偏移或者转动阻力过大的问题，轻则出现送丝打滑、打印层厚不均的瑕疵，重则直接导致断料、打印中断，造成耗材与时间的双重浪费。这款适配TEVO系列3D打印机的线轴支撑座，正是针对桌面级设备耗材架常见的安装适配差、转动阻力不均、长期使用易磨损的痛点设计的功能结构件。

　　从功能特性上看，支撑座的方形基座底面做了平面度处理，和型材安装面贴合后不会出现翘边、晃动的问题，两侧的卡槽内侧做了微小的防滑纹路，卡入型材后即使不锁螺丝也能提供足够的静摩擦力抵抗日常送丝的拉扯力。上部承载凸台的表面做了低粗糙度处理，减少线轴转动时的摩擦阻力，避免送丝过程中阻力过大导致挤出机齿轮磨蚀耗材。整个零件的壁厚做了均匀化处理，基座位置壁厚3mm，凸台位置壁厚2.5mm，既保证了长期承载1kg耗材线轴的结构强度，不会出现长期受压变形的问题，也不会因为壁厚过大导致成型过程中出现缩痕、内应力集中的缺陷。

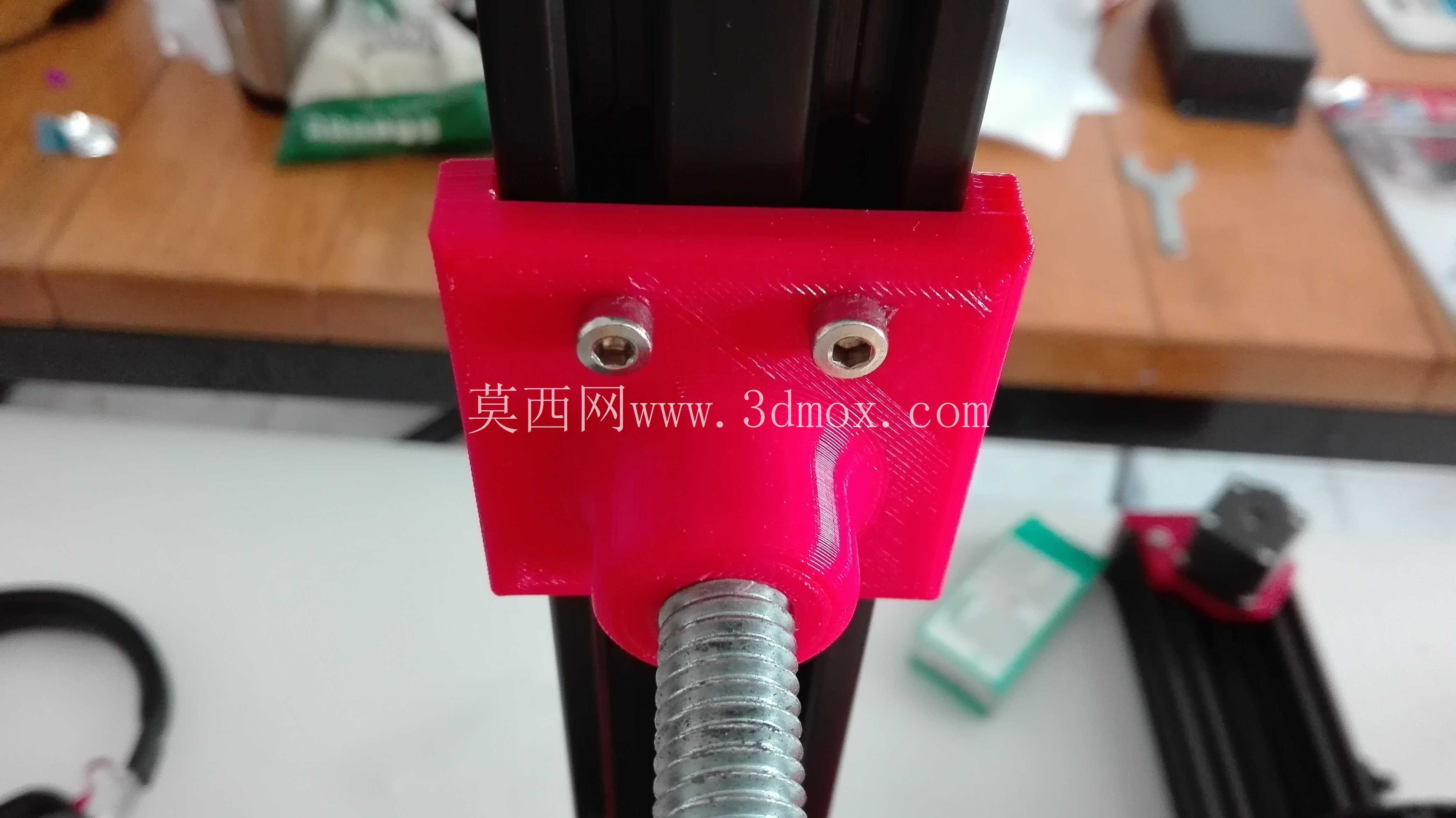

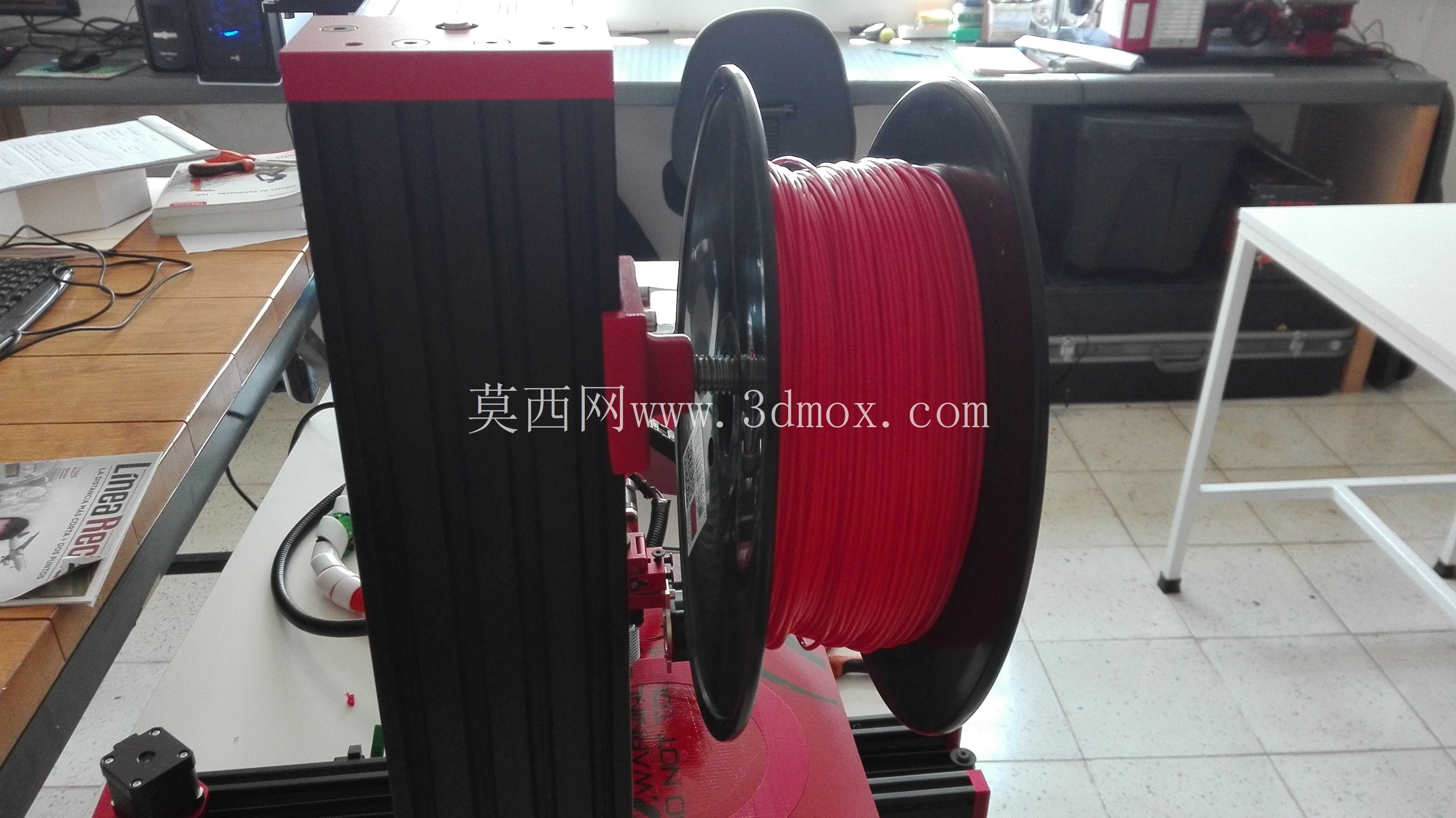

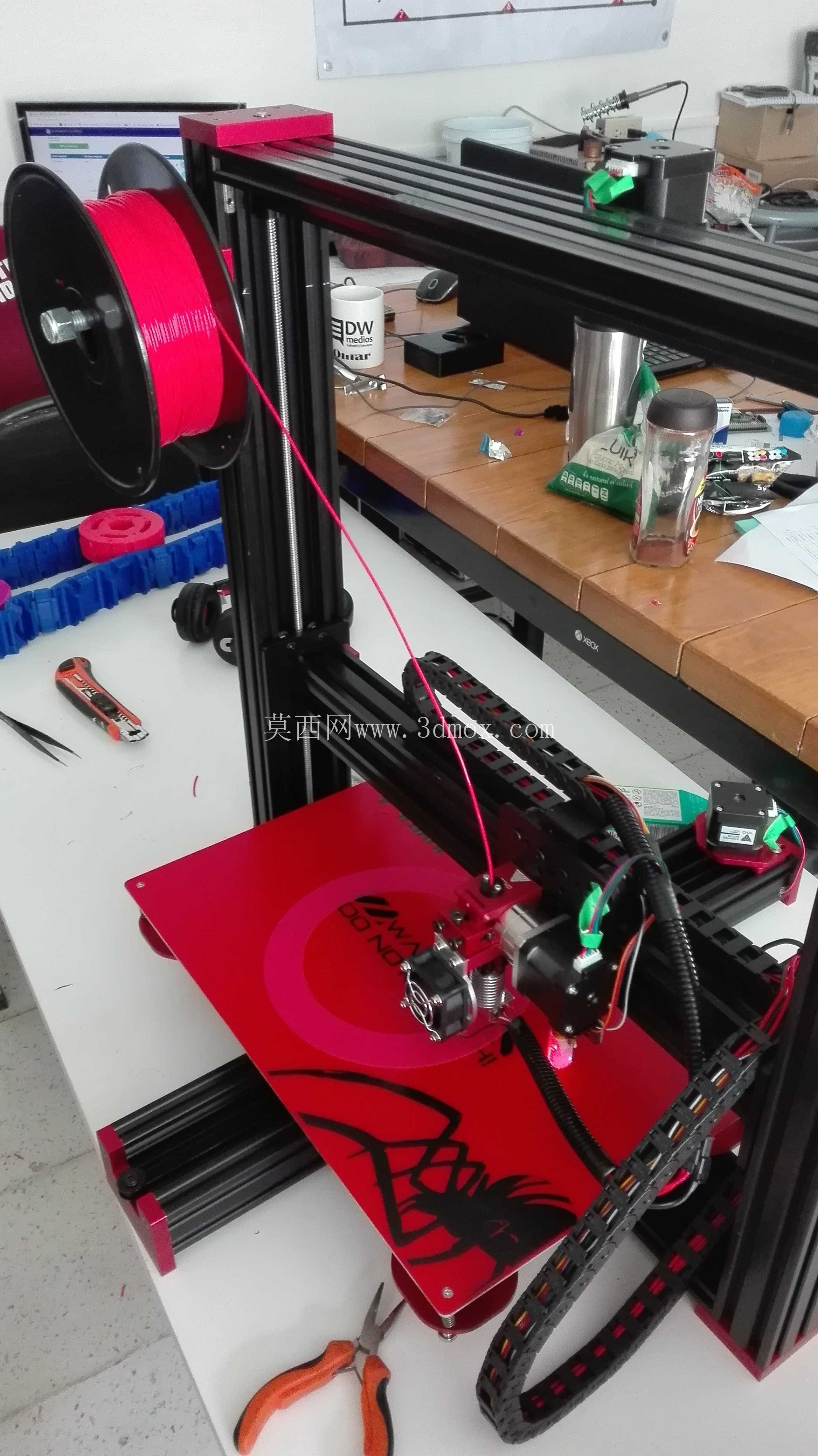

　　在实际安装使用过程中，该支撑座的安装边界完全适配TEVO系列桌面3D打印机的框架型材位置，安装后不会和设备的X轴、Z轴运动行程产生干涉，线轴安装后耗材引出的角度刚好对准挤出机的进料口，不会出现耗材弯折角度过大导致的送丝阻力陡增问题。相比很多桌面设备原配的悬臂式耗材架，这种一体式支撑座的结构刚性更强，不会因为线轴重量导致支架下垂变形，长期使用也不会出现转轴磨损导致的线轴跳动问题，尤其是在使用PLA、ABS、PETG等不同硬度的耗材时，稳定的支撑结构可以保证送丝张力恒定，有效提升打印成品的层间结合质量与表面精度。

　　从设计细节的考量上，凸台根部和基座连接的位置做了R1.5的圆角过渡，避免应力集中导致的连接位置断裂，即使在频繁更换线轴的插拔受力下，也能保证结构的耐用性。基座的边角位置全部做了C1倒角处理，安装和更换耗材时不会划伤操作人员的手部，也不会刮蹭耗材表面导致耗材产生碎屑进入挤出机。整个结构没有多余的装饰性设计，所有几何特征都服务于安装固定、承载转动、避免干涉的实际功能需求，没有冗余结构，不管是采用FDM工艺直接打印制作，还是采用注塑工艺批量生产，都具备良好的工艺可行性，成型后无需额外的后处理工序即可直接投入使用。在实际打印车间的批量设备部署场景中，这种标准化的支撑座可以统一适配同型号设备的耗材安装位，减少不同设备耗材架不通用导致的配件管理成本，稳定的转动性能也能降低设备运维的频次，减少因为耗材架故障导致的打印失败率。
