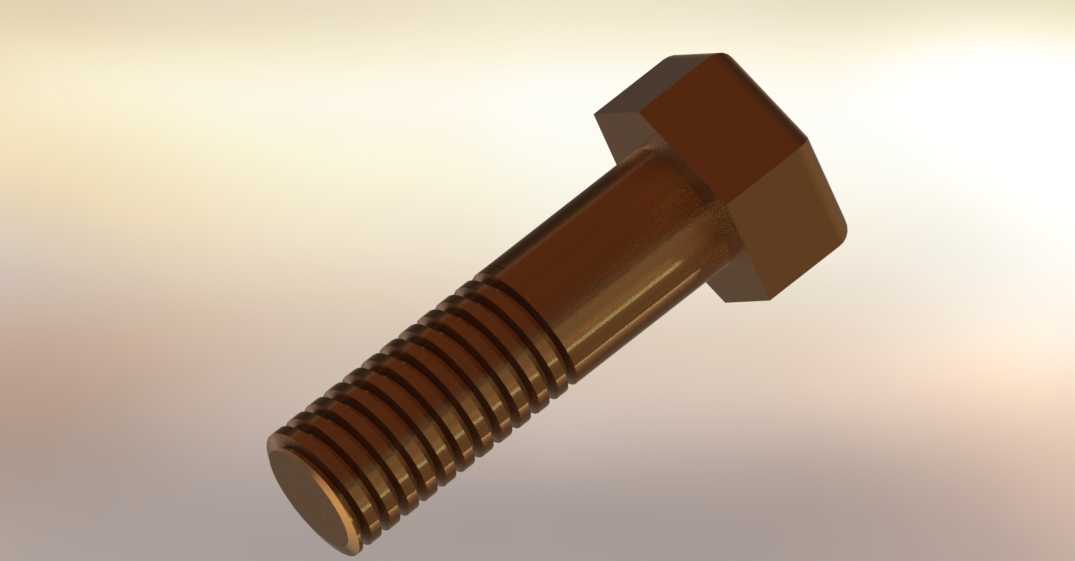

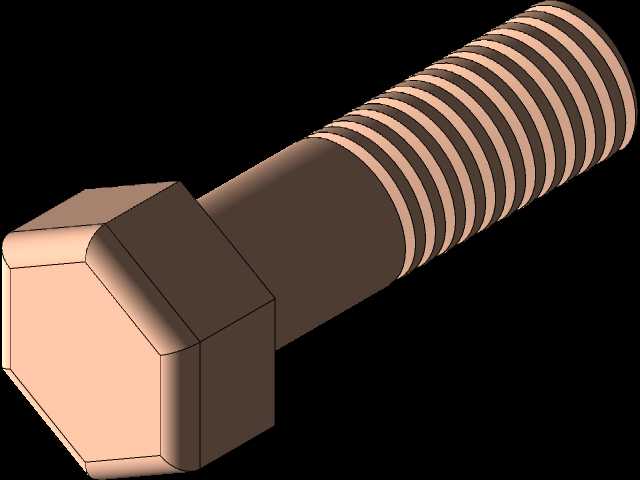

外六角全螺纹铜制紧固螺栓结构设计

　　这类外六角全螺纹紧固件在低压电气柜体装配、小型流体管路接驳、精密仪器内部构件锁附场景中应用十分广泛，铜材质的选型本身就对应了特定的工况需求：相比普通碳钢螺栓，铜件的导电性能更优，在需要跨接接地的电气连接点位，能有效降低接触电阻，避免大电流通过时接触面发热烧蚀；同时铜的耐大气腐蚀、耐弱介质腐蚀特性，也让它在潮湿工况、轻度腐蚀环境下的连接件选型中成为优先选项，不需要额外做镀锌、达克罗等表面处理就能满足长期使用的防护要求。从结构设计逻辑来看，外六角的头部造型完全适配标准开口扳手、套筒扳手的施力需求，六个受力面的夹角经过标准角度校核，扳手卡合后不会出现打滑跳齿的问题，头部厚度的取值兼顾了施力时的结构强度与安装空间的占用，

　　不会因为头部过薄导致拧紧紧固时头部棱角崩裂，也不会因为头部过厚挤占周边构件的安装空间。杆部采用全螺纹设计，和半螺纹螺栓相比，它的锁附行程调整范围更大，不需要严格控制被连接件的总厚度来匹配光杆段长度，在被连接件厚度存在公差波动、或者需要加装调整垫片、密封垫片的场景下，全螺纹结构能灵活适配不同的总装厚度，不会出现光杆段顶住螺纹孔底部导致锁附不到位的问题。螺纹段的牙型采用通用公制三角螺纹设计，牙型角60度，牙顶和牙底都做了微小的圆弧过渡处理，一方面能降低螺纹拧合时的应力集中，避免反复拆装过程中牙型崩损，另一方面也能让螺纹副的配合更顺畅，不会出现卡滞、错牙的问题。从安装边界来看，这类螺栓的对边宽度严格遵循通用紧固件的尺寸规范，

　　设计装配空间时，只要预留出对应规格扳手的回转空间，就能顺利完成拧紧操作，不需要定制特殊的安装工具；头部下端的支撑面做了平面度处理，锁附后和被连接件表面的接触面积均匀，不会因为支撑面倾斜导致预紧力偏斜，出现连接件松动、密封面压合不均泄漏的问题。在实际选型应用中，要注意铜螺栓的强度等级相比碳钢螺栓更低，不能用在高强度重载的结构连接点位，比如重型设备的机架承重连接、大载荷的传动构件锁附场景就不适用，它更适合低载荷、有导电或防腐需求的装配场景。建模过程中，螺纹段的收尾部分做了合理的退刀结构设计，和实际车削加工的工艺特征保持一致，不会出现螺纹直接截断的不合理结构，头部和杆部的过渡位置做了圆角处理，避免热处理或者受力时出现应力集中导致的断裂问题，整个零件的结构特征完全匹配实际量产紧固件的工艺要求，不管是用来做装配干涉检查、还是做设备的爆炸视图演示，都能直接复用，不需要再额外调整结构细节。
