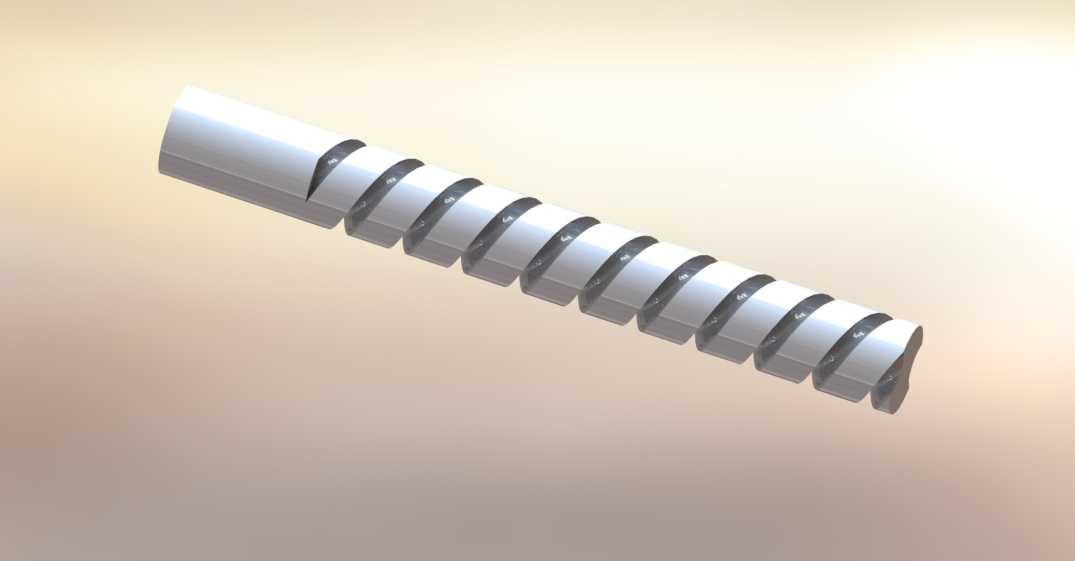

带螺旋导槽圆柱导向传动杆件

　　这类带连续螺旋导槽的圆柱杆件，在轻工包装、物料输送、小型自动化进给机构里应用十分普遍，很多需要把直线往复动作和旋转动作做小范围转换的工位，都会用到这类结构件，相比单独搭配丝杠螺母或者齿轮齿条的组合，这类一体加工出导槽的杆件零件数量更少，装配累积误差更容易控制，在轻载、短行程的动作场景里稳定性表现更好。从实际使用场景来看，这类杆件常作为小型执行机构的核心传动件，比如在软袋包装的封口导向工位、小零件排序送料的分料机构里，它可以配合槽内的滑动销钉，把输入端的直线推拉动作转化为输出端的定角度间歇旋转，或者反过来把旋转输入转化为受控的直线位移，不需要额外添加传动换向组件，能有效压缩机构的整体安装空间，很适合布局紧凑的桌面型自动化设备。

　　在功能特性上，杆件本体采用圆柱基体结构，外圆面加工出等导程的连续螺旋凹槽，槽的截面做了圆弧过渡处理，能降低滑动销在槽内移动时的接触应力，减少长期往复动作带来的磨损，杆件两端预留了光轴安装段，可以直接穿入带衬套的安装座内做回转或者滑动支撑，不需要额外设计复杂的连接法兰，安装调试时只需要保证两端支撑座的同轴度，就能让杆件动作顺畅，不会出现卡滞问题。设计这类构件的时候，首先要匹配机构的动作行程和旋转角度要求，通过导程计算确定螺旋槽的升角，升角不能过大也不能过小，升角过大会导致滑动销受力的径向分力占比过高，容易出现自锁卡滞，升角过小则会让相同直线行程下的旋转角度不足，达不到动作要求；槽宽的尺寸要和配套的滑动销直径做间隙配合，间隙量控制在0.

　　02到0.05毫米之间，既要保证滑动顺畅，又要避免间隙过大带来的传动回差，影响工位的动作精度。从安装边界来看，这类杆件的整体外径要和安装座的衬套内孔匹配，两端光轴段的长度要覆盖支撑座的安装厚度，同时预留1到2毫米的轴向窜动间隙，避免热胀冷缩或者装配误差导致杆件转动时被顶死；螺旋槽的有效工作长度要比实际需要的动作行程长5到8毫米，在槽的两端做平滑的过渡收尾，防止滑动销移动到行程端点时出现硬碰撞，延长零件的使用寿命。实际建模过程中，要先确定杆件的基体直径，再根据计算好的导程绘制螺旋扫描路径，通过切除扫描生成连续的导槽结构，槽底和槽壁的交接处要做R0.3到R0.5的圆角处理，避免加工时出现应力集中，同时也能减少热处理环节的开裂风险；

　　两端的安装轴段要做同轴度公差标注，保证和支撑衬套配合时的回转精度，导槽的工作面要标注粗糙度要求，一般控制在Ra1.6以内，降低滑动摩擦带来的损耗。在设备维护层面，这类杆件的导槽部分需要定期涂抹润滑脂，避免滑动销和槽壁干摩擦导致的槽面拉伤，日常巡检时要注意检查槽边有没有出现毛刺或者磨损凹陷，如果发现槽宽磨损量超过0.1毫米，就要及时更换杆件，避免动作精度下降导致整个工位出现卡料或者错位问题。相比分体式的换向传动结构，这类一体成型的螺旋导槽杆件没有多余的连接紧固件，在高速往复动作的场景下不会出现紧固件松动的问题，运行噪音更低，很适合对运行平稳性有一定要求的小型自动化设备，在3C电子小零件组装、文具生产、食品小包装分拣这类轻载工况里，这类构件的应用占比正在逐步提升，很多结构工程师在做紧凑工位设计时，都会优先考虑这类结构来简化传动链路，减少设备的零件总数，降低后期的维护成本。
