实验室酒精配药定量加注装置结构设计

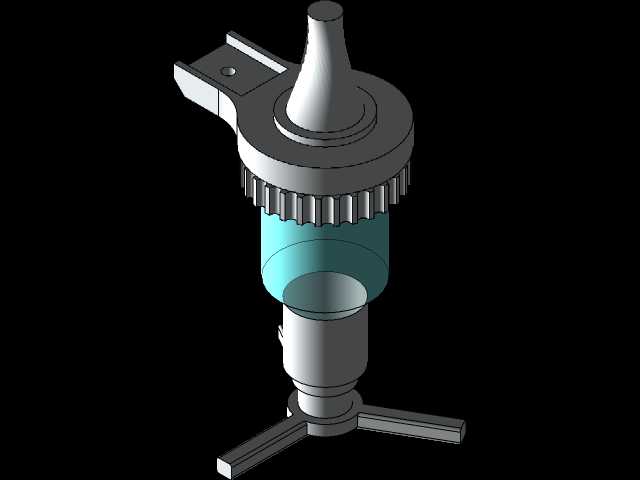

　　在医药制剂、生物实验室、精细化工小批量配液场景中，小剂量溶剂的精准定量加注一直是影响配液精度的核心环节，这款酒精配药加注结构正是针对这类场景开发的手动定量加注部件，区别于大型工业加注设备的大流量、高压力设计，它更适配小容量、高精度、操作频次高的桌面级配药作业需求。从结构功能来看，该装置核心分为三个功能段：顶部的锥状注液嘴做了收窄导流设计，出液端口径控制在极小范围，加注时可避免液体挂壁、滴漏，能精准对准容量瓶、试剂管等小口径容器的入口，减少溶剂飞溅损耗；中部的储液腔采用透明可视化结构设计，作业人员可直接观察腔体内酒精液位，配合带齿圈的调节环结构，旋转齿圈即可调整活塞行程，以此控制单次加注的溶剂容量，齿圈的周向齿形做了防滑处理，

　　戴乳胶手套操作时也能顺畅转动调节，不会出现打滑脱手的情况；侧方延伸的带孔安装支耳是为了将装置固定在配药工作台的支架上，安装孔位适配常规的M4紧固螺丝，安装时支耳的平面与工作台安装面完全贴合，可保证装置整体垂直固定，避免倾斜导致的储液腔液位偏差、加注量不准问题。底部的三翼式操作手柄是手动驱动部件，三个翼片呈120度均匀分布，按压任意一个翼片都能带动内部活塞下行，将储液腔内的酒精从顶部注液嘴压出，松开手柄后内置的复位弹簧会带动活塞上行，从连接的酒精储液桶内抽吸定量溶剂进入储液腔，完成一次加注循环，这种三翼设计相比单手柄操作，作业人员不用刻意调整手部位置就能触发加注，长时间重复操作的疲劳度更低。

　　设计过程中首先考虑的是接触流体部分的材质兼容性，酒精属于易挥发、有一定腐蚀性的有机溶剂，所有与酒精接触的腔体内壁、活塞密封件、注液嘴流道都需要选用耐溶剂腐蚀的材质，避免长期使用后材质溶出污染药剂，或是密封件溶胀导致的密封失效、漏液问题。其次是定量精度的控制，活塞与腔体内壁的配合间隙控制在微米级，配合低摩擦的密封件，既保证活塞上下运动顺畅无卡滞，又不会出现内漏导致的加注量偏差，调节环的行程刻度与齿圈的转动角度做了对应匹配，每转动一个齿位对应的加注量变化控制在0.1ml级别，可满足常规配药场景的精度要求。安装边界方面，装置整体垂直高度控制在150mm以内，最大外径不超过60mm，侧方支耳的安装孔中心距装置主体轴线的距离为35mm，

　　固定在工作台支架上时不会占用过多桌面操作空间，注液嘴的伸出高度可根据常用容器的高度通过支架上下调整，适配10ml到100ml不同高度的试剂容器。实际使用时，该装置不需要外接电源和气源，纯机械结构的可靠性更高，在没有配套动力的小型实验室、移动配药点都能直接使用，相比胶头滴管、移液枪这类手动取液工具，它可以固定在工位上实现连续定量加注，不用反复吸取溶剂，作业效率提升明显，同时固定的加注行程也能减少人工操作带来的剂量误差，保证每一批次配药的溶剂添加量一致性。结构上还做了防挥发设计，注液嘴在非加注状态下会通过活塞的复位动作封闭流道，减少酒精的自然挥发损耗，也能避免空气中的杂质落入流道污染溶剂，日常维护时只需要定期拆下活塞组件更换密封件、清洗流道即可，拆装不需要专用工具，维护门槛很低，适合非专业设备维护人员的实验室场景使用。
