双孔异形连接固定件结构设计

　　在各类轻型机械装配、非标自动化线体辅件安装、小型工装夹具的搭建场景里，这类双孔异形连接固定件的使用频率远超常规标准紧固件，它主要用来解决两个存在小幅位差、安装面不在同一平面的部件之间的刚性连接需求，弥补标准直片式连接件无法适配错位安装孔位的缺陷。从实际使用场景来看，这类零件常出现在小型输送线的侧边挡条固定、桌面级工装的定位块锁紧、3D打印设备的外围辅件安装、小型实验台架的杆件连接位置，相比标准角码，它的异形轮廓可以避开安装位置周边的凸起结构，不需要额外对安装基面做铣削避让处理，能大幅减少现场装配的二次加工工作量。

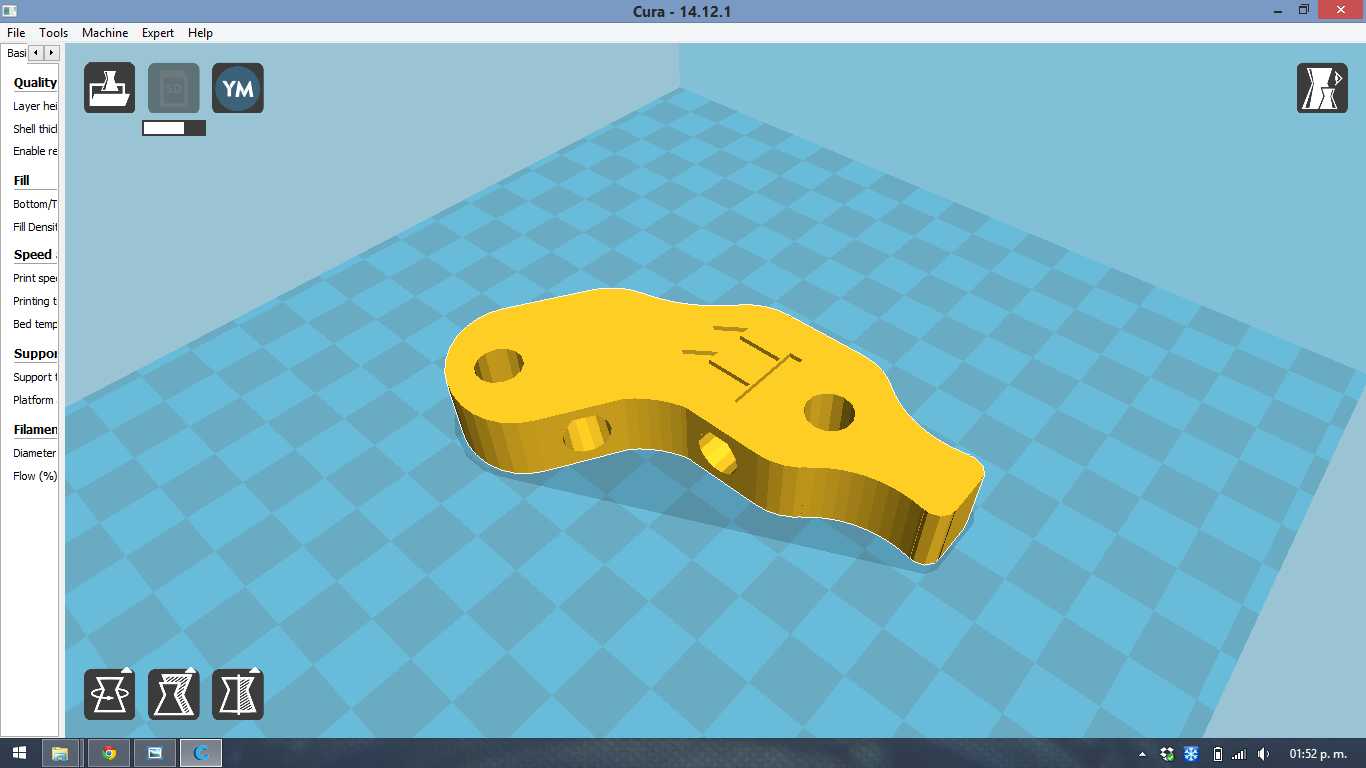

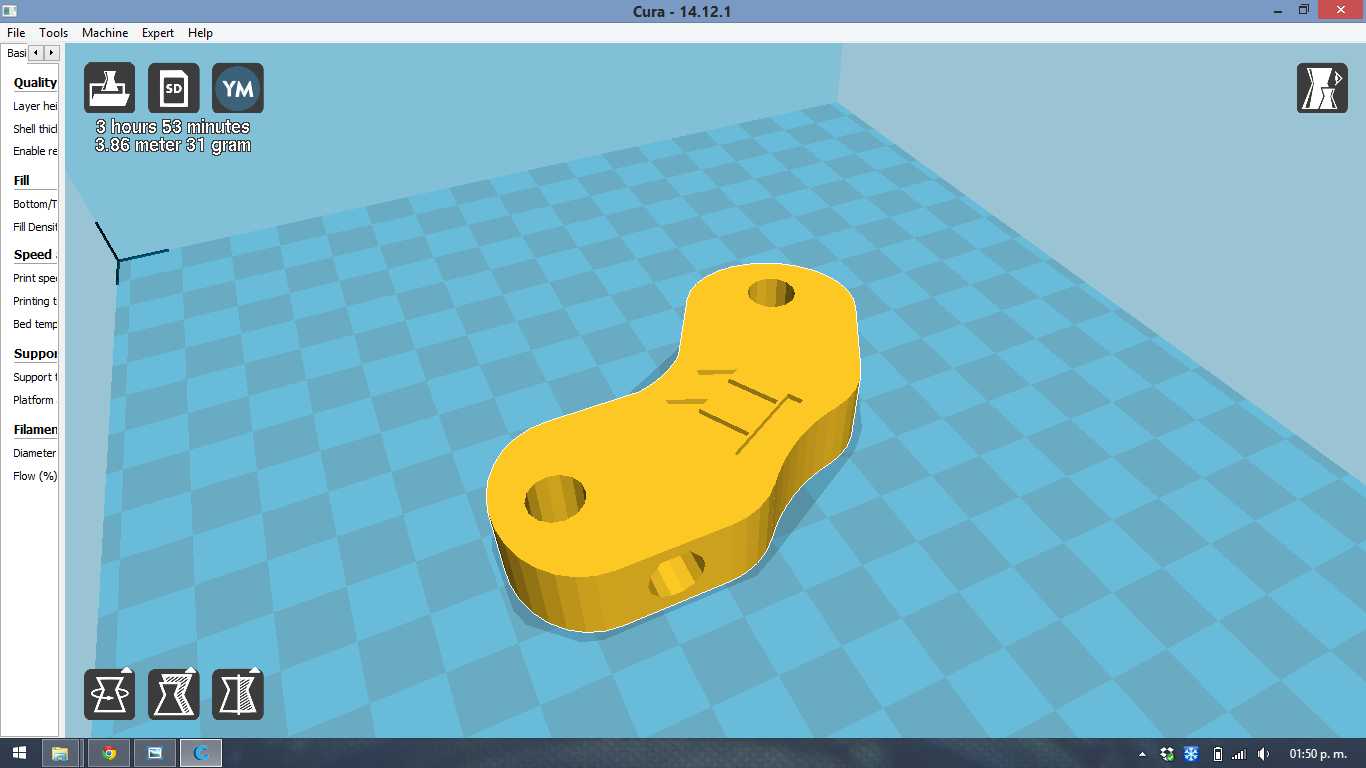

　　从功能特性上看，零件两端的通孔为同轴度经过校准的安装过孔，孔位边缘做了小尺寸倒角处理，装配时可以快速引导螺栓穿入，不会出现孔口毛刺卡滞螺栓螺纹的问题；零件中部的内凹曲面轮廓，是经过安装空间校核后设计的避让结构，当两个被连接件之间存在突出的筋条、小尺寸凸台时，这个内凹区域可以刚好跨过凸起部分，让零件的两个安装端面完全贴合在被连接件的安装面上，避免出现安装翘曲、连接锁紧后存在内应力的问题。零件一侧的小凸柱结构，是定位辅助结构，装配时可以先将这个凸柱卡入被连接件上预先加工的定位小孔内，临时固定零件的位置，不需要操作人员全程手扶零件对准孔位，单人就能完成双侧螺栓的锁紧作业，能有效提升装配效率。

　　设计思路上，这类零件没有采用规则的矩形或长圆形轮廓，而是顺着两个安装孔的中心连线做了流线型的外轮廓过渡，一方面是为了在保证零件整体结构强度的前提下，尽可能减少零件的材料占用，降低零件自重，对于需要频繁拆装、移动的轻型工装来说，每减少一点冗余重量，都能降低操作人员的搬运调整负荷；另一方面，流线型的外轮廓没有尖锐的直角边，在装配、调试过程中不会刮擦操作人员的手套或皮肤，也不会勾挂设备周边的管线、线束，减少现场的安全隐患。零件的整体厚度是根据连接载荷计算确定的，在常规的轻型连接场景下，这个厚度可以承受两个被连接件之间的拉扯、小幅振动载荷，不会出现长期使用后零件弯曲变形、连接松动的问题。

　　从外形尺寸与安装边界来看，两个安装孔的中心距是这类零件的核心安装参数，设计时已经匹配常见的轻型型材安装孔间距、小型钣金件的常规孔位布局，不需要额外调整被连接件的孔位就能直接适配；零件的整体宽度控制在较小的尺寸范围内，即使安装位置旁边有相邻的其他零部件，只要预留的安装间隙大于零件最大宽度，就能顺利完成装配，不会出现零件与周边部件干涉的问题。零件的两个安装端面都做了平面度处理，锁紧后与被连接件的接触面积足够大，不会因为接触面积过小导致压强过大，压伤铝型材、薄钣金这类质地较软的被连接件表面。零件中部的标识凹槽是为了方便装配时快速识别零件的安装方向，避免反向安装导致避让结构错位、无法贴合安装面的问题，即使是新入职的装配人员，也能通过凹槽的朝向快速判断正确的安装方向，减少装反返工的概率。

　　在实际选型使用时，这类零件不需要搭配特殊的紧固件，使用常规的内六角螺栓或十字盘头螺栓就能完成锁紧，适配市面上绝大多数的轻型装配场景，对于一些需要调整安装角度的位置，还可以将其中一个孔位更换为衬套，实现小范围的角度微调，不需要重新加工定制新的连接件，具备很强的场景适配性。
