内燃机用铝合金活塞结构设计

　　活塞作为内燃机往复运动的核心承载部件，直接决定了动力输出的稳定性与整机热效率表现，这套活塞结构的设计完全围绕四冲程汽油机的实际工况展开，没有冗余的装饰性结构，每一处几何特征都对应明确的功能需求。从实际装机场景来看，这类活塞主要适配小排量单缸或直列多缸汽油机，广泛应用在通用动力机械、小型代步车辆、农用作业机具的动力单元中，工作时需要在气缸套内完成高频往复直线运动，既要承受燃烧室爆燃产生的瞬时高温高压冲击，还要通过活塞销将燃烧作用力传递给连杆，最终驱动曲轴旋转完成动力输出。

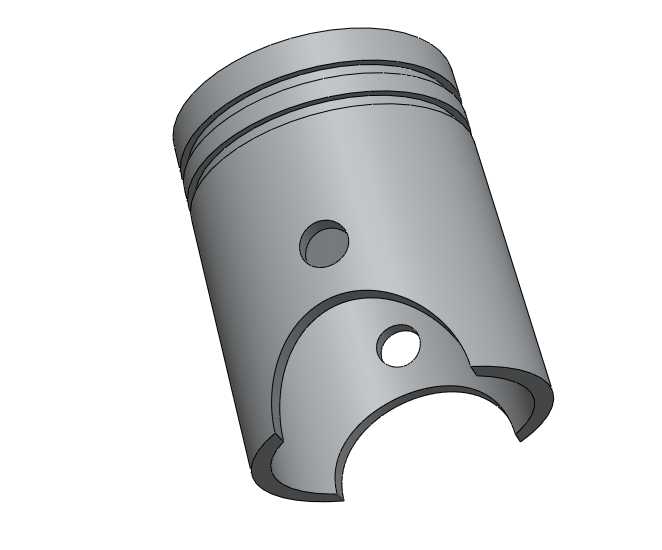

　　设计过程中首先要匹配气缸套的安装边界，活塞裙部的外圆轮廓并非正圆柱结构，而是根据热膨胀规律做了中凸变椭圆的型线处理，冷态装配时裙部与缸壁之间预留了合理的配合间隙，当发动机达到正常工作温度后，裙部受热膨胀能刚好贴合缸壁，既不会出现冷启动敲缸的异响，也能避免热态下活塞卡滞在缸套内造成拉缸故障。活塞头部的三道环槽结构是经过反复校核的，最上方两道环槽用于安装气环，负责密封燃烧室的高压燃气，防止燃气下窜到曲轴箱稀释机油，最下方的环槽用于安装油环，负责刮除缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳。环槽的宽度、深度以及槽岸的高度都经过强度校核，能承受燃气压力带来的交变载荷，不会在长期高频冲击下出现环槽断裂的问题。

　　活塞销孔的位置设计在活塞重心偏下的位置，销孔内部做了高精度的圆柱度公差控制，用于安装活塞销连接连杆小头，销孔两侧的挡圈槽用于安装卡簧，限制活塞销的轴向窜动，避免销子端部刮伤缸壁。活塞顶部的凹坑结构是匹配燃烧室形状设计的，能在压缩行程末端引导混合气形成合理的涡流，提升燃烧效率，凹坑的边缘做了圆滑过渡处理，避免应力集中在长期热交变载荷下出现开裂。裙部下方的缺口结构是为了避让曲轴旋转过程中的平衡块，当活塞运行到下止点时，不会和曲轴的运动部件发生运动干涉，这个缺口的轮廓是通过运动仿真反复调整的，在保证避让空间的前提下尽可能保留了裙部的支撑面积，避免活塞在往复运动中出现摆头偏磨的问题。

　　从材料选型的角度，这类活塞一般采用共晶铝硅合金铸造，兼顾轻量化与高温强度，活塞头部的壁厚设计做了梯度变化，靠近燃烧室的位置壁厚稍大，能承受更高的热负荷，裙部位置壁厚相对较薄，既能降低整体往复运动质量，减少曲轴连杆机构的惯性冲击，也能加快热量向缸壁传递的速度，避免活塞整体温度过高。活塞表面的石墨涂层处理是针对裙部摩擦面设计的，冷启动阶段润滑油膜尚未完全形成时，涂层能起到减磨作用，降低裙部和缸壁的摩擦损耗，延长整机的大修周期。

　　实际装机匹配时，需要注意活塞的安装方向，裙部带缺口的一侧需要对应曲轴的平衡块旋转方向，活塞顶部的气门避让凹坑要和进排气门的位置对齐，避免活塞运行到上止点时和气门发生碰撞。活塞环的开口位置需要按照装配要求错开120度，不能将开口对齐活塞销孔方向，也不能对齐活塞的主推力面，防止出现燃气泄漏或者机油上窜的问题。活塞销和销孔的配合采用分组选配的方式，保证常温下有合理的配合间隙，工作温度升高后销孔膨胀能和活塞销形成合适的转动间隙，让活塞销在工作过程中能缓慢转动，避免局部长期受力出现偏磨。

　　这套活塞的结构设计完全是从实际工况出发的，没有多余的特征，每一处尺寸都对应明确的装配边界和功能需求，不管是用于教学演示的结构拆解，还是作为内燃机设计的参考方案，都能直观展现活塞的核心结构逻辑，帮助设计人员理解往复运动部件的设计要点，规避热变形、运动干涉、应力集中等常见的设计问题。
