ArduinoUNOR3开发板嵌入式安装防护底座

　　在嵌入式开发、小型智能设备原型搭建、教学实验台搭建这类场景里，开发板的固定与防护一直是容易被忽略但直接影响使用稳定性的环节。这款适配Arduino UNO R3的安装底座，核心作用就是给裸板提供稳定的承载与物理防护，避免开发板在调试、长期运行过程中出现引脚磕碰、板体移位、外接导线拉扯导致的焊点脱焊问题。

　　从实际使用场景来看，不管是学生在实验室做课程设计搭建原型电路，还是工程师做小型工控节点、智能传感终端的前期验证，开发板往往直接摆放在桌面或者用双面胶临时固定，不仅接线时容易被导线拽动移位，桌面的金属碎屑、洒落的焊锡渣也容易造成板载电路短路，这款底座刚好能把开发板完全承托在槽内，四周的围挡高度刚好略高于开发板上最高的直插元件，既不会遮挡USB接口、电源接口的插拔空间，也能阻挡大部分外界杂物直接接触板体。

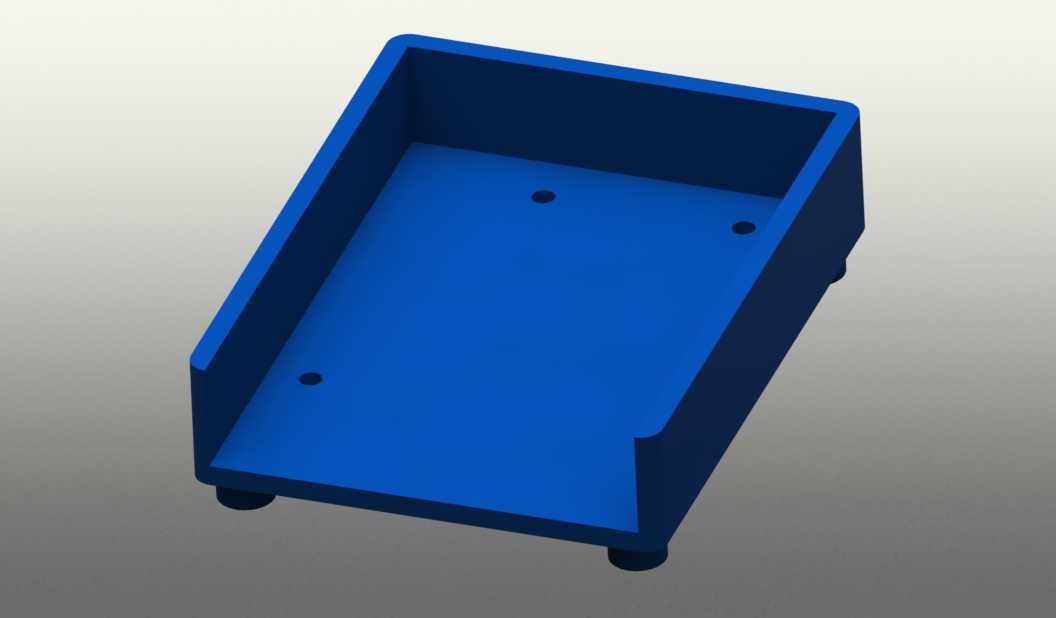

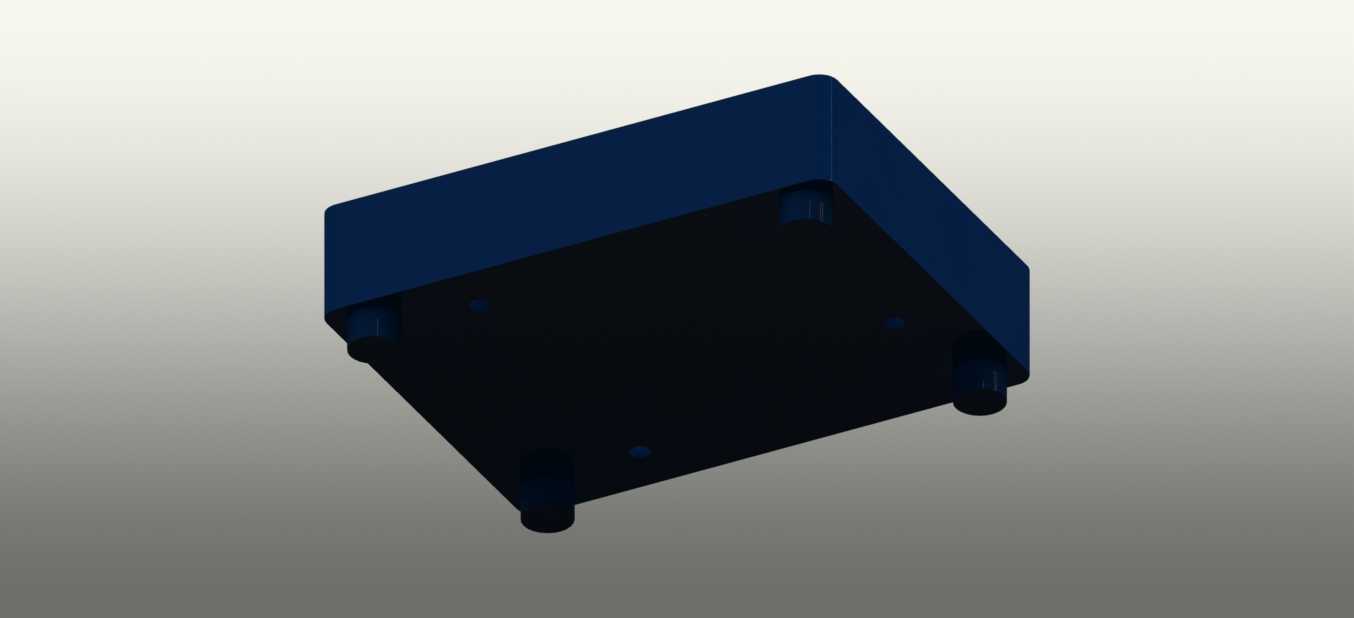

　　设计上首先考虑的是安装适配性，底座内部型腔的尺寸完全匹配Arduino UNO R3的标准外轮廓，预留的安装间隙控制在0.2mm，既不会因为间隙过大导致板体在槽内晃动，也不会因为公差累积出现板体卡入困难的问题。型腔底部设置的四个定位柱，位置完全对应开发板上的四个标准安装孔位，柱体高度略低于板体安装后的底面高度，使用时可以直接用M2螺丝从板体上方锁入定位柱的预孔，不需要额外加装螺母，就能把开发板牢牢固定在底座上，不会出现窜动。底座底部的四个支撑脚，高度统一为3mm，一方面把底座整体抬离安装面，让开发板底面和安装面之间留出足够的散热间隙，避免板载稳压芯片长时间运行时热量堆积，另一方面也能让穿过底座的导线、焊接引脚不会直接顶到安装面，防止引脚被压弯造成短路。

　　从安装边界来看，底座整体外轮廓尺寸比开发板单边宽出5mm，不管是用螺丝把底座固定在设备壳体内部、实验台面板上，还是用双面胶、魔术贴粘贴固定，都有足够的操作空间，不会因为边缘太窄导致固定件压到开发板。底座前侧的缺口位置，刚好对应开发板的USB接口、电源输入接口、外接排针的位置，缺口深度和宽度完全匹配接口的外轮廓，插拔USB线、电源插头的时候不会被底座边缘挡住，不需要额外抬高线材就能顺畅插拔。两侧的围挡做了1mm的倒角处理，在取放开发板的时候不会刮伤板体边缘的阻焊层，也不会划伤操作人员的手指。

　　材质适配方面，这款结构不管是用PLA、ABS做3D打印快速制作原型，还是开模用注塑工艺批量生产，都不需要做复杂的抽芯结构，所有壁厚保持均匀的2mm，没有尖锐的内角，注塑生产时不会出现缩痕、填充不足的问题，3D打印时也不需要加太多支撑，打印完成后只需要简单去除底部支撑就能直接使用，后期如果需要拓展功能，比如在底座侧面加装固定走线的线卡、预留传感器安装位，也可以直接在现有结构基础上修改，不需要重新调整整体的安装定位尺寸。

　　在长期使用的可靠性设计上，底座的四个角做了R2的圆角处理，避免磕碰时出现应力集中导致边角开裂，定位柱的根部做了0.5mm的圆角过渡，反复拆装螺丝的时候不会因为应力集中导致柱体断裂。型腔内部的底面做了细微的防滑纹理，即使不用螺丝固定，开发板放在槽内也不会因为轻微的震动滑出，适合临时调试的场景快速取放。对于需要把开发板集成到小型设备内部的场景，这款底座还能起到绝缘隔离的作用，即使设备壳体是金属材质，底座的塑料材质也能避免开发板背面的焊点直接接触金属壳体造成短路，不需要额外在开发板背面贴绝缘片，减少装配工序。
