机床用3030规格框架式排刀刀座结构

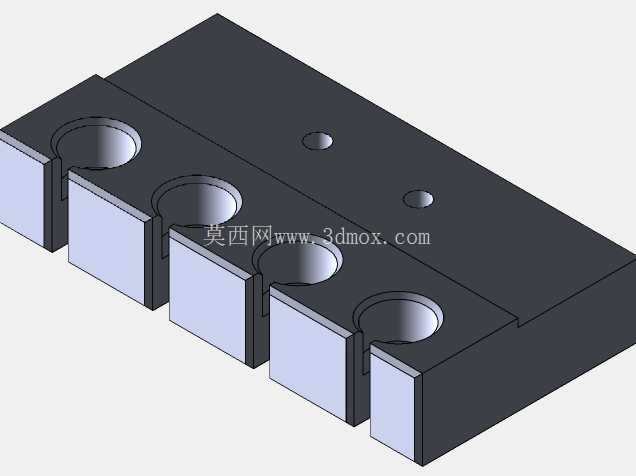

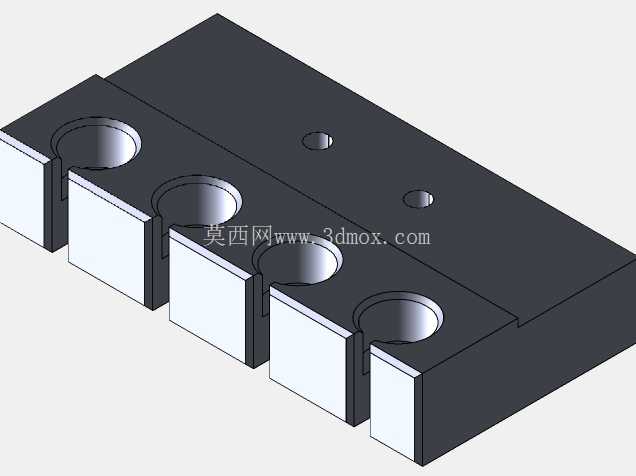

　　在数控车床、小型排刀机的加工工位布局中，这类框架式刀座是承担多刀具并行装夹、缩短换刀行程的核心配套部件，尤其适配30系排刀机的安装台面，常见于走心机、小型精密数控车的工位拓展场景，用来替代部分回转刀架的功能，在小直径棒料连续加工、多工序走刀的生产场景中，能省去转塔刀架的回转等待时间，大幅提升小件批量加工的节拍效率。从结构设计逻辑来看，该刀座采用整体式块状基体设计，基体上沿长度方向均匀排布四个独立的刀具装夹槽位，每个槽位对应一个装夹工位，可同时装夹四把外圆车刀、切断刀或者镗刀，相邻槽位之间通过凸起的隔挡结构做刚性分隔，避免单把刀具受力时的形变传导到相邻工位，保证每个装夹点位的夹持刚性。

　　基体上半部分设置两个定位销孔，用来和机床台面上的定位销做配合，实现快速安装定位，不需要反复打表找正刀座的安装平行度，能大幅缩短设备换型调试的时间。装夹槽采用开口式压紧结构，每个槽位的侧壁预留螺栓锁紧空间，装入刀具后通过锁紧螺栓施加夹紧力，可适配标准方柄车刀的装夹尺寸，装夹时刀具伸出长度可根据加工需求灵活调整，不需要额外加装垫片调整中心高，只要刀座安装时保证基准面和机床主轴中心高对齐，所有槽位的刀具中心高就能保持一致，减少对刀的重复工作量。从安装边界来看，该刀座的底面为全平面加工结构，没有突出的安装凸台，可直接贴合在机床工作台的T型槽台面上，通过T型螺栓穿过基体上的安装沉孔完成固定，整体宽度适配3030规格排刀机的台面安装间距，不会和相邻的送料机构、接料装置产生运动干涉，四个装夹槽的中心距经过精确计算，相邻刀具在走刀时不会出现撞刀风险，即使是相邻工位同时装夹外圆刀和切断刀，也能保证走刀路径的安全间隙。

　　在实际加工场景中，这类刀座常用来装夹粗车刀、精车刀、切断刀、螺纹刀，完成棒料从开粗、精车到切槽、切断的全工序加工，不需要中途更换刀具，对于直径30mm以下的小件加工，比如小型轴类零件、五金接头类零件的批量生产，这种排刀结构的换刀效率远高于转塔刀架，因为刀具始终处于工作位附近，X轴和Z轴的移动行程更短，空行程时间能压缩60%以上。设计时特意将基体的壁厚做了等刚性优化，装夹槽位置的壁厚和基体主体壁厚保持一致，避免出现局部刚性薄弱点，在大切深走刀时不会出现刀座震颤导致的加工表面振纹，两个定位销孔的位置精度控制在0.02mm以内，保证重复安装的定位精度，即使拆卸后重新安装，刀具的位置偏差也控制在对刀允许的范围内，不需要重新对所有刀具进行对刀操作。

　　刀座的每个装夹槽的夹紧面都做了磨削加工，表面粗糙度达到Ra1.6以下，保证和刀具方柄的接触面积，夹紧时不会出现应力集中导致的刀具偏斜，锁紧螺栓的位置设置在槽位的侧上方，锁紧操作时不会和机床的刀塔、护板产生干涉，操作人员在设备前门位置就能完成所有刀具的锁紧和更换操作，不需要探身到设备内部，操作安全性更高。在一些小型自动化加工单元中，这类框架刀座还可以配合自动对刀仪使用，因为所有工位的位置精度一致性好，自动对刀的效率更高，能快速完成所有刀具的刀补设置，适配无人化批量加工的需求。和分体式单工位刀座相比，这种整体框架式刀座的安装累积误差更小，整体刚性更好，不需要逐个调整单工位刀座的位置和平行度，安装调试时间能缩短70%以上，尤其适合多品种小批量的加工场景，频繁换型时的优势更加明显。
