工业铝型材搭建PH3型3D打印机承载框架

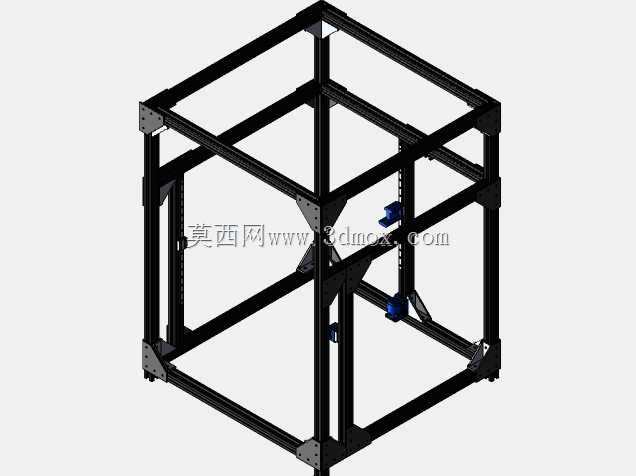

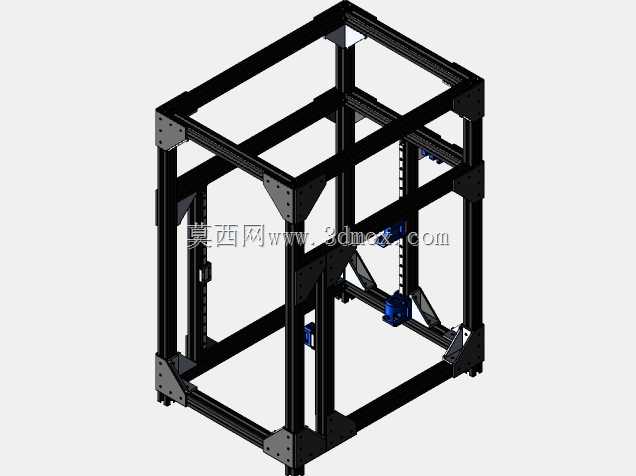

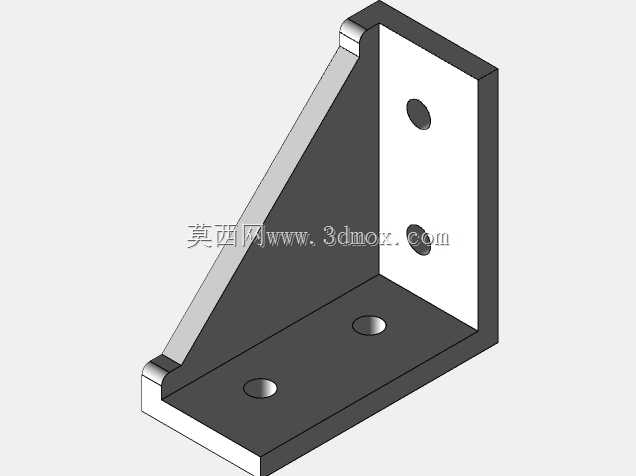

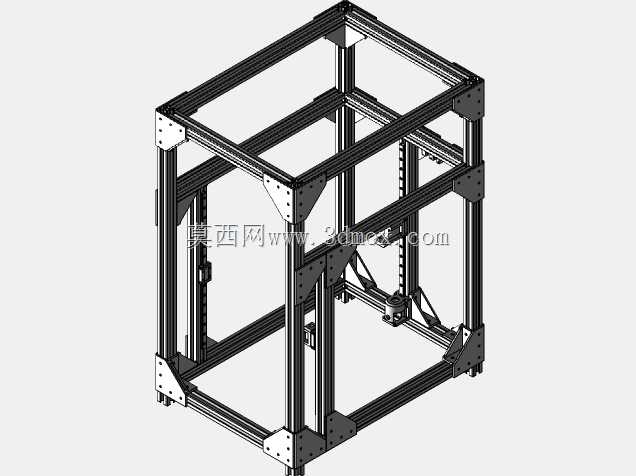

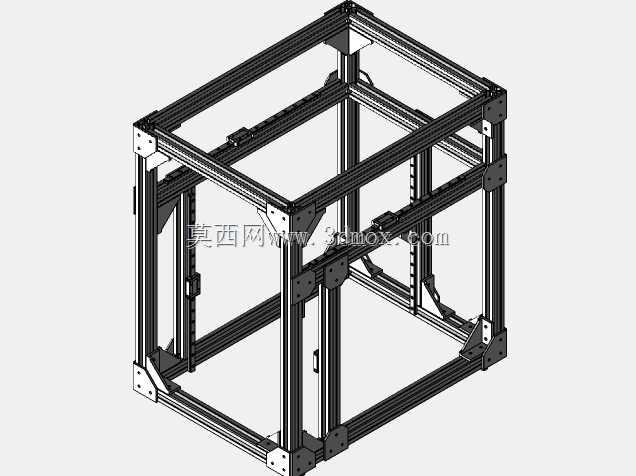

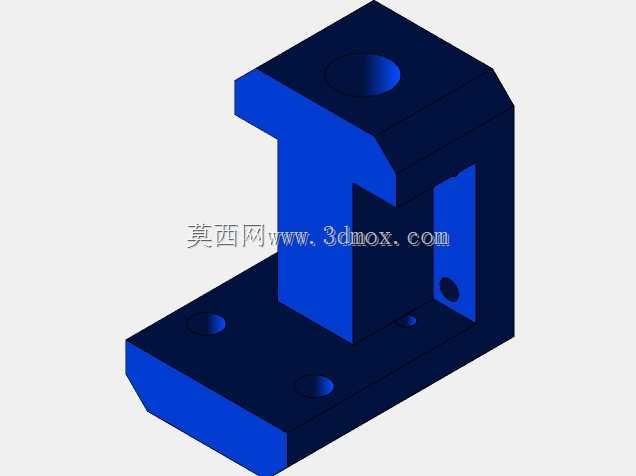

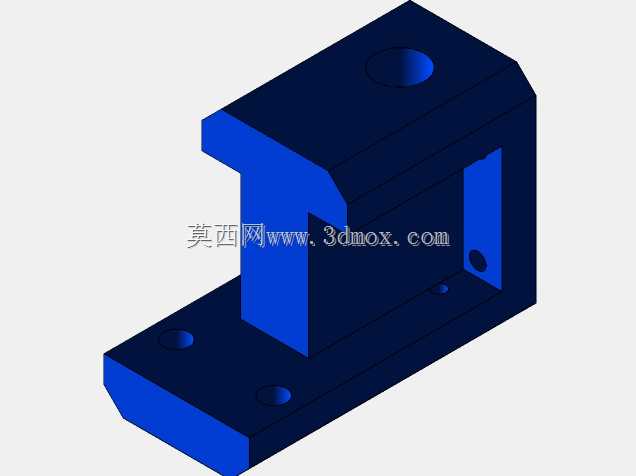

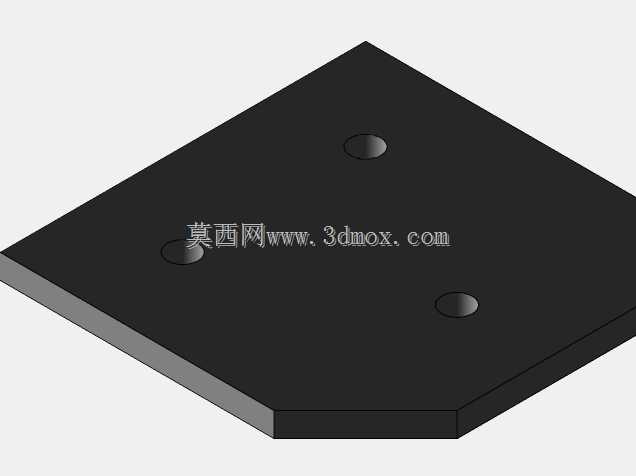

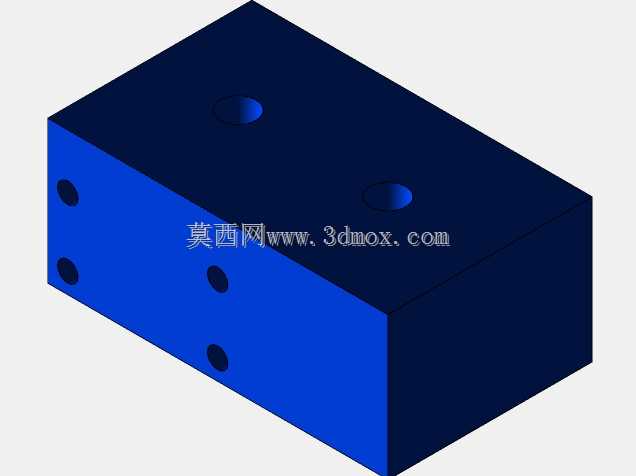

　　这套框架结构是面向FDM熔融沉积型3D打印设备开发的核心承载基体，主要适配大尺寸成型仓的桌面级或准工业级3D打印设备使用场景，可覆盖创客工坊、小批量定制生产、教学实训等多种工况下的设备搭建需求，为打印头运动组件、成型平台、送料机构、电控模块提供统一的安装基准与刚性支撑。从结构设计逻辑来看，整体采用标准工业铝型材作为主梁材料，通过角码、内置连接件完成型材间的直角拼接，在受力集中的竖向立柱与横向横梁衔接位置额外加装了三角加强筋结构，抵消运动部件高速移动时产生的交变弯矩，避免长期运行后框架出现形变累积，保证XYZ三轴运动的平行度与垂直度公差控制在打印工艺要求范围内。框架采用立方体笼式布局，竖向设置四根通长主立柱作为主要承力构件，

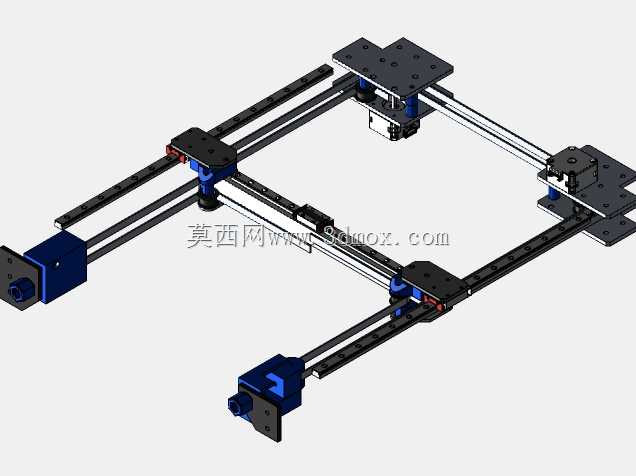

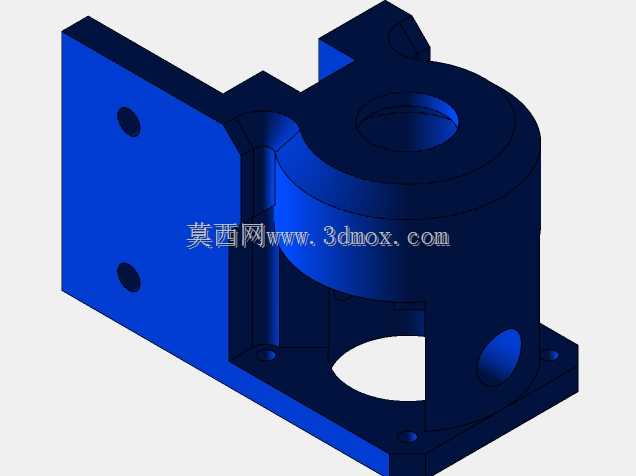

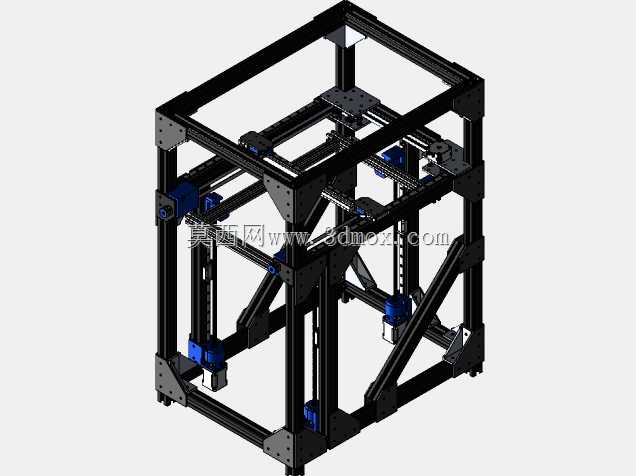

　　上下两层分别布置环形横梁构成顶部与底部的支撑环，中层根据三轴运动模组的安装需求设置分层横梁，预留出X轴导轨、Y轴传动组件、Z轴升降丝杆的安装位，所有型材的槽口统一朝向框架内侧，既方便后续安装螺母滑块固定各类功能部件，也能避免外露槽口积灰影响配件拆装。在安装边界设计上，框架内部预留的成型仓空间可适配300mm以上打印幅面的机型需求，各横梁的安装孔位按照标准线性导轨、同步轮、步进电机的安装尺寸做了预留，设计时特意将Z轴传动组件的安装面与主立柱做了一体化贴合设计，减少Z轴升降过程中的悬臂挠度，保证成型平台上下移动时的位置精度。框架底部预留了电控板、电源模块的安装层空间，可直接将主控板、开关电源、散热风扇固定在底部横梁上，

　　缩短走线距离的同时也能降低设备整体重心，提升设备运行时的稳定性。考虑到3D打印过程中运动部件频繁启停会产生小幅振动，框架的型材拼接位置均设计了预紧结构，装配时可通过调整连接件的锁紧力消除型材间的装配间隙，配合底部可选装的减震脚垫，能够有效降低振动向安装台面的传递，减少打印过程中的层纹偏移问题。框架顶部预留了耗材架、顶部照明、排风过滤组件的安装点位，用户可根据自身使用需求拓展对应的功能模块，无需额外在型材上打孔加工，依靠铝型材槽内的滑块螺母即可完成所有拓展配件的固定，大幅降低设备改装的加工成本。
