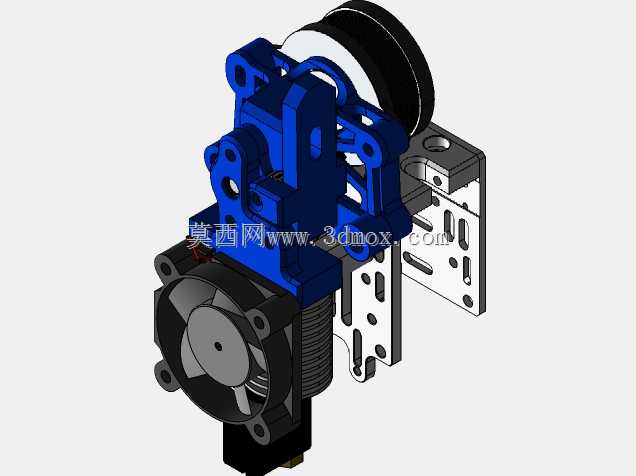

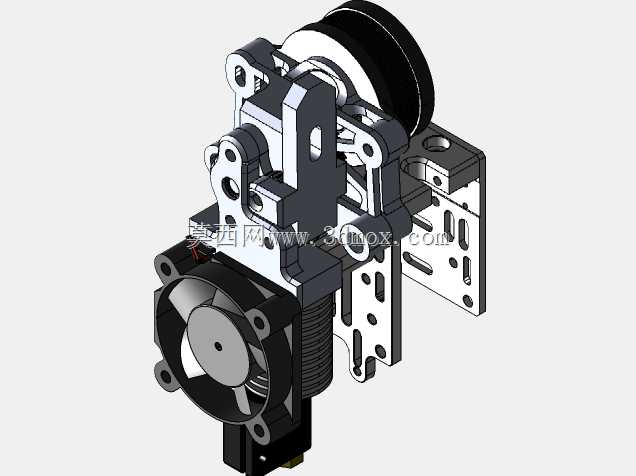

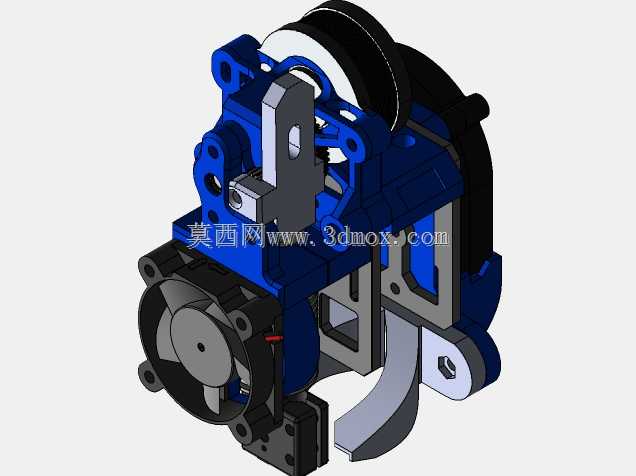

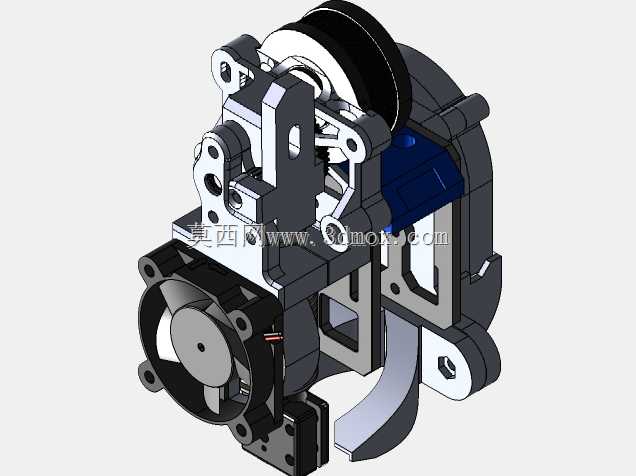

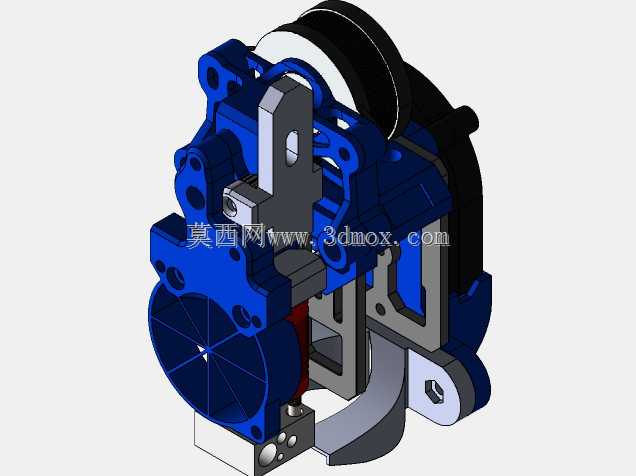

PH3型3D打印机挤出刀头结构组件

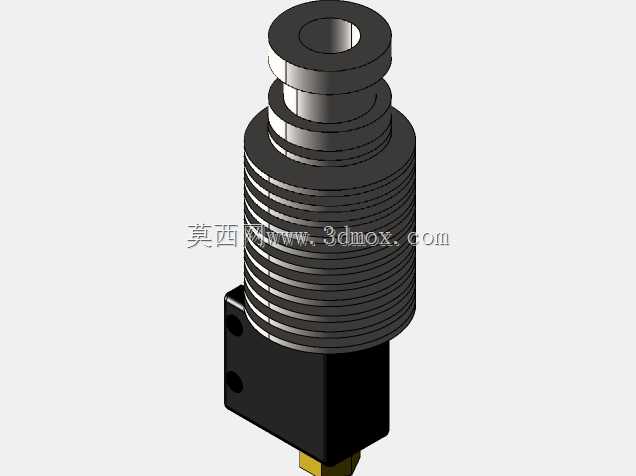

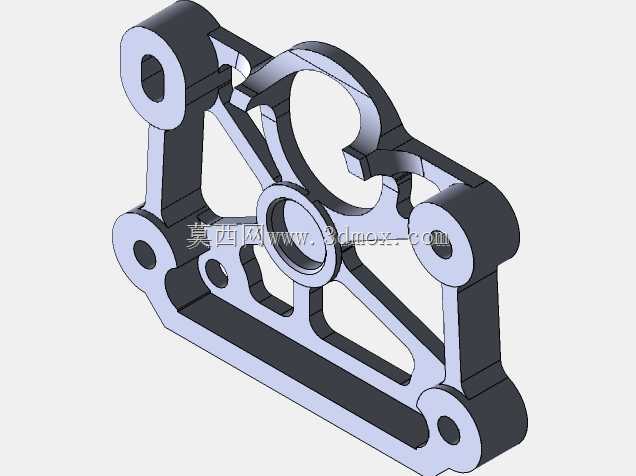

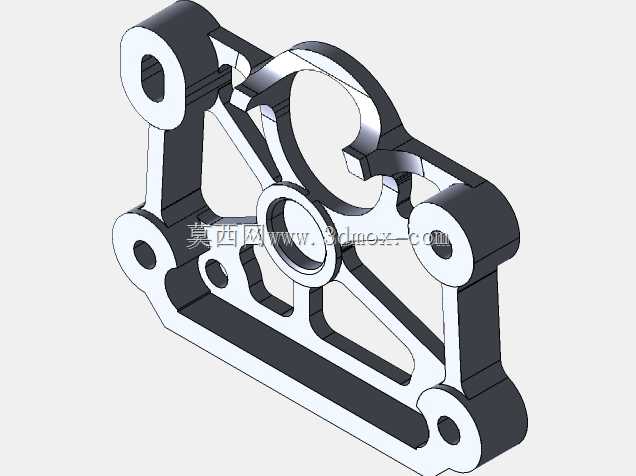

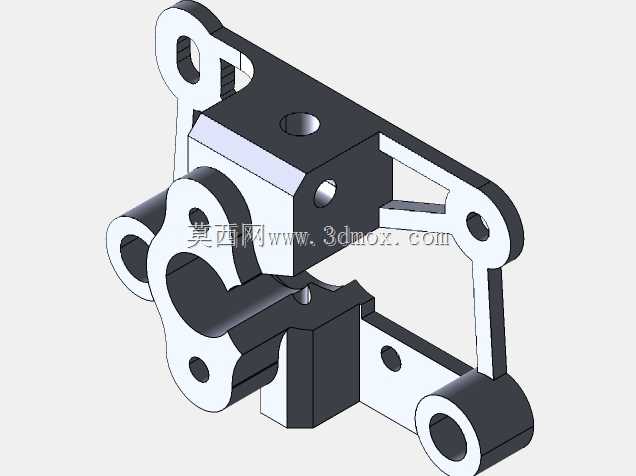

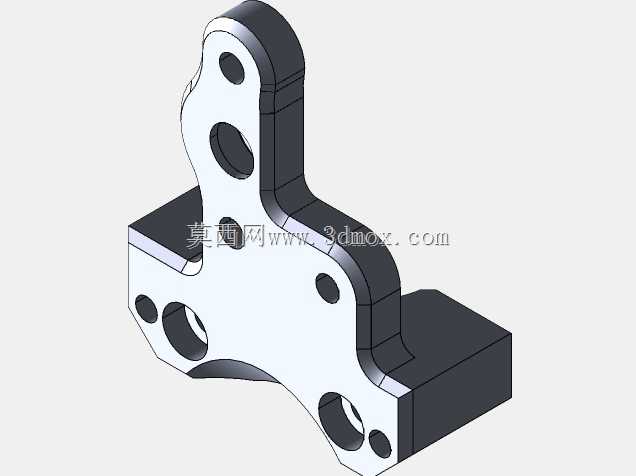

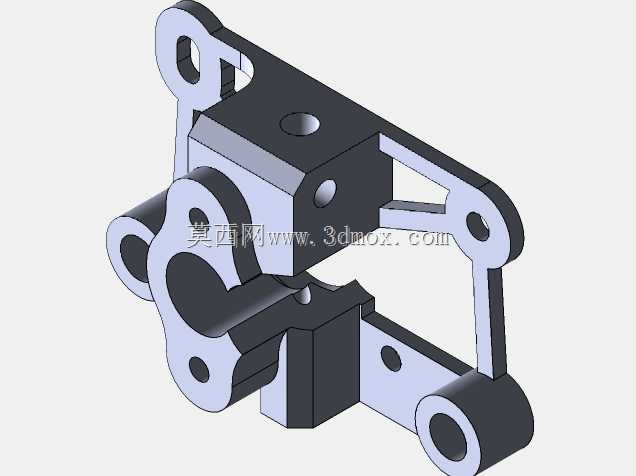

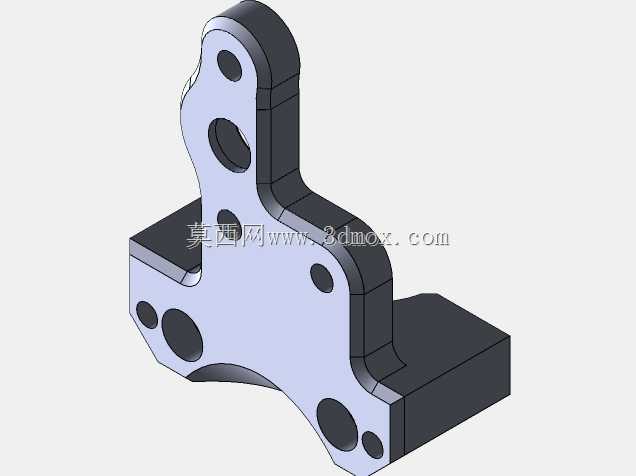

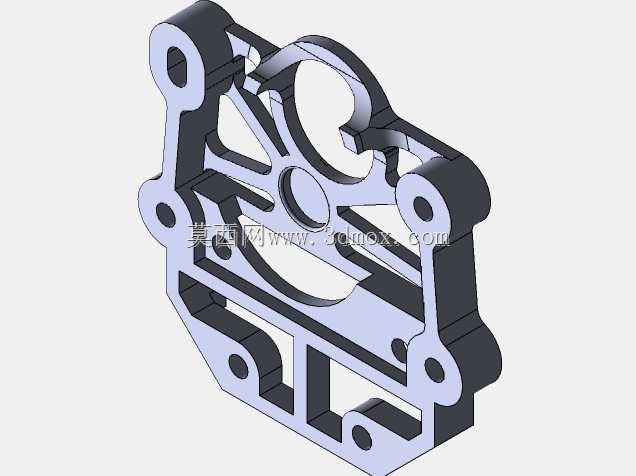

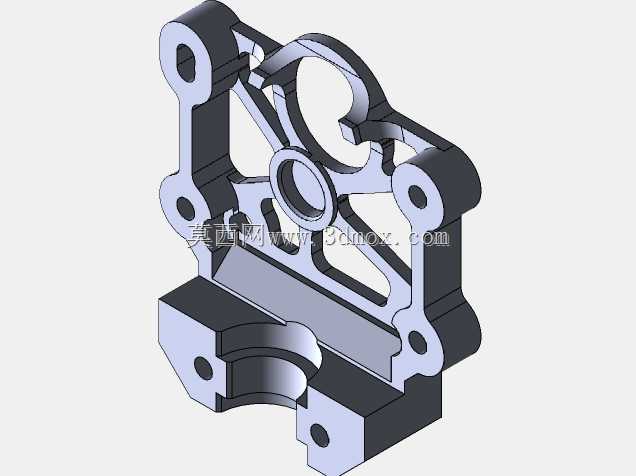

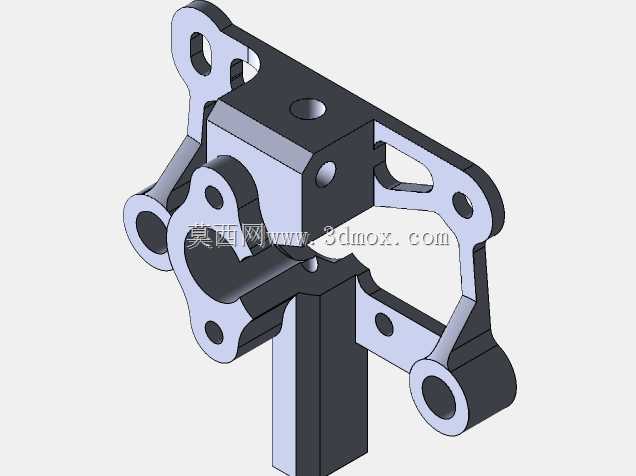

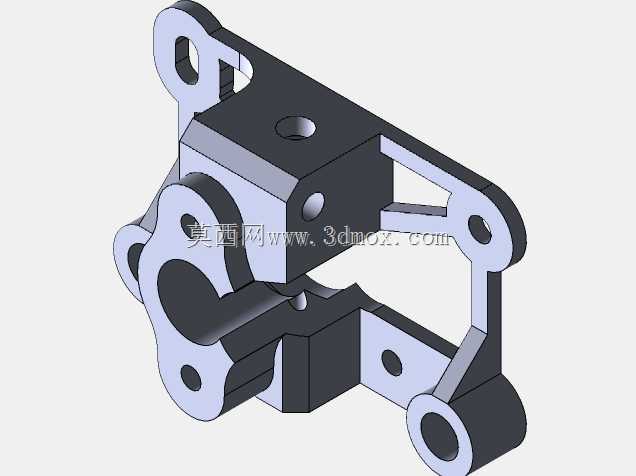

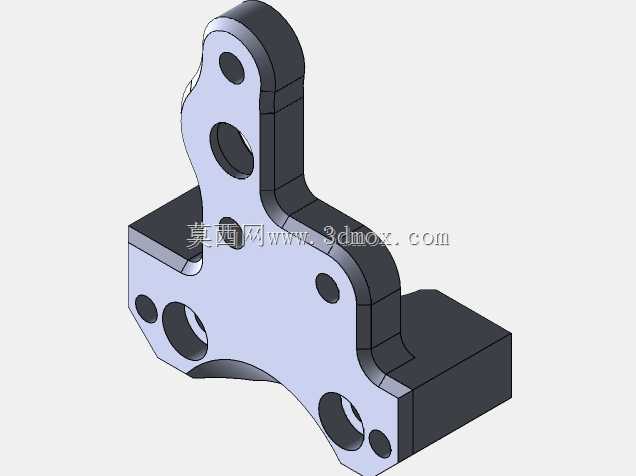

　　该结构组件为FDM熔融沉积型3D打印机的核心挤出执行端，直接承担耗材熔融、精准送料、路径跟随挤出的核心功能，适配桌面级高精度3D打印场景，可满足PLA、ABS、PETG等多种常见热塑性打印耗材的加工需求，在创客DIY设备改装、小型工业级桌面3D打印机生产、教育类3D打印设备搭建场景中均可适配。组件采用分体式模块化设计思路，核心受力与定位的X-front、X-back结构件采用CNC铝合金加工成型，相比传统塑料结构件拥有更高的结构刚性与尺寸稳定性，长时间高温工作环境下不会出现形变移位，可有效保证挤出端与打印平台的相对位置精度，避免长时间打印过程中出现的喷头偏移、层纹错位问题。组件预留了标准V6散热器的安装位，

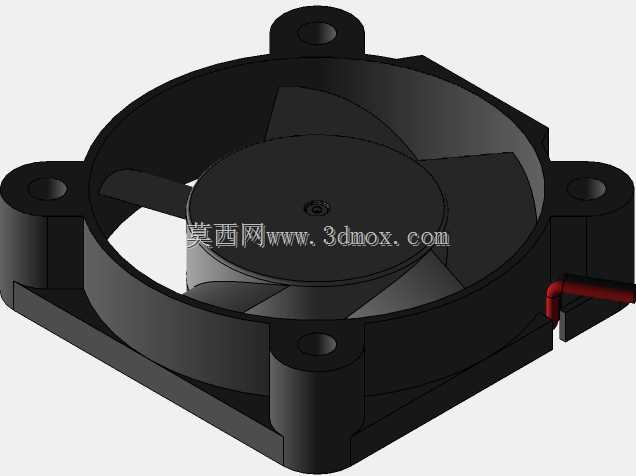

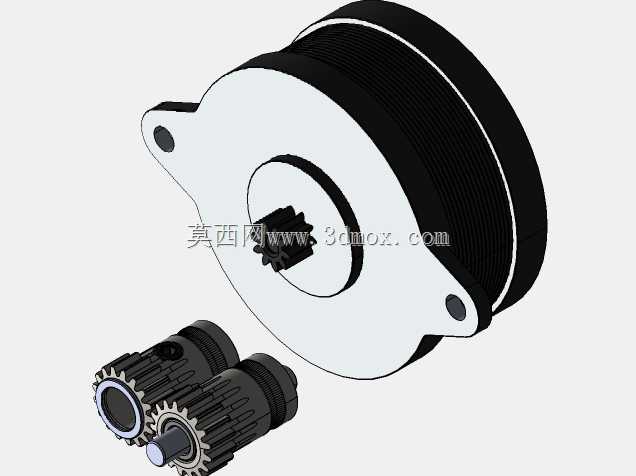

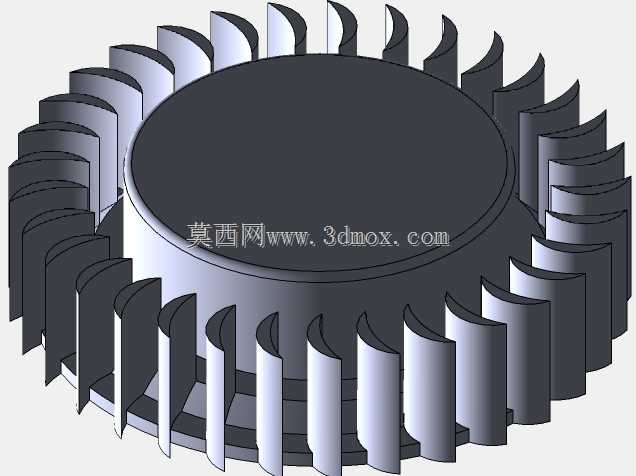

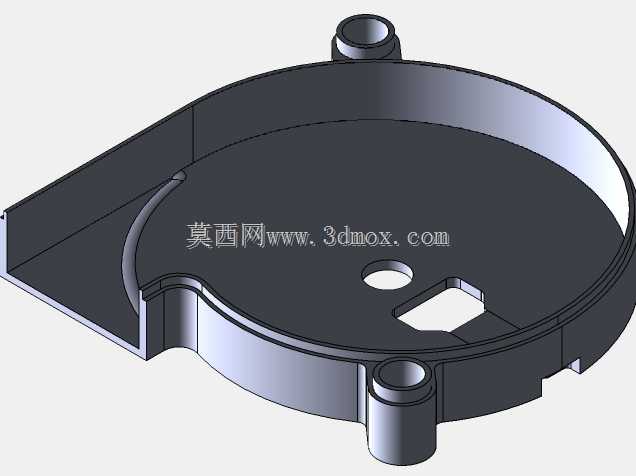

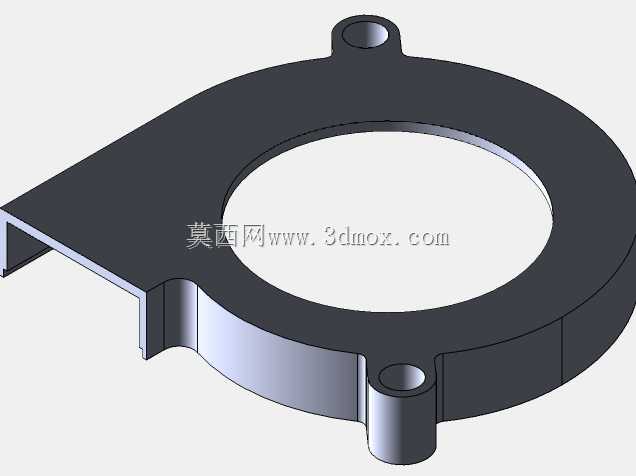

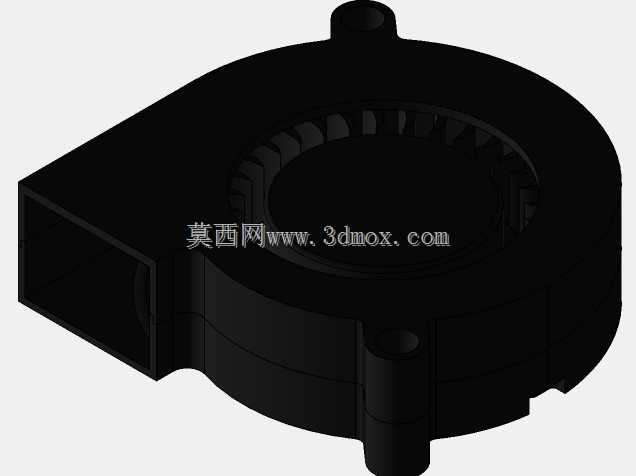

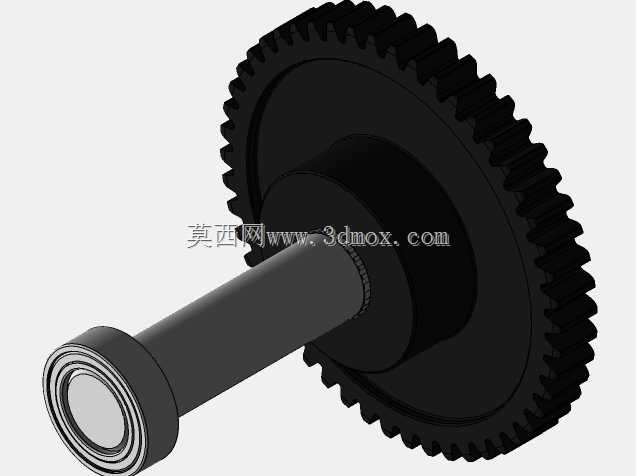

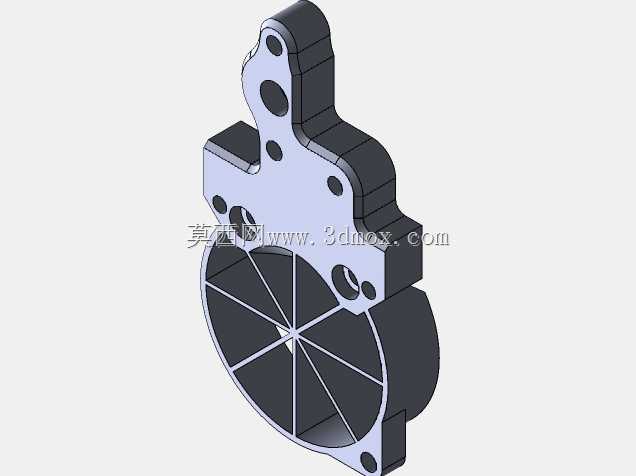

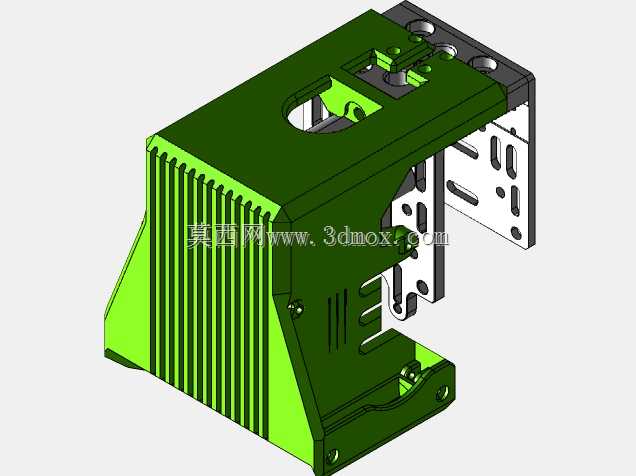

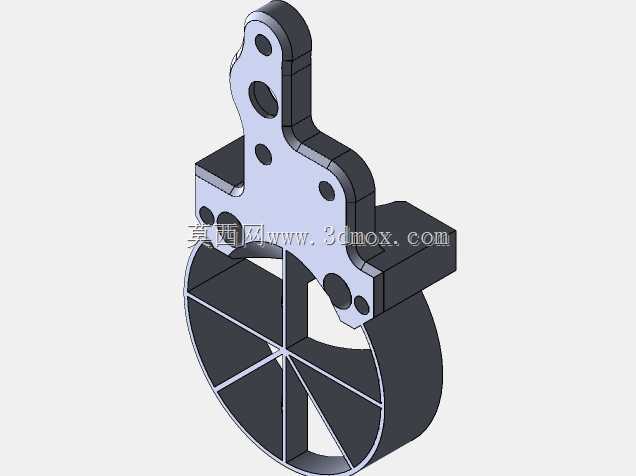

　　无需额外打孔改装即可直接适配通用V6规格的散热模组，散热风道与散热风扇的安装位采用集成式设计，可直接搭载3010规格轴流风扇对散热鳍片进行主动风冷，避免耗材在喉管段提前熔融造成的堵头、溢料故障。送料机构采用近程挤出布局，挤出轮与喷嘴的耗材路径长度被压缩至最短，可有效降低送料滞后性，在打印TPU等柔性耗材时也能保证稳定的送料压力，避免柔性耗材弯折卡滞。组件的安装边界充分考虑了现有主流PH3系列3D打印机的龙门架安装尺寸，安装孔位采用标准化间距设计，可直接替换原有同规格挤出头组件，无需对设备机架进行二次改装。组件集成了风扇安装支架、挤出机固定座、喷嘴定位座、皮带固定位等多个功能结构，

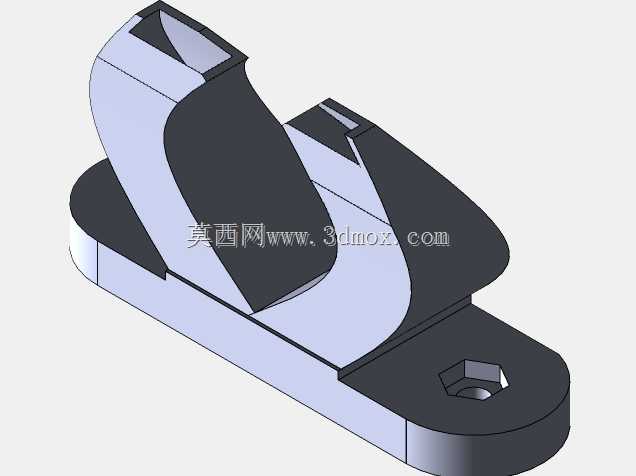

　　将原本需要多个散件组装的功能集成在两个核心铝合金结构件上，减少了装配累积误差，同时降低了组装调试的难度。导向结构采用光滑圆弧过渡设计，耗材行进路径无尖锐拐角，可减少耗材行进过程中的阻力，降低挤出齿轮的负载，提升长时间连续打印的送料稳定性。整个组件的运动部分做了轻量化处理，在保证结构刚性的前提下尽可能降低运动端重量，可适配更高的打印移动速度，减少高速运动时的惯性震颤，提升打印成型件的表面质量。
