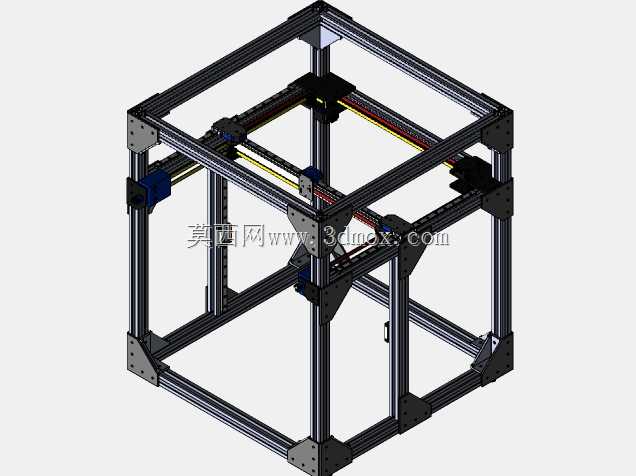

PH3型3D打印机XY轴传动运动机构

　　这套XY轴运动机构是桌面级FDM3D打印机的核心平面运动单元，承担打印过程中热端组件在XY平面内的精准定位与轨迹移动功能，直接决定打印件的轮廓精度、层纹表现与高速打印稳定性，可适配常规桌面级3D打印机的改装、DIY组装以及小型教学实验设备的开发场景，也可作为小型二维数控运动平台的基础结构，适配点胶、轻载激光雕刻等低负载平面作业需求。

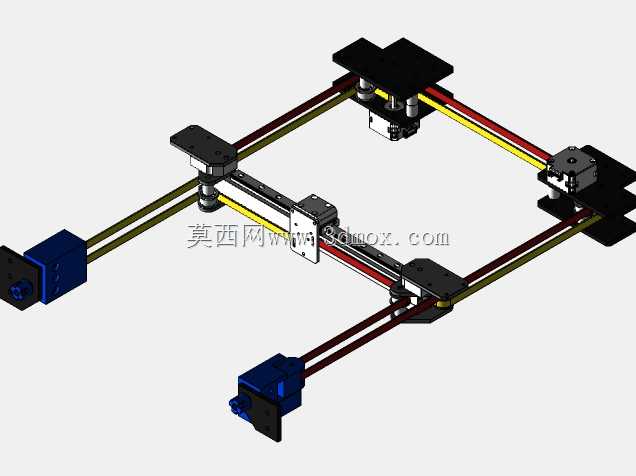

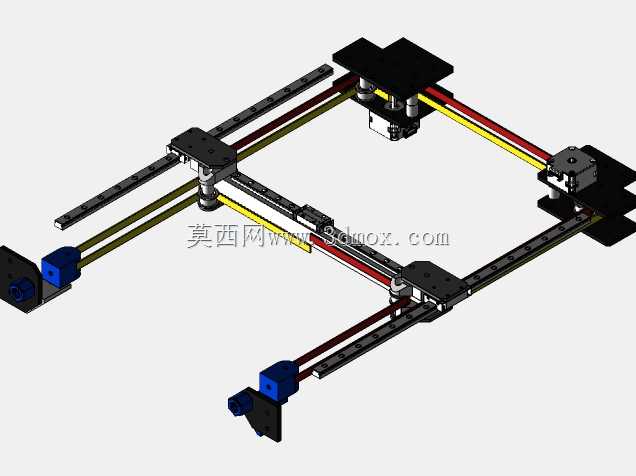

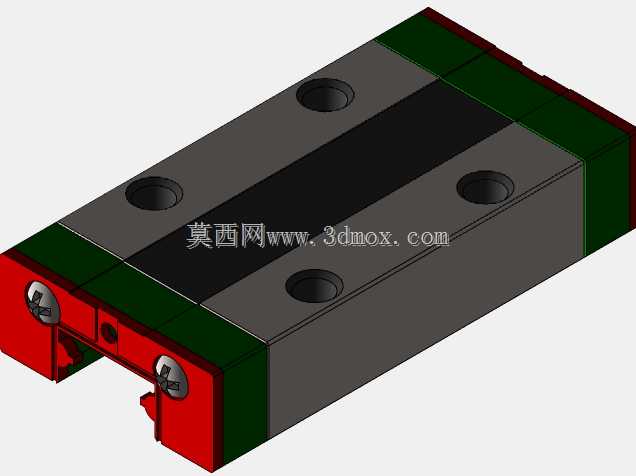

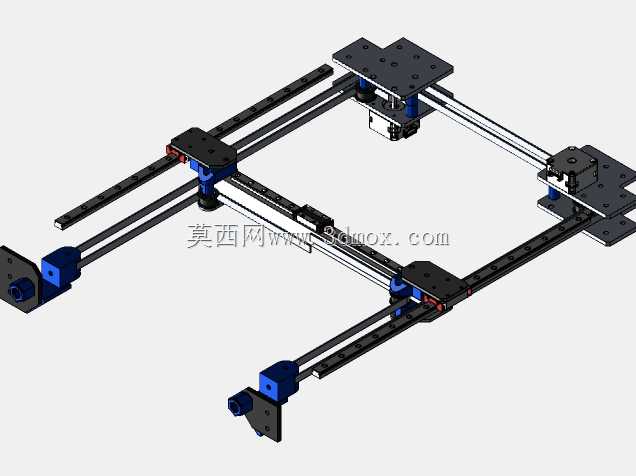

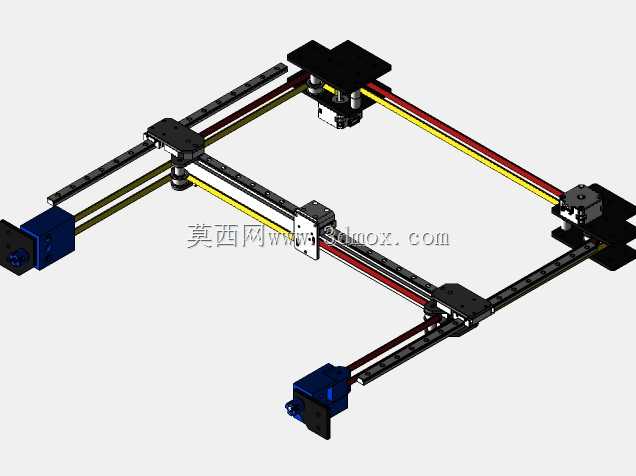

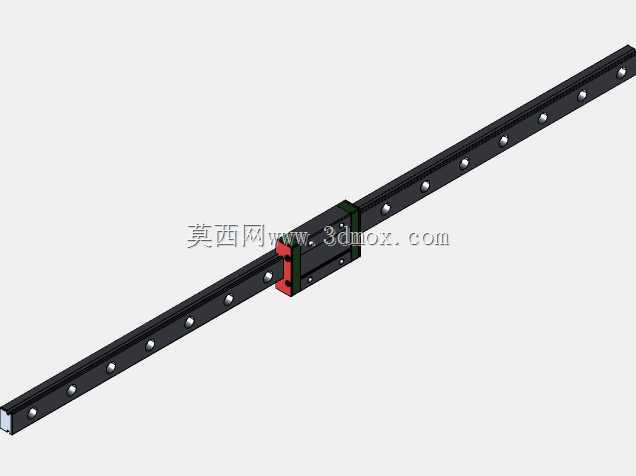

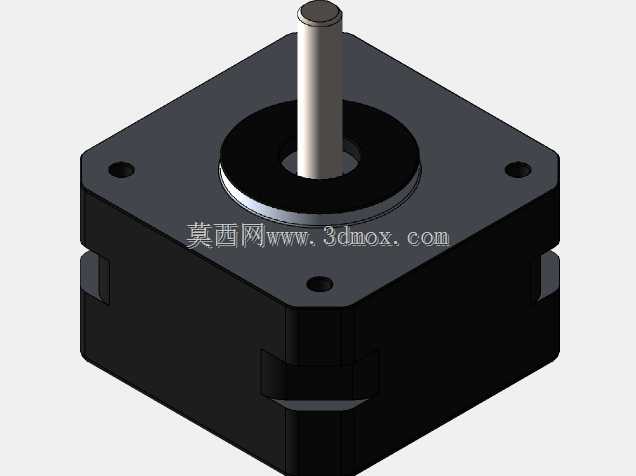

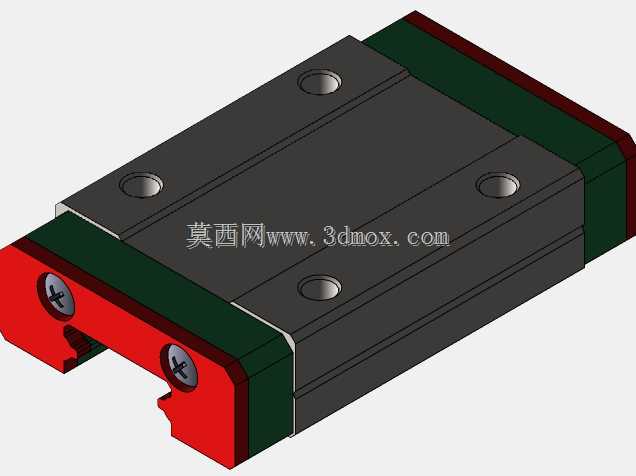

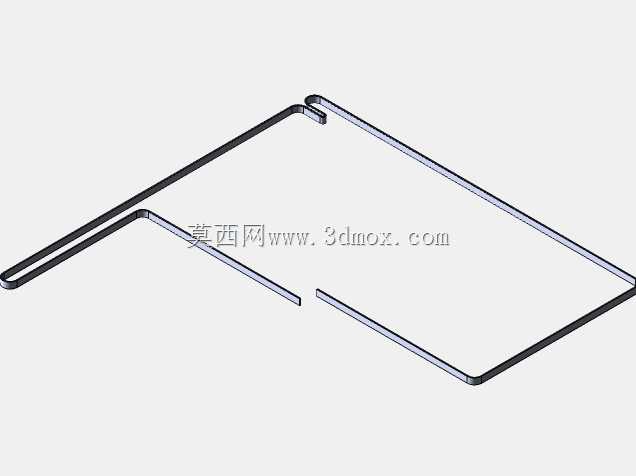

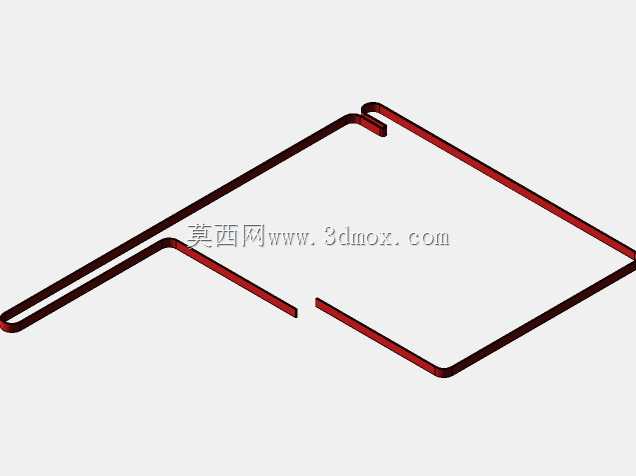

　　从结构设计逻辑来看，整套机构采用CoreXY运动构型思路，通过两组同步带的差速配合实现滑台的X、Y方向独立运动，相比传统单轴独立驱动的结构，能将两个驱动电机固定在机架端部而非运动滑台上，大幅降低运动部件的整体重量，有效减少高速运动时的惯性冲击，提升启停响应速度与运动平稳性。导向部分采用双直线光轴搭配线性滑块的组合，X向与Y向的导向轴均采用平行双轴布置，相比单轴导向可抵消运动过程中的偏转力矩，避免滑台出现侧倾卡滞，保证运动过程中热端安装面的平面度始终维持在合理公差范围内。

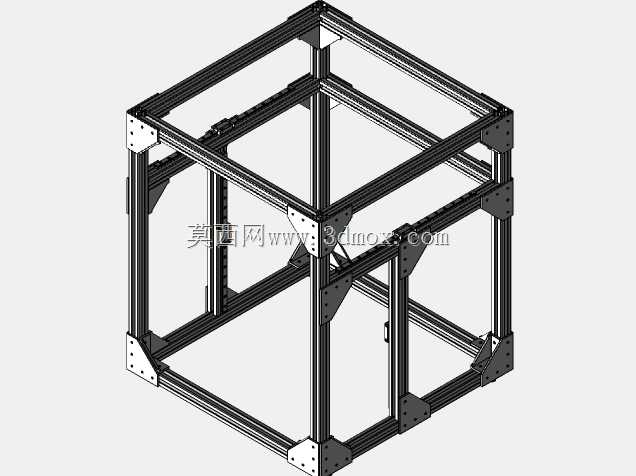

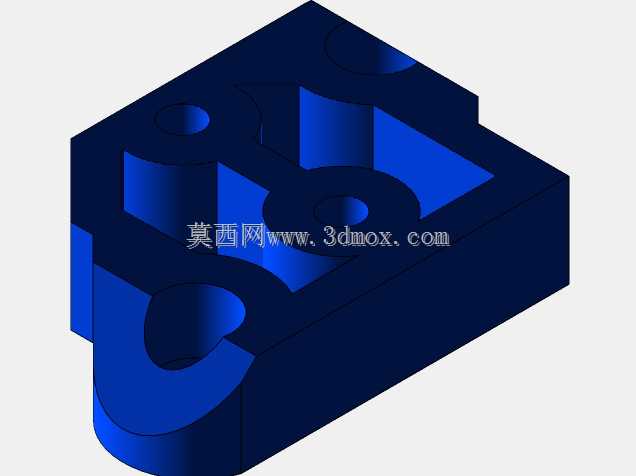

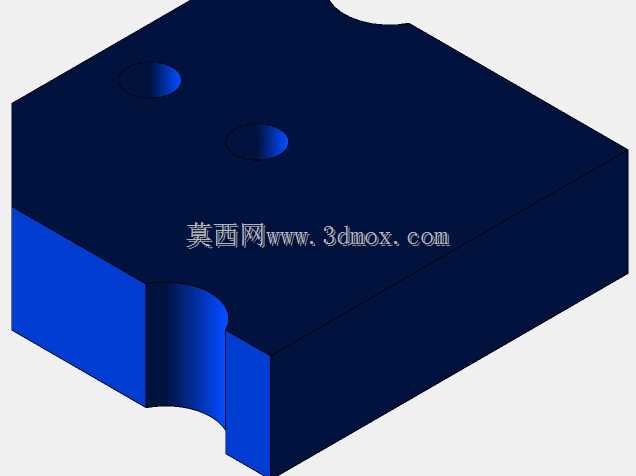

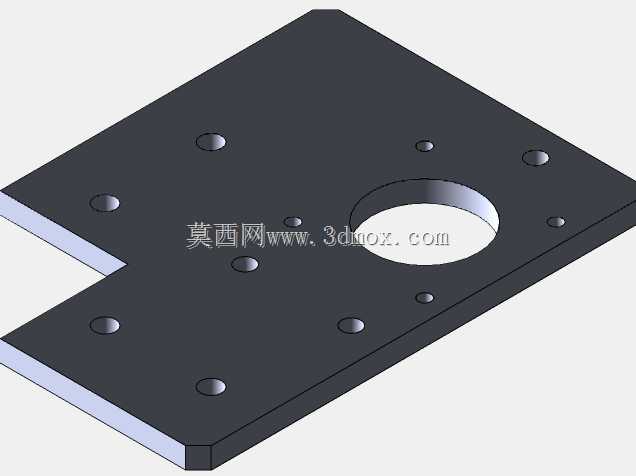

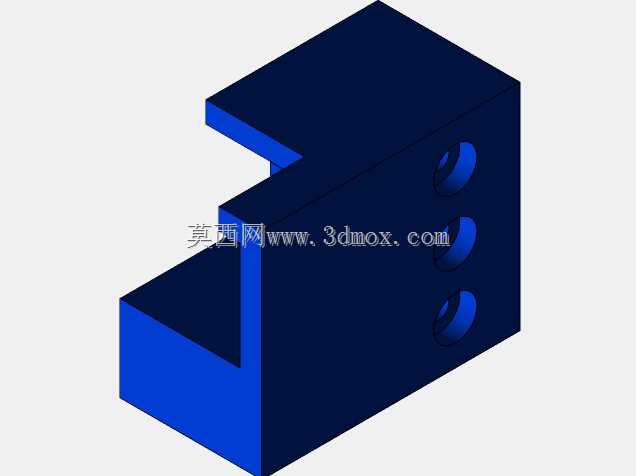

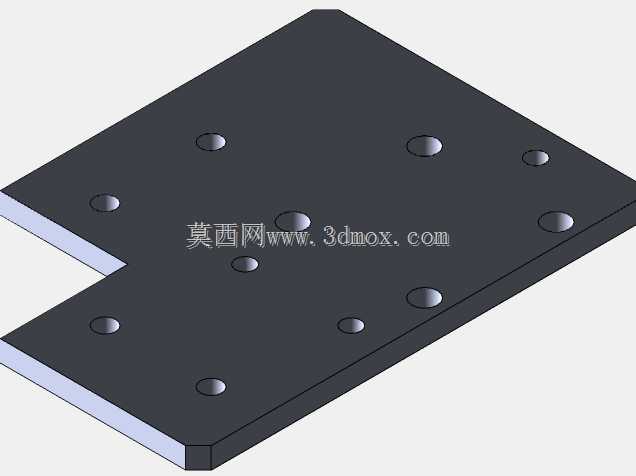

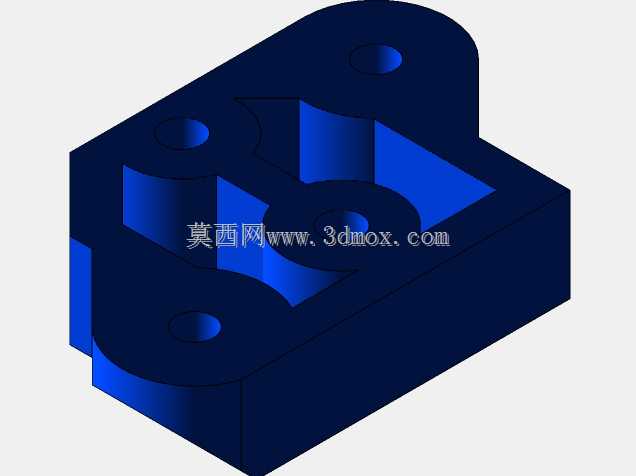

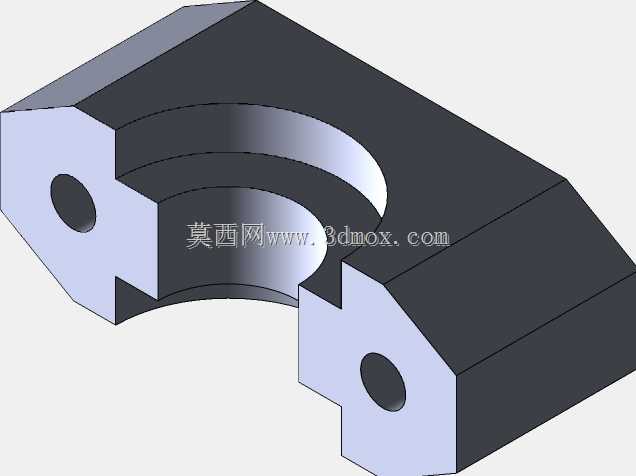

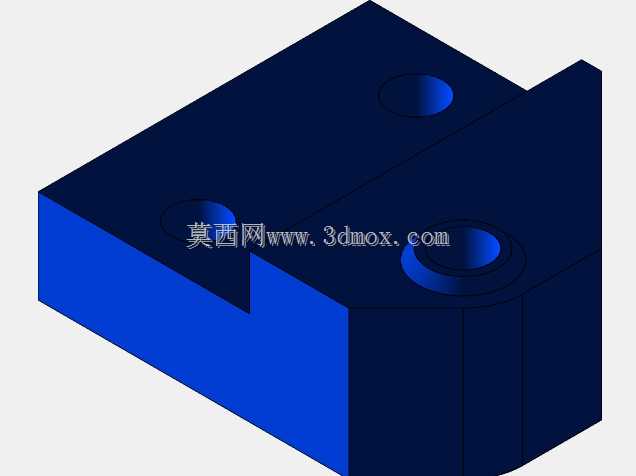

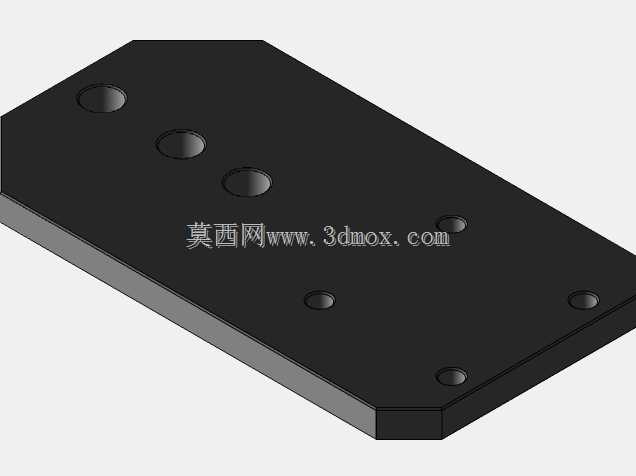

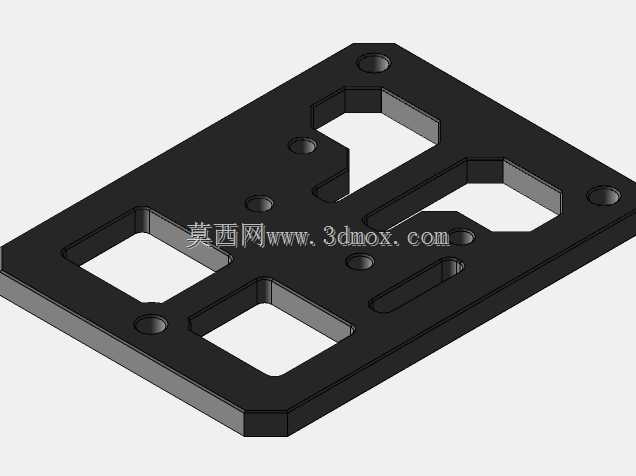

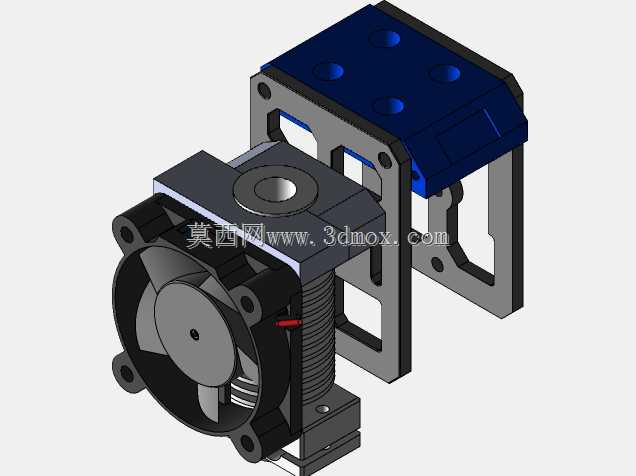

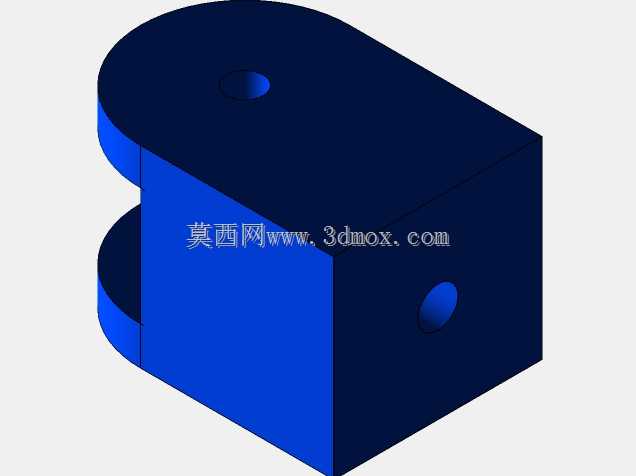

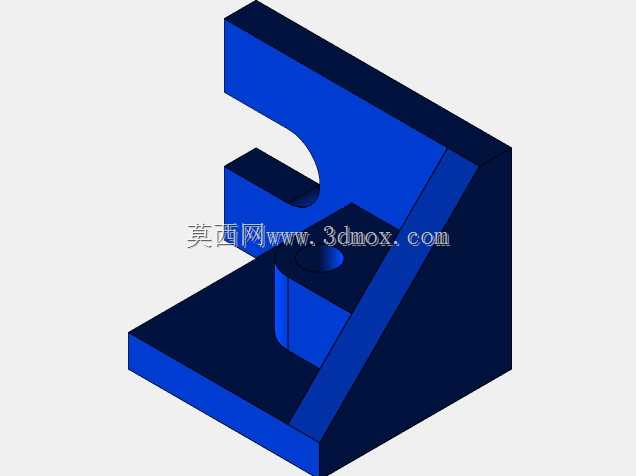

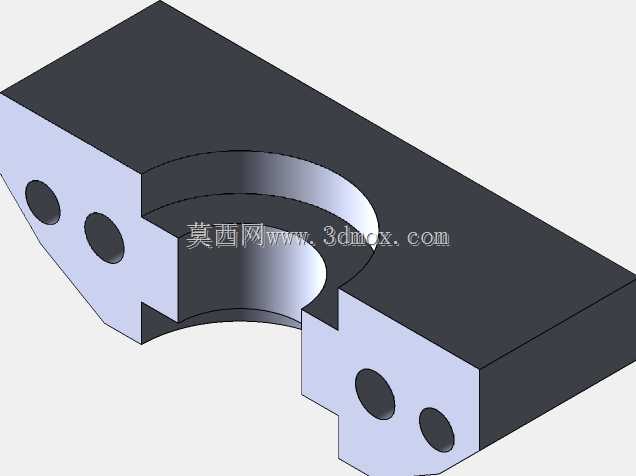

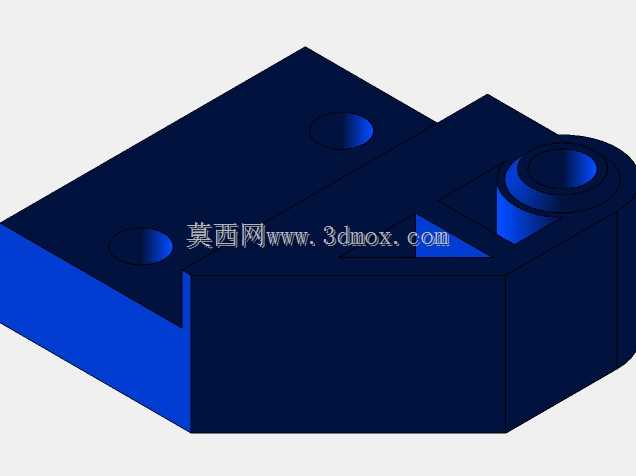

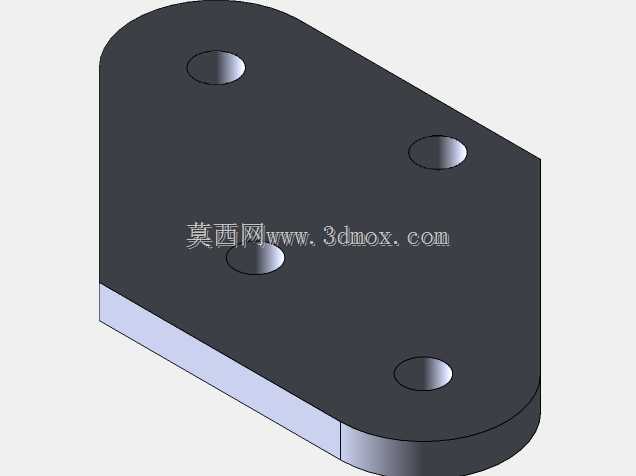

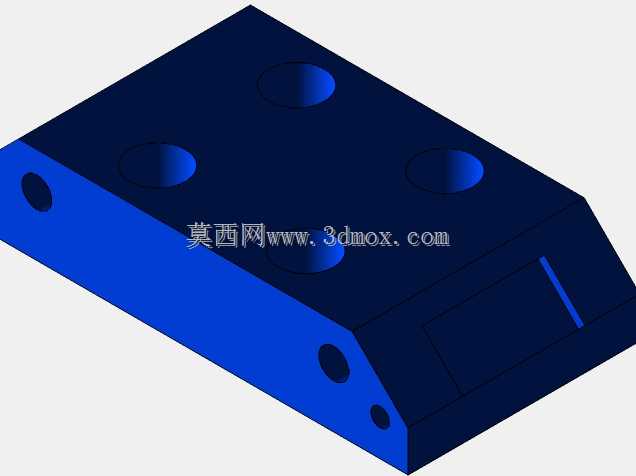

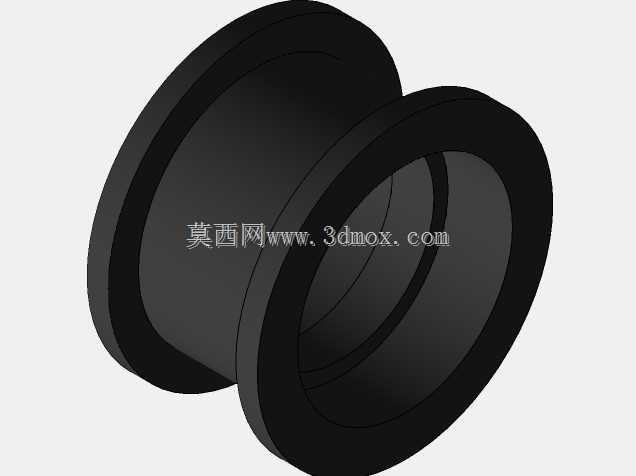

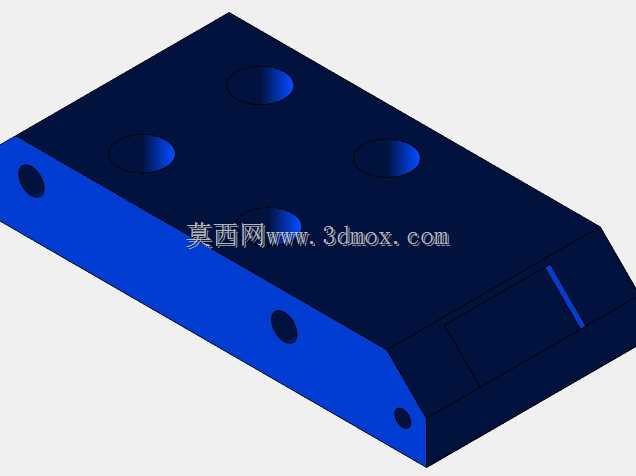

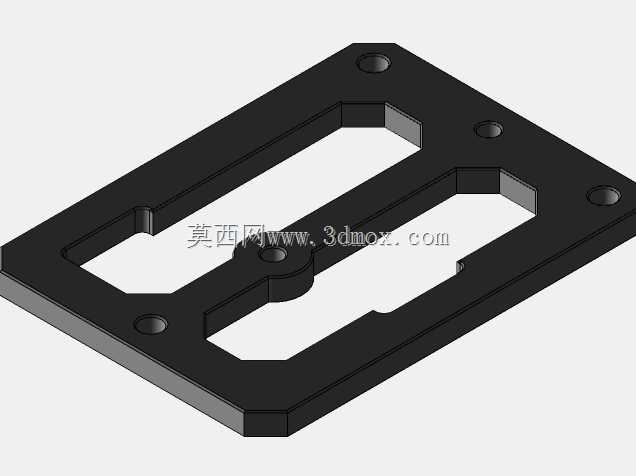

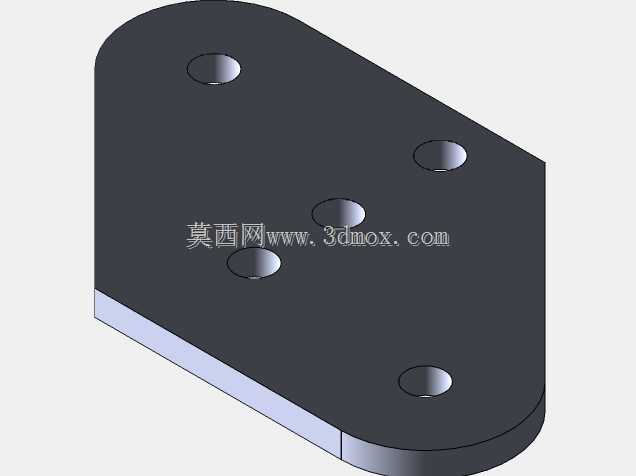

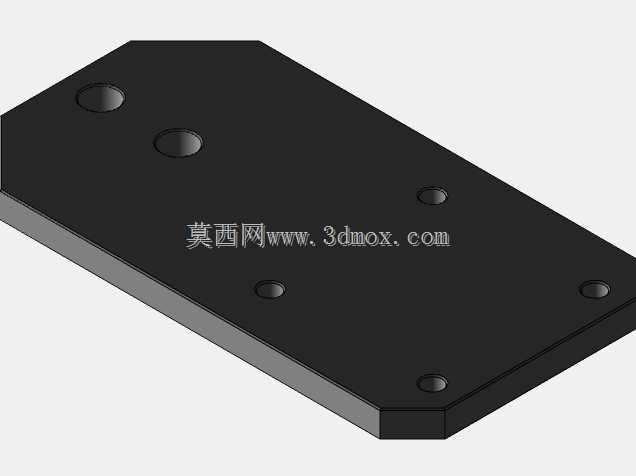

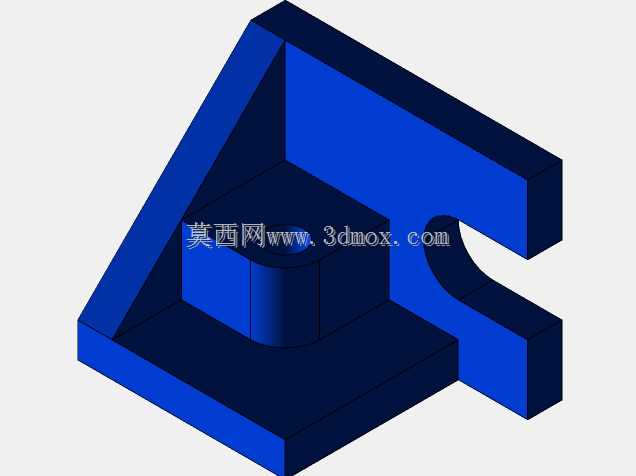

　　安装边界方面，整套XY机构的外轮廓适配常规200mm至220mm打印幅面的桌面级设备机架，导向轴的安装座采用标准化安装孔位，可直接与2020或2040系列铝型材机架通过T型螺栓固定，无需额外加工定制转接件；同步带轮采用标准2GT齿型，适配市面常见的6mm宽同步带，张紧结构集成在端部电机座位置，可通过调节螺栓快速调整同步带张紧力，避免长期使用后皮带松弛导致的回程误差。滑台部分预留了标准的热端安装孔位，可直接适配E3D系列等通用热端组件，同时预留了限位触发片的安装位置，可匹配机械限位或光电限位开关的安装需求，无需额外设计转接支架。

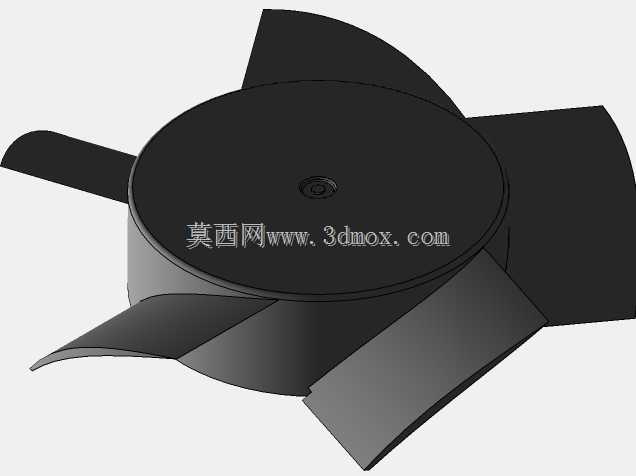

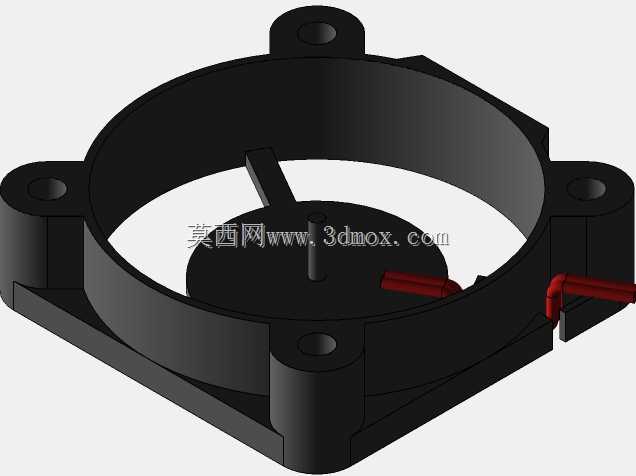

　　实际应用中，这套机构的运动负载设计上限为1.5kg，完全覆盖常规桌面级3D打印机热端、散热风扇、自动调平传感器等组件的总重量，运动速度可适配10-300mm/s的常规打印速度区间，加速度可支持至5000mm/s²，能满足普通消费级3D打印的速度与精度需求。结构上所有运动部件均做了干涉避让设计，滑台运动至全行程极限位置时，同步带、滑块与机架型材之间不会出现剐蹭碰撞，走线槽位沿导向轴侧边预留，可将热端的加热线、温控线、风扇线沿拖链规整布置，避免运动过程中线缆拉扯导致的故障。
