PH3H型3D打印机XY轴传动机构设计

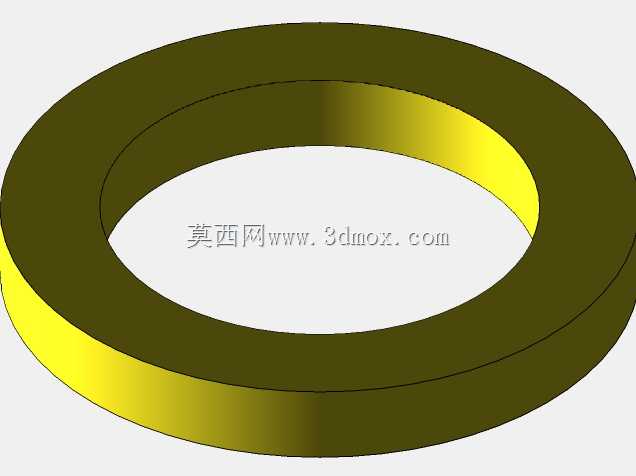

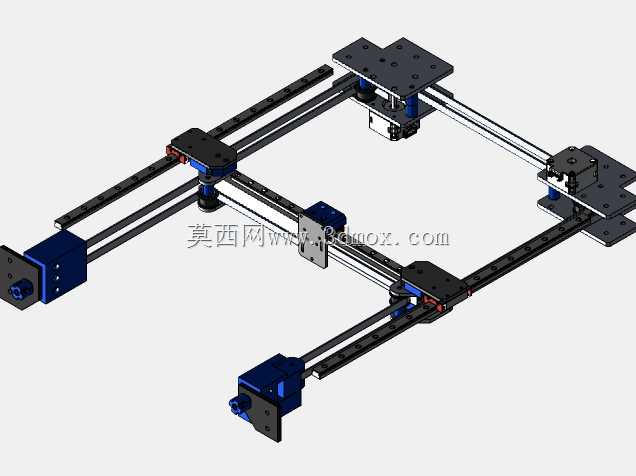

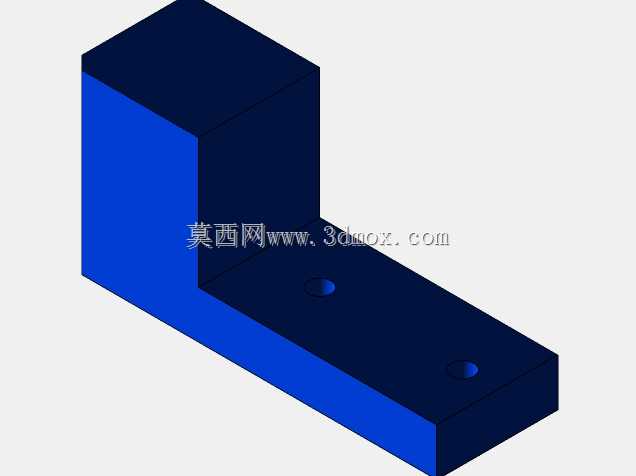

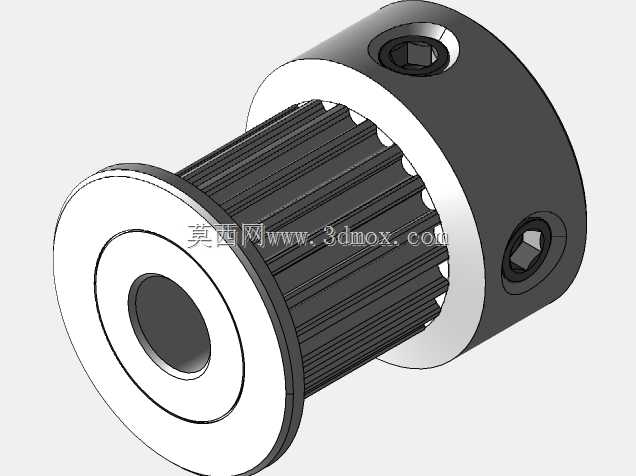

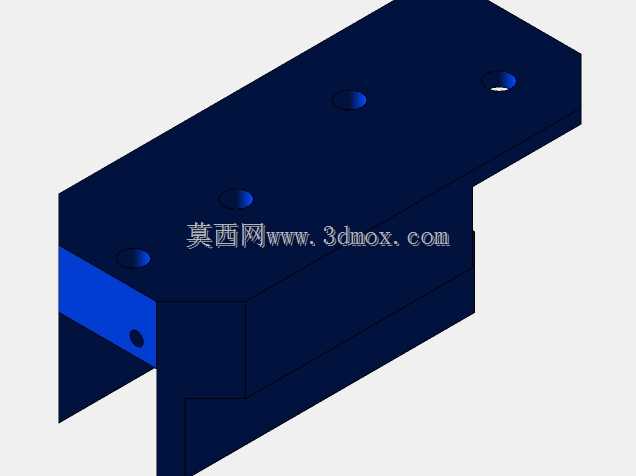

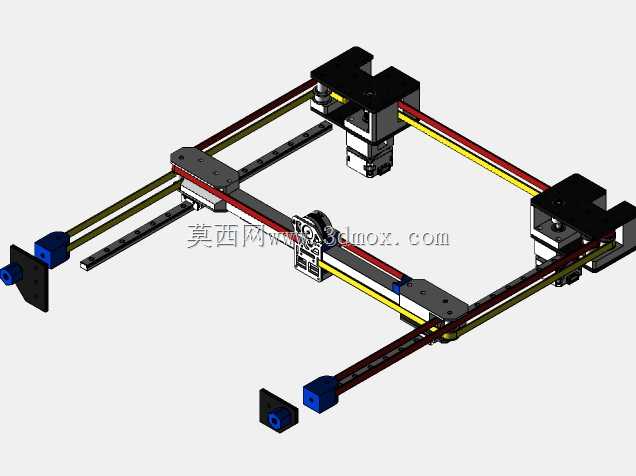

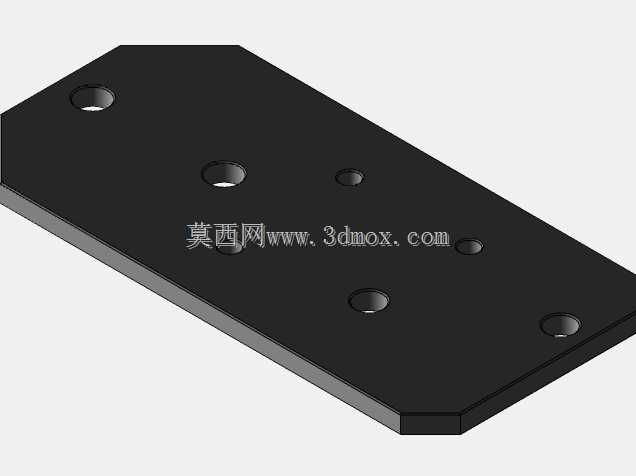

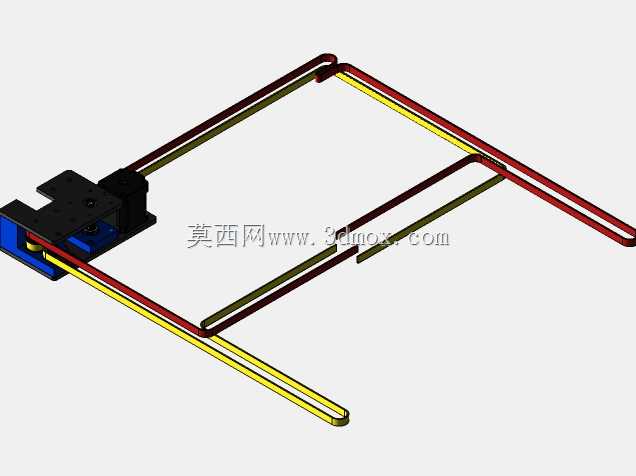

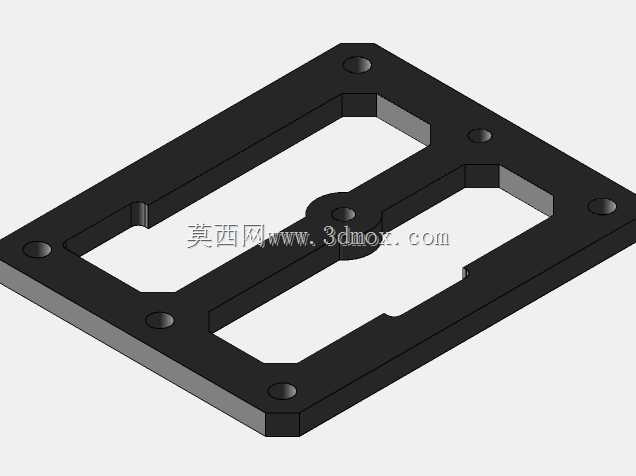

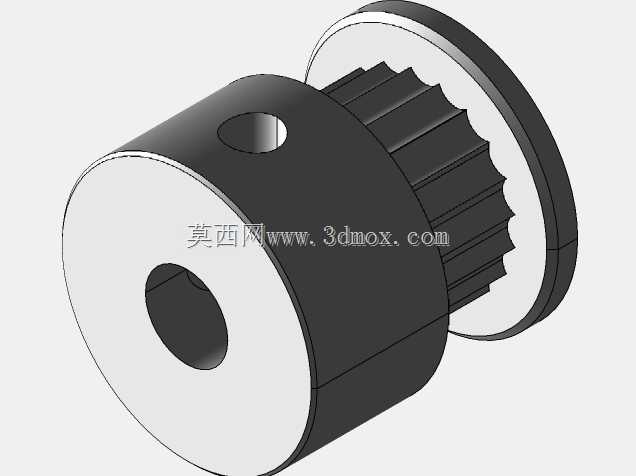

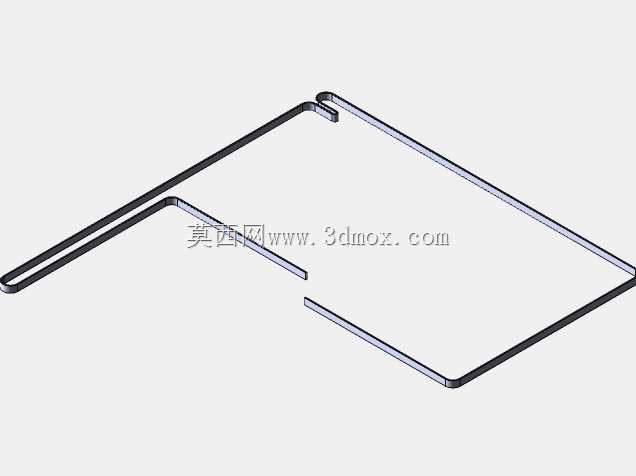

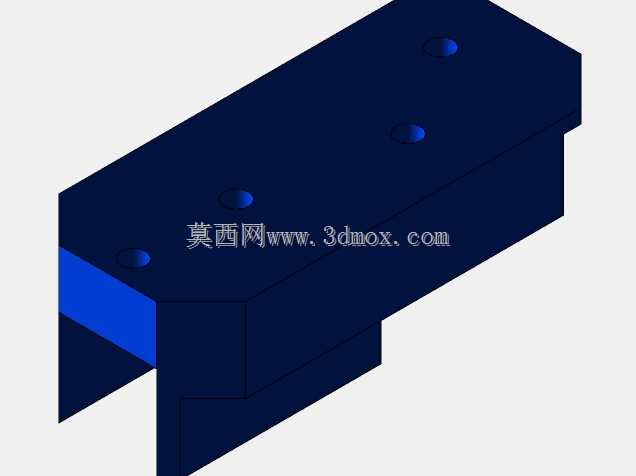

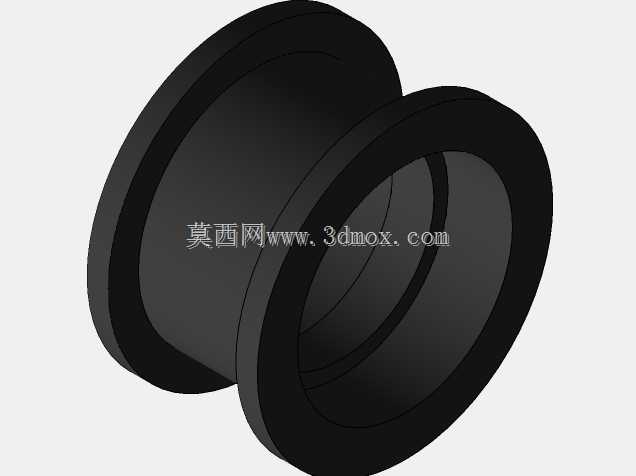

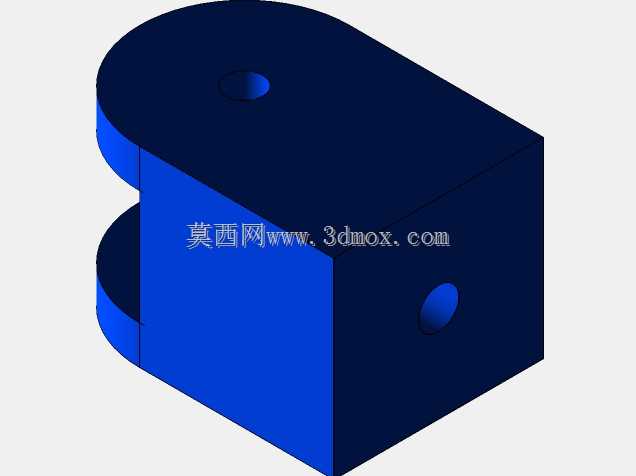

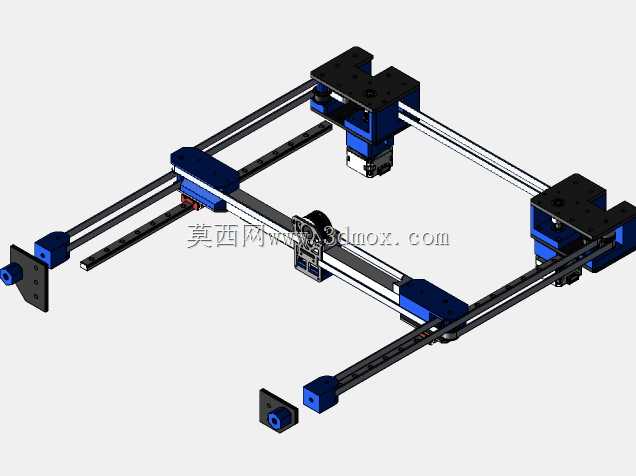

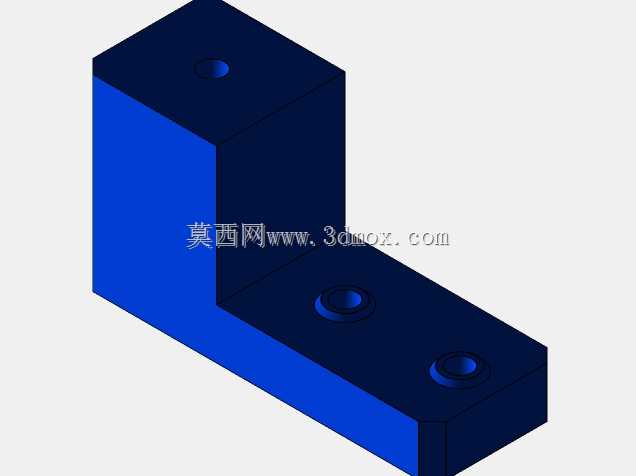

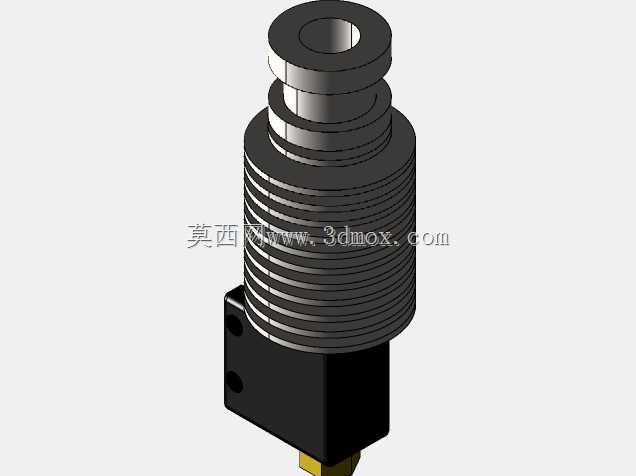

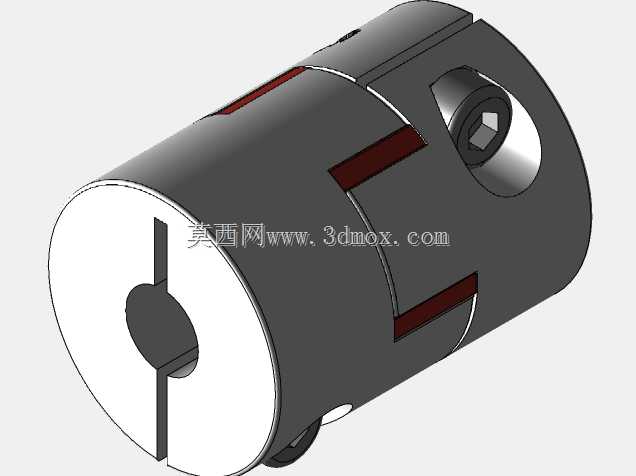

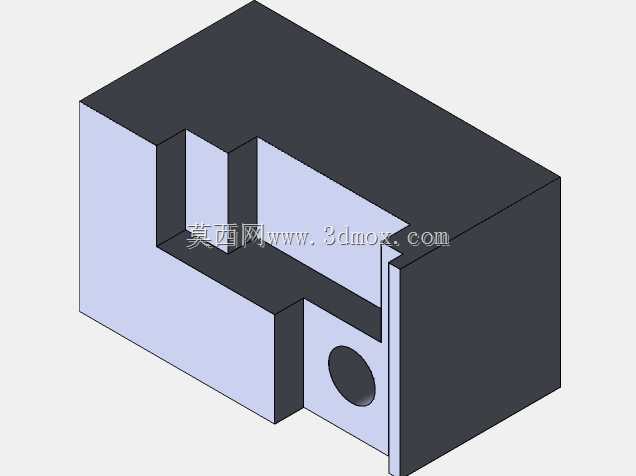

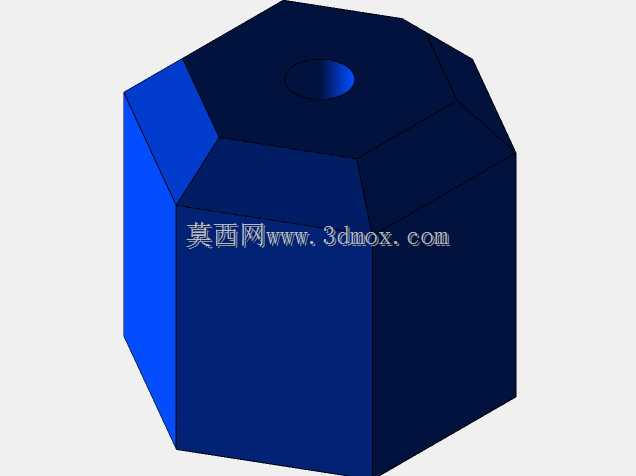

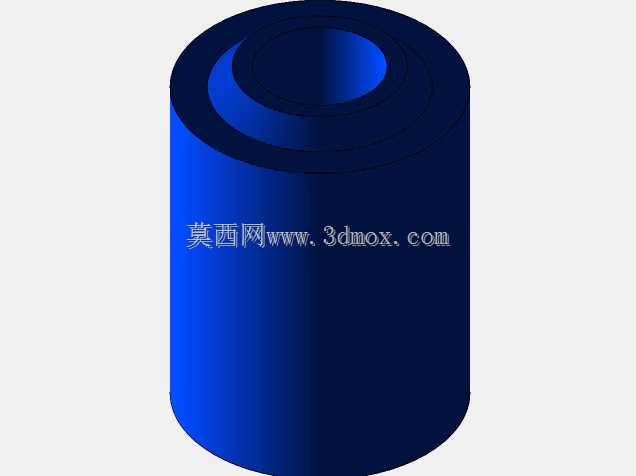

　　该结构为桌面级FDM工艺3D打印设备的XY平面运动核心组件，承担打印过程中喷头在水平面内的精准定位与轨迹运动功能，是决定设备打印精度、运动稳定性与打印速度的核心单元，广泛适配个人DIY创作、小型创客工坊打样、教育场景实训等多类3D打印应用场景，可兼容PLA、ABS、TPU等多种常见熔融沉积成型耗材的打印作业需求。整套传动机构采用双轴并行的开放式布局设计，选用3030规格工业铝型材作为基础安装框架，型材自带的T型槽结构可实现各功能部件的快速定位与灵活调整，无需额外定制复杂安装基座，既压缩了整体装配工作量，也为后期的结构调试、部件更换预留了充足操作空间。传动系统采用9mm宽度的同步带作为动力传递介质，搭配开放式皮带轮组完成动力传导，

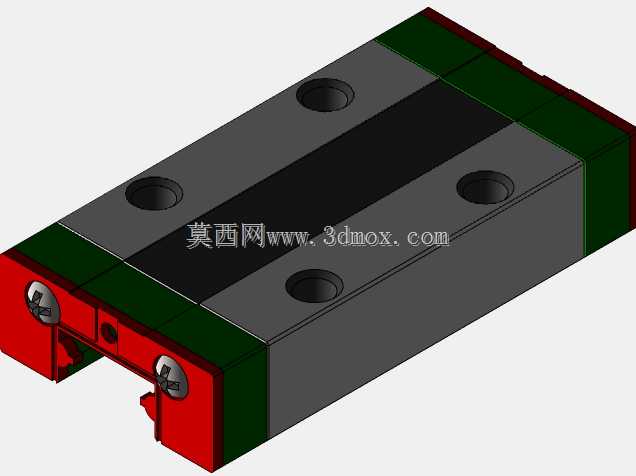

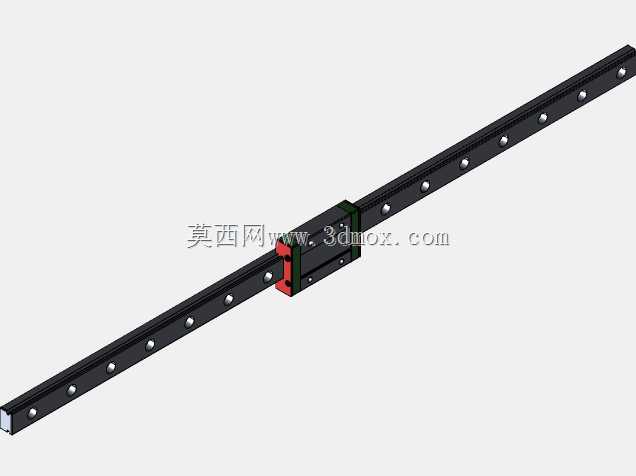

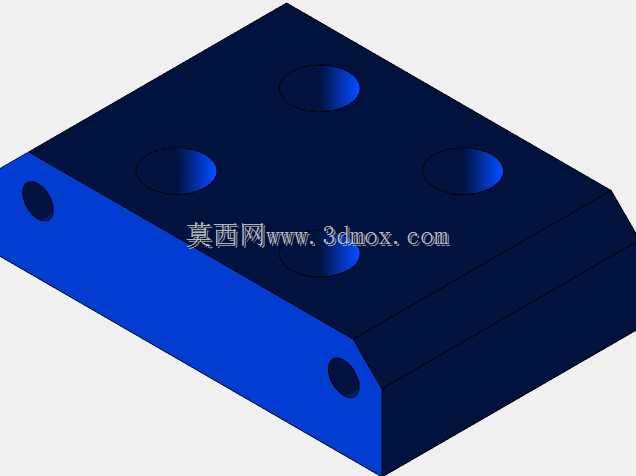

　　相比丝杆传动方案，同步带传动具备更低的运动阻力与更高的往复运动速度，能够有效减少高速打印过程中的运动滞后问题，同时开放式皮带轮的设计大幅降低了皮带张紧度调整的操作难度，日常维护无需拆解大量外围结构即可完成张力校准。导向部分采用双直线光轴搭配线性滑块的组合方案，两根平行布置的光轴分别承担X、Y方向的运动导向，滑块与运动负载平台直接连接，可有效抵消运动过程中产生的侧向倾覆力矩，避免高速启停时出现平台晃动、轨迹偏移的问题，保证喷头运动轨迹的直线度与重复定位精度。设计过程中充分考虑了安装边界的适配性，整套XY机构的安装孔位完全匹配常规3030铝型材框架的孔距标准，可直接适配多数同规格桌面级3D打印机的机身安装位，

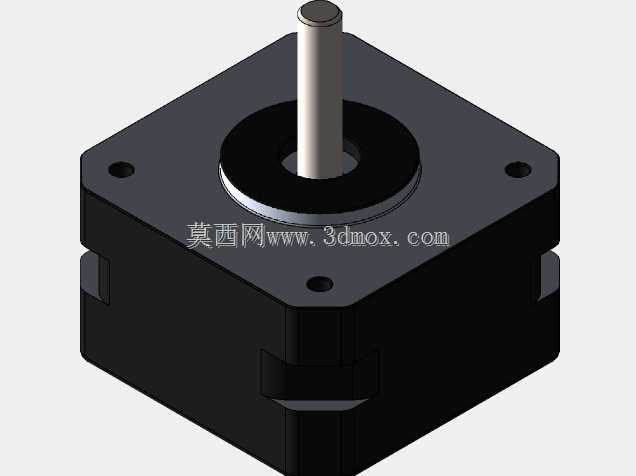

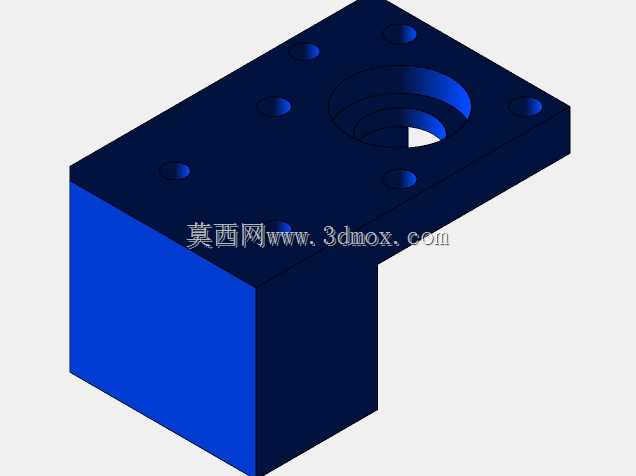

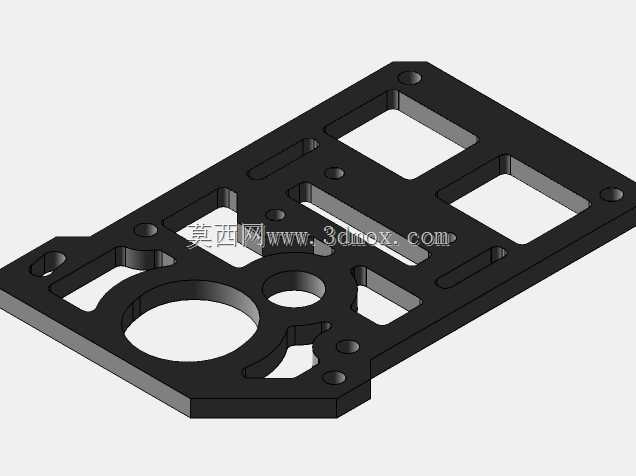

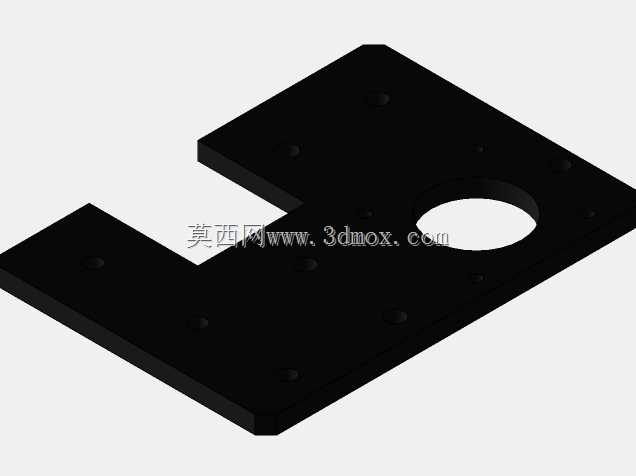

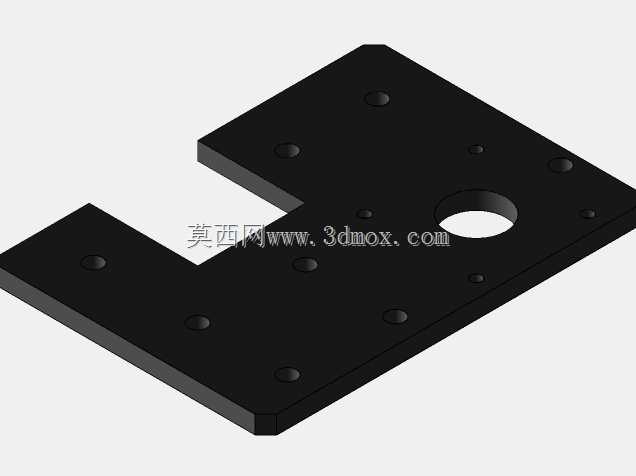

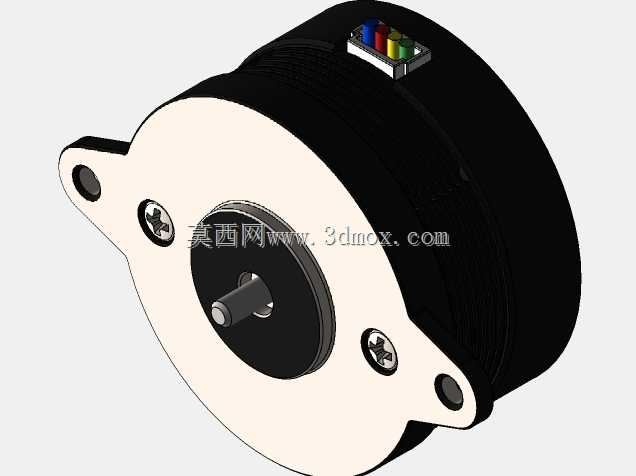

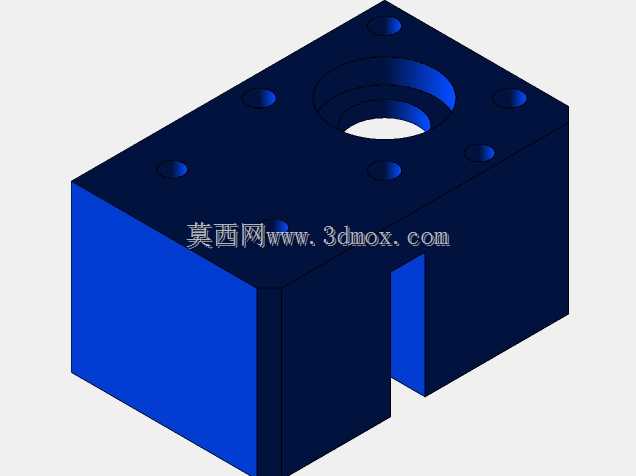

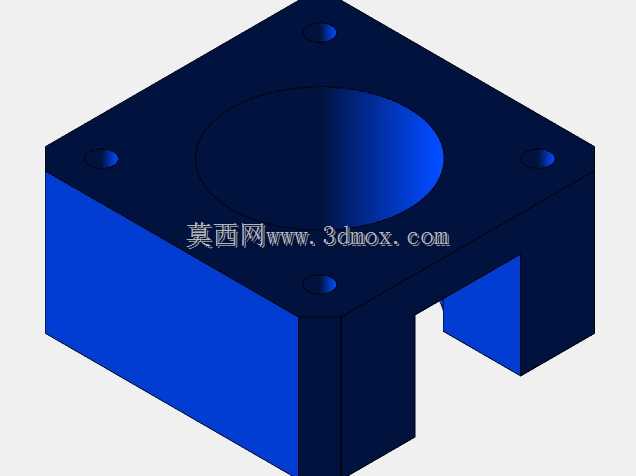

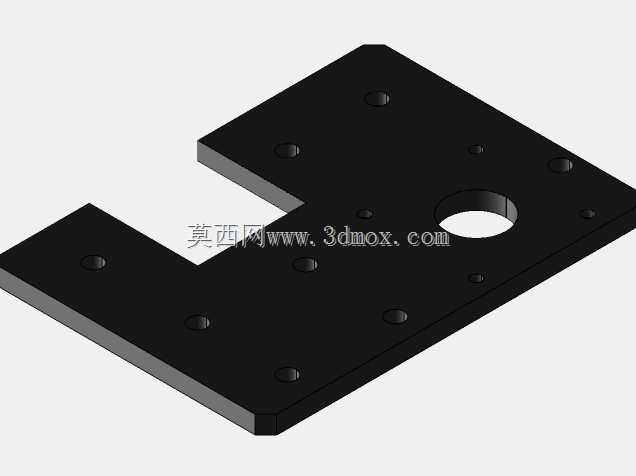

　　无需对原有设备框架做大规模改造即可完成替换安装；运动行程覆盖常规桌面级设备的常用打印幅面，能够满足绝大多数中小型零件的打印尺寸需求。结构上对电机安装座做了集成化设计，将步进电机的固定位、皮带轮的支撑位整合为单个安装部件，减少了装配过程中的累计误差，同时各运动部件的走线槽沿型材侧边布置，可避免运动过程中线缆与传动部件发生干涉剐蹭，降低长期运行的故障概率。整套机构的运动部件均做了轻量化处理，运动负载平台在保证结构刚性的前提下尽可能缩减了不必要的结构重量，有效降低了高速往复运动时的惯性冲击，既能够提升打印过程中的运动平稳性，也能减少步进电机的负载损耗，延长驱动部件的使用寿命。
