铝型材框架式PH2 3D打印龙门结构设计

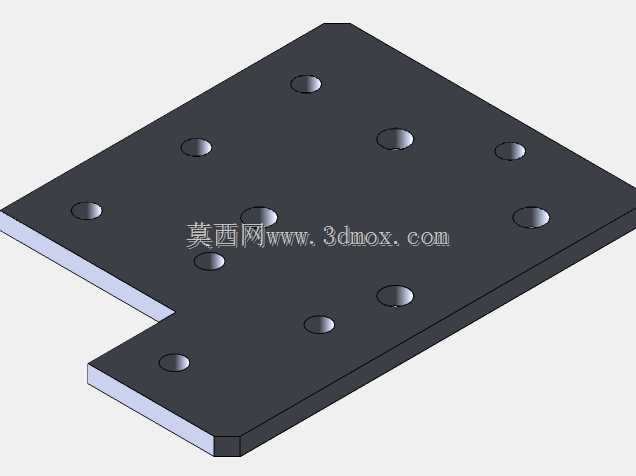

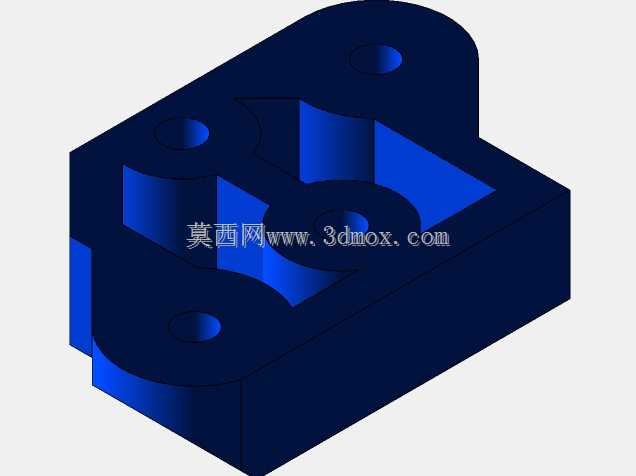

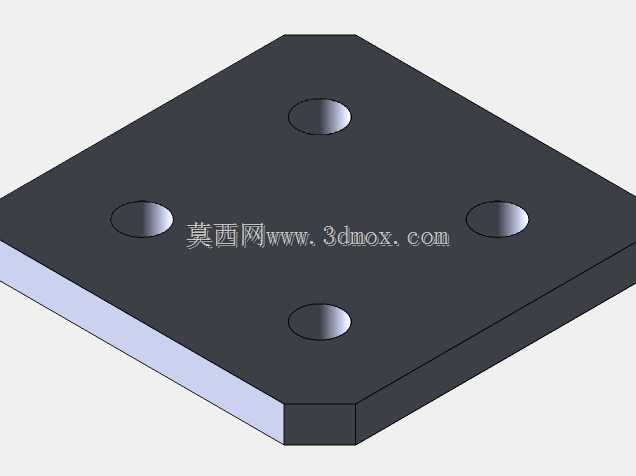

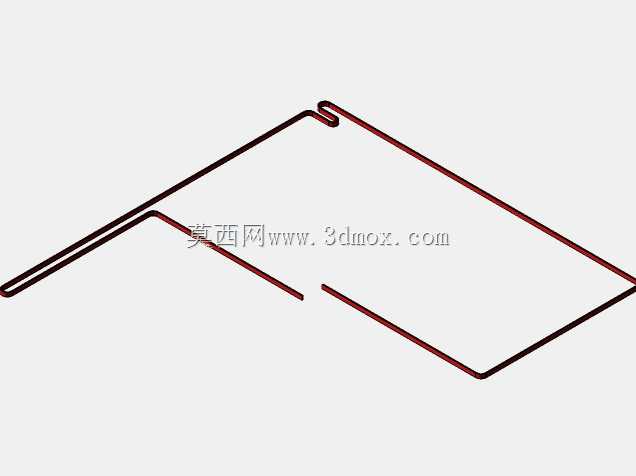

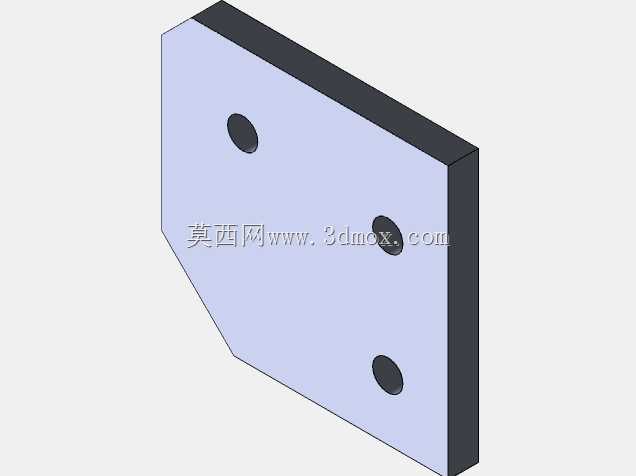

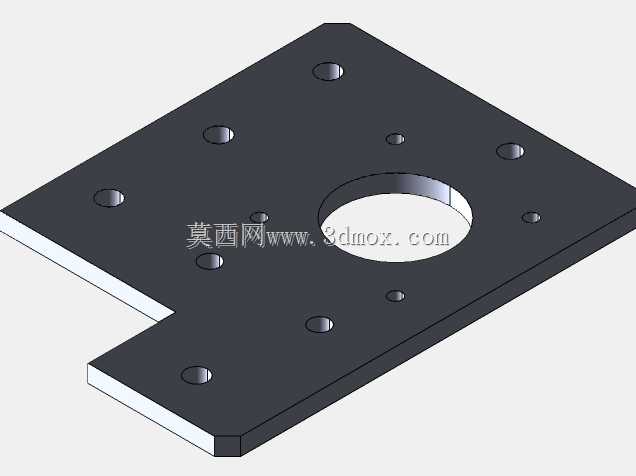

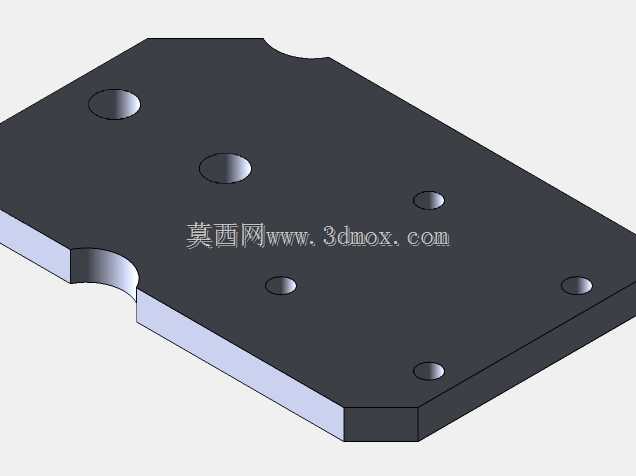

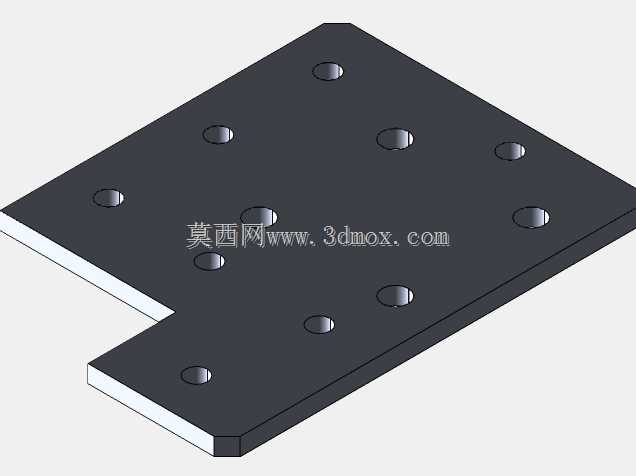

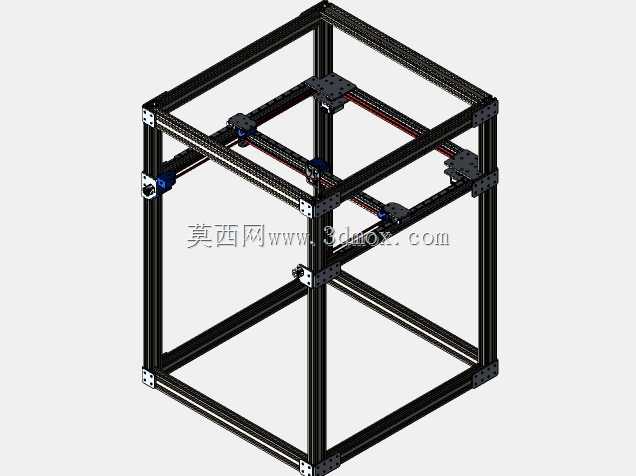

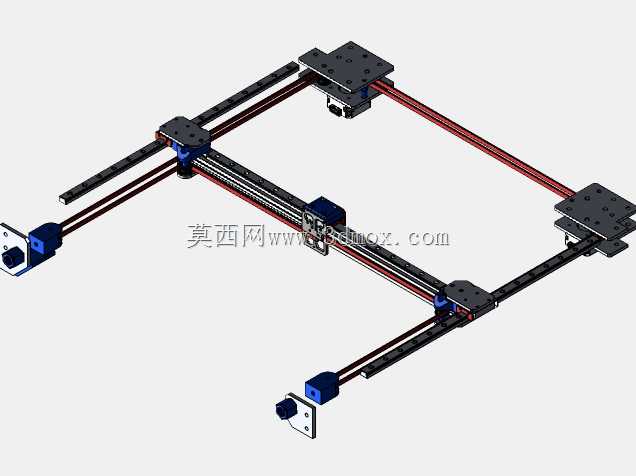

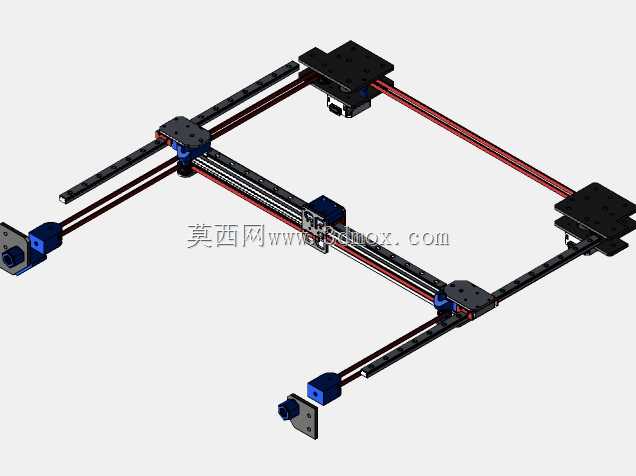

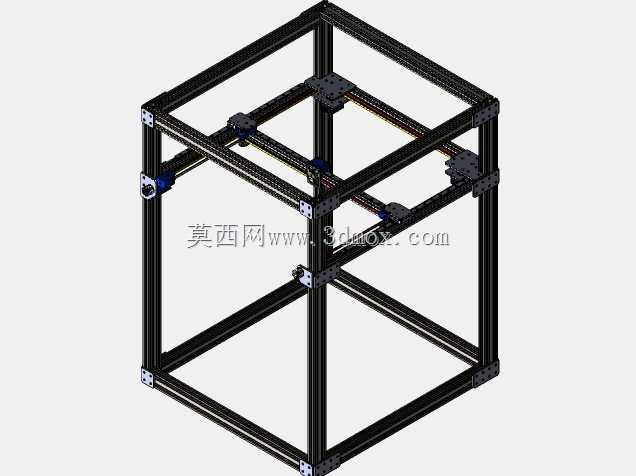

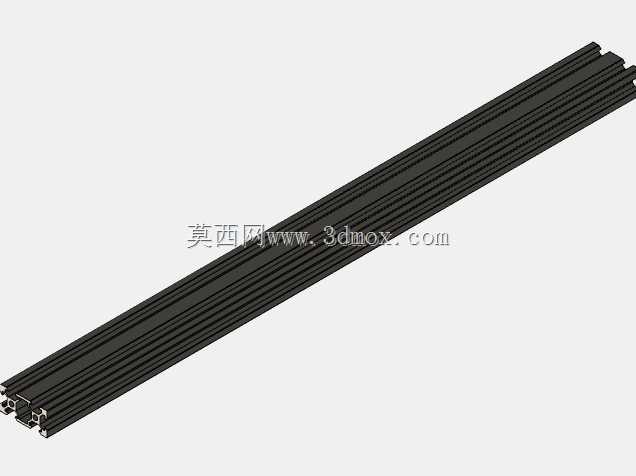

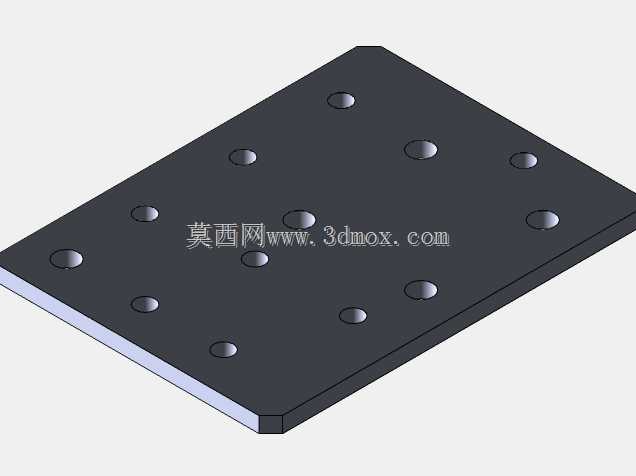

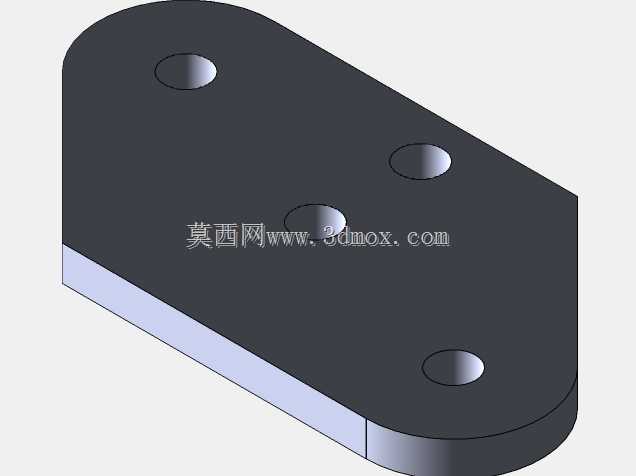

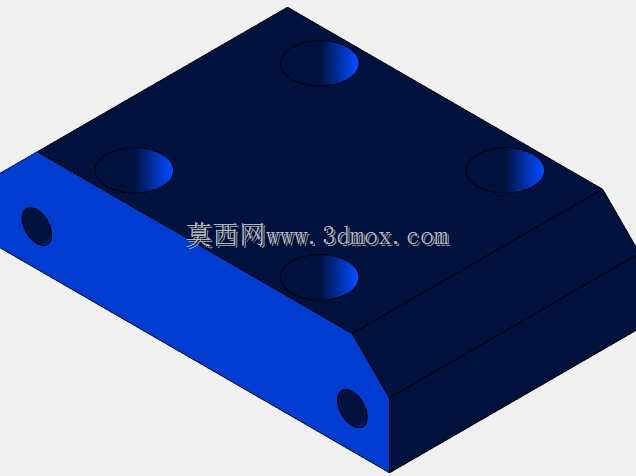

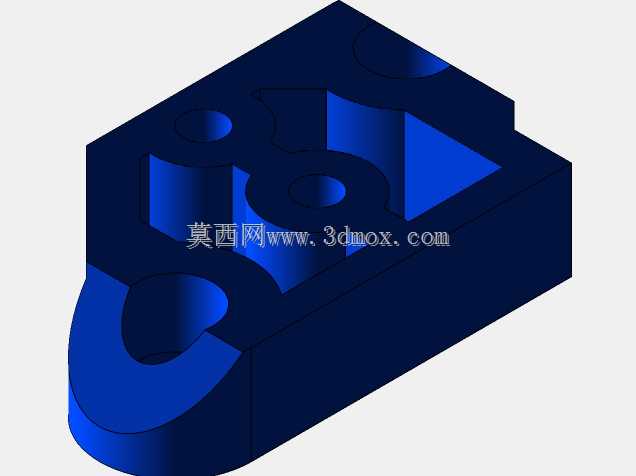

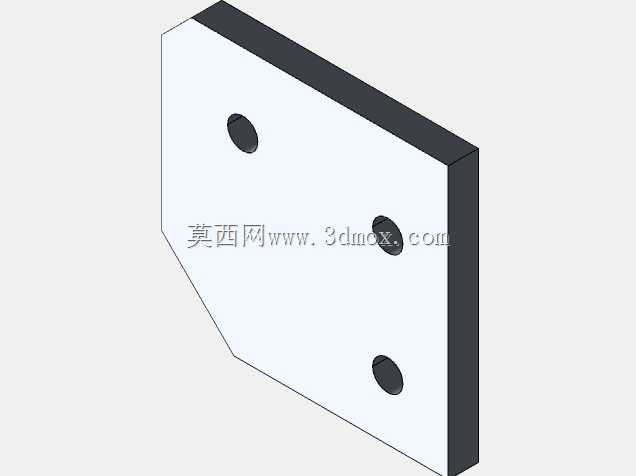

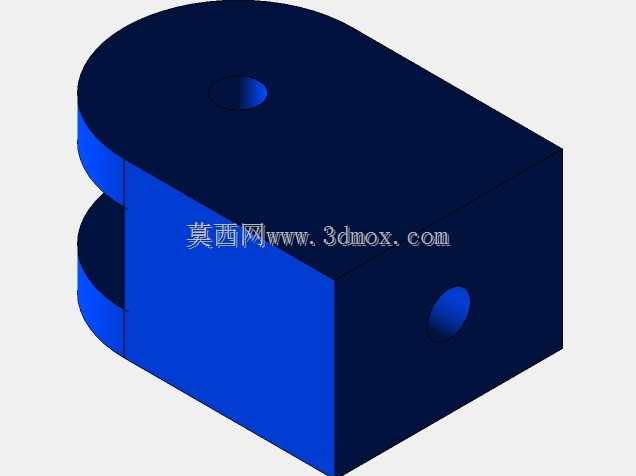

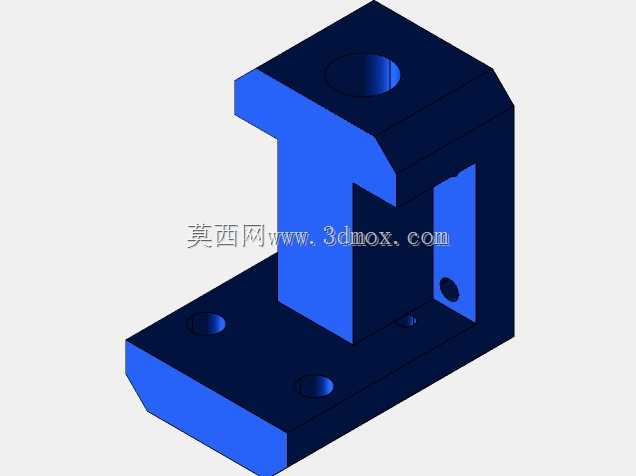

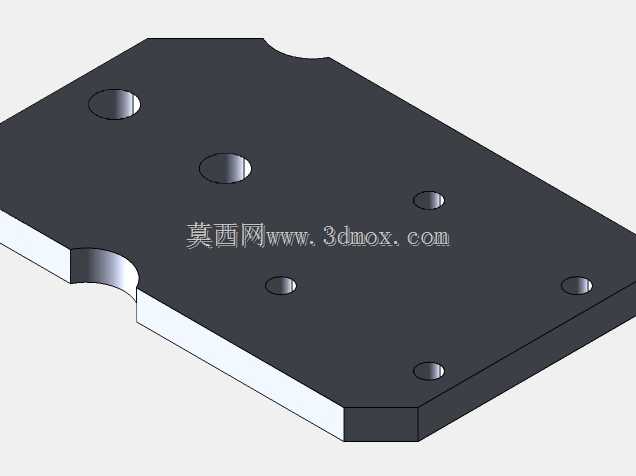

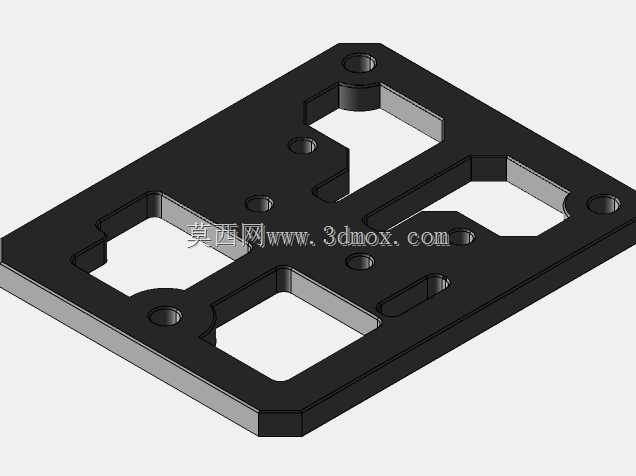

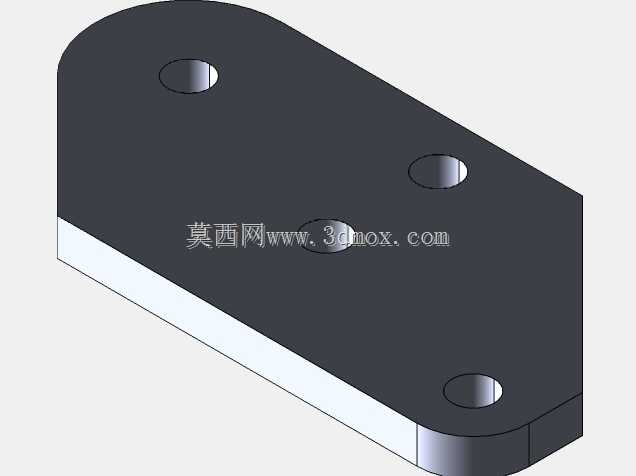

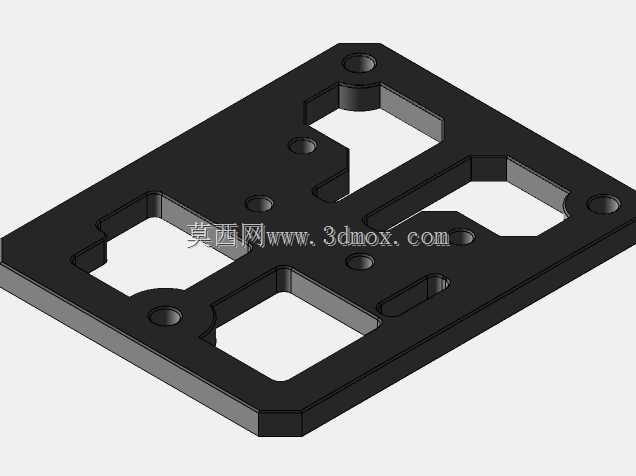

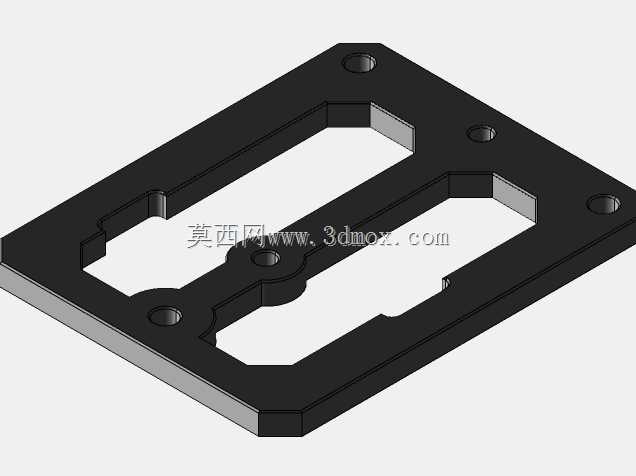

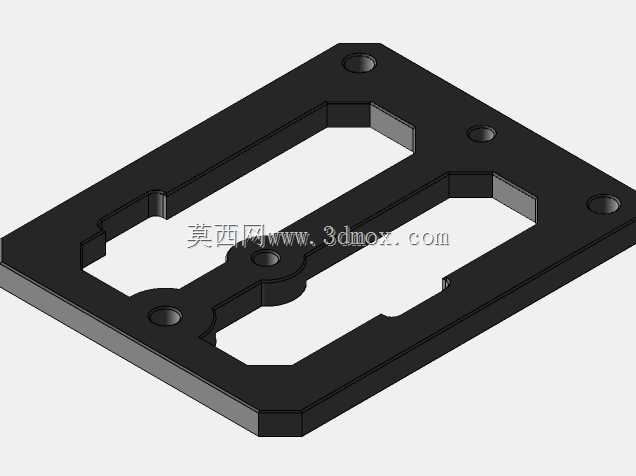

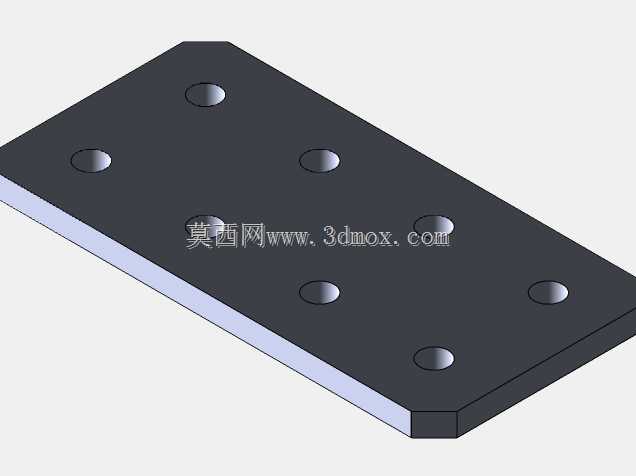

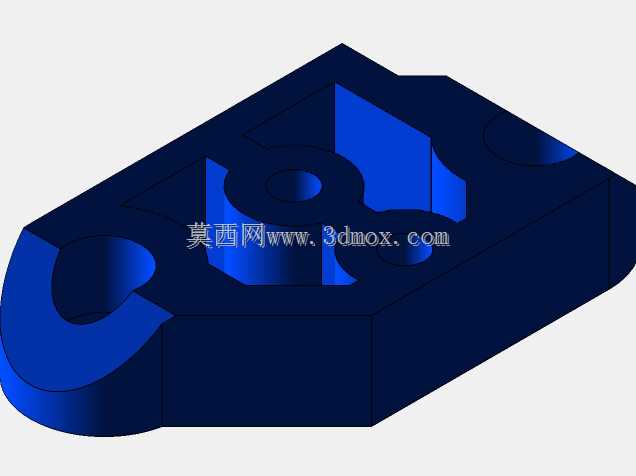

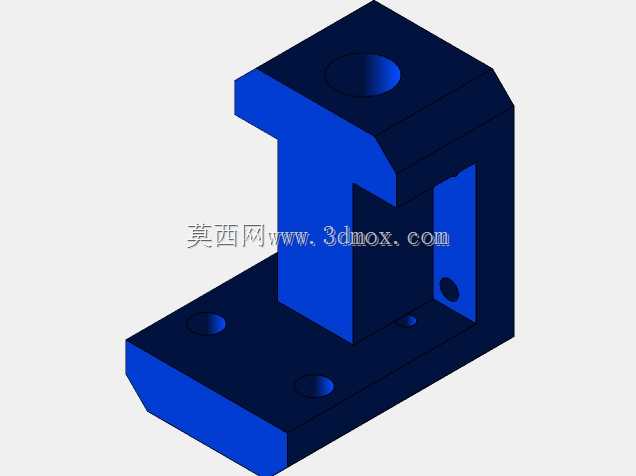

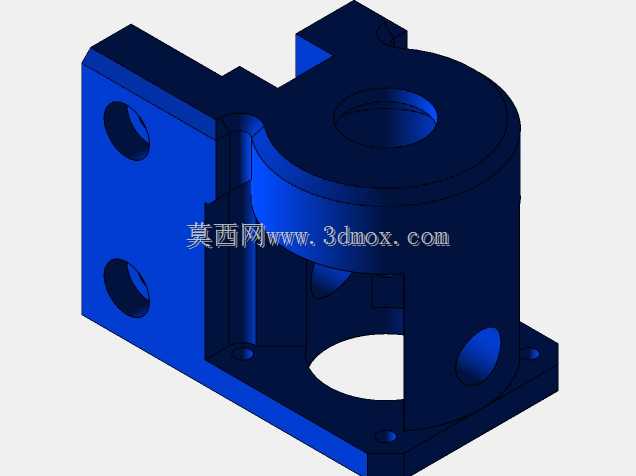

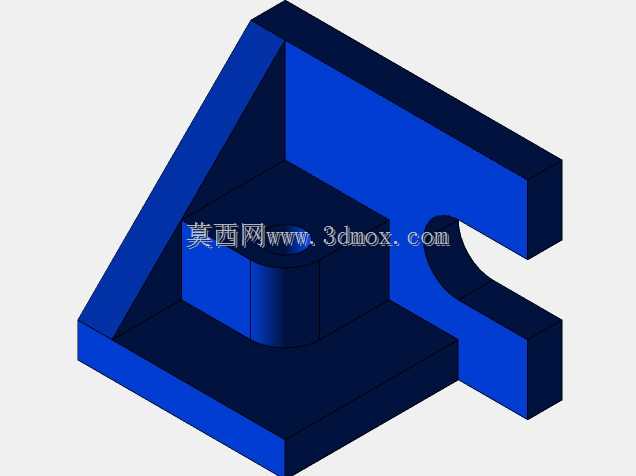

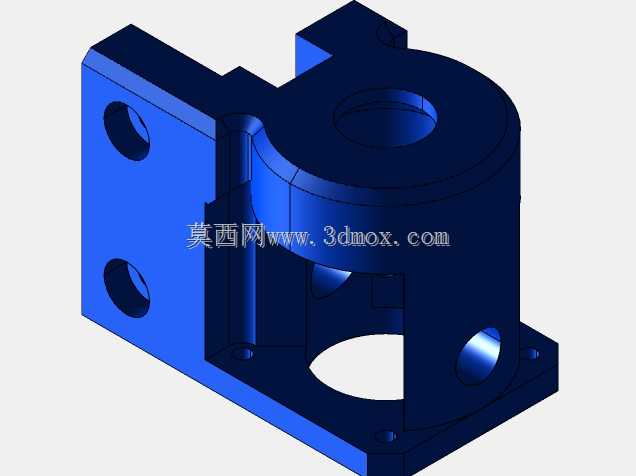

　　该结构为3D打印设备的XY龙门核心承载框架，整体采用工业铝型材拼接搭建，这类框架结构在桌面级及小幅面工业级FDM 3D打印设备中应用十分广泛，既可以用于个人DIY改装打印设备，也可作为小型定制化3D打印设备的基础承载单元，适配PLA、ABS、PETG等多种常见熔融沉积成型耗材的打印作业需求。从结构设计逻辑来看，框架采用立方体笼式布局，四根竖向铝型材作为主支撑立柱，上下层横向型材通过角码、内置连接件完成锁紧固定，整体形成高刚性的封闭受力结构，能够有效抵消XY轴运动过程中产生的往复惯性力，避免高速打印时框架出现共振导致的打印件层纹错位、尺寸偏移问题。XY运动模组采用双横梁跨接布局，X轴运动组件搭载打印头安装位，

　　可沿Y向两根平行横梁做纵向往复移动，Y向传动组件隐藏在横梁型材的安装槽内，既可以适配同步带传动方案，也可根据精度需求换装丝杆传动模块，预留的安装槽位可兼容不同规格的直线导轨、光轴导向件，方便设计人员根据打印速度、精度要求灵活选型。框架的安装边界预留了充足的扩展空间，竖向型材的槽位可直接挂载Z轴升降模组，底部型材可安装热床平台调平组件，侧面型材可拓展走线槽、料架、控制盒安装位，无需额外打孔焊接，所有连接点位均依靠型材本身的T型槽完成紧固件安装，后期维护、改装时可快速拆解调整组件位置。从实际使用场景出发，这类笼式铝型材龙门结构相比板材焊接框架，装配难度更低，不需要专用焊接工装即可完成整机组装，型材本身的阳极氧化表层耐磨耐腐蚀，

　　长期使用不会出现锈蚀变形问题，框架内部的有效成型空间可根据型材裁切长度灵活调整，可适配不同幅面的打印需求，运动组件的安装基准面均依托型材的加工平面，装配时只需通过百分表校正横梁平行度，即可保证XY轴的运动垂直度，降低了整机组装的调试难度。结构设计时充分考虑了运动部件的走线需求，所有传动线缆、传感器线材均可沿型材内置槽布设，避免运动过程中出现线缆拖拽、干涉运动路径的问题，各个角接位置的连接件均做了下沉式安装设计，不会突出型材表面影响外部钣金护罩的安装，可直接在框架外侧加装封闭保温外罩，适配高温耗材打印时的仓温保持需求。
