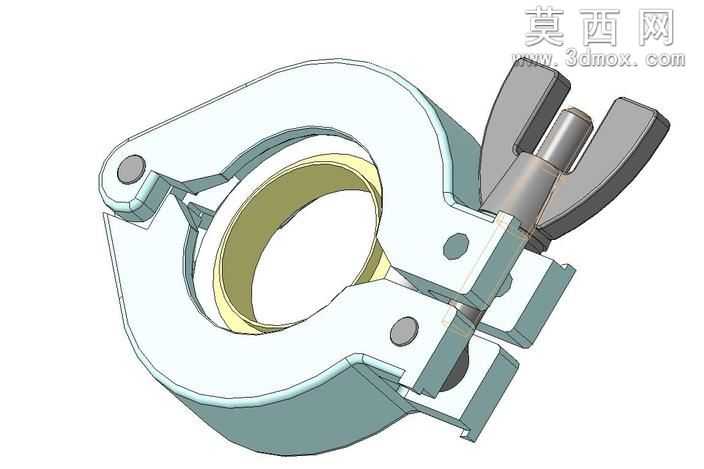

KF-25真空铰链夹法兰连接夹具

本作品为KF-25规格真空铰链夹的三维参数化模型，采用SolidWorks完成全参数化建模设计，建模过程严格遵循真空管路快装连接件的行业尺寸规范，对夹体、蝶形锁紧手柄、铰接销轴、密封配合面等核心结构进行了1:1等比例还原，确保模型尺寸可直接对接生产加工环节的尺寸校验需求。建模阶段优先采用自底向上的装配建模逻辑，首先分别完成两个半环形夹体的基体特征绘制，通过拉伸、切除、圆角等基础特征构建夹体的C型环抱结构，针对夹体与KF法兰配合的内圈定位槽，精准还原了适配25mm公称通径KF法兰的密封台阶尺寸，保证安装时可精准卡入法兰外缘的定位凸台，避免真空管路连接时出现错位偏移。铰接部位的销轴与销孔采用间隙配合的参数设定，还原了实物中夹体可绕销轴灵活开合的运动特性，蝶形锁紧手柄部分通过多段放样特征构建出符合人体工学的翼型握持结构，手柄与夹体锁紧端的螺纹配合结构做了简化但保留了核心的锁紧传动逻辑，可直观展示夹具的开合锁紧动作原理。材质与渲染阶段，针对不同部件做了差异化的材质赋予：夹体主体采用304不锈钢材质，调整金属粗糙度参数还原不锈钢喷砂处理的哑光金属质感，铰接销轴采用抛光不锈钢材质突出金属高光效果，手柄部分采用硬质铝合金材质搭配细微的磨砂纹理，内圈密封配合区域添加了半透明的氟橡胶密封圈材质，通过光线追踪渲染清晰区分不同部件的材质属性，让模型整体视觉效果贴近工业实物的真实质感。结构设计上，该铰链夹针对真空系统的快装需求做了优化，单侧铰接的结构让夹具在拆装时无需完全拆分，松开蝶形手柄即可翻转打开，环抱式的夹体结构可均匀施加锁紧力，配合KF法兰的密封圈可实现高真空度下的可靠密封，避免传统卡箍拆装繁琐、锁紧力不均的问题，模型完整保留了夹体上的减重孔、销轴安装沉孔、手柄限位槽等细节结构，可直接用于真空管路系统的装配干涉校验、产品展示以及非标真空设备的配套设计参考。
