紧凑型八袋脉冲式工业除尘设备设计

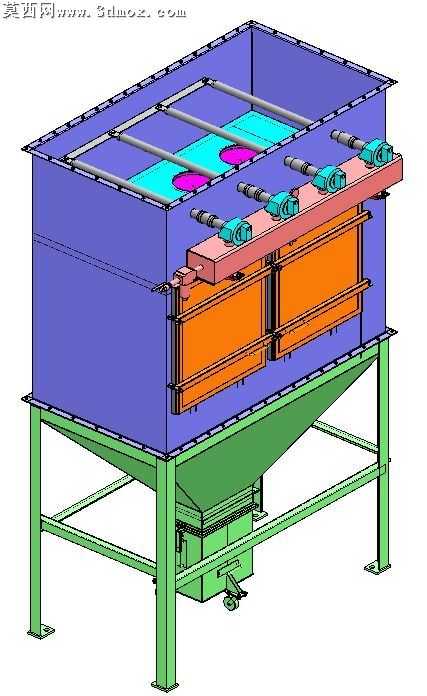

做这套八袋除尘设备的三维建模时，最先敲定的是紧凑化布局思路，毕竟很多中小车间的安装空间有限，不能照搬大型除尘设备的松散结构。一开始画上部箱体的时候，特意把顶部出风口的法兰位置做了居中偏置处理，没放在正中心，是考虑到现场接通风管道的时候，能避开顶部脉冲喷吹组件的检修空间，不会出现装完风管后没法拆喷吹阀的尴尬。侧面的检修门做了双层折边结构，建模时特意留了密封胶条的安装槽，没做整块平门板，就是怕后期使用的时候门板变形漏风，影响过滤舱的负压稳定性。

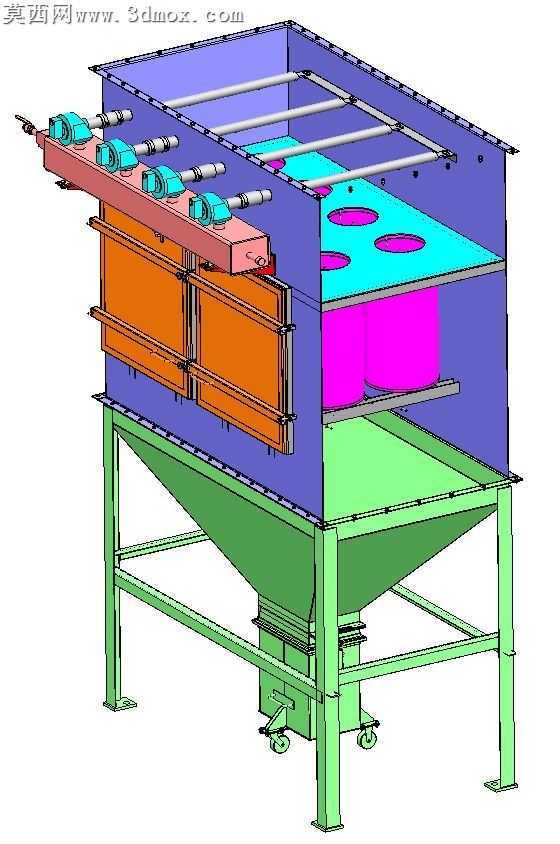

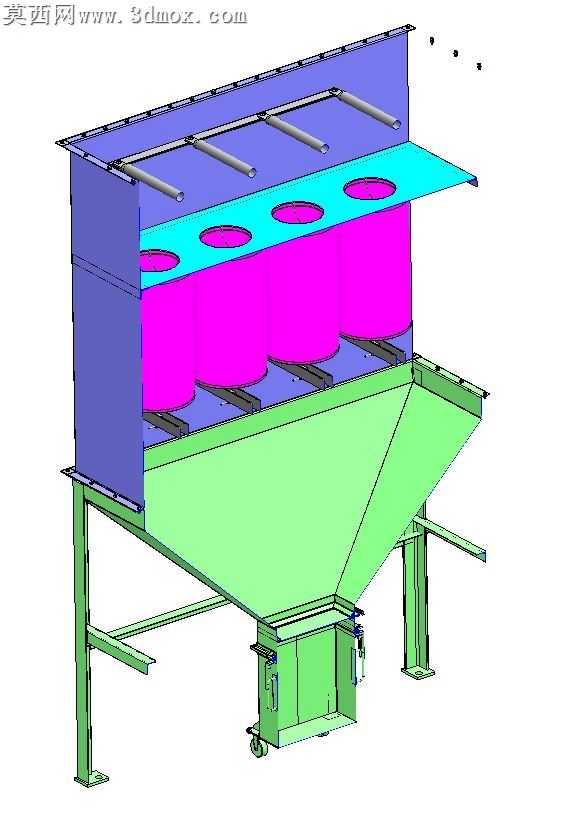

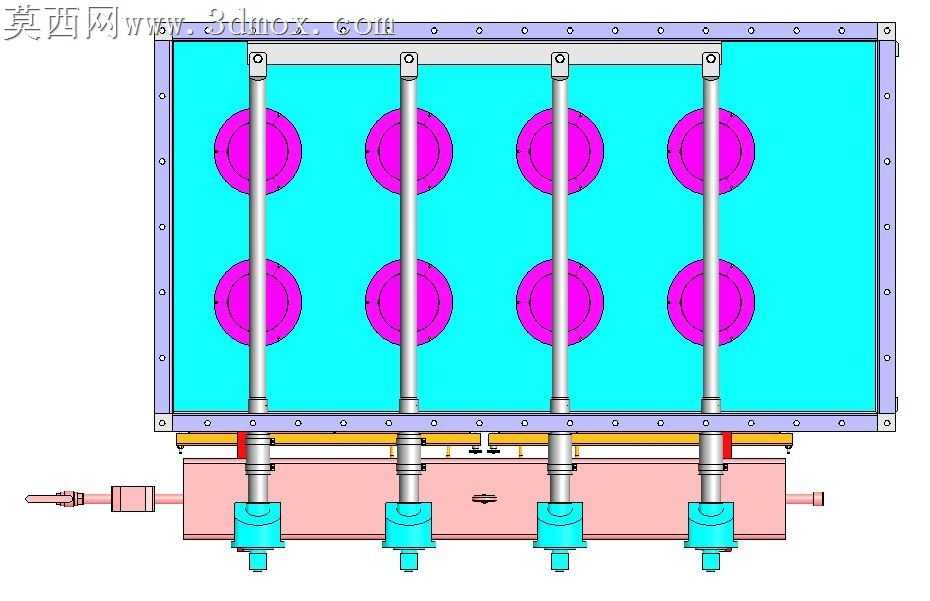

中间的过滤舱部分，八组滤袋的安装花了不少心思调整间距，一开始按等距排布算下来，舱体宽度要多出来120毫米，后来把靠近侧壁的两组滤袋往中间挪了40毫米，同时调整了喷吹管的喷嘴角度，保证每个滤袋口都能对准喷吹气流中心，既压缩了整体宽度，又不会出现清灰死角。喷吹管的固定座没做焊接式的死结构，改成了带腰型孔的快拆支架，建模时特意核对了螺栓的操作空间，后期更换喷吹管或者调整喷嘴位置的时候，不用伸到舱体内部拧螺丝，站在设备侧面就能操作。

下部灰斗的曲面过渡是个小难点，一开始用直斜面拼接，四个角的位置容易积灰搭桥，后来把四个棱边做了圆弧过渡处理，圆弧半径顺着灰斗的倾斜角度渐变，越靠近下卸灰口圆弧越小，既保证了灰斗壁的倾斜角度大于粉尘安息角，又不会让灰斗的整体高度过高。底部的卸灰阀和支腿做了一体化的安装基准，支腿的横撑位置特意避开了卸灰阀的抽拉检修空间，脚轮的安装座做了可拆式设计，需要固定安装的时候可以直接拆掉脚轮换装减震垫，不用额外改动支腿结构。

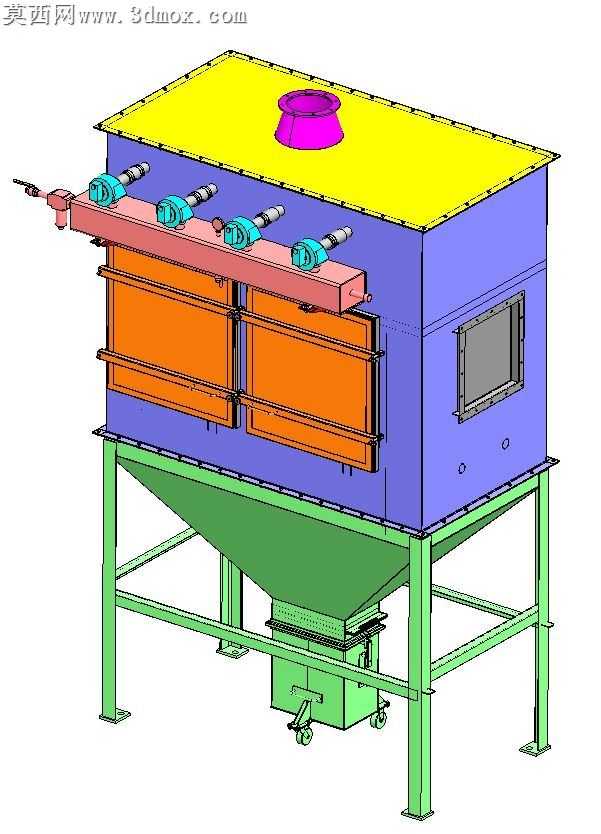

材质渲染的时候，箱体主体用了哑光工业蓝的涂装，检修门和喷吹组件用醒目的橙红色，支腿和灰斗用工程绿，顶部盖板做了亮黄色的警示涂装，既能区分不同功能区域，也符合工业设备的安全配色规范。所有连接法兰的螺栓孔都做了阵列对齐，没出现孔位错位的问题，密封面的宽度统一留了15毫米，不管是填橡胶垫还是石棉垫都能适配。整套模型没做多余的装饰结构，每一处凸起和开孔都对应实际的安装或者检修需求，做出来的结构完全能直接对接生产加工，不用再二次调整尺寸，不管是给机加工车间做配套除尘，还是用在粉体生产线的粉料回收环节，都能直接适配现场的安装条件，清灰效率和过滤稳定性都能满足日常使用要求。
