UCF205方形带座外球面轴承三维设计

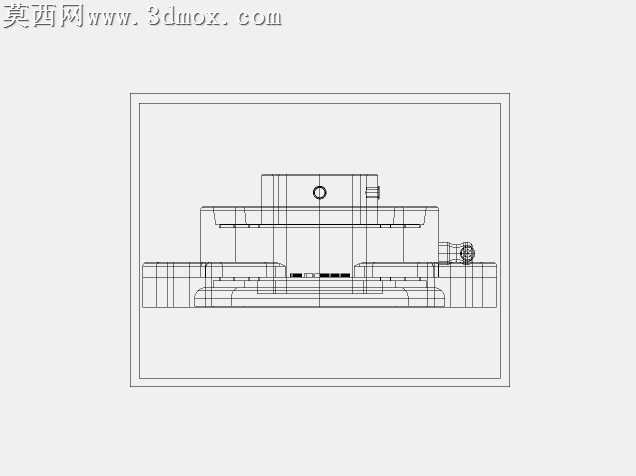

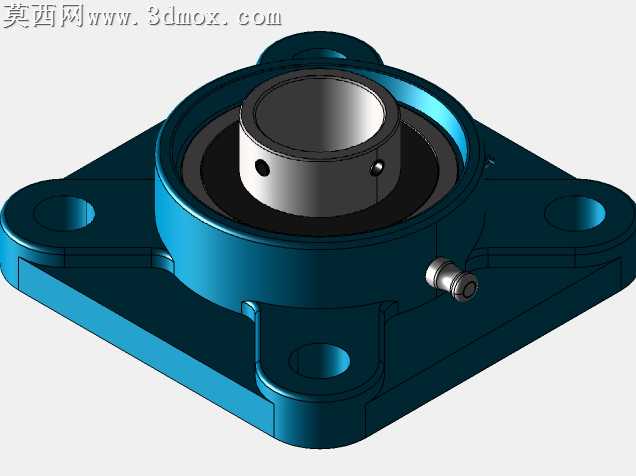

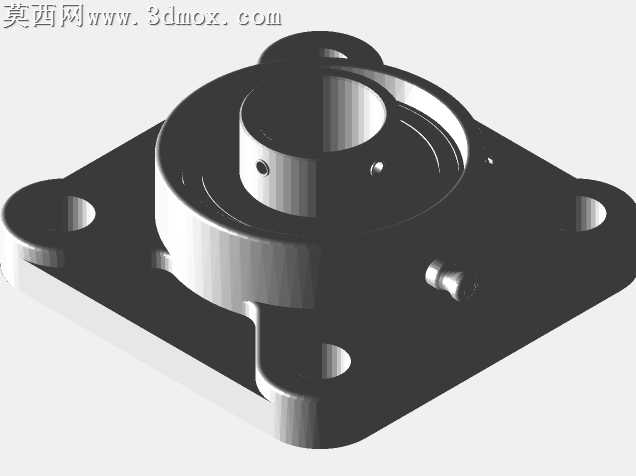

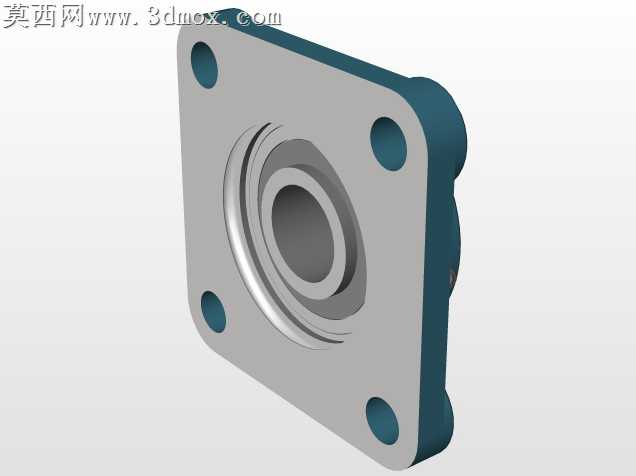

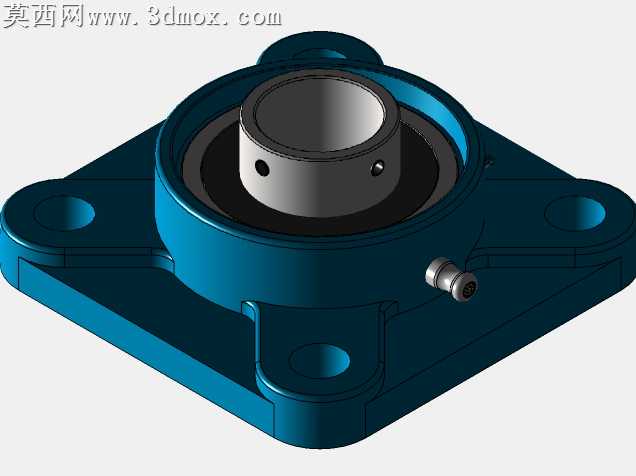

做这个UCF205轴承座模型的时候，我是从加工适配的角度切入的，毕竟这类传动支撑件最终是要落地生产、直接装到设备上用的，光看着好看没用，得贴合实际加工和装配的逻辑。一开始画方形法兰基体的时候，我没直接拉个方块完事，四个安装孔的位置特意留了锪平的沉台结构，现实里铸件出来的安装面不可能完全平整，锪平这部分做出来，后续螺栓锁紧的时候才不会因为接触面翘曲导致锁紧力不均，甚至把法兰边压裂。四个角的圆角也不是随便给的R角，特意参考了铸件的拔模斜度和圆角过渡要求，避免直角位置应力集中，铸造的时候也不容易出现缩孔缺陷。

中间的轴承安装腔是整个模型的核心，我特意把腔体内壁的公差配合段做了区分，和轴承外圈过盈配合的那段粗糙度对应的纹理做了细微区分，靠近腔口的位置留了微小的导入倒角，实际压装轴承的时候不会刮伤轴承外圈的镀层，也能避免压装时出现卡滞。侧面的注油嘴安装孔我没做简单的打孔处理，特意加了内螺纹的收尾退刀结构，还有注油嘴和座体贴合的密封面，做了0.2mm的微小凸台，现实里装铜垫密封的时候，这个凸台能让密封件受压更均匀，不会出现渗油的问题。

轴承内圈的固定螺钉位置，我特意核对了M10螺钉的实际尺寸，螺钉头部的沉孔深度刚好能让螺钉头完全埋入内圈的锁止槽里，不会突出内圈端面刮到配套的轴肩，锁止的时候螺钉的顶紧面和轴上的定位坑是完全贴合的，不会出现顶偏打滑的情况。轴承内部的钢球和保持架部分，我没做过度简化，保持架的兜孔间隙留了合理的活动量，钢球和内外滚道的接触位置做了相切约束，后续做运动仿真的时候能直观看到轴承转动时钢球的滚动状态，也能检查有没有干涉问题。

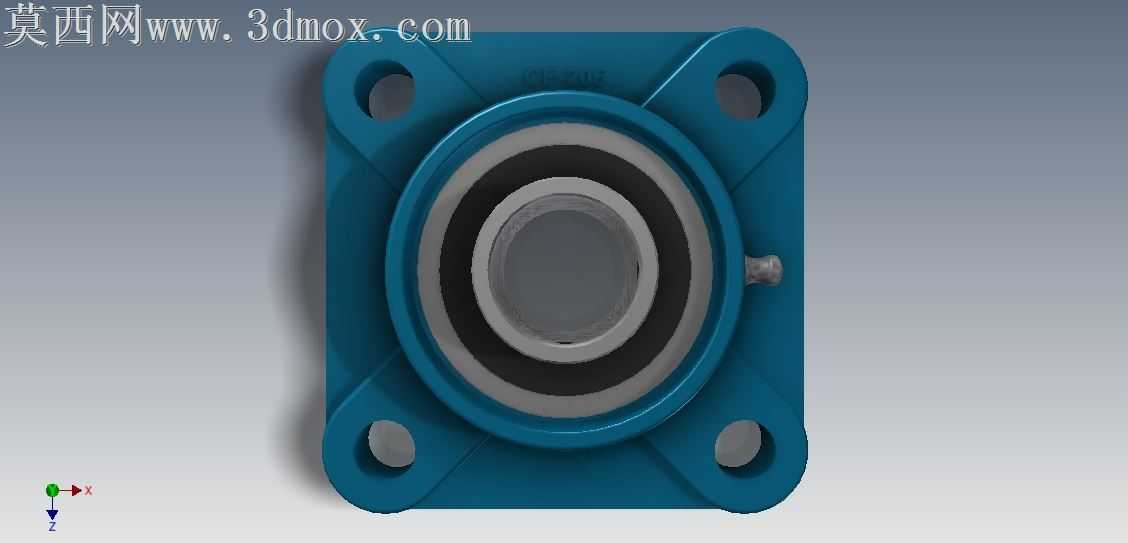

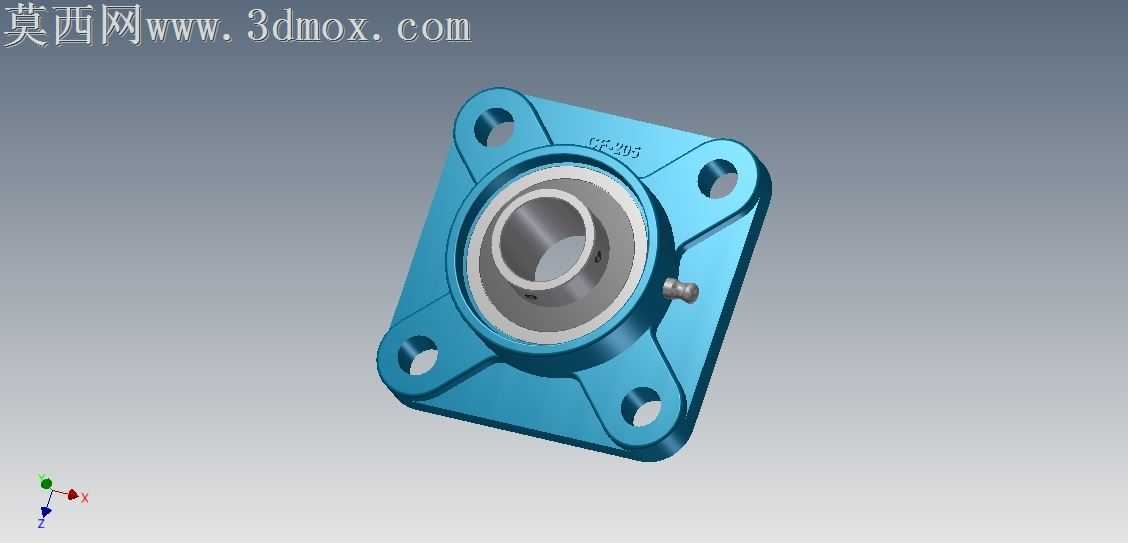

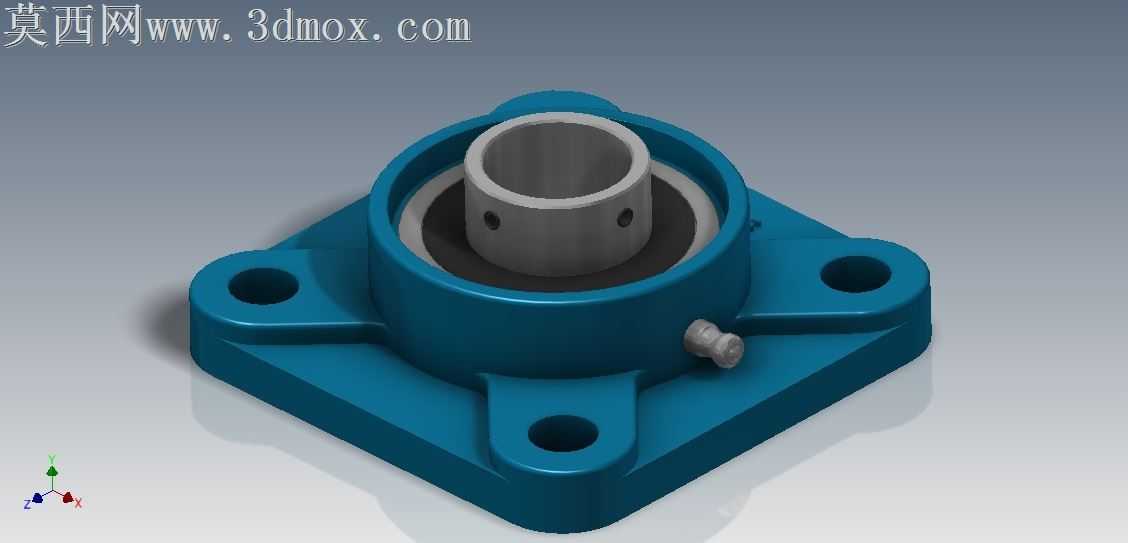

材质和光影调试的时候，座体我选了铸钢喷蓝漆的材质，特意把漆面的颗粒感做了细微调整，不是那种亮得发假的塑料质感，边缘位置做了轻微的磨损效果，更贴近工业件实际使用的状态。轴承的钢件部分做了镀镍的金属质感，滚道位置的反光稍微调暗一点，体现出磨削加工的细腻纹理，注油嘴做了黄铜的材质区分，和蓝色的座体形成视觉层次，看模型的时候能快速找到注油维护的位置。

整个模型做下来，没有多余的装饰结构，每一处特征都是对应实际生产和装配的需求，不管是拿来做设备的装配配套，还是给新人做机械加工工艺的实训案例，都能直接对应到实际的加工工序，不会出现那种建模好看但没法落地生产的问题。
