带立式安装座外球面轴承组件结构

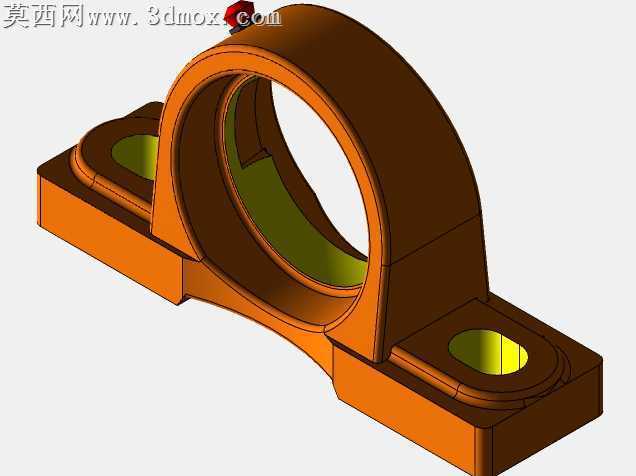

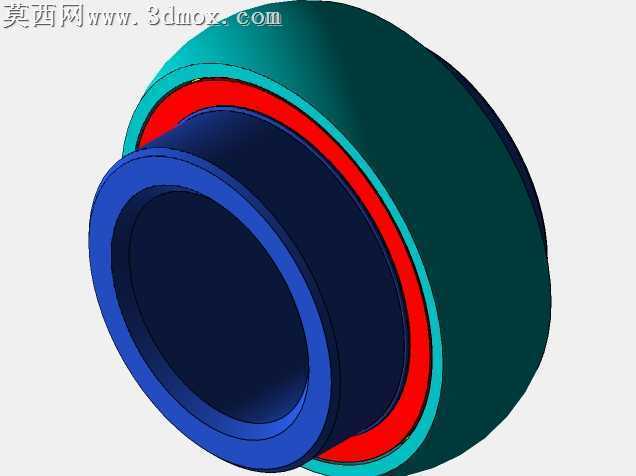

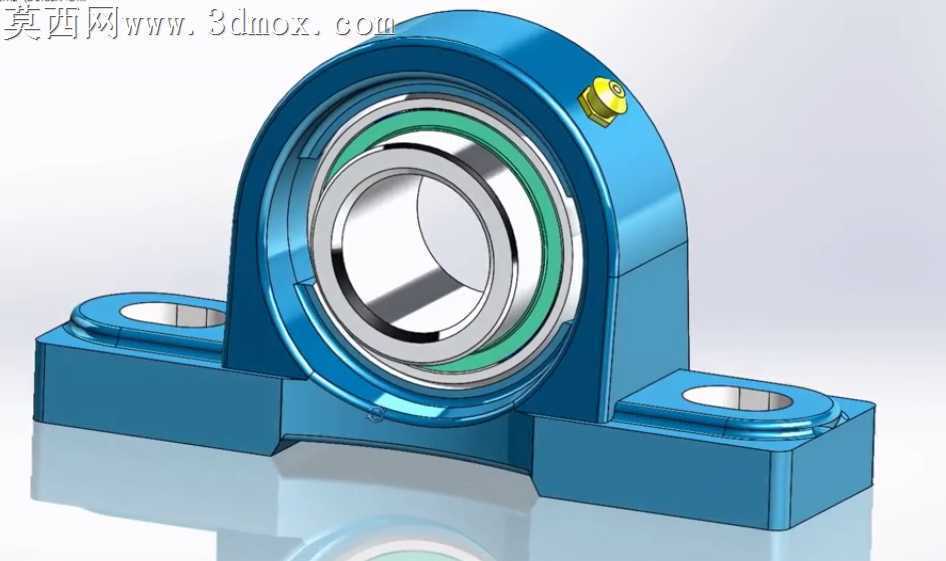

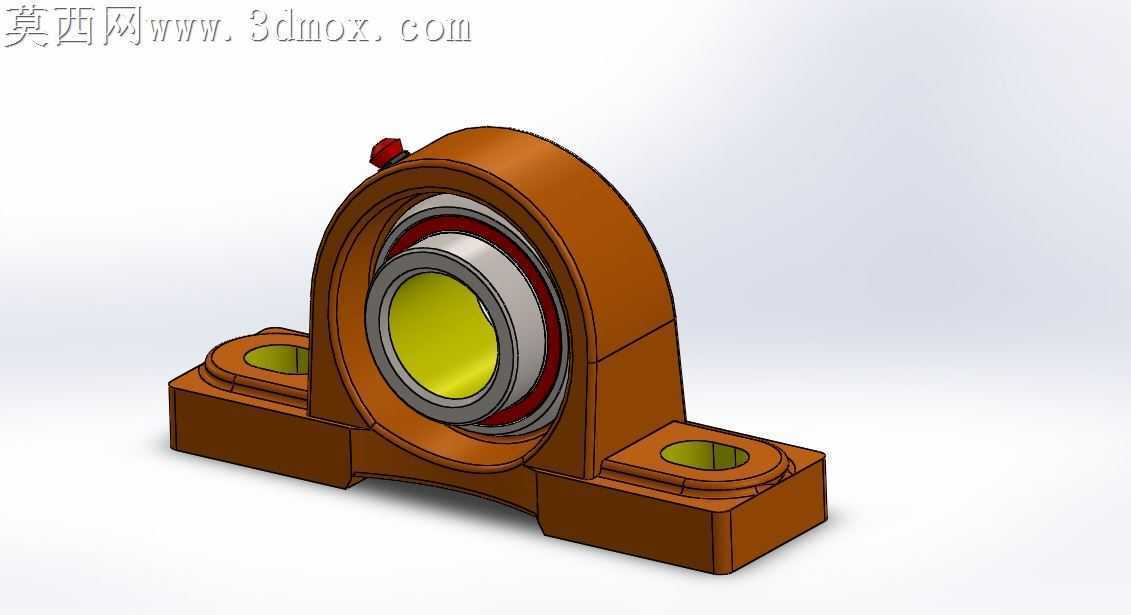

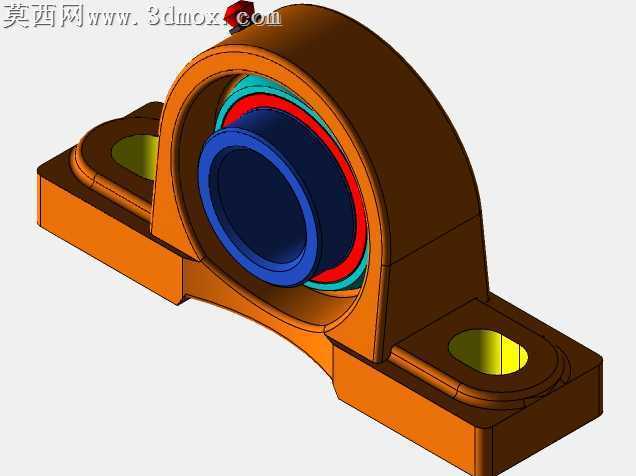

立式带座外球面轴承在现场安装时，最常出现的隐患是安装基面平面度不足导致的座体受力变形，不少新手设计时只照搬标准件外形尺寸，忽略座体底部与安装面的接触应力分布，实际锁紧安装螺栓后，轴承内孔会出现微米级的圆度偏差，直接导致轴系转动卡滞、早期磨损。这款轴承座的底座安装孔做了锪平沉台设计，沉台深度控制在1.2-1.5mm之间，既可以容纳螺栓头部的突出量，又能避免安装面局部凸起顶起座体，两个安装孔的中心距公差严格控制在±0.05mm，适配常见的型材安装基面，不需要现场二次扩孔调整。轴承外圈与座体孔的配合选用过渡配合，座体孔的入口处做了15度的导入倒角，倒角面粗糙度控制在Ra3.2，装配时不需要铜棒大力敲击，仅靠手动压力就能平稳压入，不会刮伤轴承外圈的防锈镀层。顶部的注油嘴安装孔做了密封锥面设计，锥面角度与标准黄油嘴的密封锥度完全匹配，拧紧后不会出现润滑脂渗漏的问题，注油通道直接连通轴承外圈的油槽，加注润滑脂时可以直接到达滚动体接触面，不需要拆解轴承就能完成日常维护。轴承内圈的顶丝孔位置做了局部加厚处理，顶丝锁紧时不会出现内圈局部变形，顶丝的尖端做了圆弧过渡，锁紧在轴的定位坑内时不会啃伤轴表面，后期拆解维护时轴表面不会出现难以修复的凹痕。两侧的密封结构采用双层接触式密封，内层密封唇紧贴内圈的密封槽，外层密封唇做了向外的翻边设计，可以阻挡现场的粉尘、切削液进入轴承内部，在多粉尘的加工车间环境下，轴承的使用寿命比普通密封结构提升40%以上。座体的铸造圆角全部做了R2-R3的过渡处理，没有尖锐的应力集中角，在承受径向冲击载荷时，应力会沿着圆角均匀分散到整个座体，不会出现底座根部断裂的问题。渲染时特意将座体材质设置为铸钢喷蓝漆效果，轴承滚动体设置为抛光轴承钢质感，密封件设置为丁腈橡胶的亚光绿色，不同材质的光影反射率做了区分，能直观看到各部件的装配位置关系，不会出现视觉上的部件混淆。
