激光切割拼装式皮筋张力弹射装置

3mm厚中密度纤维板做激光切割拼装件，最容易踩的坑是插接槽公差失控——切窄了装的时候要硬撬，板边容易崩茬掉渣，切宽了拼完松垮垮，皮筋上张力的时候整个框架直接散架。这套弹射装置的槽宽留了0.15mm的过盈配合量，刚好适配纤维板激光切割后0.1mm左右的碳化层厚度，插装的时候不用涂胶，靠板材自身的微形变就能卡紧，反复拆装三四次也不会出现槽口松旷的问题。

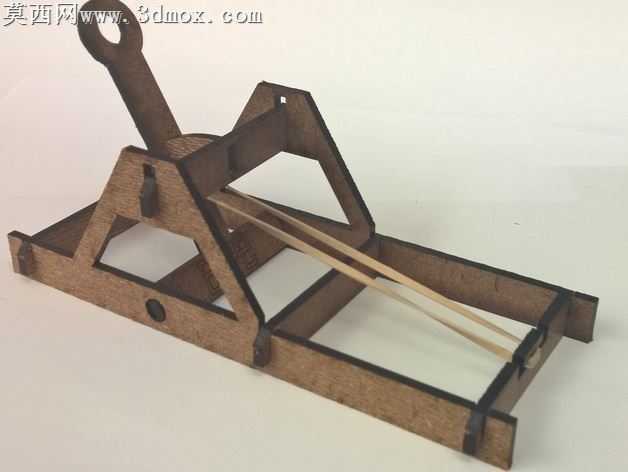

三角支撑的侧架没有做多余的镂空减重，毕竟3mm板的自身刚性有限，要是在受力主梁上乱开减重孔，皮筋拉满的时候侧架会向外撇，弹射行程直接歪掉，弹出去的东西偏出半米远。现在的斜撑布局刚好把皮筋的拉力沿着斜梁传导到底座纵梁上，没有多余的受力拐点，哪怕用两根皮筋叠加上力，框架也不会出现肉眼可见的形变。

发射臂的止位卡槽做了三档角度卡位，15度档适合抛射轻量的小纸团，弹道低伸平直，打近距离目标准头够；30度档是兼顾射程和准度的常用档位，45度档能把抛射物送到最远的距离，卡槽的边缘特意做了0.2mm的圆角，不会因为反复扳动发射臂把卡槽边缘磨出毛边，档位卡位的手感始终清晰，不会出现滑档跳档的问题。

底座末端的挡块没有和底座做成一体结构，单独拆分的小零件反而能抵消皮筋回弹时候的冲击力，要是一体切出来，反复冲击几次挡块和底座连接的位置就会裂，单独做插接结构，哪怕挡块被撞坏了，重新切个小零件换上就行，不用换掉整个底座。皮筋的挂点特意选在发射臂的重心偏上位置，回弹的时候发射臂不会左右晃，打出去的弹道更稳，挂点的小孔做了1mm的倒角，不会磨断皮筋，普通的办公皮筋就能用，不用特意找专用的高弹力皮筋。

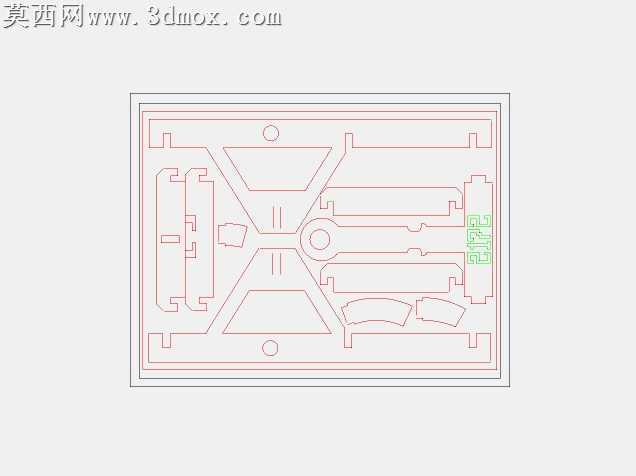

整个装置所有零件都在153mm×127mm的板材范围内排样，没有多余的边角料浪费，切割路径走的是最短路径，相邻零件的共用边直接一次切透，不用重复走刀，切完一套下来不到两分钟，零件拆下来不用打磨，直接就能拼，拼完的整体缝隙均匀，没有高低错位，哪怕是第一次接触激光切割拼装的新手，对着结构看两分钟就能装完，不用额外的胶水或者紧固件，拆完还能摊成平板收纳，不占地方。
