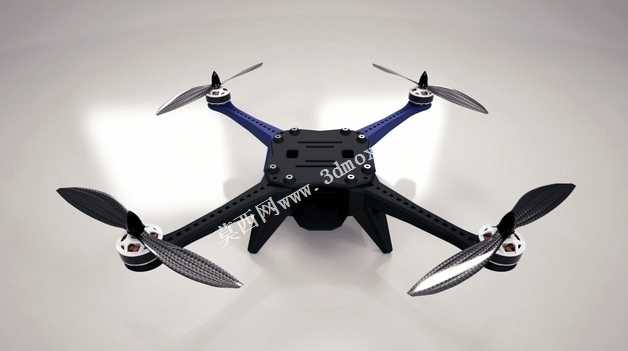

可3D打印DIY四旋翼Garud-500飞行机架

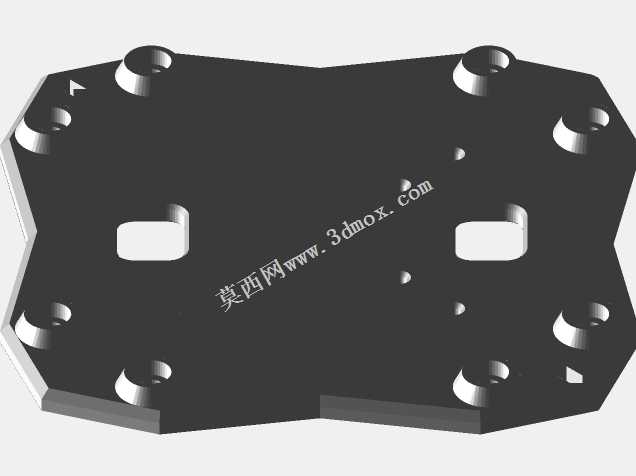

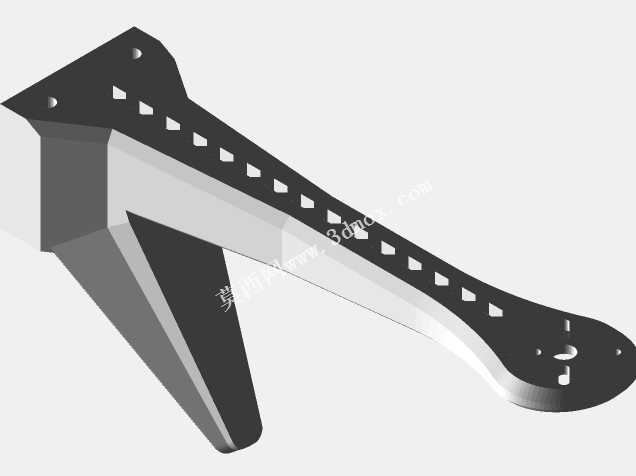

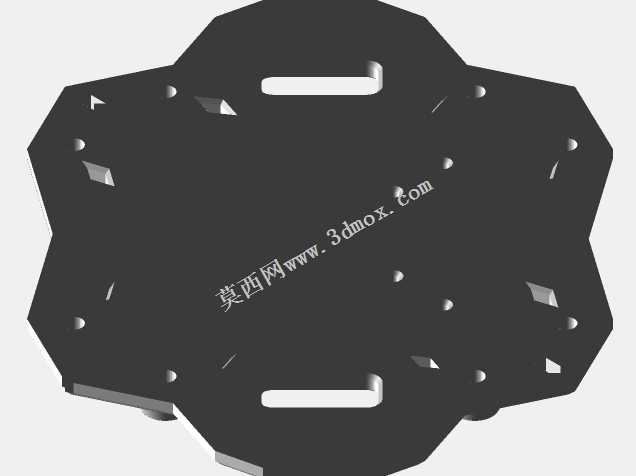

这款四旋翼飞行机架主要面向个人航模爱好者、小型航拍创作群体以及青少年科创教育场景使用，可满足入门级航拍练习、小型户外航飞体验、科创教学组装实训等多元需求，使用者可根据自身需求加装轻量化航拍模块、简易传感装置，完成定制化的飞行功能拓展。整机采用四轴X型布局设计，机臂从中心主机身向外对称延伸，相邻机臂夹角保持90度，能够在飞行过程中均匀分散四个旋翼产生的升力与机动载荷，保障飞行姿态的稳定性。设计阶段充分考虑3D打印的工艺特性，所有结构件均做了无支撑优化，主体部件打印层厚适配0.8mm-1.2mm的常规打印喷嘴，无需额外打印支撑结构即可完成成型，大幅降低打印过程中的材料损耗与后处理工作量。中心主机身分为顶板与底板两层结构，两层板之间预留了充足的安装空间，可容纳飞控板、电调、电池、无线接收机等核心电子元器件，安装孔位做了通用化适配，可兼容市面上主流的多款开源飞控硬件、不同KV值的无刷电机以及对应规格的电子调速器，无需额外打孔修改即可完成组装。机臂部分采用一体化成型设计，没有额外的起落架连接结构，直接将机臂末端向下延伸形成支撑脚，既减少了组装时的连接件数量，降低整体装配复杂度，又能在降落时通过机臂末端的结构形变吸收着陆冲击，避免硬着陆过程中冲击力直接传递到中心机身的电子元器件上，提升整机的抗摔性能。安装边界上，机臂长度适配4英寸规格的螺旋桨，相邻机臂末端的螺旋桨转动区域无重叠干涉，中心舱体可容纳容量在2200mah至5000mah区间的3S-4S规格锂电池，保障充足的航飞续航，所有电机安装位、电调固定位、飞控安装孔均采用标准M3螺丝孔位设计，与市面上常规的航模五金配件完全适配，使用者无需定制特殊连接件即可完成整机组装，整体打印完成后组装门槛极低，即使是初次接触航模DIY的爱好者也能参照装配说明快速完成整机搭建，调试后即可实现稳定飞行。
