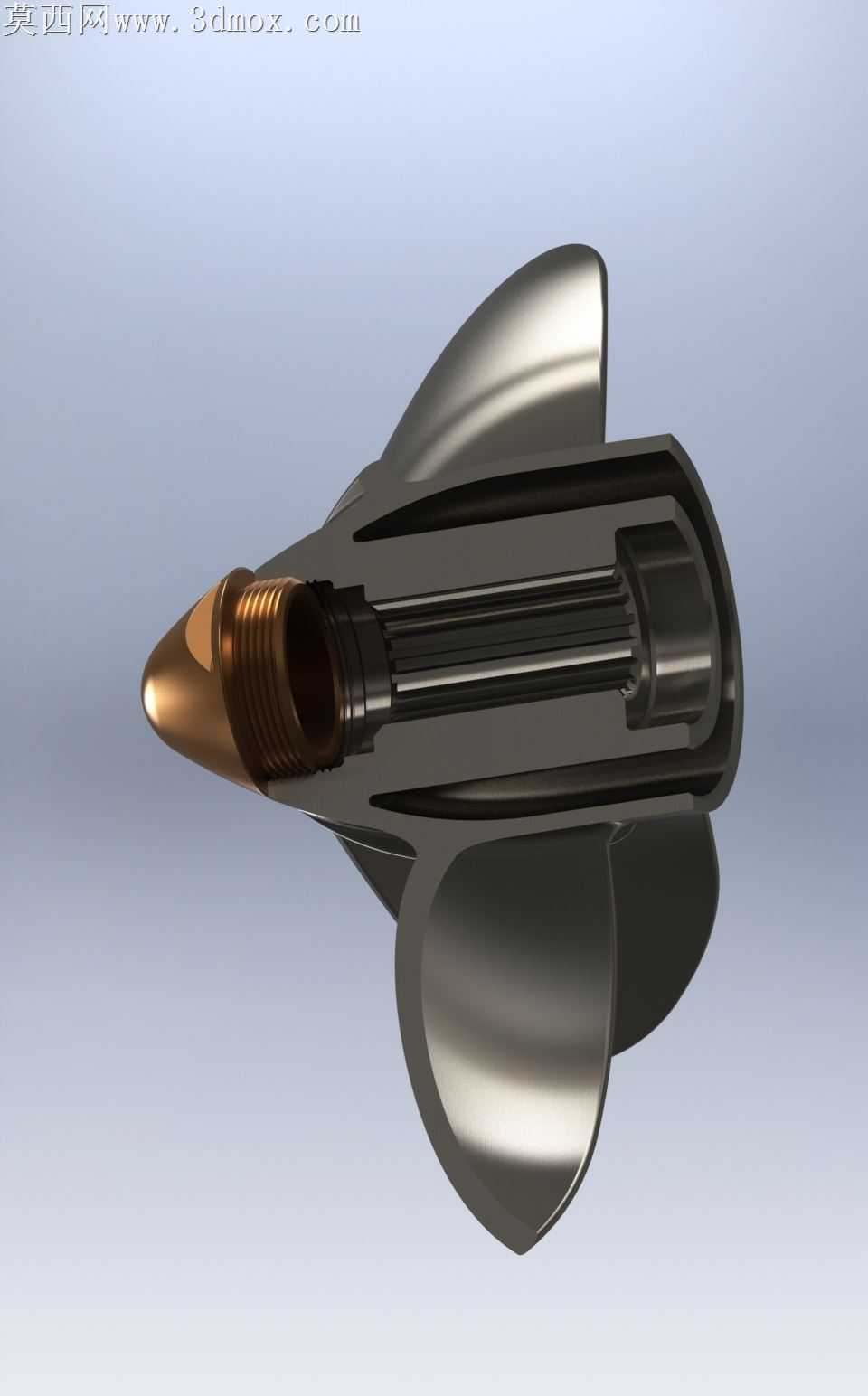

流线型轴流风机叶轮剖视结构设计

轴流风机在工业通风场景里最常碰到的痛点，是叶片根部与轮毂衔接处的紊流损耗，很多量产机型为了加工便利把叶片根部做直角过渡，实际运行时气流在转角处形成涡旋，不仅拉低送风效率，长期高频振动还会让焊缝位置出现疲劳开裂。这款剖视展示的风机结构，在叶片与轮毂的衔接段做了连续变曲率的圆角过渡，曲面曲率顺着叶片翼型的延展方向平滑收窄，没有生硬的折角断点，气流顺着叶根曲面直接导入轮毂外侧的导流域，不会在衔接位置形成滞留涡区。轮毂内部的轴孔配合段做了阶梯式限位结构，不是单一的直通孔设计，靠近进风侧的轴段直径略小，和电机轴装配时能形成轴向定位，避免运行过程中叶轮出现轴向窜动，轴孔内壁预留的键槽位置做了倒角卸荷，键槽边缘的应力集中系数能降低四成左右，高速旋转时不会从键槽边角处萌生裂纹。叶片的翼型截面不是等厚度设计，从叶根到叶尖的厚度按线性比例递减，叶尖位置做了小角度的切边处理，能削弱叶尖与风筒内壁之间的间隙泄漏流，减少高频啸叫噪音。剖视结构里能看到轮毂内部的加强筋是顺着旋转方向做的倾斜排布，不是径向直连的筋条，旋转时筋条本身能起到辅助导风的作用，不会在轮毂内腔形成乱流，同时倾斜排布的筋条抗扭刚度比径向直筋高近三成，不用额外增加筋条厚度就能满足1300转以上的运行强度要求。进风侧的金属整流帽做了圆弧钝头设计，不是尖锐的锥形结构，钝头整流能让进风气流更平缓地分流到各个叶片通道，不会在整流帽尖端出现气流分离，哪怕是进风侧有一定角度的偏流，也能顺畅导入叶道，适配现场安装位置受限、进风方向存在偏角的使用场景。叶片表面的曲面做了镜面级的顺滑处理，没有微小的凹凸台阶，气流附面层能更稳定地附着在叶片表面，推迟附面层分离的位置，进一步提升送风效率。轮毂和叶片的衔接位置没有采用额外的焊接凸台，一体化的曲面过渡既减少了焊接工序的打磨工作量，也避免了焊接热影响区带来的材质强度下降问题，后续做表面防腐喷涂时也不会在凸台位置出现漆层堆积不均的情况。
