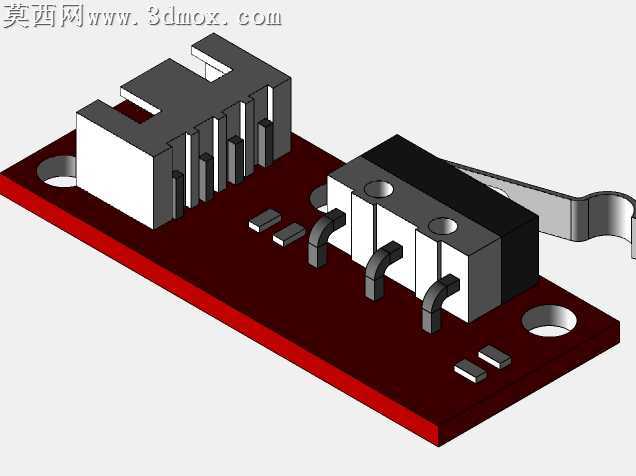

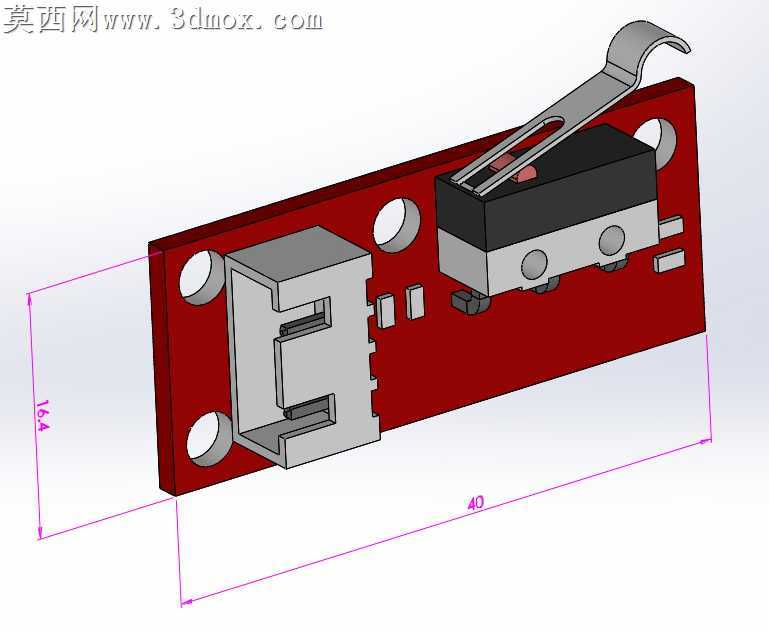

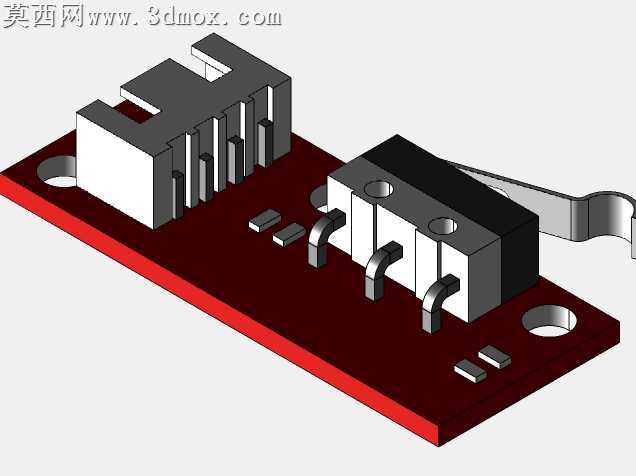

PCB板载弯柄式末端停止机械限位开关

板载限位件最容易被忽略的问题，是安装后开关触发行程与PCB板面公差不匹配，要么触发不到位导致设备超程撞机，要么预压量过大长期按压造成弹片疲劳失效。这款弯柄式限位开关的安装座做了沉孔避让设计，四个固定孔的孔位公差控制在±0.02mm，刚好适配常规PCB板的安装孔位公差带，安装时不需要额外扩孔或者加垫片调整，螺丝锁紧后开关本体不会出现翘边偏移。弯柄的弧度做了反复调校，触发端的圆弧过渡面不会在长期往复按压时刮蹭运动件表面，弹片与本体的衔接处做了加厚处理，避免高频触发时根部应力集中断裂。开关本体与安装座的卡扣配合留了0.03mm的装配间隙，既不会因为间隙过大出现晃动偏移，也不会因为过盈配合压坏开关内部的触点结构。安装座侧面的定位凸台刚好卡入PCB板的定位缺口，焊接或者锁付时不需要反复对位找正，装配效率能提升近四成。触点部分的触发行程做了冗余设计，哪怕运动件的停止位置有0.1mm的偏移，也能稳定触发信号，不会出现误判。红色安装座的边缘做了0.2mm的倒角处理，安装时不会刮伤PCB板面的阻焊层，也避免工人操作时被锐边割伤。弯柄表面做了哑光处理，不会在设备内部反光干扰光电传感器的检测，材质选用的是高弹性弹簧钢，经过一百万次按压测试后弹力衰减不超过5%，完全能满足自动化设备长期高频运行的需求。开关的引脚做了镀锡处理，波峰焊时上锡均匀，不会出现虚焊假焊的问题，引脚长度刚好伸出PCB板面1.2mm，焊接后不会出现引脚过长顶到其他元器件的情况。
