带浮动头等离子切割设备Z轴进给机构

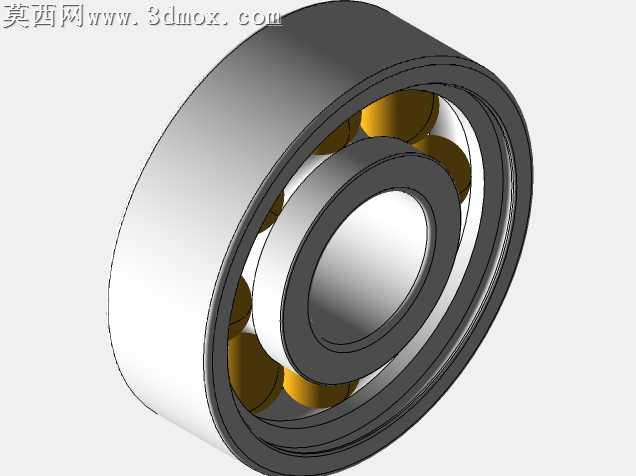

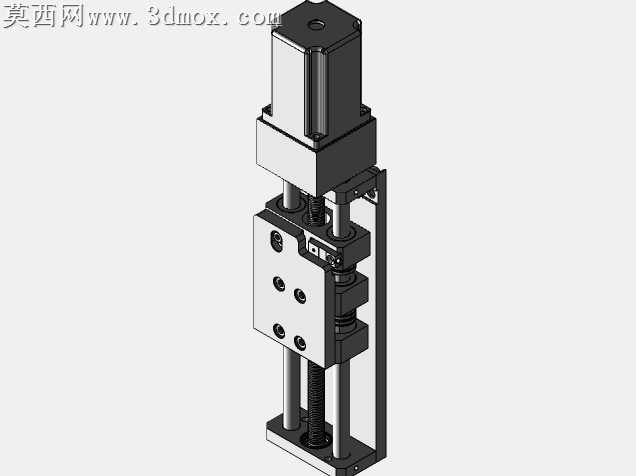

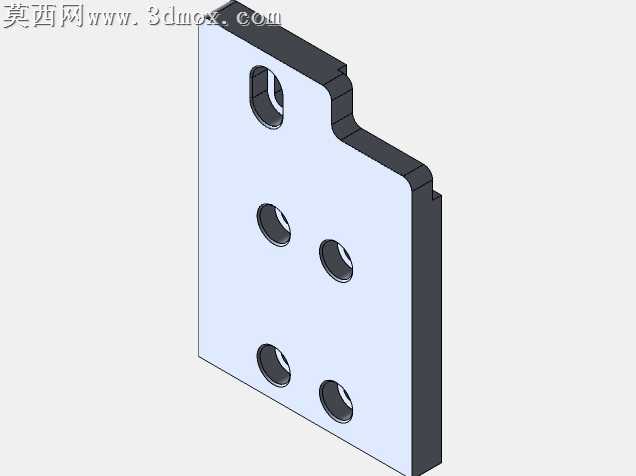

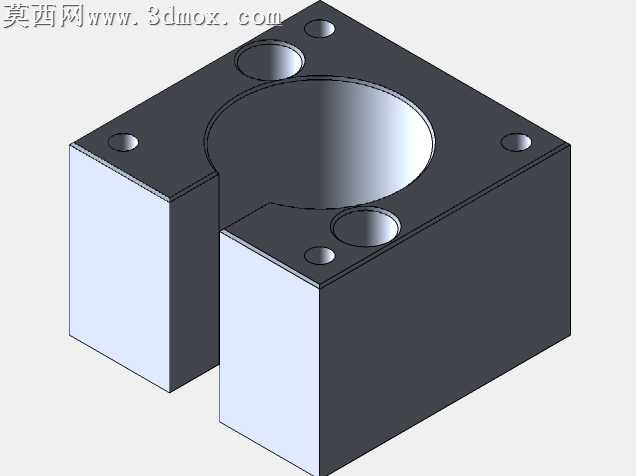

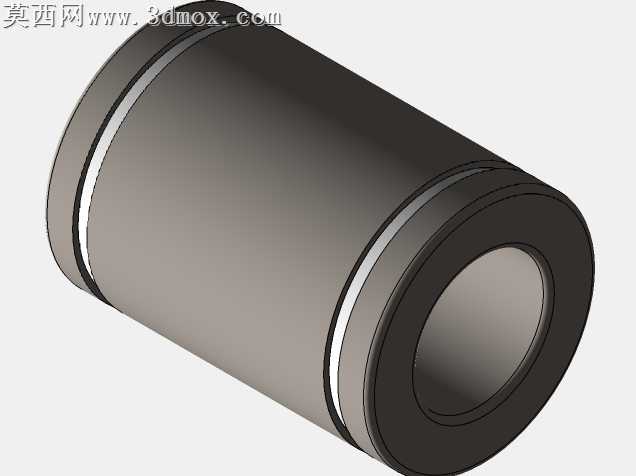

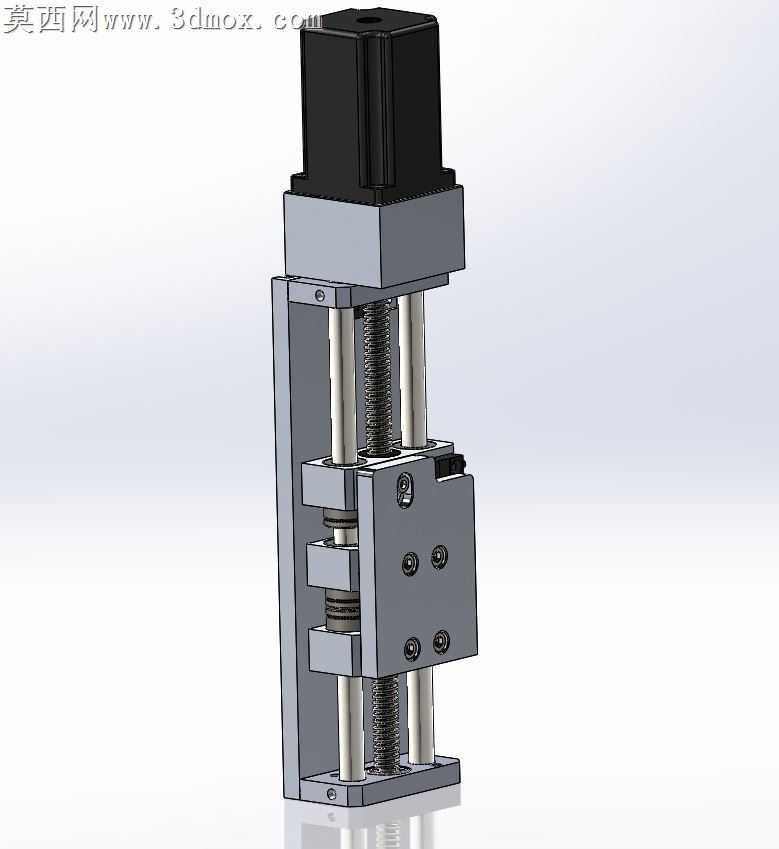

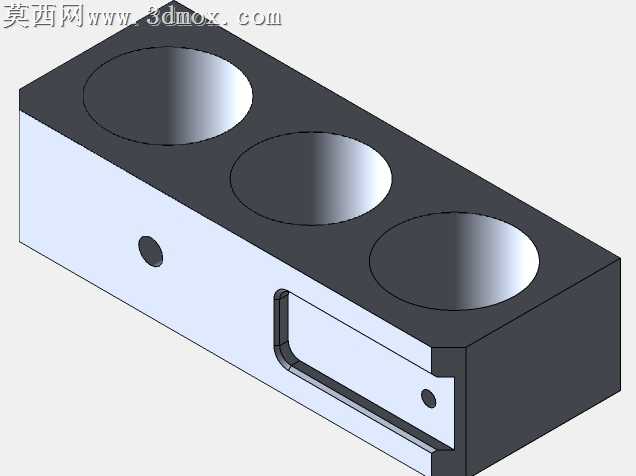

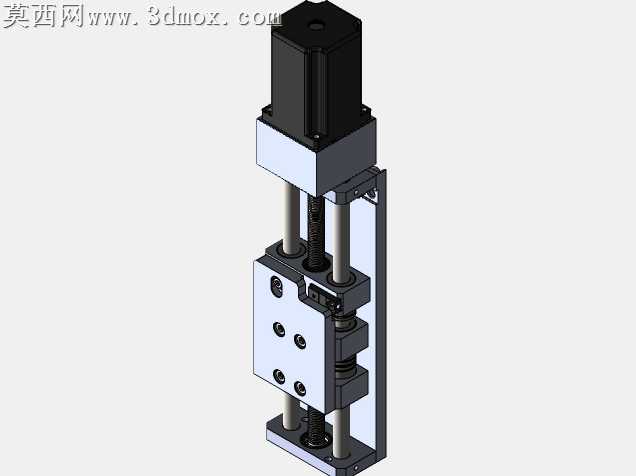

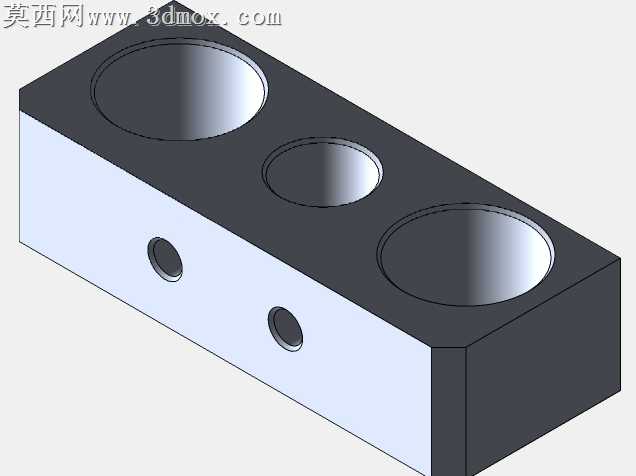

本模型为等离子加工设备配套的Z轴进给执行机构，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械装配的公差配合逻辑，对每一处连接结构都做了贴合实际加工装配的细节处理。模型整体采用立式悬臂布局，顶部集成伺服驱动单元，通过联轴器将动力传递至中部的滚珠丝杠副，两侧搭配平行光轴直线导轨作为运动导向，保障滑台升降过程的运动精度与运行稳定性。滑台部分集成了浮动头安装结构，内置弹性缓冲组件，可在等离子焊炬接触工件时实现自适应退让，避免硬接触损伤割嘴与工件表面，适配等离子切割、焊接作业过程中的高度随动需求。建模阶段对各零部件做了分层材质赋予：驱动电机外壳采用哑光黑色工程塑料材质，金属结构件根据功能区分材质，支撑立板、滑台主体采用经表面氧化处理的银灰色铝合金材质，光轴导轨、丝杠、紧固螺丝采用抛光不锈钢金属材质，弹簧部件采用弹簧钢特有的暗金属光泽材质，不同材质的粗糙度、反光度参数均经过调试，渲染输出的效果图可清晰区分各部件的功能属性与材质差异。结构设计上重点考量了运动行程的限位防护，滑台上下两端设置了硬限位结构，避免超程运行造成机构损坏，安装孔位均按照通用工业安装标准做了标准化设计，可直接适配常见的等离子加工设备机架安装需求。整体模型虽为阶段性设计成果，但核心传动、导向、浮动缓冲结构均已完成完整建模，各部件之间不存在干涉问题，运动副的连接关系设置完整，可直接用于运动仿真验证，也可作为同类Z轴进给机构设计的参考蓝本，为后续的结构优化、细节完善提供了可靠的三维基础框架。
