嵌入式电力保护继电器MRZS-05M结构设计

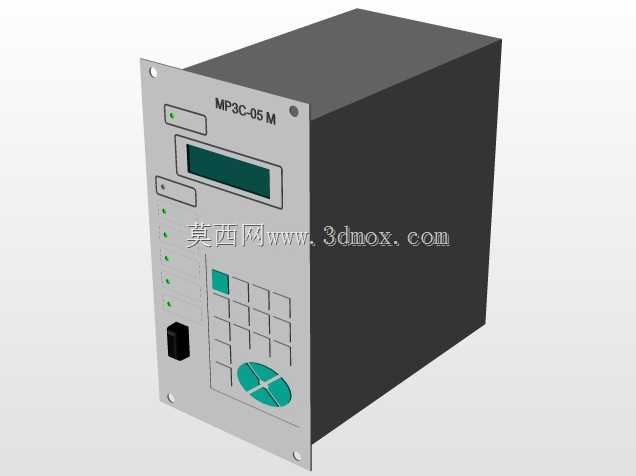

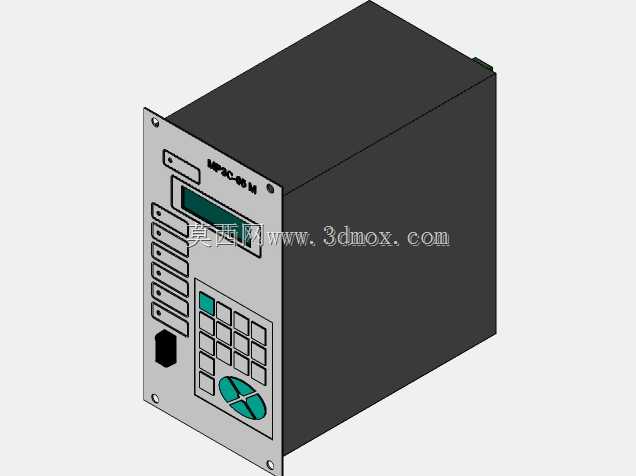

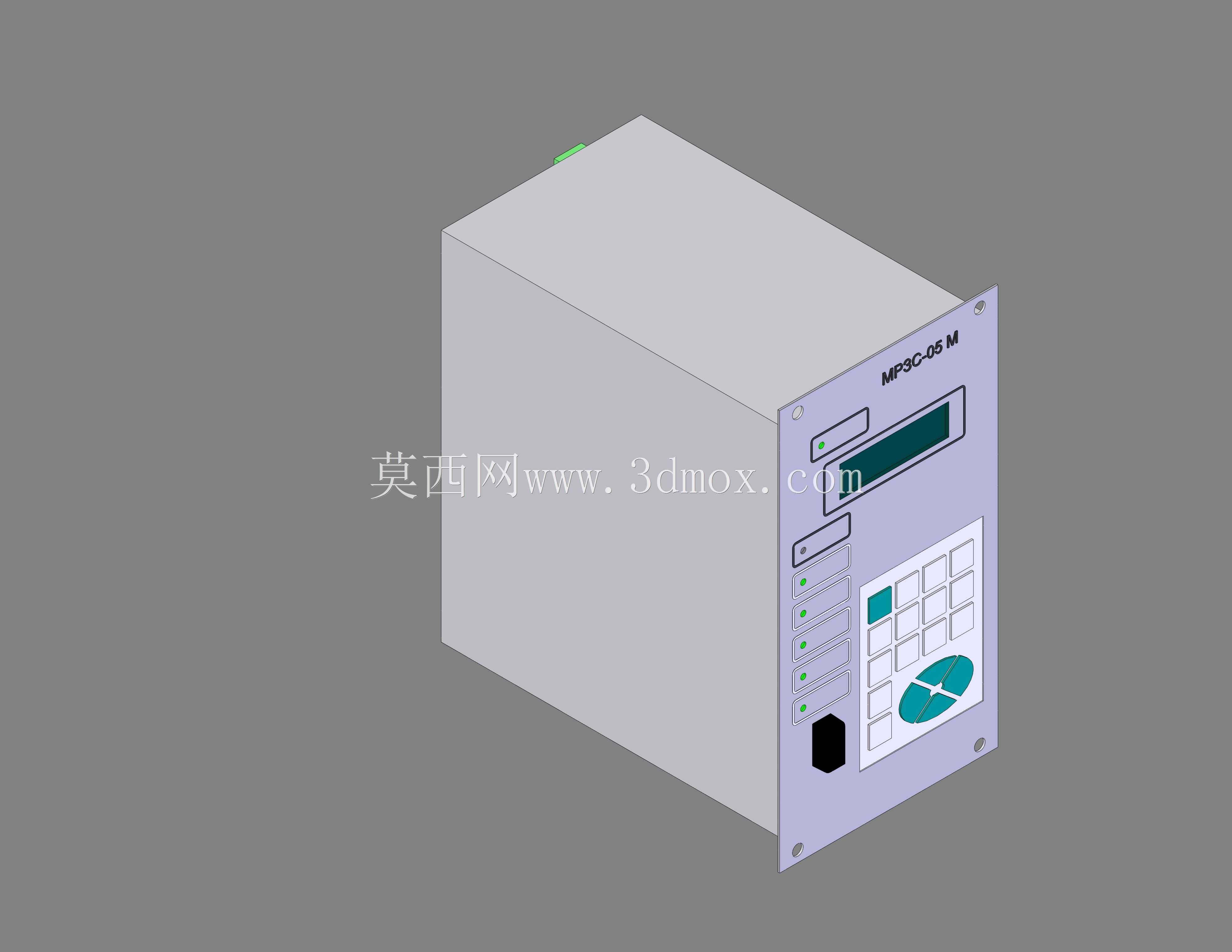

　　在配电系统二次回路设计中，保护继电器是承担故障检测、回路切断触发的核心二次元件，这款MRZS-05M型装置属于面板嵌入式安装的微机保护类继电器，主要应用于10kV及以下电压等级的馈线、变压器出线、电动机回路的继电保护场景，适配固定式高压柜、抽屉式低压柜的面板安装位，在厂矿配电房、商业综合体变配电室、工业生产线配电支路中都能见到这类装置的应用。从结构设计来看，这款继电器采用标准的箱式壳体结构，前面板为操作交互面，壳体主体嵌入柜体内腔，仅前面板外露于柜面，这种设计能最大化节省柜内安装空间，同时避免柜内积尘、电磁干扰对装置内部电路的影响。前面板布局遵循电力运维人员的操作习惯，上部设置状态显示窗口，用于实时显示回路电流、

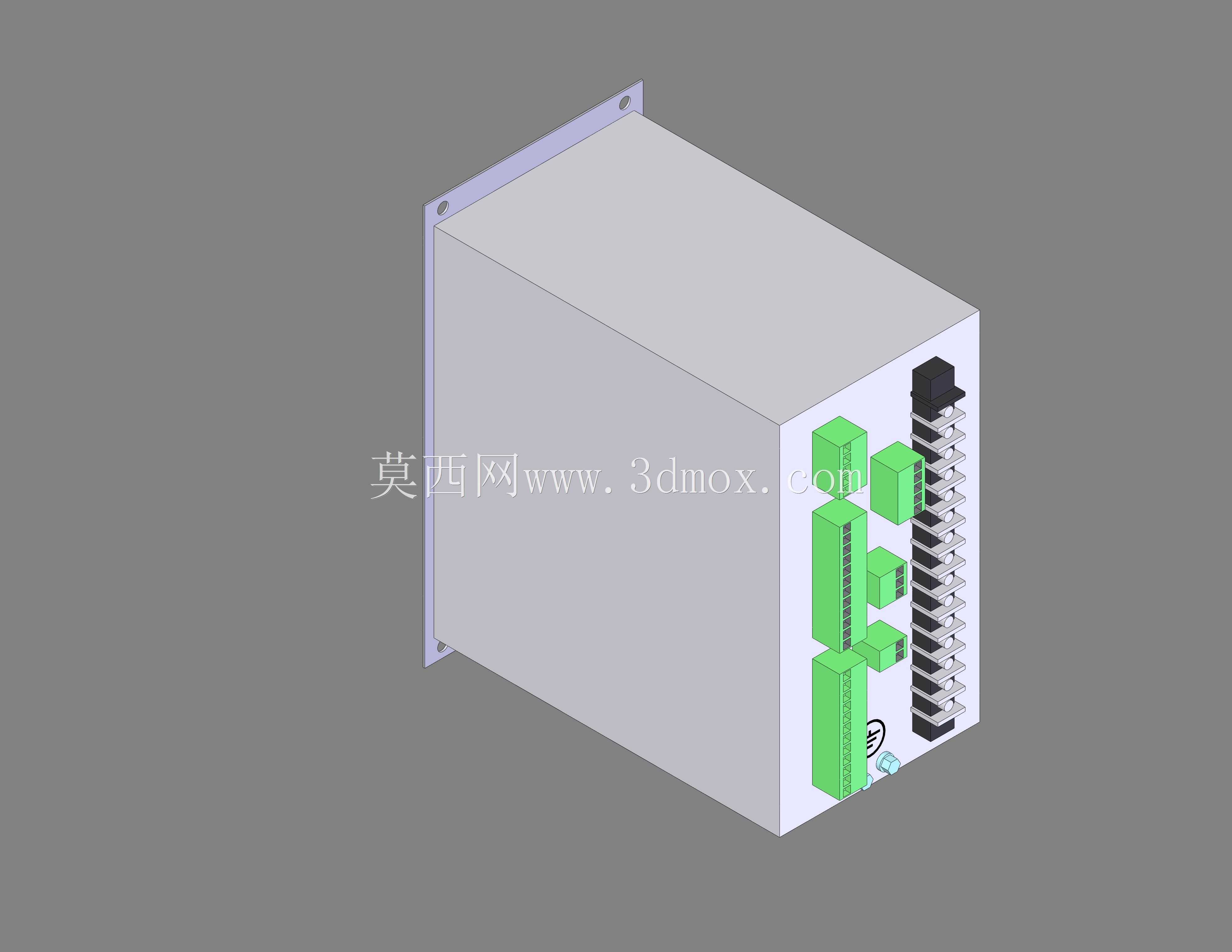

　　电压参数以及故障动作代码，中部排布功能按键与状态指示灯，不同颜色的指示灯分别对应运行、故障、告警、跳闸几个核心状态，按键采用凸起式硅胶按键，适配运维人员戴绝缘手套操作的场景，下部设置操作确认旋钮，避免误触导致的保护误动。壳体的安装边界设计严格遵循电力柜嵌入式装置的通用开孔尺寸规范，壳体侧边预留安装固定卡扣位，安装时仅需在柜面板开出对应尺寸的方孔，将装置推入后通过侧边卡扣卡紧即可完成固定，无需额外的螺栓固定件，能大幅提升柜面装配的效率。装置的接线端子全部布置在壳体后部，采用插拔式接线端子排，强弱电回路端子分区排布，电流回路、电压回路、开关量输入、继电器输出端子之间设置隔离筋，避免接线时不同回路误接，同时后部壳体预留接地端子位，

　　保证装置外壳可靠接地，满足电力设备的电磁兼容与安全防护要求。从功能设计逻辑上，这款装置集成了过流保护、速断保护、零序保护、过负荷告警等常用的配电保护功能，内部电路采用模块化布局，电源模块、采样模块、逻辑运算模块、输出模块分层布置在壳体内的安装导轨上，模块之间通过板对板连接器连接，既方便生产组装，也便于后期故障模块的更换维护。壳体的散热设计采用自然对流方式，壳体侧面开设细密的通风栅格，栅格采用向内折弯的迷宫式结构，既保证内部热量能通过空气对流散出，又能防止外部灰尘、水滴直接进入装置内部，防护等级达到IP40，满足配电房内的安装环境要求。在三维建模过程中，需要重点把控前面板按键与显示窗口的位置公差，

　　保证面板贴膜装配后按键与内部轻触开关的对位精度，同时要严格控制壳体外形的尺寸公差，尤其是嵌入部分的外形尺寸，确保装置能顺利推入柜面开孔，不会出现卡滞或者间隙过大的问题；后部端子排的位置要与柜内二次走线的空间匹配，保证接线时线缆的弯曲半径满足规范要求，不会出现线缆过度弯折导致的线芯断裂问题。这类保护继电器的结构设计，核心是在有限的壳体空间内完成所有功能模块的布局，同时兼顾操作便利性、安装便捷性与环境适应性，建模时需要充分考虑电力行业的相关安装规范与运维习惯，不能单纯追求外形美观而忽略实际使用中的操作与安装需求，比如前面板的按键间距要满足戴手套操作的最小尺寸要求，指示灯的亮度要保证在配电房照明环境下能清晰识别状态，壳体的材质选用阻燃ABS工程塑料，满足电力设备的阻燃等级要求，避免装置内部故障时引发火情。
