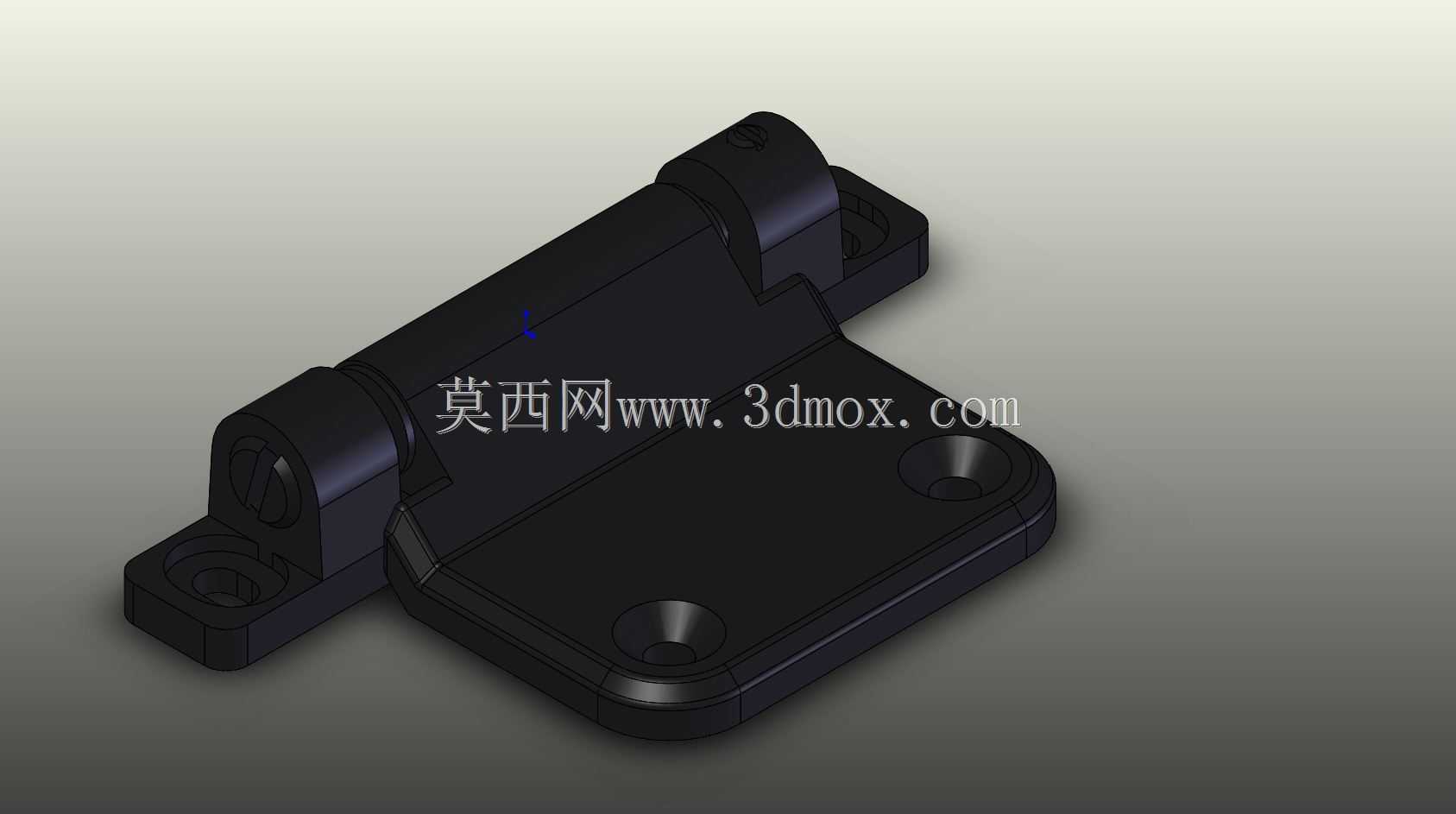

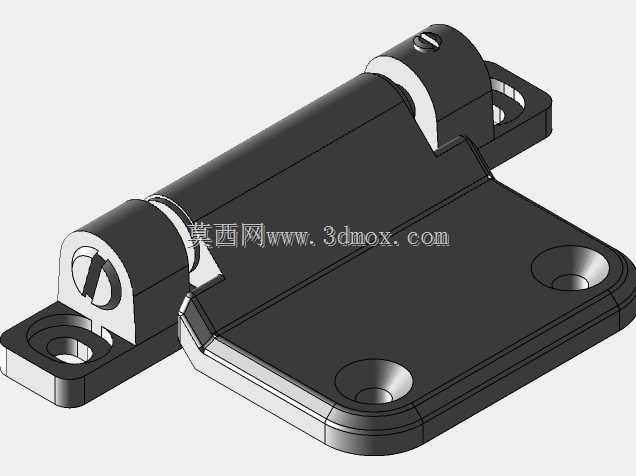

暖通空调专用阻尼式安装铰链结构

这款铰链主要应用在暖通空调系统的检修门、设备舱门以及通风管路的检查口位置，日常工况下需要承担舱门开合的连接承载作用，同时要适配暖通设备长期运行的振动环境，避免开合过程中出现松动、异响或者舱门自动闭合的问题。从结构设计来看，整体采用分体式基座加转轴阻尼的结构形式，两个安装基座分别对应固定在设备框架和活动舱门上，转轴部位内置阻尼结构，开合过程中可以在任意角度悬停，方便检修人员操作时无需额外支撑舱门，适配暖通设备检修时需要长时间保持舱门开启的实际需求。安装边界方面，两个基座的安装孔位均采用沉头设计，安装后螺丝头部不会突出基座平面，避免干涉舱门闭合，基座的贴合面做了平面度处理，和设备安装面贴合后不会出现缝隙，减少运行过程中的振动传导。建模过程中，首先绘制两个安装基座的草绘轮廓，拉伸生成基座主体后，对安装孔位做沉头切除特征，同时处理基座边缘的倒角，避免安装时割伤操作人员；之后构建转轴部位的轴体与轴套结构，预留阻尼结构的装配间隙，轴套和基座的连接部位做加强筋处理，提升转轴部位的抗扭强度，应对长期开合的疲劳载荷；最后对整体结构做装配校验，确认开合行程内没有结构干涉，转轴的转动阻尼力矩匹配舱门的重量区间，安装孔位的间距符合暖通设备通用的舱门安装尺寸规范。实际使用中，这款铰链的承载能力可以适配常规厚度的钣金舱门，表面做发黑处理，适配暖通设备内部可能存在的凝露、潮湿工况，具备基础的防锈能力，不需要频繁做维护保养，开合寿命可以满足暖通设备全生命周期的使用需求。建模时需要特别注意转轴和轴套的配合公差，间隙过大会导致开合晃动，间隙过小则会出现转动卡滞的问题，同时基座的安装孔位要和通用暖通设备的安装螺柱位置匹配，保证现场安装时不需要额外打孔调整，降低现场施工的工作量。
