带EC11编码器的I2C接口OLED显示模块

这款集成EC11旋转编码器的1.3英寸OLED显示模块，是小型嵌入式人机交互场景中常用的功能组件，在小型手持检测设备、桌面级实验仪器、开源硬件开发项目、小型工控操作终端中都有广泛应用。模块本身将显示输出与参数输入功能整合在同一块PCB板上，无需额外搭配独立输入组件即可完成参数调整、菜单切换、数值确认等交互操作，能大幅简化终端设备的面板布局，减少整机内部的接线复杂度。

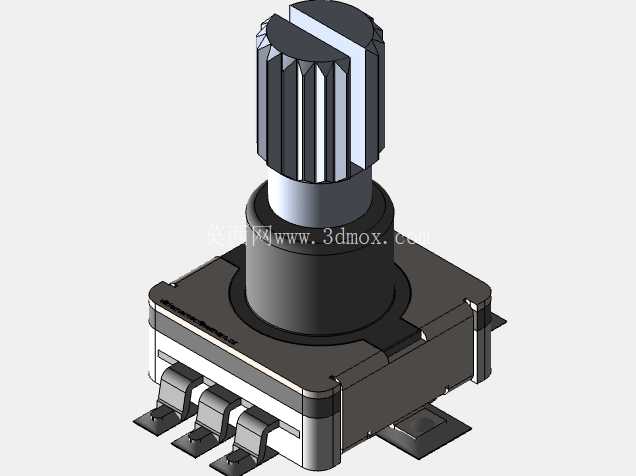

从功能特性来看，模块搭载的1.3英寸OLED屏采用SH1116驱动芯片，分辨率为128×64，采用I2C通信接口与主控单元连接，仅需两根信号线即可完成显示数据传输，相比并行接口方案能大幅减少对主控IO口的占用，适合IO资源紧张的小型控制板使用。OLED屏自发光的特性让其无需额外背光组件，在弱光环境下也能清晰显示字符、简易图标与数值信息，对比度远高于同尺寸的LCD屏，且不存在背光漏光问题，在小型便携设备中使用时能有效降低整机功耗。板载的EC11编码器带按压确认功能，旋转时输出30脉冲每圈的编码信号，可实现参数增减、菜单上下选择操作，按下编码器轴即可完成确认操作，单组件即可完成绝大多数人机交互的输入需求，无需额外搭配独立按键。

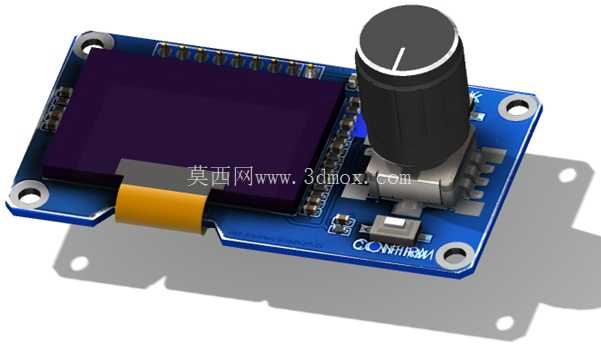

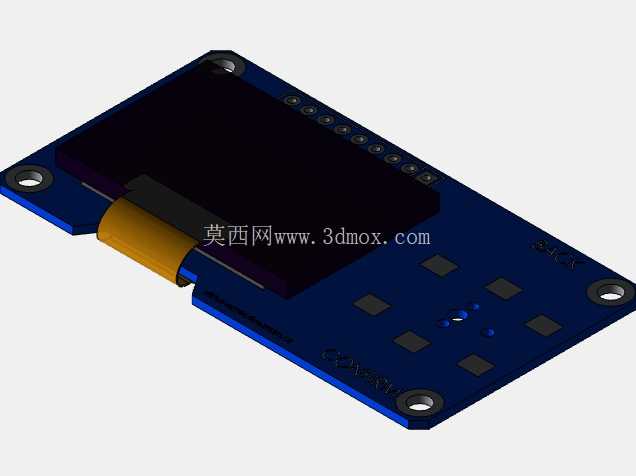

在设计思路上，这款模块采用功能集成化的布局逻辑，将OLED屏通过FPC软带连接在PCB板左侧区域，编码器垂直焊接在PCB右侧，两者的操作与显示区域互不干扰，用户旋转编码器时视线可直接落在左侧显示屏上，操作逻辑符合常规人机交互的使用习惯。PCB板采用蓝色阻焊工艺，板载元件全部采用贴片焊接工艺，除编码器与OLED接插件外无突出的高尺寸元件，整体结构紧凑。PCB板四个角预留了标准直径的安装固定孔，可直接通过铜柱或螺丝固定在设备外壳内部的安装柱上，无需额外设计固定支架。

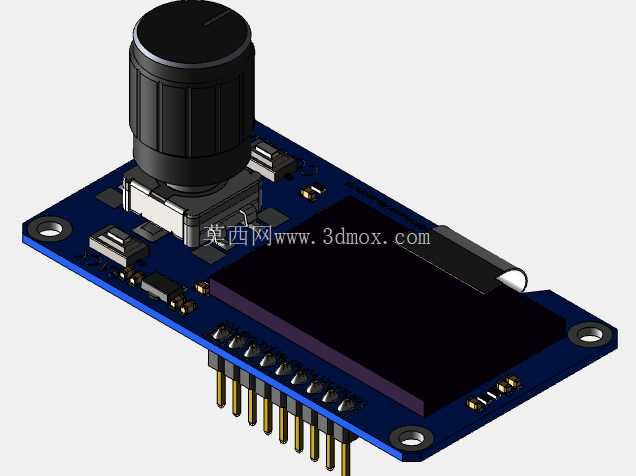

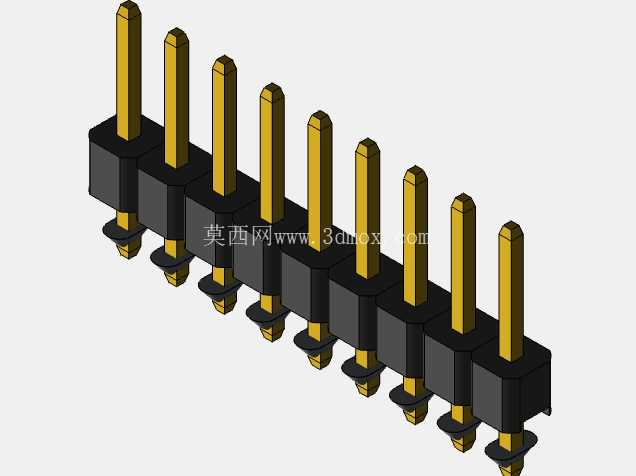

从安装边界与尺寸适配来看，模块整体为矩形板状结构，板上最高元件为EC11编码器的旋钮部分，安装时需要在设备面板上对应位置预留编码器轴的伸出孔，同时在面板对应OLED屏的位置预留显示窗口，窗口尺寸略小于OLED屏的有效显示区域即可，避免漏出PCB板边缘影响外观。模块的供电电压为3.3V，可直接与多数3.3V主控系统的供电引脚连接，无需额外增加电平转换电路，I2C通信引脚的定义遵循常规I2C接口的引脚排序，可直接兼容市面上多数开源开发板的标准接口定义，接线时无需反复核对引脚定义。模块的信号引脚全部引出在PCB板的侧边，可采用直插排针焊接或者插座连接的方式与主控板对接，既适合焊接在永久连接的设备内部，也适合搭配排座用于需要频繁拆卸的实验验证场景。

在实际选型使用时，需要注意编码器的旋转扭矩属于常规轻手感类型，适合频繁调整参数的操作场景，不适合需要大扭矩反馈的特殊操作场合。OLED屏的有效显示区域可显示4行16个标准ASCII字符，或者8行8×8点阵的简易图标，足够支撑小型设备的菜单显示、参数数值显示、运行状态提示等常规显示需求。I2C接口的通信速率可满足常规显示内容的刷新需求，在显示静态参数或低速刷新的状态信息时完全够用，若需要高速刷新动态图像则需要评估实际通信带宽是否满足要求。模块整体的元件布局经过优化，编码器的焊接位置做了加固处理，频繁旋转按压时不会出现焊盘脱落的问题，OLED屏的FPC连接座采用压接式设计，若屏幕出现损坏可直接更换同规格的OLED屏组件，无需报废整块模块，降低后期维护成本。
