带长柄滚轮压杆的微动检测开关结构

　　在各类自动化产线、小型机电设备、家电控制回路里，这类带长压杆的微动检测部件是很常见的信号触发元件，平时做设备结构设计的时候，经常会在工位到位检测、门盖闭合确认、行程限位这类场景用到它。不同于普通无压杆的基础款微动，这款带加长压杆加端部滚轮的结构，不需要触发件直接抵到开关本体的触发钮上，只要运动件扫过压杆端部的滚轮，就能通过杠杆放大行程，让开关内部的触点快速完成通断切换，对触发件的运动轨迹容错率更高，很多时候不需要额外做触发撞块的复杂导向结构，就能稳定触发信号。

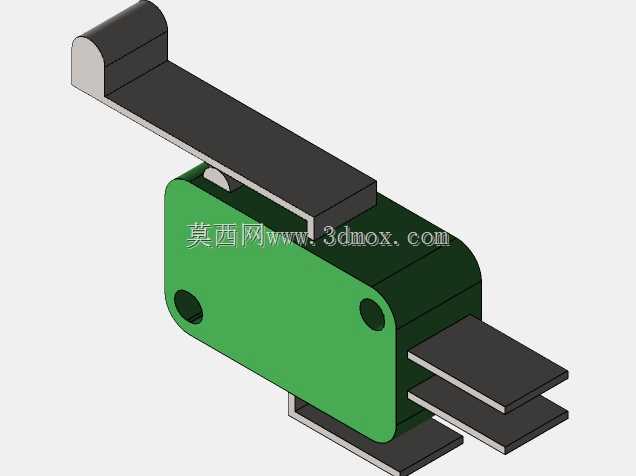

　　从结构设计的角度看，这款开关的本体采用方正带圆角的壳体设计，壳体两侧预留了贯通的安装孔，安装的时候可以直接用螺丝穿过孔位固定在安装板上，不需要额外做卡扣或者复杂的固定结构，安装孔的位置在壳体两侧靠下的位置，固定后开关本体的重心落在安装面范围内，长期受触发冲击也不会出现松动移位的情况。压杆部分采用加长的平直杠杆结构，端部做了半圆包胶滚轮，触发的时候滚轮和运动件是滚动接触，不会像硬压杆那样长期摩擦刮伤运动件的表面，也能减少压杆端部的磨损，延长元件的使用寿命。开关的接线端从本体尾部伸出三个平行的插片端子，分别对应公共端、常开端、常闭端，接线的时候可以直接插配套的接插件，不需要拧螺丝压线，装配效率更高，插片的间距做了标准化设计，和市面上常规的微动开关接插件完全通用，替换的时候不需要重新改接线端子的布局。

　　实际选型应用的时候，要注意它的触发行程边界，压杆的初始位置处于自然抬起状态，当压杆被压下到总行程的三分之一左右的时候，内部触点就会完成快速切换，不要把压杆压到极限死点位置，长期过压会导致内部的弹簧片疲劳失效，缩短开关的使用寿命。安装的时候要注意触发件的运动方向，尽量沿着压杆摆动的法向接触滚轮，不要从侧面斜向撞击压杆，不然会给压杆的转轴部分施加额外的侧向力，长期使用会导致压杆卡滞甚至断裂。这类开关的内部触点通常采用银合金材质，能通过小电流的控制信号，不适合直接驱动大功率负载，一般都是接在PLC的输入回路里做信号检测用，外围要做好对应的过流保护，避免触点烧蚀。

　　建模的时候要重点还原几个关键的配合尺寸：首先是安装孔的中心距和孔径，这个尺寸直接决定了安装板上的开孔位置，要是尺寸不对，现场装配的时候就会装不上；然后是压杆的长度和滚轮的外径，这个尺寸决定了触发的位置和需要预留的触发空间，要是压杆长度做短了，运动件走过的时候碰不到滚轮，就会出现信号漏检的问题；还有尾部接线插片的间距和伸出长度，这个要和常用的接插件尺寸匹配，不然接线的时候插不上。另外压杆和本体连接的转轴部分要留出合理的摆动间隙，既不能太松导致压杆晃量太大影响触发精度，也不能太紧导致压杆卡滞无法复位。壳体的分型面位置要做在本体的中部分模位置，和实际注塑生产的分型逻辑一致，建模的时候不要出现倒扣无法出模的结构，保证模型和实际生产的零件结构一致。

　　在不同的应用场景里，这类开关的安装方式也可以灵活调整，除了用侧面的安装孔直接固定，也可以搭配专用的安装支架，调整开关的安装高度和角度，适配不同的触发位置要求。比如在输送线的工位到位检测场景里，可以把开关装在输送线侧面的支架上，调整压杆的高度，让工装板经过的时候刚好压到滚轮，触发到位信号，通知下游机构开始作业；在家电的门盖检测场景里，可以把开关装在门盖的转轴附近，门盖合上的时候压下压杆，设备才能启动运行，门盖打开的时候开关复位，切断运行回路，起到安全防护的作用。这类元件虽然体积不大，但是在整个设备的控制回路里起到的作用很关键，建模的时候准确还原它的结构尺寸，能让后续的装配设计、干涉检查更准确，避免实际生产装配的时候出现位置干涉、触发失效的问题。
