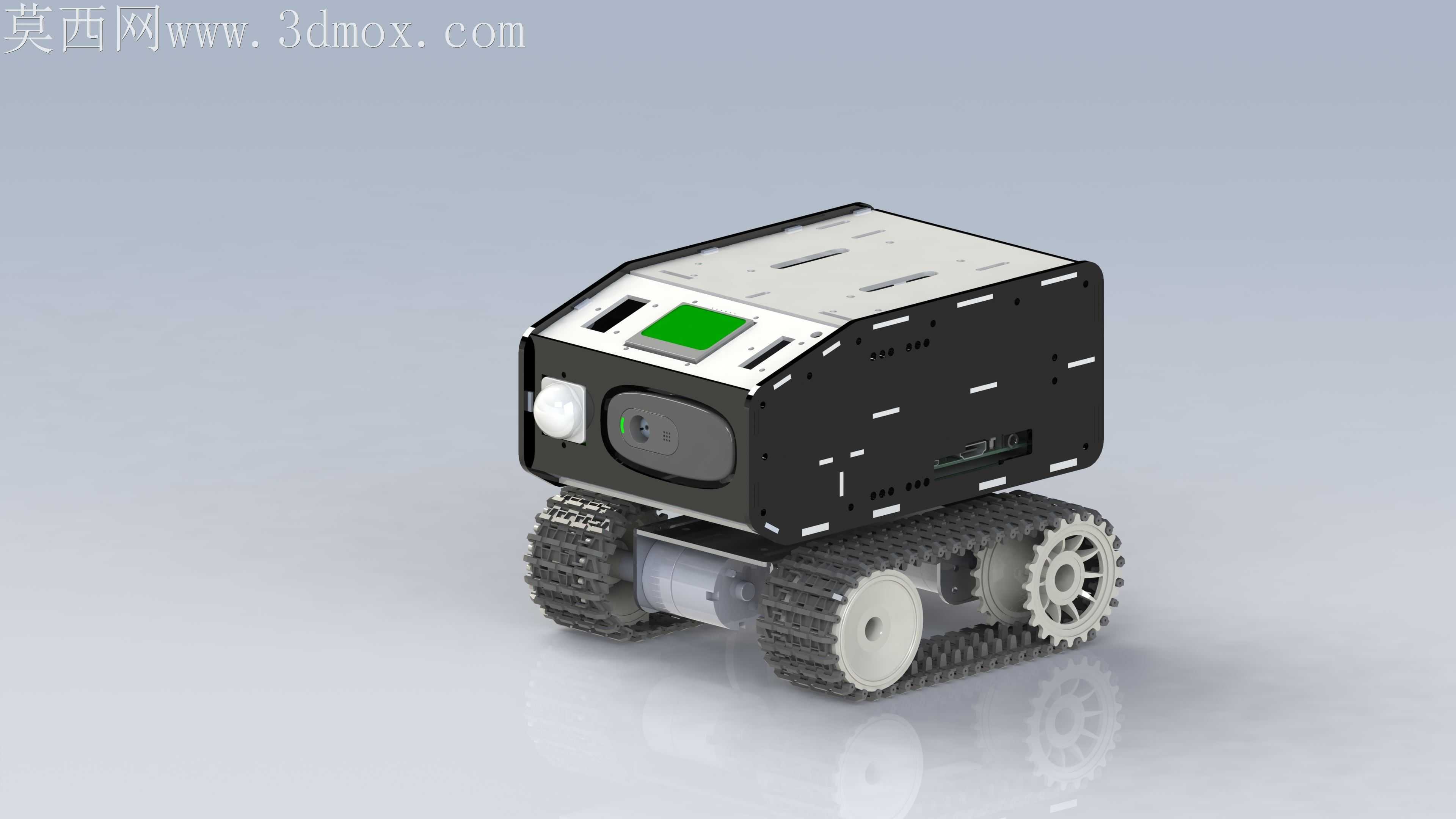

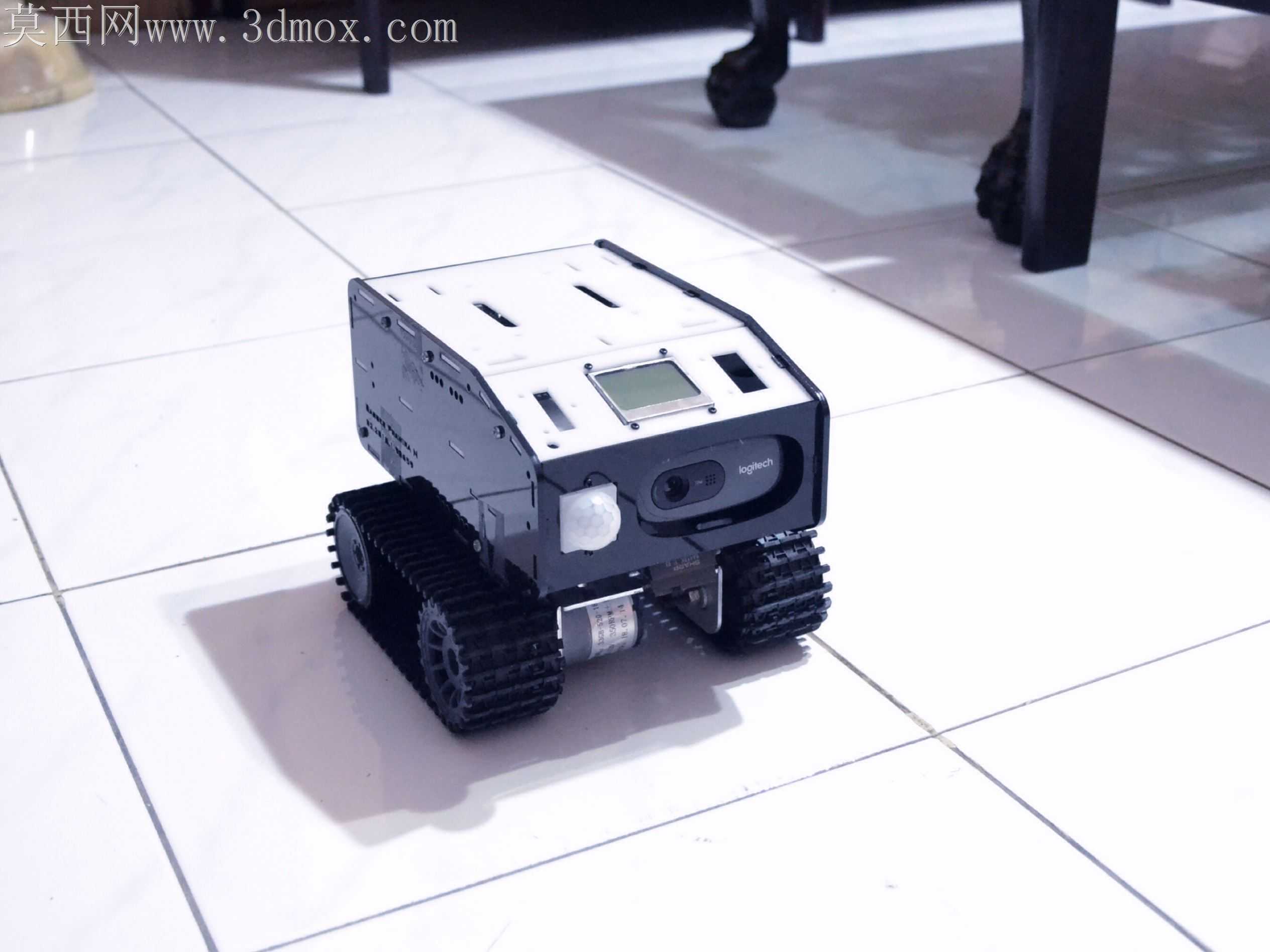

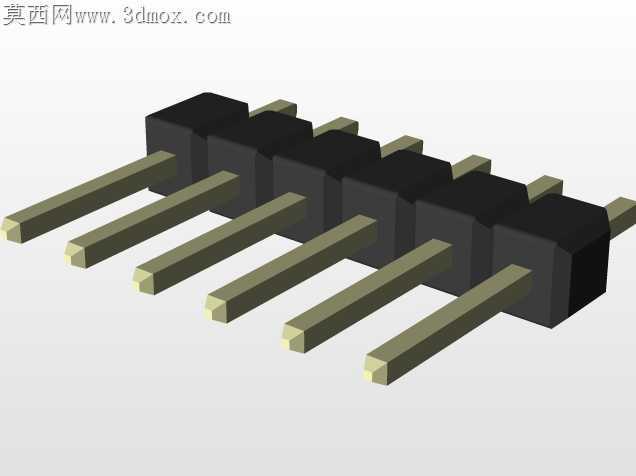

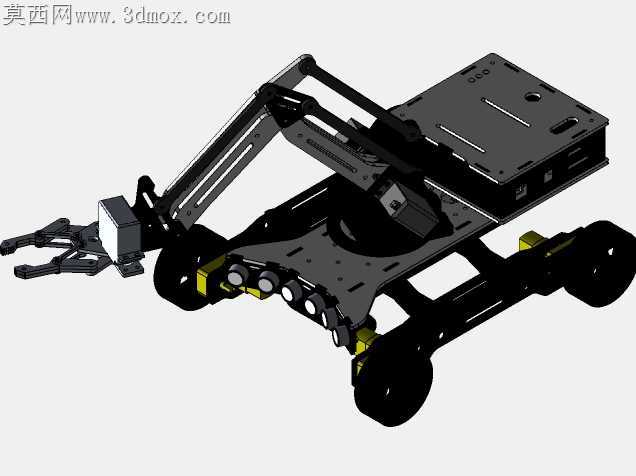

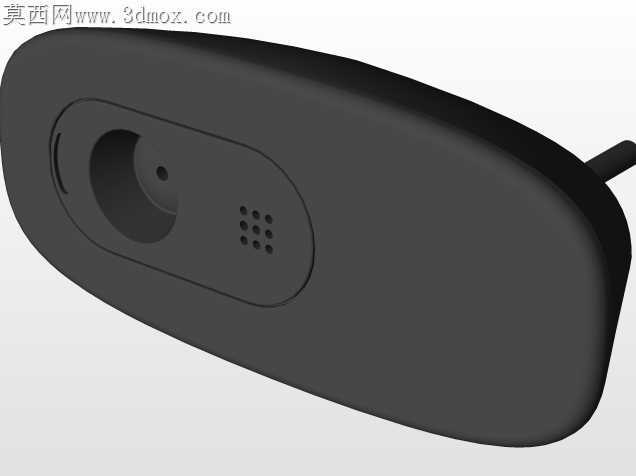

履带式无人值守地面巡检探测小车结构

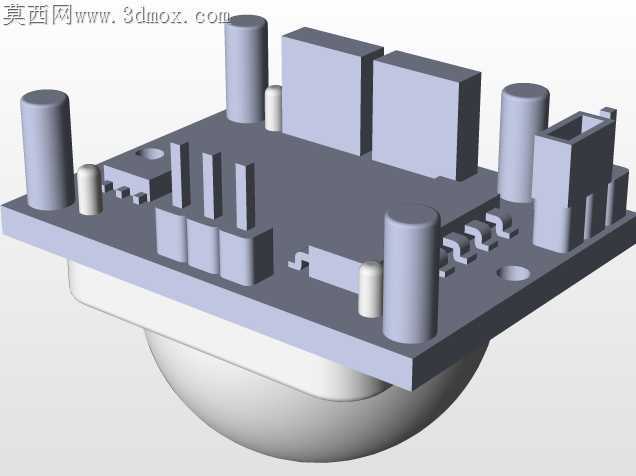

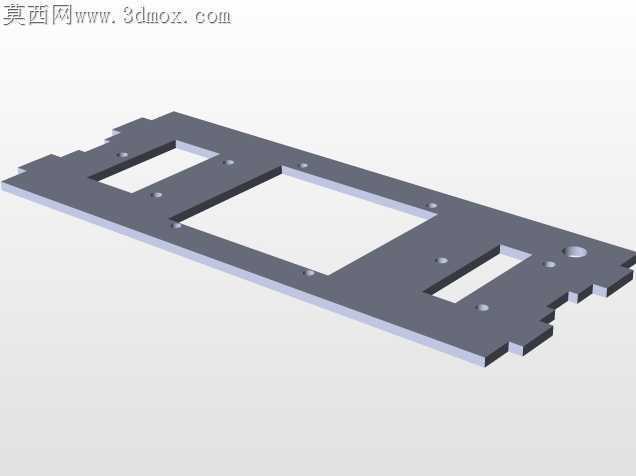

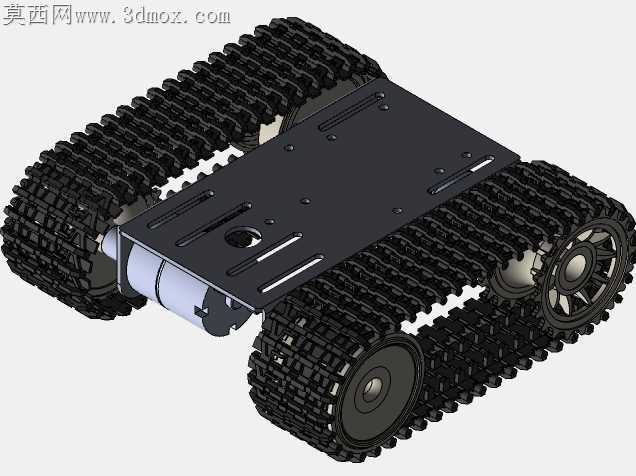

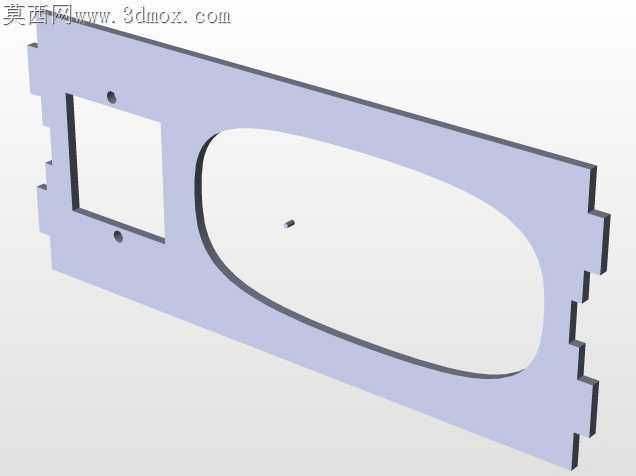

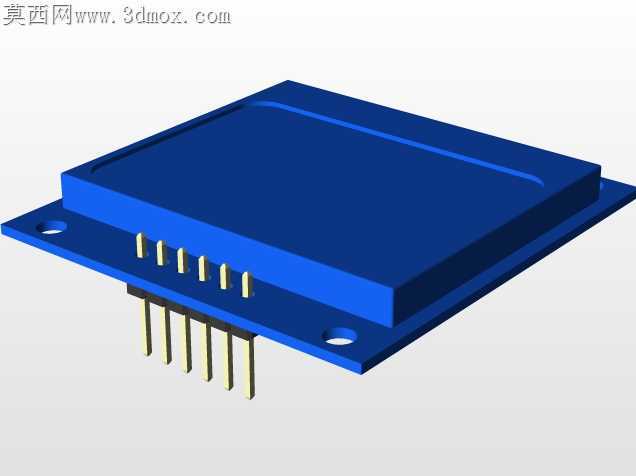

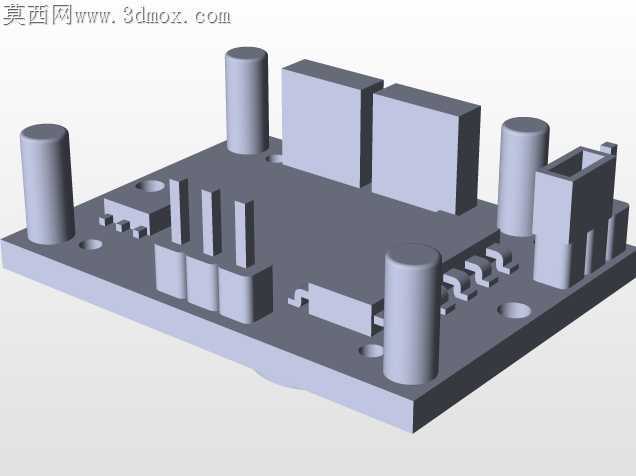

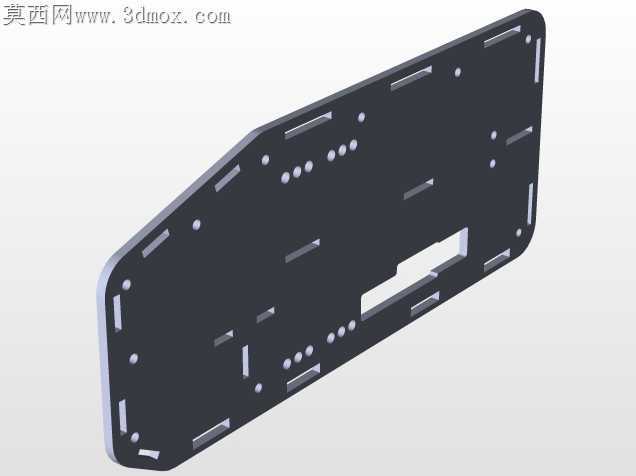

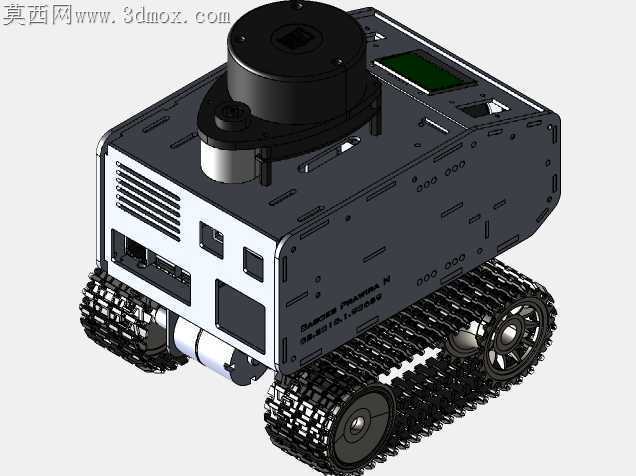

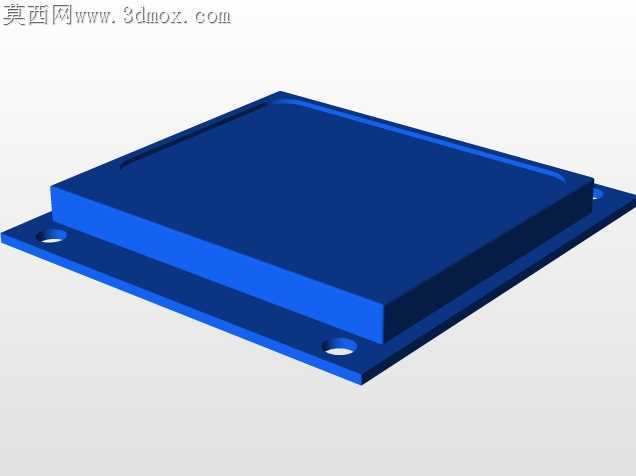

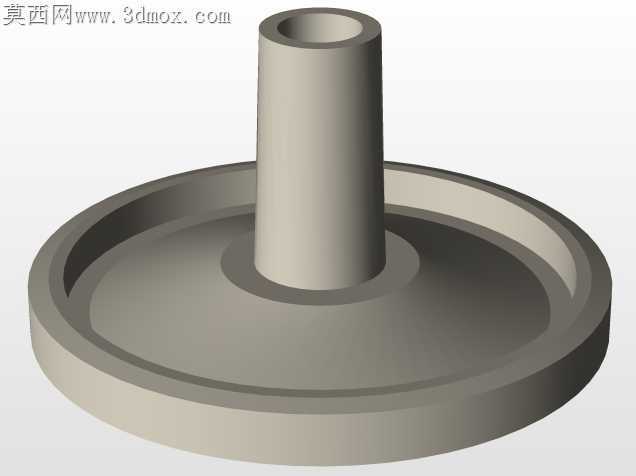

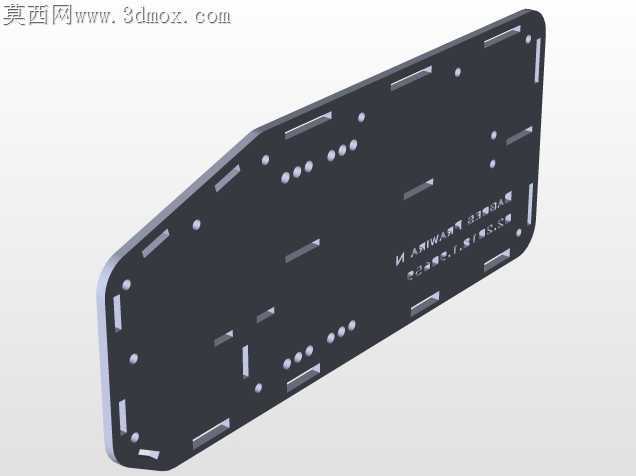

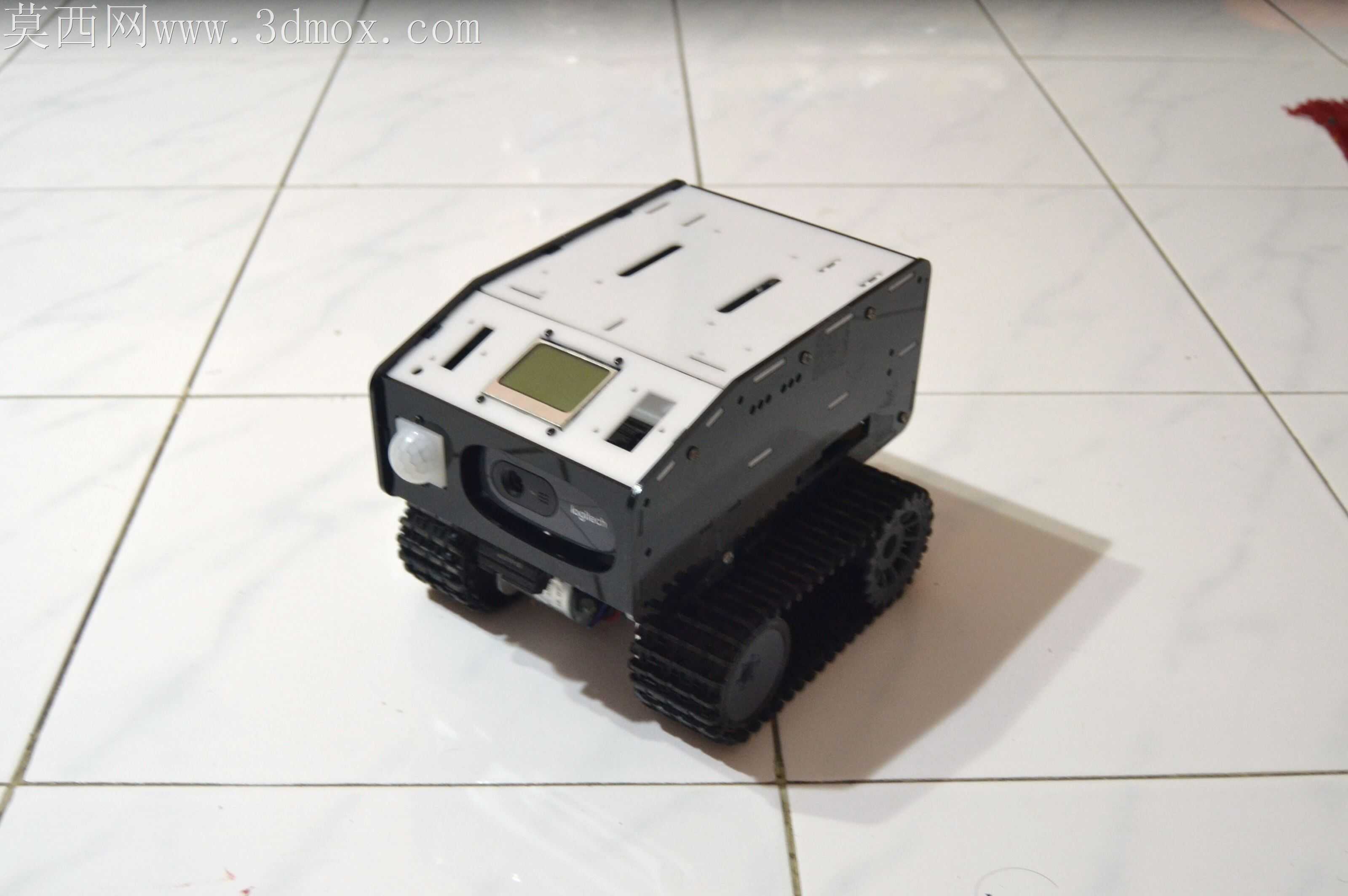

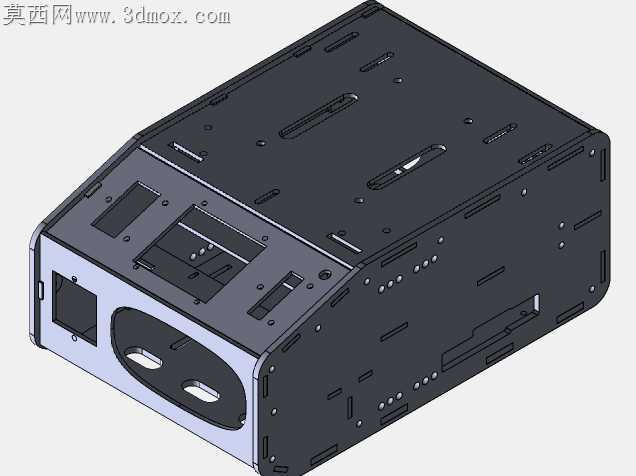

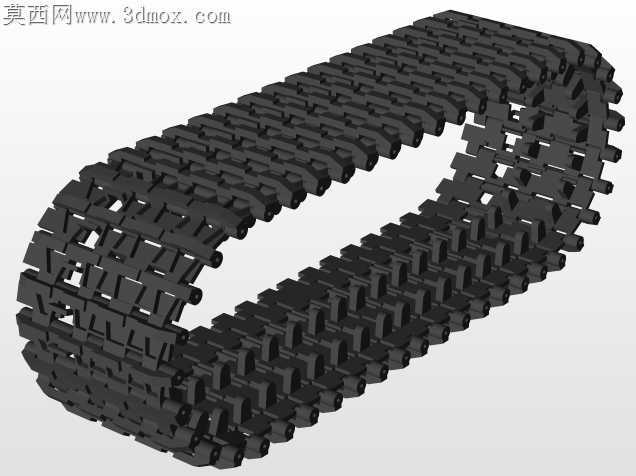

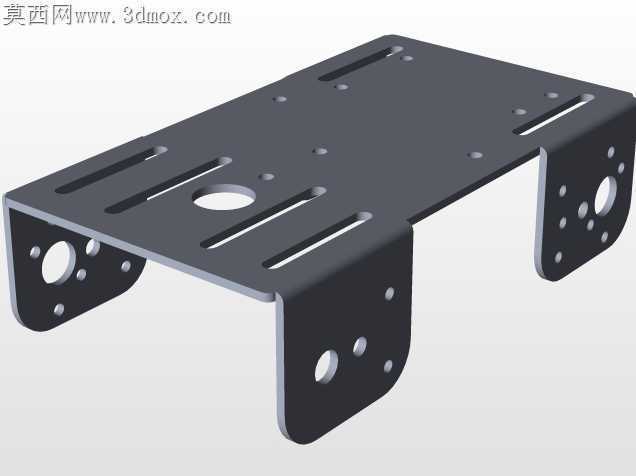

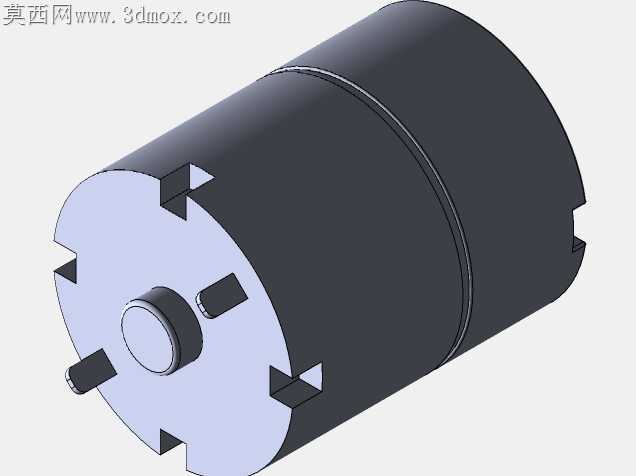

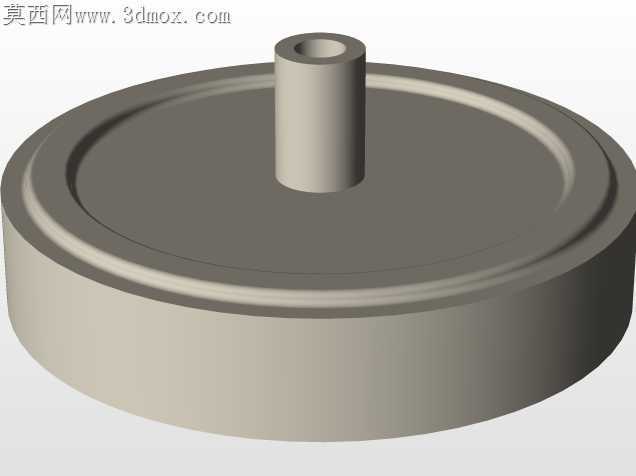

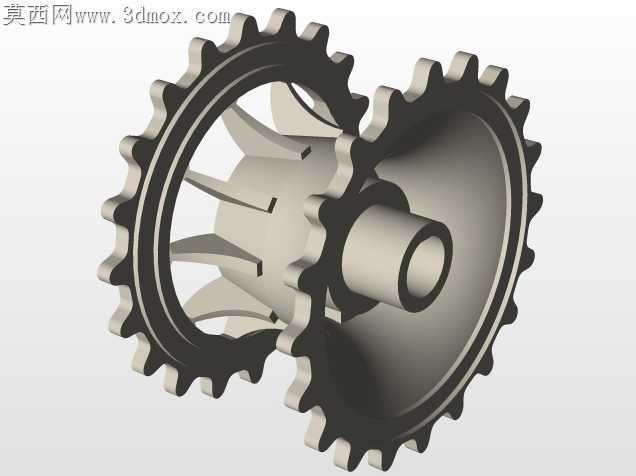

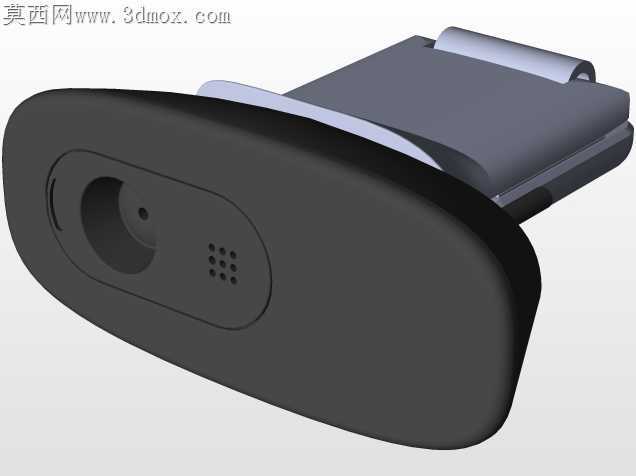

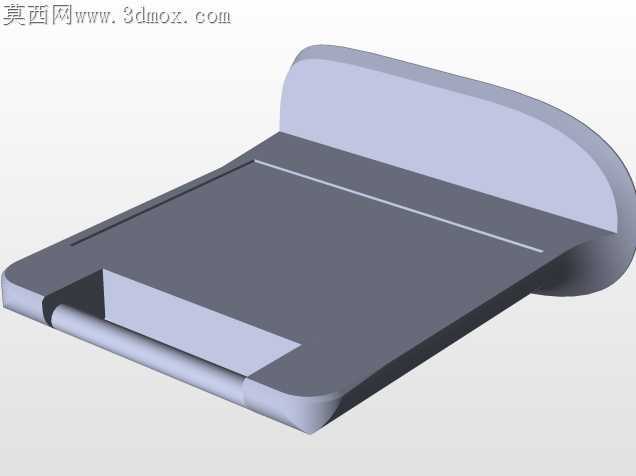

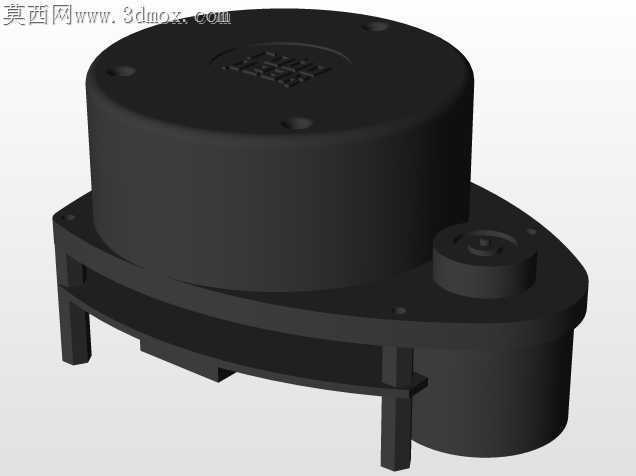

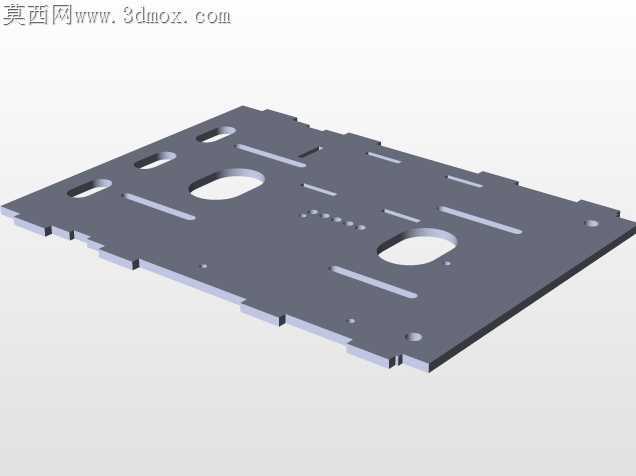

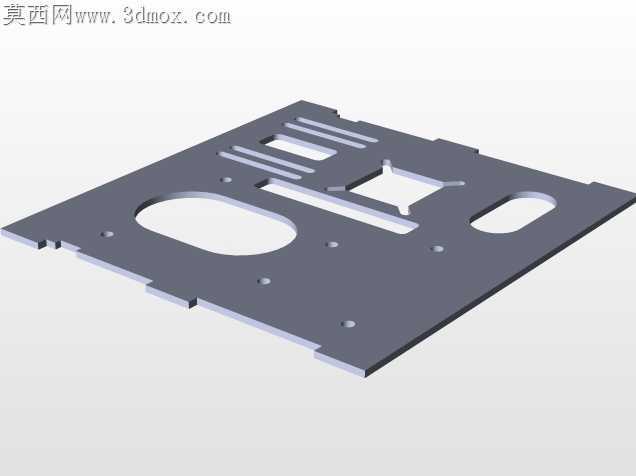

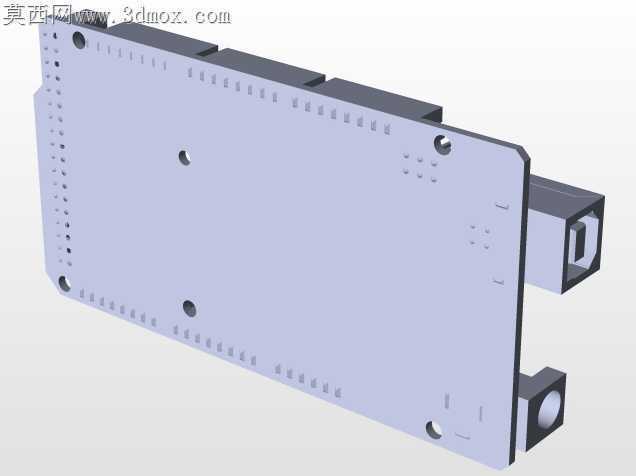

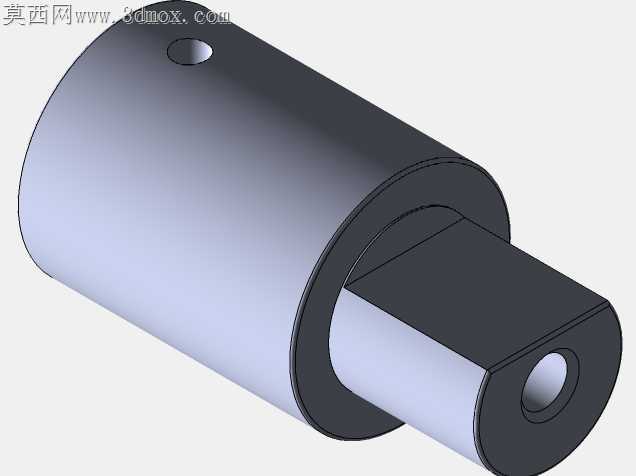

狭小受限空间内的地面巡检作业，轮式移动平台常因地面凸起、线缆羁绊出现打滑卡滞，传统履带结构又易因张紧度不合理出现跳齿、脱轨故障，这款小型无人值守地面车辆的结构设计，恰好针对这类场景做了针对性的加工适配优化。驱动轮采用齿形与履带内齿精准匹配的镂空设计，既减轻轮体自身重量，又能在加工时通过线切割一次成型齿形轮廓，避免二次铣削带来的齿距累积误差，装配时齿侧预留0.15mm的间隙，既能抵消履带注塑成型的收缩公差，又不会因间隙过大出现传动异响。履带选用改性橡胶材质，内嵌凯夫拉纤维抗拉层，加工时履带节距的公差控制在±0.08mm以内，避免节距偏差累积导致的啮合不良，导向轮采用光滑圆柱面设计，轮缘做15度倒角处理，装配时导向轮与履带侧边的间隙控制在0.3mm，既能引导履带正常啮合，又不会因间隙过小摩擦履带侧边造成额外磨损。车体外壳采用分层拼接结构，主体框架选用5mm厚亚克力板材切割成型，拼接处采用定位槽加螺栓紧固的方式，加工时定位槽的深度控制在1mm，既能保证拼接时的定位精度，又不会因槽深过深导致板材强度下降，外壳表面的安装孔位采用激光切割一次成型，孔位公差控制在±0.1mm，保证传感器、控制模块安装时无需二次扩孔。前端预留的超声波传感器安装位做了下沉式设计，传感器端面与外壳表面齐平，既避免巡检行进过程中凸起的传感器被障碍物磕碰损坏，又能减少传感器检测时的边角干扰，侧面的红外传感器接口采用插拔式结构，加工时接口座的定位凸台与外壳安装槽采用过盈配合，过盈量控制在0.05mm，装配时无需打胶即可固定牢固，后期维护更换传感器时可直接插拔，无需拆解整个外壳。底盘的动力模块采用模块化安装设计，驱动电机通过L型支架固定在底盘框架上，支架上的电机安装孔做成长条孔，装配时可通过长条孔调整电机的前后位置，进而调整履带的张紧度，张紧度调整到位后再锁紧固定螺栓，无需额外设计张紧轮结构，既减少了零件数量，又降低了加工和装配的复杂度。电池仓设置在底盘中部靠下的位置，降低整车重心，行进时更稳定，电池仓盖板采用滑插式结构，盖板上设置弹性卡扣，更换电池时无需工具即可快速打开盖板，适配长时间巡检作业的快速换电需求。车体顶部的操作面板采用下沉式安装，按键和显示屏均低于面板表面2mm，避免行进过程中误触，面板边缘做圆角处理，既避免加工时的锐边划伤操作人员，又能减少磕碰时的应力集中，防止面板开裂。
