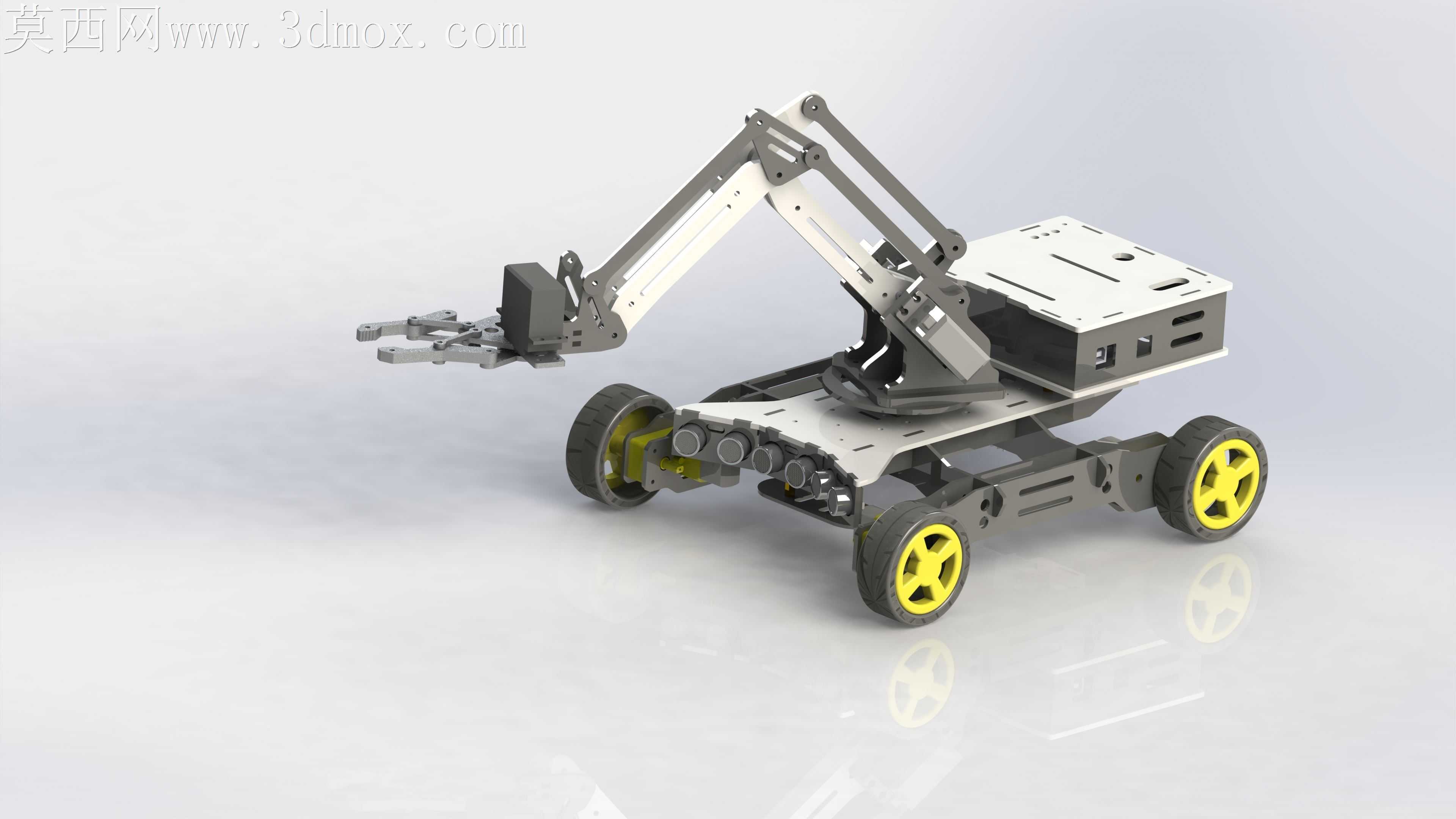

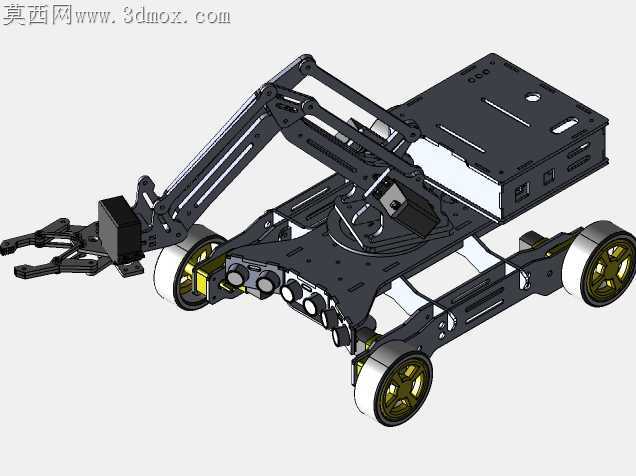

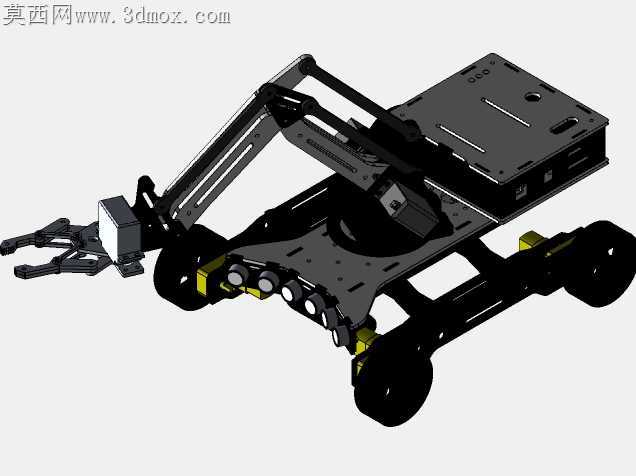

轮式三自由度移载抓取机械臂小车

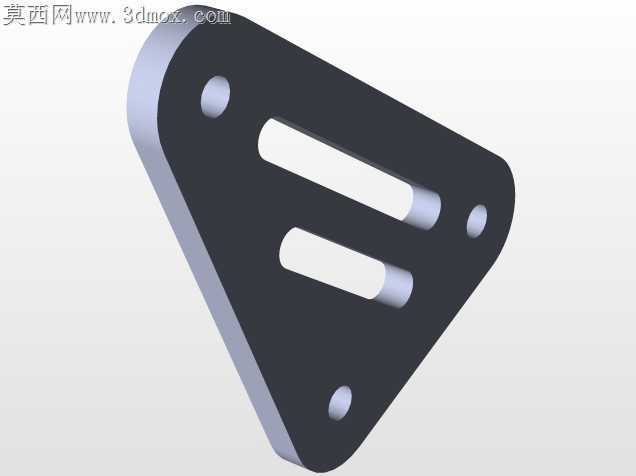

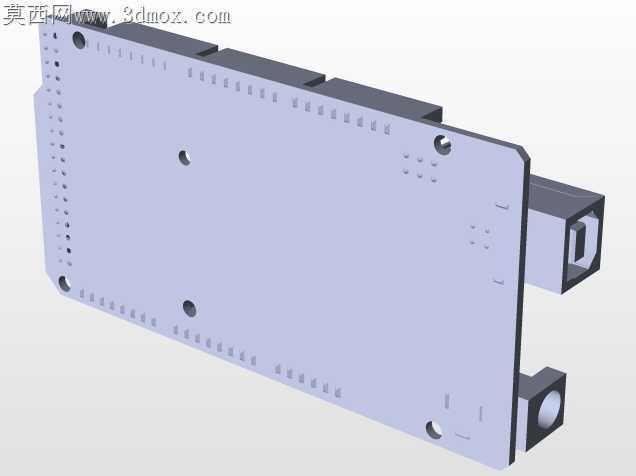

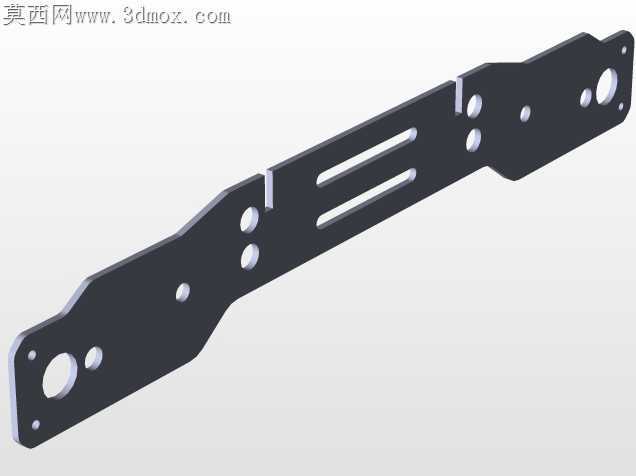

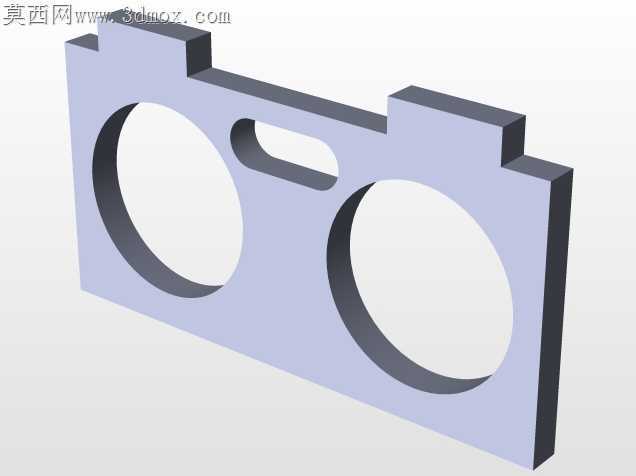

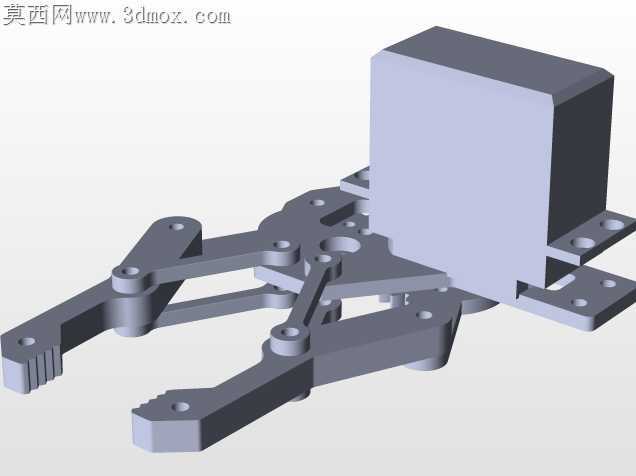

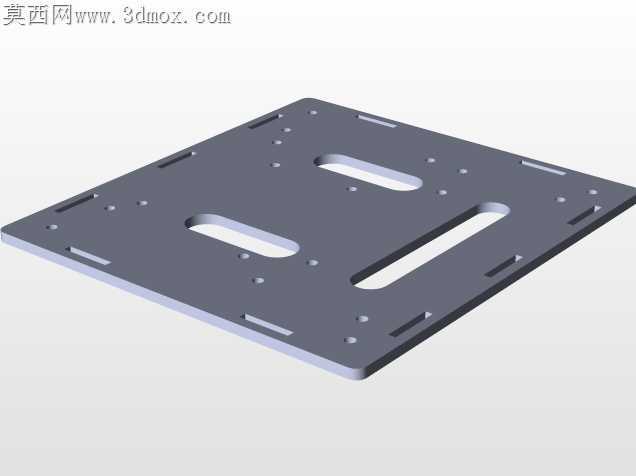

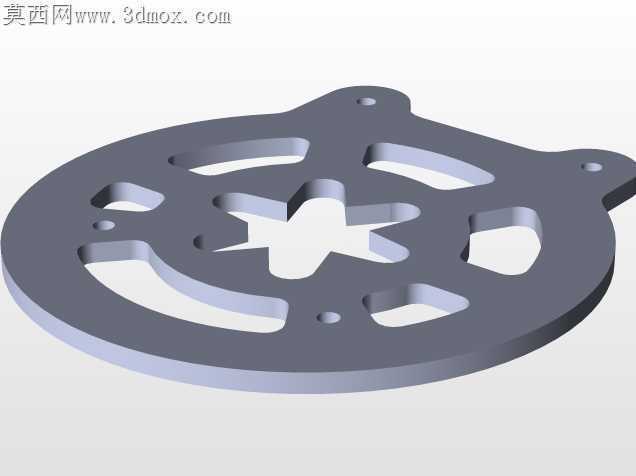

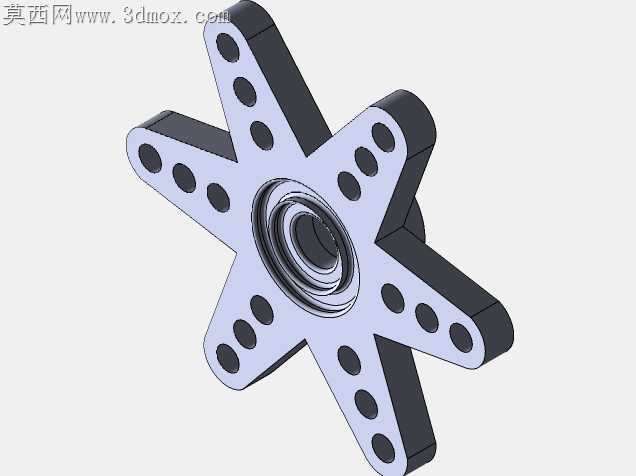

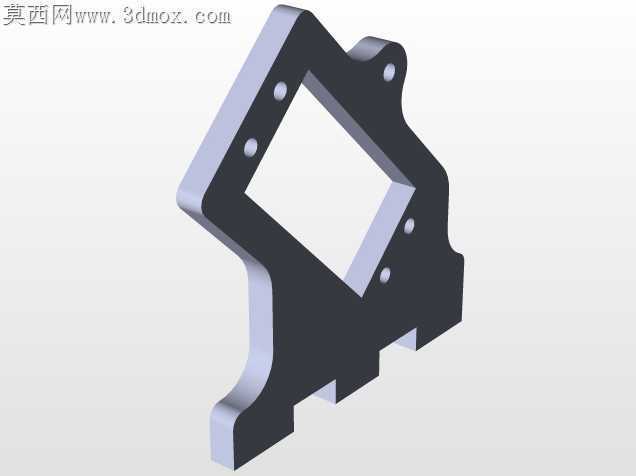

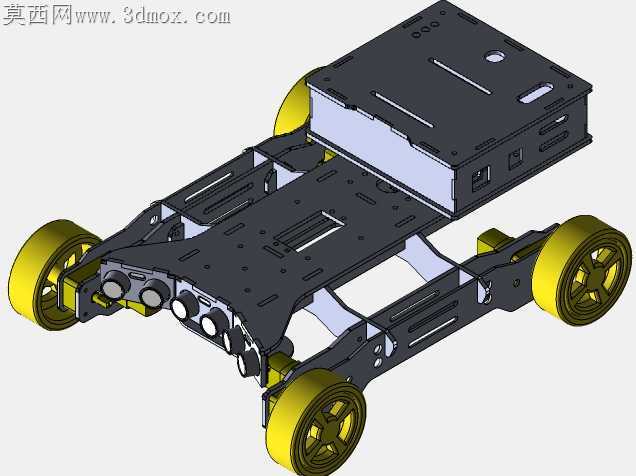

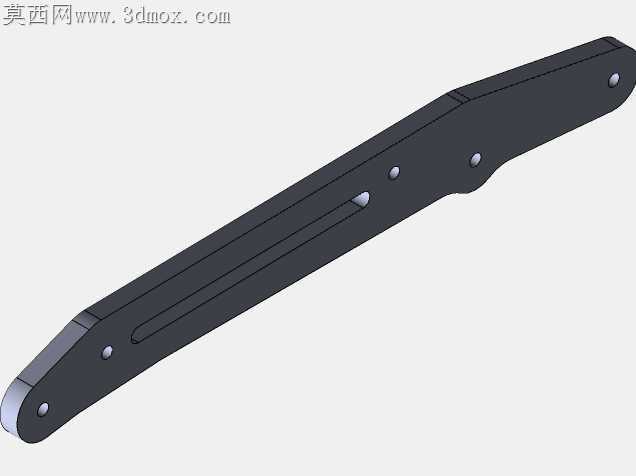

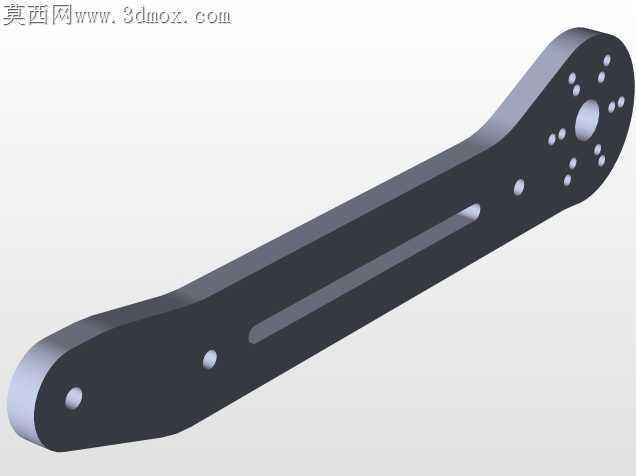

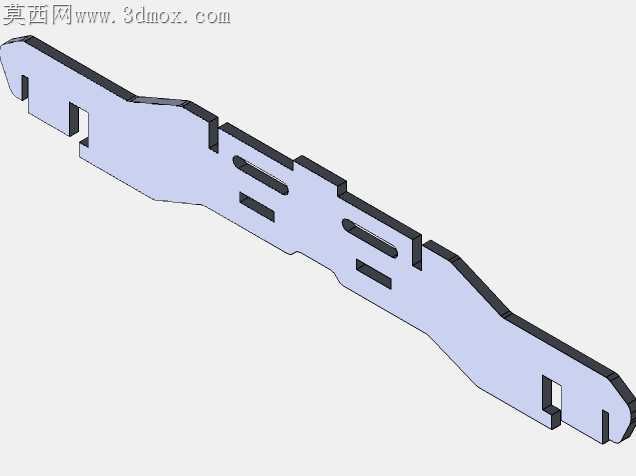

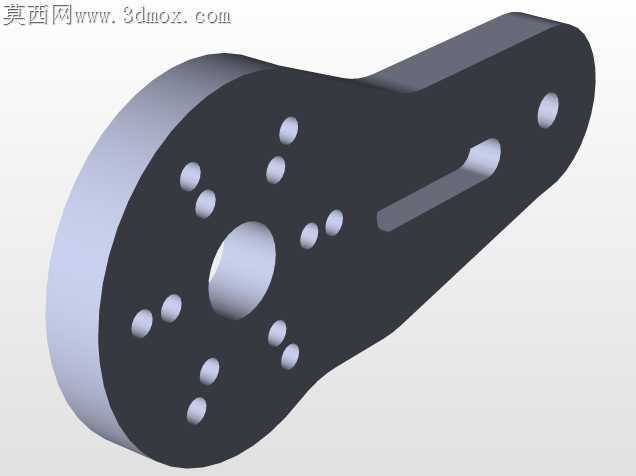

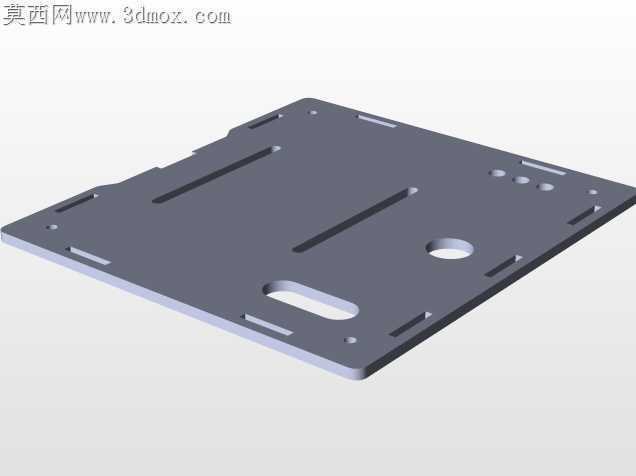

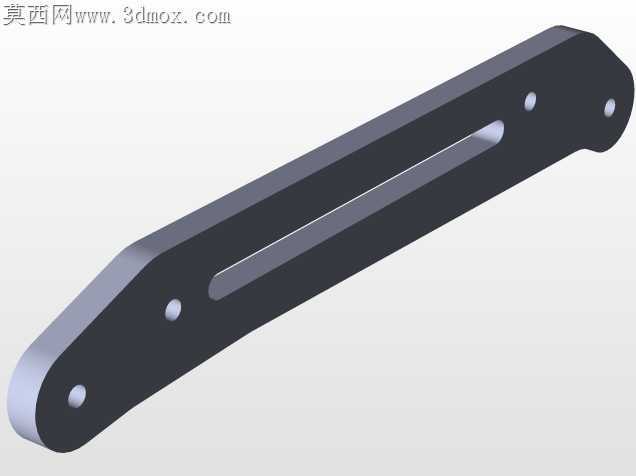

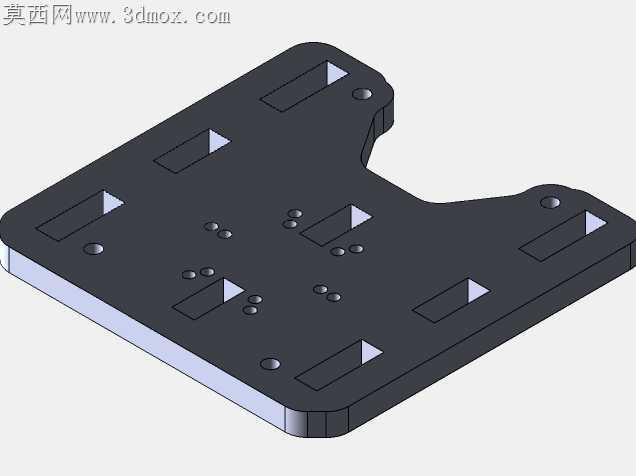

轮式底盘与多关节臂体的结合，最容易在加工阶段出现公差累积导致的臂体下沉问题，这套结构在关节铰接处做了针对性的余量预留，没有采用常见的一体化轴承座设计，而是拆分出独立的铰接压片，亚克力板材切割时的边缘崩边误差，可以通过压片的安装间隙抵消，不用额外做二次铣削修配。臂体的平行四边形联动结构没有照搬现成的连杆参数，把上臂的受力支点往腕部方向偏移了两毫米，空载状态下夹爪端的静下垂量能控制在0.3毫米以内，搭配5毫米厚度的亚克力主承力板，抓取0.5千克以内的工件时，臂体不会出现肉眼可见的形变，不用额外加装加强筋破坏整体外观。轮组的安装位特意留出了1毫米的轴向窜动间隙，橡胶轮胎压装到轮毂上之后，不会因为过盈量过大导致车轮卡滞，也不会因为间隙过大出现行进时的轮体晃动，四个车轮的接地面差控制在0.2毫米以内，平整地面行进时不会出现单侧轮悬空打滑的问题。底盘上层的控制盒安装位做了嵌入式的卡槽设计，电路板直接卡入槽位就能完成固定，不用额外打螺丝固定，后期更换传感器或者调整接线时，直接掀开盒盖就能操作，不用拆解整个底盘结构。夹爪的指面做了内凹的仿形弧度，不是平直的夹指结构，抓取圆柱形或者方形小件时，接触面积能提升百分之四十，不会出现夹持时工件滑脱的情况，夹爪的开合行程留足了冗余，不用更换夹指就能适配不同尺寸的常规小件。臂体底座的回转支承位没有采用金属转轴，而是用亚克力叠层加工出轴套结构，配合自润滑的尼龙垫片，回转时的阻尼感均匀，不会出现卡顿或者旷量过大的问题，连续回转上千次也不会出现明显的磨损松旷。超声波传感器的安装位做了角度微调的长槽孔，安装时可以根据实际探测需求调整俯仰角度，不用重新打孔或者设计额外的支架，Sharp测距传感器的接口直接预留到了臂体根部的走线槽旁，接线时线缆顺着臂体的内侧线槽排布，不会外露干扰臂体的运动，也不会在臂体俯仰时被拉扯断裂。
