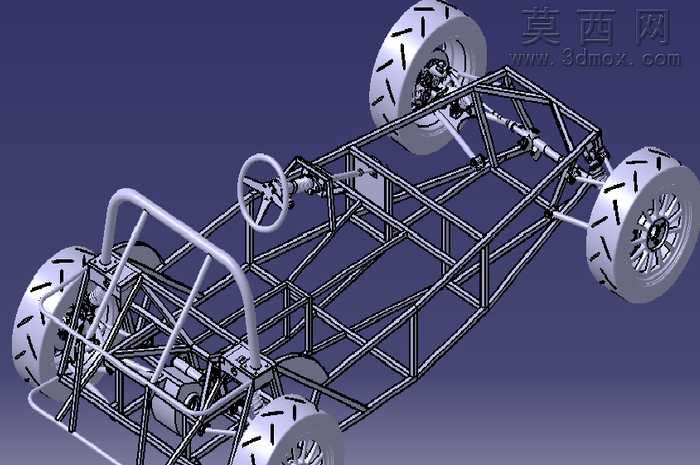

钢管框架式敞篷越野跑车底盘结构

该作品为钢管桁架结构的敞篷越野跑车底盘三维建模成果，建模过程中以轻量化高刚性的空间管架设计为核心思路，首先通过基准面搭建确定整车轴距、轮距、离地间隙等核心硬点参数，依次绘制主环、前环、侧边斜撑、底部纵梁等核心钢管构件的三维路径，通过扫描特征生成等壁厚钢管实体，对管件交汇节点做布尔合并处理，还原真实焊接车架的结构整体性，避免管件穿插的建模错误。转向系统部分完整还原了方向盘、转向柱、转向拉杆、转向节的连接传动关系，各铰接位置预留合理的运动间隙，可直观呈现转向动作的力传递路径；行走机构部分对前后车轮的轮毂、轮胎胎面花纹、轮边连接结构做了精细化建模，轮胎表面的块状越野花纹通过阵列特征实现，还原非铺装路面行驶的轮胎设计特征，悬架部分的摆臂、连接支座均按照硬点位置精准布置，清晰呈现车轮与车架之间的连接逻辑。建模全程遵循机械设计的装配逻辑，所有构件的相对位置严格对齐整车坐标系，无错位、飞边、破面等建模缺陷，材质赋予阶段为钢管车架赋予哑光金属材质，轮胎赋予黑色橡胶材质，方向盘、座椅防滚架等部件分别对应硬质塑料、织物等不同材质属性，通过渲染调整光影角度，清晰展现空间桁架的内部结构层次，完整呈现了敞篷越野跑车从车架到行走转向系统的底层机械结构，可直观展现这类轻量化越野跑车的底盘布局逻辑，清晰呈现无覆盖件状态下整车的机械结构美感，凸显管架车型高刚性、轻量化的设计优势。
