康德扭夹式快速压紧夹持工装结构

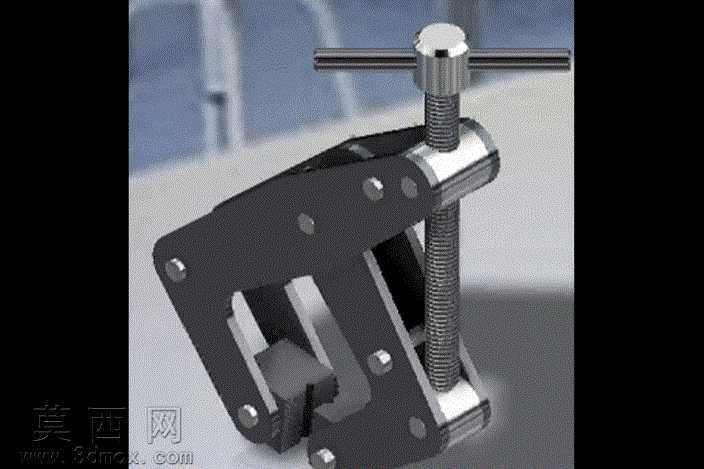

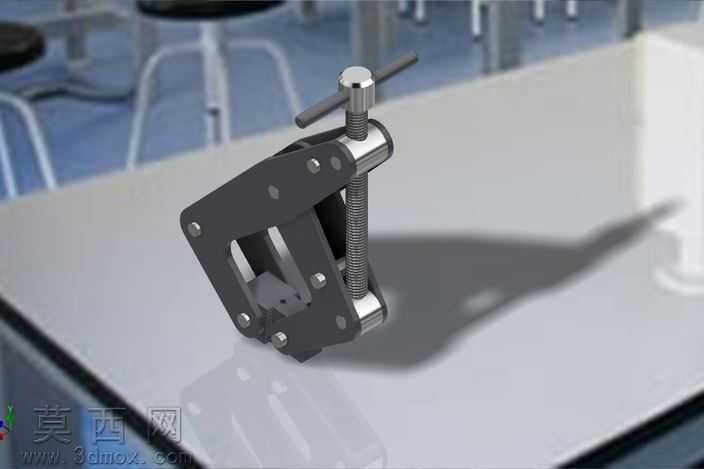

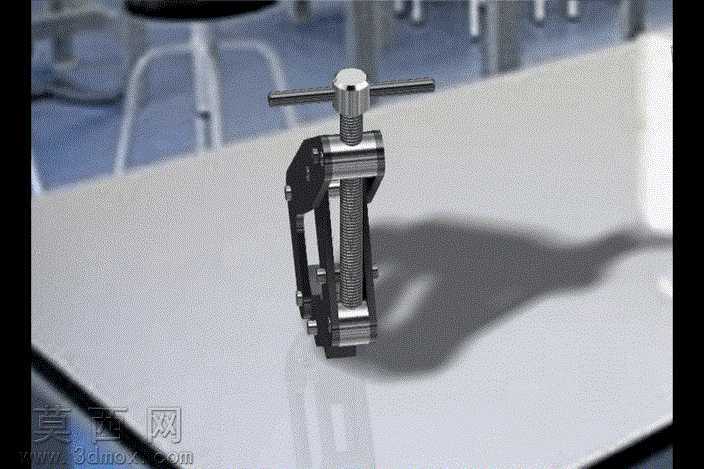

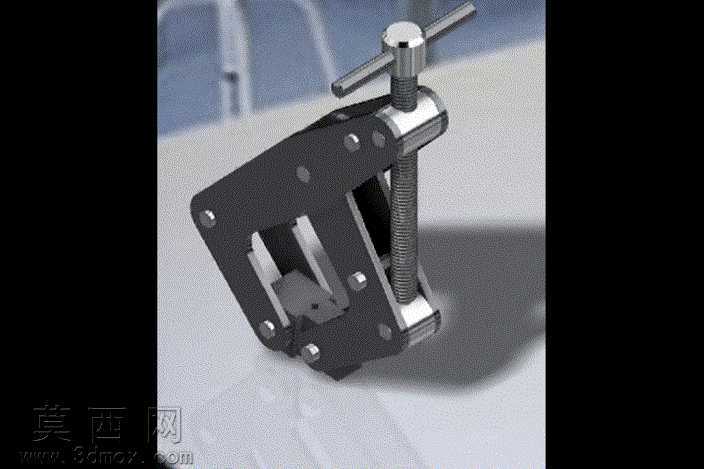

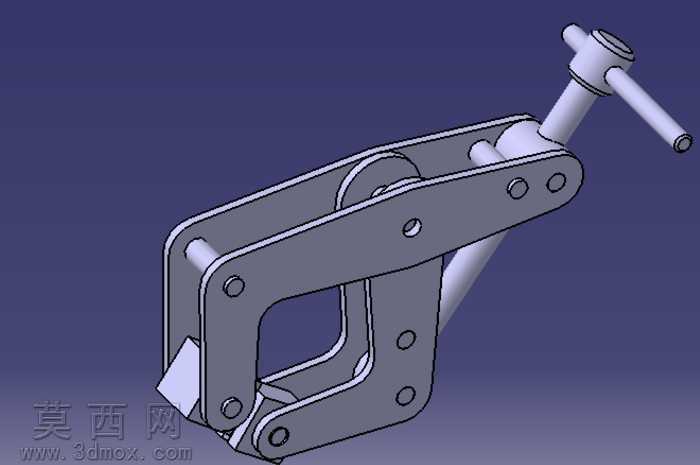

本作品为手动式康德扭夹夹持结构，采用三维建模软件完成全参数化零件设计与整体装配，建模过程严格遵循机械加工公差配合规范，对每一处铰接孔位、连杆壁厚、钳口咬合面都做了精准的尺寸约束，确保各活动部件在装配后无干涉、运动行程符合手动夹持的操作逻辑。渲染阶段采用哑光金属材质模拟工装常用的碳钢构件质感，对铰接销轴做了轻微的金属高光处理，区分不同部件的材质属性，背景选用低饱和度深蓝色突出夹钳主体结构，通过柔和的环境光打亮连杆铰接处的细节，清晰展现多层板件叠合的装配层次。结构设计上采用多连杆肘节式省力原理，通过T型操作手柄带动中部连杆组运动，驱动上下钳口实现闭合夹紧动作，当手柄扳动至锁紧位置时，连杆机构进入过死点状态，无需额外施加持续外力即可保持稳定的夹紧力，避免加工或固定过程中工件松脱。钳口部位设计有可拆卸的硬质垫块，可根据被夹持工件的材质更换不同摩擦系数的垫块，既避免夹伤工件表面，又能提升夹持摩擦力。整体夹钳采用双侧对称板件作为主体支撑框架，所有铰接点均采用销轴连接，装配关系清晰，活动部件的转动间隙经过合理预留，既保证操作时扳动手柄顺滑无卡滞，又不会因间隙过大导致夹持精度下降。设计过程中优先考虑手动操作的人机工程需求，T型手柄的长度与握持直径符合人手施力习惯，扳动行程控制在舒适操作范围内，无需过大握力即可实现可靠夹紧，同时整体结构紧凑，可适配多种工位的临时夹持、工件固定、装配辅助等使用场景，各零件结构均适配常规铣削、钻孔等机加工工艺，具备实际加工投产的可行性，模型装配完成后经过多次运动仿真验证，全程无运动干涉，锁紧状态下的受力分布均匀，主体板件的受力薄弱位置做了加厚处理，提升整体结构的使用寿命与夹持可靠性。
