起重机吊钩滑轮组装配结构三维设计

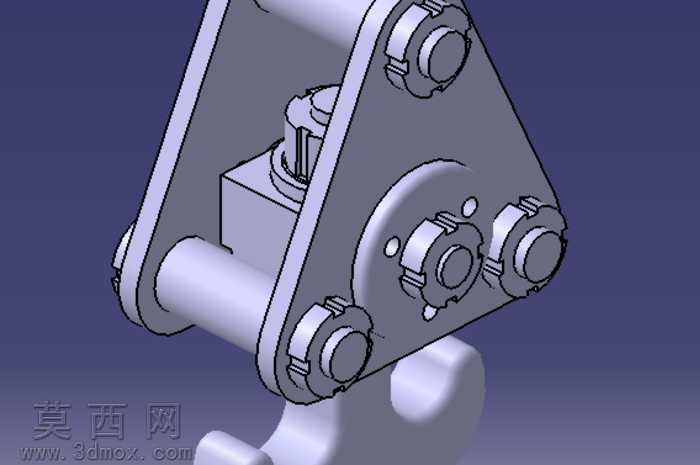

本作品为起重机吊钩装配组件的三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的装配设计思路，先完成整体承载框架的基准定位，再逐一对各组成零件进行参数化建模与装配约束，确保各部件间的配合关系完全符合起重机械的实际装配逻辑。模型主体包含三角式承载侧板、多组滑轮轴、滑轮组件、吊钩连接座、吊钩本体以及各轴端的紧固件结构，建模过程中对每一处轴孔配合、端面贴合、紧固件锁紧的位置都添加了精准的装配约束，还原了真实吊钩组件的装配层级，可直观展示各零件的装配顺序与配合关系。材质渲染方面，针对不同部件的实际材质属性做了区分设置：承载侧板采用高强度合金结构钢材质，渲染时调整金属粗糙度参数，呈现出热轧钢材的哑光金属质感；滑轮轴与紧固件采用调质处理的合金钢材，渲染时适当提高反光度，体现精加工表面的金属光泽；吊钩本体采用锻造高强度钢材，表面做了氧化处理的质感模拟，还原起重吊钩的实际外观特征。结构设计上，该吊钩组件采用三角侧板承载结构，多组滑轮对称布置在侧板的对应轴位上，可合理分散起吊过程中的钢丝绳载荷，吊钩通过铰接结构与下部承载座连接，可实现一定角度的摆动，适配起吊过程中的载荷方向变化，各轴端采用螺母加止动结构的锁紧设计，避免作业过程中轴件窜动脱出，整体结构完全符合起重吊具的力学承载逻辑，各部件的尺寸比例参照通用桥式起重机的吊钩参数进行等比例还原，细节处还原了轴端的锁紧卡槽、滑轮的轮槽结构、侧板的减重孔位等细节特征，没有过度简化关键受力结构，模型可用于起重机械的结构教学、装配演示以及相关的工程设计参考，通过三维渲染的视角可清晰观察到内部各零件的位置关系，相比二维图纸能更直观地展现吊钩组件的整体构造与装配逻辑。
