三通式手动球阀工业结构三维设计

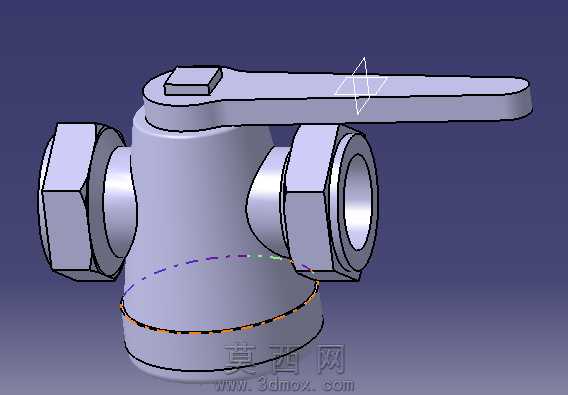

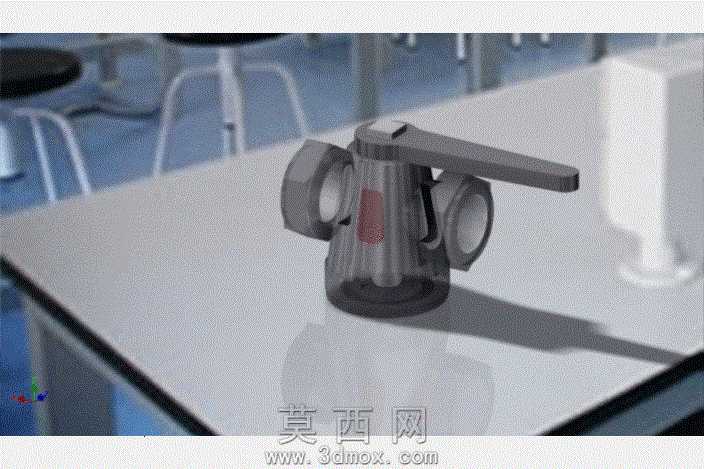

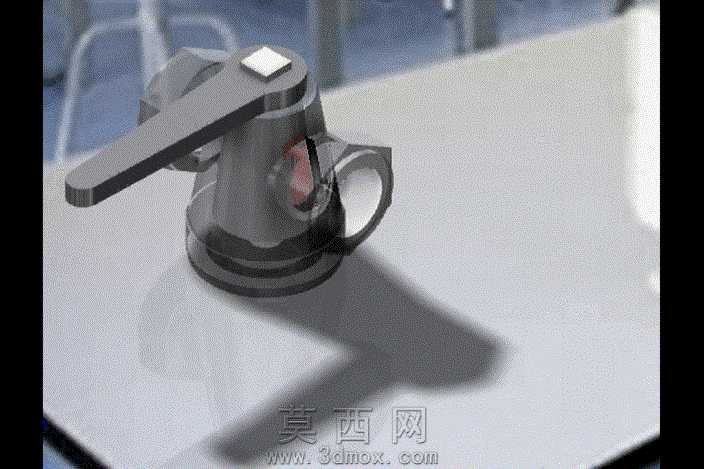

本作品为三通式手动球阀的三维参数化建模成果，建模过程严格遵循机械设计规范，完整还原了该类阀门的全部核心结构与装配关系。建模阶段首先以阀体主体为基准，通过回转、拉伸、布尔运算等特征操作构建出三通式阀体的基础型腔，精准预留出三个流体通道的同轴度公差，阀体两端的外螺纹连接结构、端部六角锁紧台都按照通用管路连接标准做了参数化定义，可直接适配常规公称通径的管路安装需求。其次完成阀芯、阀杆、操作手柄的独立建模：阀芯采用圆柱形通孔结构，与阀体内腔的配合面做了间隙配合的参数设定，保证转动顺畅的同时满足密封要求；阀杆与阀芯的连接部位做了防转卡位结构，避免操作过程中出现打滑空程；顶部的长条形操作手柄做了符合人体工学的厚度渐变设计，末端做了圆角过渡处理，既保证操作力矩足够，也避免锐边带来的安全隐患，手柄顶部的方形定位台与阀杆顶端的方槽完全匹配，装配后无多余窜动。模型的装配层级清晰，按照实际生产的装配顺序依次完成阀体密封圈安装、阀芯装入、阀杆穿接、压盖锁紧、手柄固定的全流程装配约束，所有运动部件都保留了合理的活动自由度，可直接在三维环境中模拟手柄90度旋转实现通路切换的动作过程。材质渲染阶段，阀体、手柄、锁紧螺母均赋予了哑光金属材质，模拟铸钢经表面处理后的质感，密封部位赋予深色橡胶材质区分不同构件，整体渲染效果简洁写实，能够清晰展现各部件的结构边界与装配关系。设计过程中充分考虑了该类阀门的实际使用场景，所有结构尺寸都参考了通用工业阀门的设计标准，既保证了结构的合理性，也为后续的工程图导出、生产加工模拟提供了完整的三维数据基础，可直接用于流体管路系统的方案演示、装配培训以及后续的有限元受力分析、流道仿真等二次开发工作。
