带防滑纹理螺旋造型塑料瓶三维设计

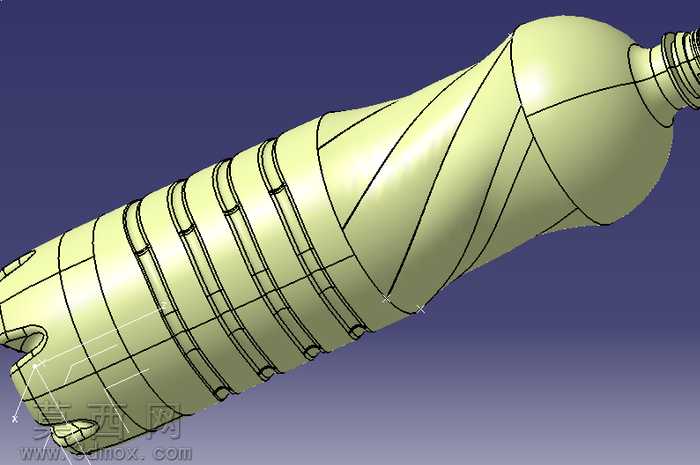

本作品为塑料包装瓶的三维参数化建模成果，建模过程依托高级曲面构建逻辑完成整体形态塑造，首先通过草绘截面勾勒瓶身的基础轮廓线，结合螺旋引导线生成瓶身的斜向分割曲面，精准还原日常瓶装饮品容器的流畅瓶身弧度。建模阶段重点处理瓶身的多组环状防滑凸筋结构，每一圈凸筋都通过曲面偏移、加厚、圆角过渡的流程完成，既保证凸筋的凸起高度符合人体工学握持需求，又让凸筋与瓶身主体曲面实现G2连续顺滑衔接，避免出现生硬的棱角影响外观质感与脱模可行性。瓶口位置采用标准螺纹结构建模，按照通用瓶装容器的螺纹规格绘制螺旋扫描路径，生成匹配的螺纹牙型，同时处理好瓶口与瓶肩位置的过渡曲面，让瓶肩的圆润弧度自然衔接瓶口与瓶身主体，避免曲面出现褶皱、收敛畸变等问题。瓶底部分做了内凹的花瓣式支撑结构建模，通过阵列、曲面裁剪、实体加厚的方式完成五瓣支撑脚的形态，保证瓶体放置时的稳定性，同时预留足够的瓶底强度冗余，避免灌装后出现底鼓变形问题。材质渲染阶段为瓶体赋予半透明的浅黄绿色塑料材质，调整材质的折射度、粗糙度参数，模拟PET塑料瓶的真实质感，同时添加合适的环境光与反射效果，让曲面的光影过渡自然，清晰呈现每一处结构棱线与曲面弧度。整个建模过程严格遵循塑料制品的设计规范，所有曲面都经过曲率检查与拔模角度校验，瓶身整体拔模斜度控制在合理区间，所有转角位置都添加了适配的圆角过渡，既满足外观的流畅美观需求，也完全适配注塑吹塑的生产工艺要求，可直接用于包装结构验证、外观方案评审以及后续的模具设计参考。瓶身的斜向螺旋纹路不仅提升了外观的设计感，也进一步增强了握持时的摩擦力，配合环状防滑筋实现湿手状态下也能稳定握持的使用效果，整体结构在保证造型美观的同时兼顾了实用性能与生产可行性。
